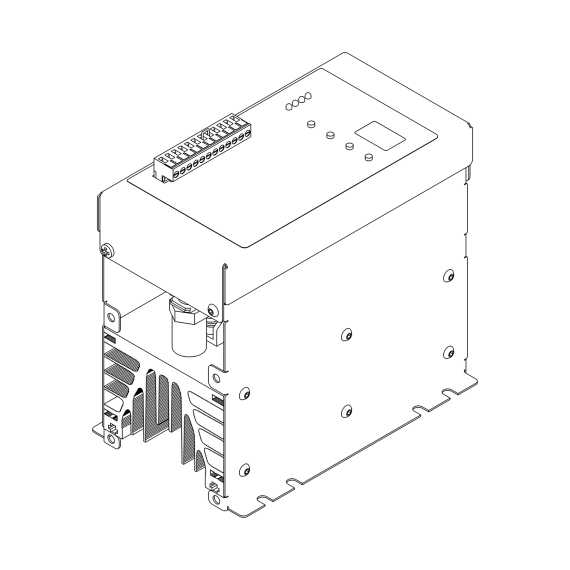

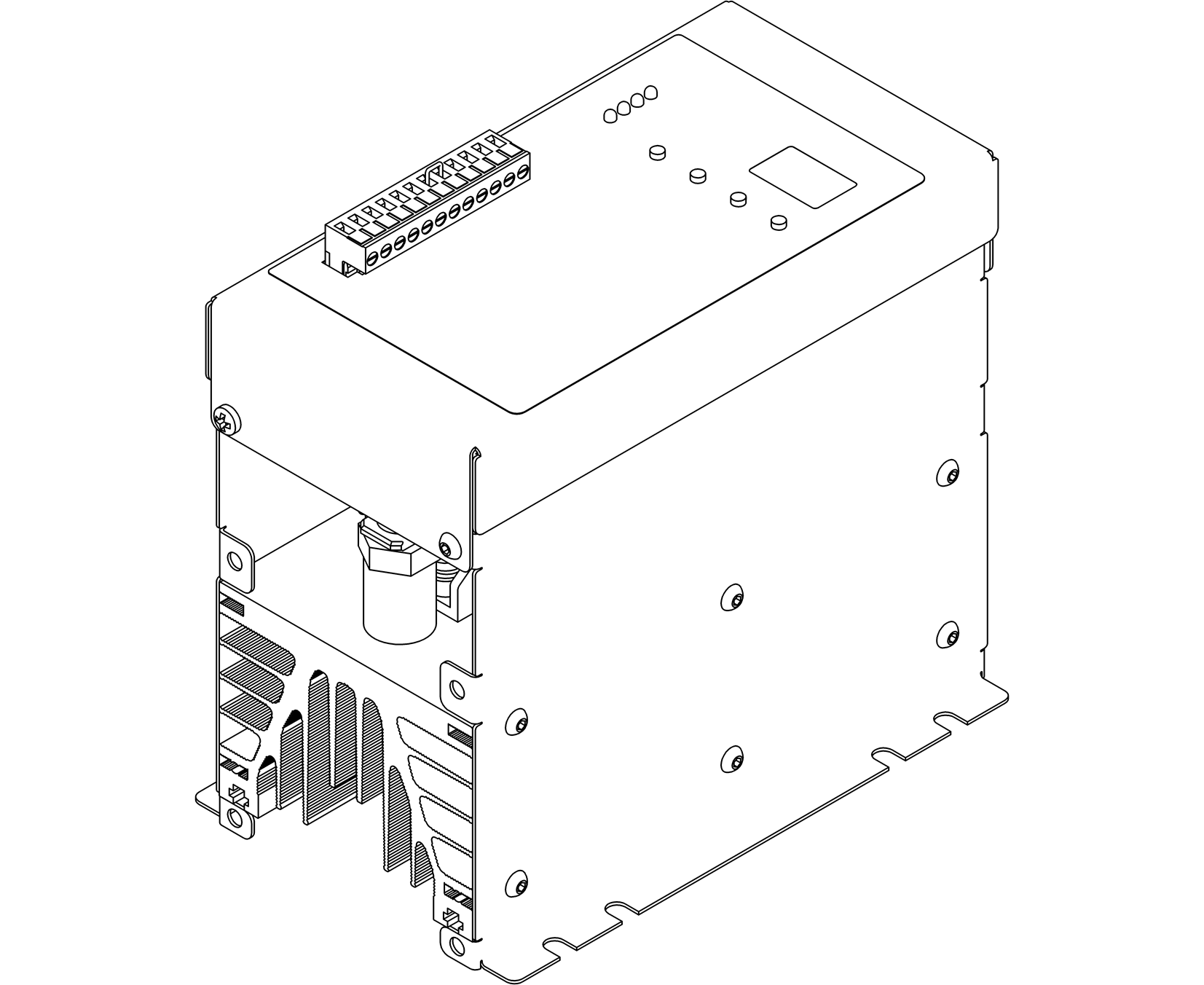

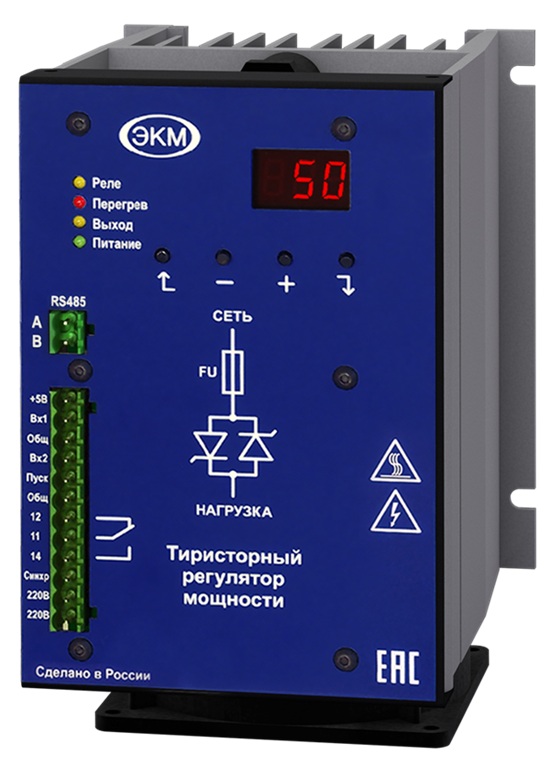

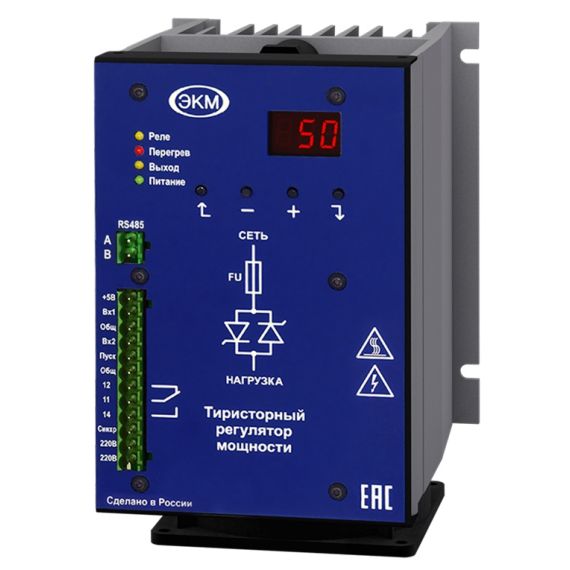

Тиристорный регулятор ТРМ-1М

Назначение

Тиристорный регулятор мощности ТРМ-1М предназначен для плавного регулирования мощности активных и индуктивных нагрузок: ТЭНов, ламп, инфракрасных нагревателей, трансформаторов и другого промышленного оборудования. ТРМ-1М обеспечивает бесконтактное управление, снижает пусковые токи и позволяет поддерживать заданные технологические параметры без применения механических коммутационных устройств.

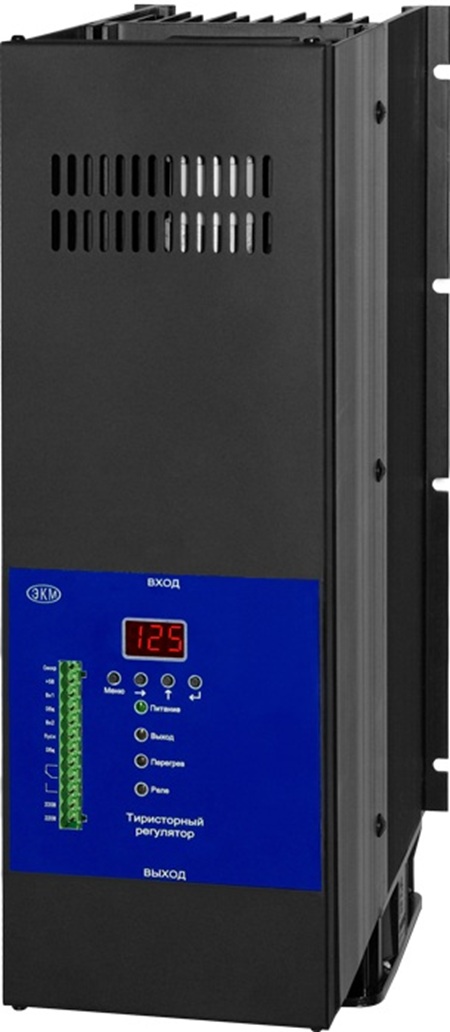

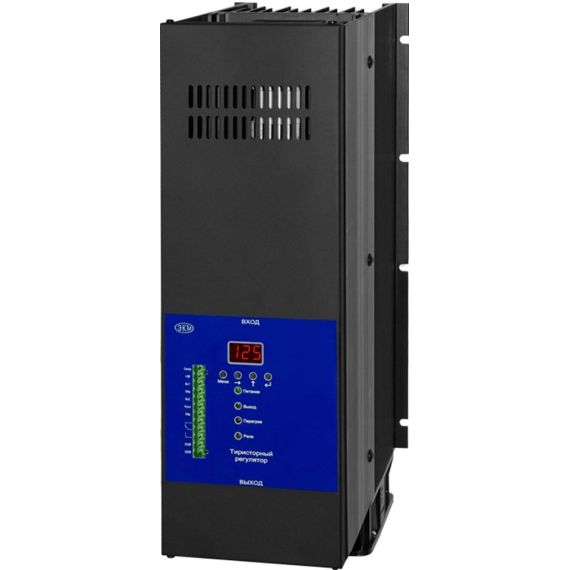

ТРМ 1М позволяет задавать требуемый уровень мощности с лицевой панели, внешним потенциометром или управляющими сигналами 0–5 В, 0–10 В, 0–20 мА и 4–20 мА. Для обмена с системой автоматизации предусмотрен интерфейс RS-485 с протоколом Modbus RTU. Поэтому ТРМ 1М RS485 можно использовать совместно с ПЛК, терморегулятором и другим оборудованием, поддерживающим соответствующий протокол. Линейка ТРМ 1М включает исполнения на номинальный ток от 30 до 720 А. Диапазон напряжения силовой цепи ТРМ-1М составляет 100…480 В AC при частоте 45–65 Гц.

Преимущества

ТРМ-1М сочетает несколько способов регулирования в одном устройстве и позволяет подобрать алгоритм под характер нагрузки и технологический процесс:

• 5 алгоритмов управления тиристорами с выбором режима работы пользователем;
• широкий диапазон напряжения питания нагрузки от 100 до 480В AC;
• встроенные быстродействующие предохранители для защиты тиристоров;
• поддержка управления сигналами 0–5 В, 0–10 В, 0–20 мА, 4–20 мА;
• интерфейс RS-485 для интеграции в системы автоматизации по протоколу Modbus RTU;
• возможность управления с панели прибора или внешним потенциометром;
• функция линеаризации зависимости выходного напряжения от входного сигнала;
• автоматическое обнаружение аварийных ситуаций;
• встроенное реле аварийной сигнализации;

Принцип работы

Схема тиристорного регулятора ТРМ-1М построена на двух встречно-параллельно включённых тиристорах. В зависимости от выбранного алгоритма устройство изменяет момент открытия тиристоров либо управляет количеством периодов сетевого напряжения, поступающих на нагрузку.

Тиристорный регулятор мощности Меандр ТРМ-1М поддерживает следующие способы регулирования:

• фазовое управление (Phase Angle);
• управление по переходу через ноль (Zero Crossing);
• пакетное регулирование мощности;
• пакетное регулирование с плавным пуском («разогревом»);
• пакетное регулирование с однократным плавным пуском.

Такая архитектура позволяет использовать тиристорный регулятор для различных типов нагревательных систем и подбирать оптимальный режим работы под конкретный технологический процесс. При возникновении перегрева, обрыва фазы, неисправности предохранителей или отклонения параметров сети устройство автоматически отключает нагрузку и формирует сигнал аварии.

Где применяется ТРМ-1М

ТРМ 1М применяют для плавного управления мощностью активных и индуктивных нагрузок в промышленном оборудовании. Основные области использования:

• электрический нагрев — печи, сушильные камеры, установки термообработки и другое нагревательное оборудование. Тиристорный регулятор мощности для ТЭНа позволяет изменять мощность нагревателя по сигналу терморегулятора, ПЛК, внешнего потенциометра или непосредственно с панели ТРМ-1М;
• инфракрасное оборудование — управление мощностью ИК-нагревателей;
• экструзионное оборудование — регулирование нагрева технологических зон;
• металлургическое, пищевое и нефтехимическое оборудование — управление электрическими нагревательными нагрузками в технологических процессах;
• трансформаторная нагрузка — допускается управление нагревателями, подключёнными через трансформатор; работа на ненагруженный трансформатор не допускается;
• асинхронные электродвигатели — ТРМ-1М допускается применять для плавного запуска двигателей при вентиляторной характеристике нагрузки.

Климатическое исполнение и места установки

Тиристорный регулятор мощности однофазный ТРМ-1М выпускается в климатическом исполнении УХЛ4 и предназначен для эксплуатации внутри закрытых помещений без образования конденсата.

Основные условия эксплуатации:

• температура окружающей среды от -25 °С до +55 °С;
• относительная влажность согласно требованиям ГОСТ 15150-69 для УХЛ4;
• круглосуточный режим работы;
• степень защиты в соответствии с исполнением устройства;

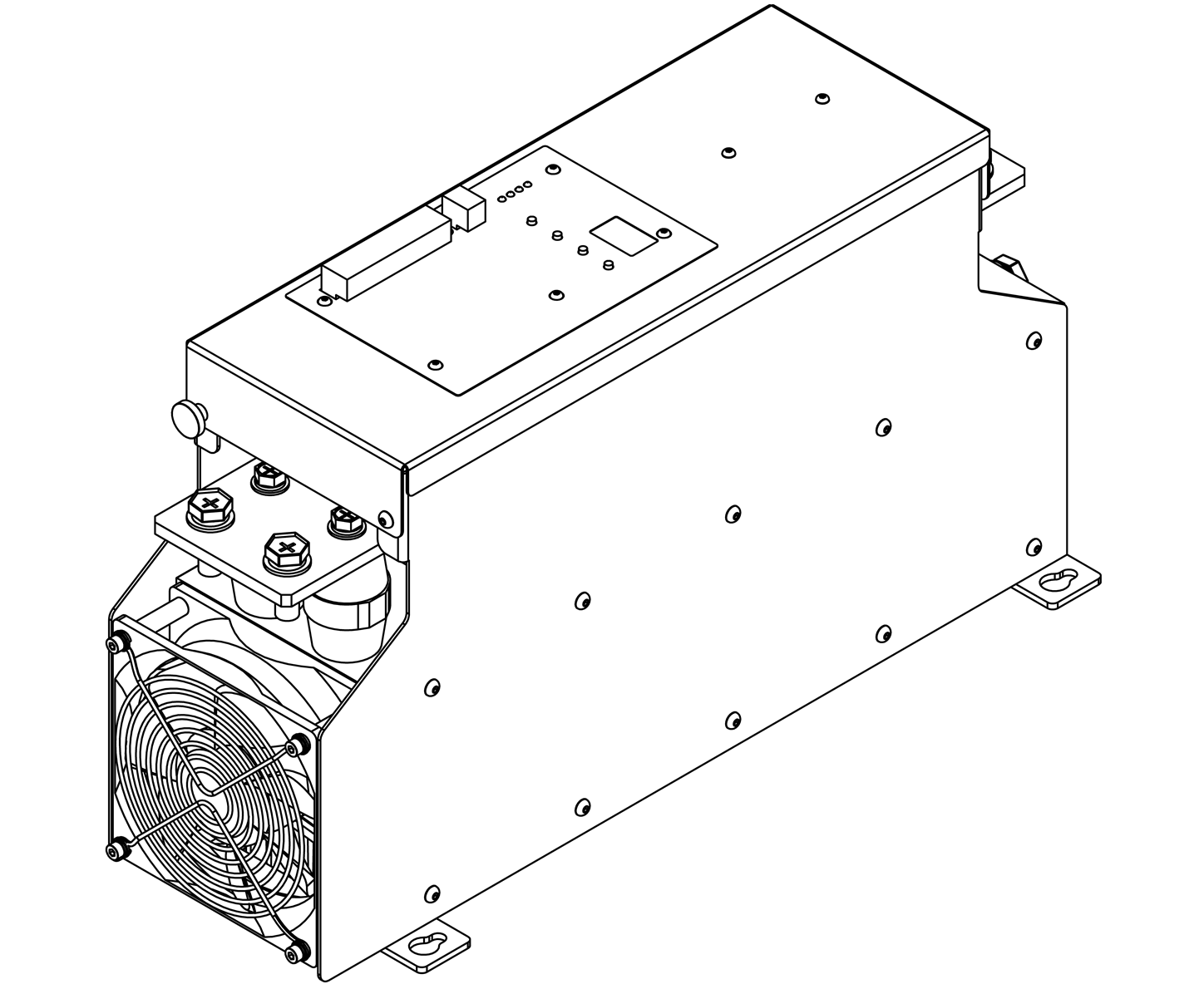

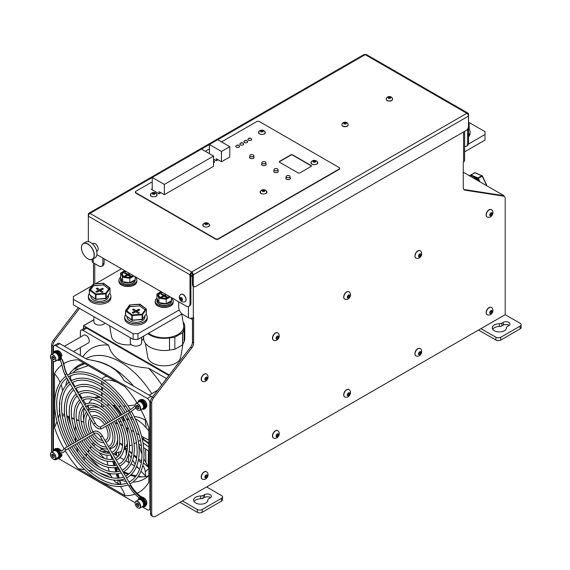

Для модификаций с током 100 А и выше предусмотрено принудительное охлаждение вентиляторами.

Информация для заказа

ТРМ руководство по эксплуатации содержит данные, необходимые не только для настройки, но и для правильного подбора и монтажа устройства: технические характеристики, способы регулирования, схемы подключения, назначение управляющих входов, параметры RS-485 и описание Modbus.
