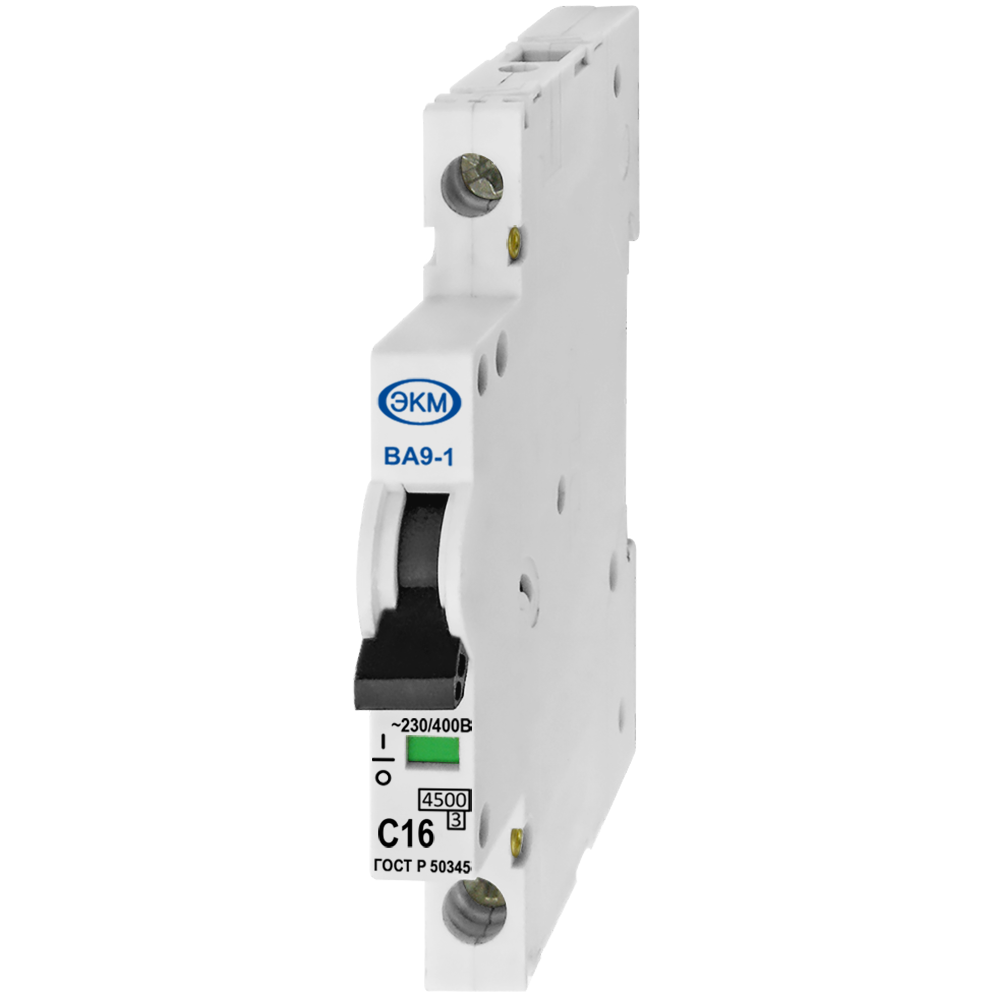

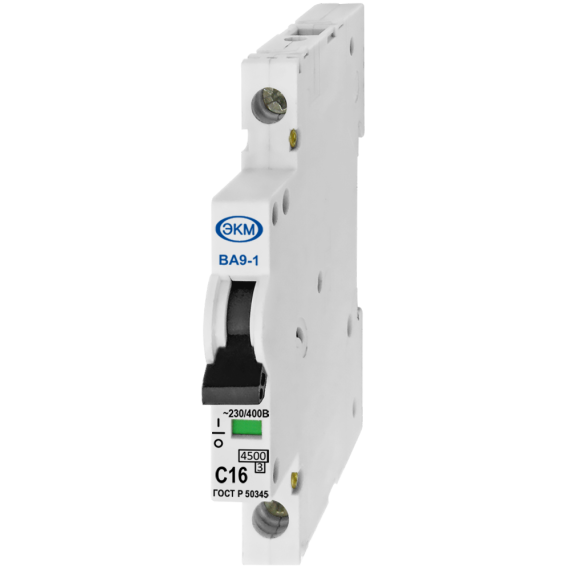

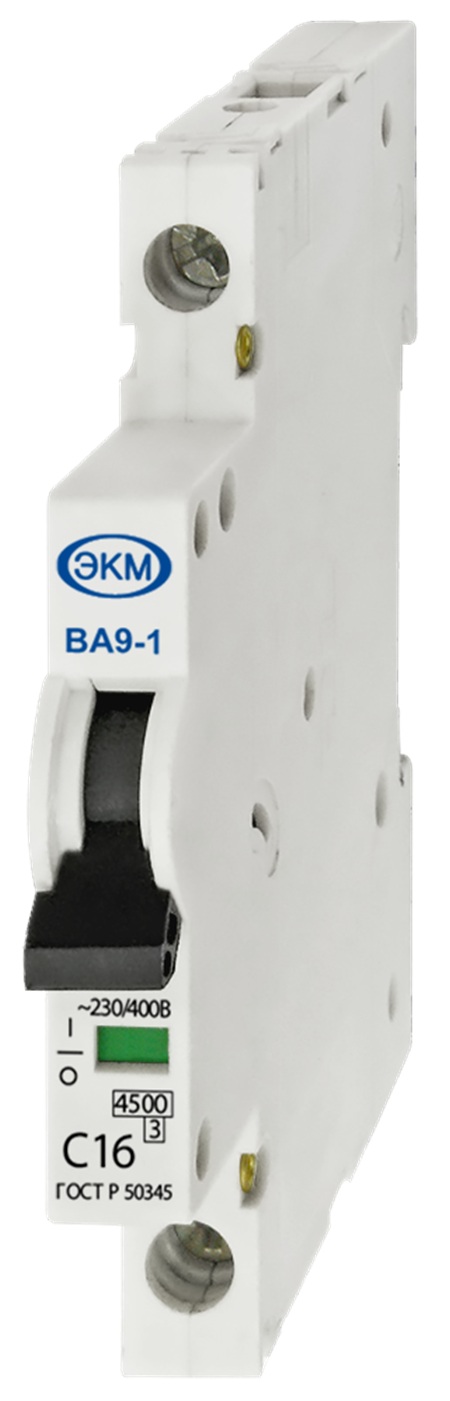

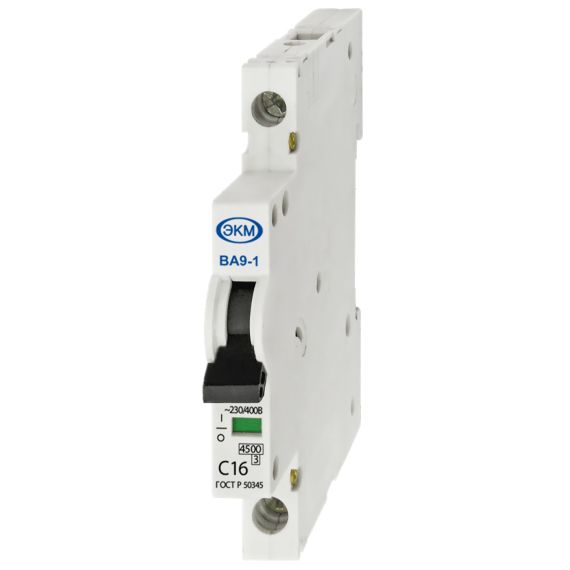

Автоматический выключатель ВА-9-1

Назначение

Выключатель автоматический однополюсный ВА9-1 — для защиты однофазных электрических цепей 230 В от перегрузки и короткого замыкания, а также для их ручного включения и отключения. ВА 9 1 устанавливается в фазный проводник и может использоваться для защиты отдельных линий освещения, розеточных групп и другого однофазного электрооборудования. Меандр ВА 9 1 соответствует ГОСТ Р 50345-2010 и выпускается на номинальные токи 6, 10, 16 и 20 А с характеристиками срабатывания B и C; наибольшая отключающая способность — не менее 4,5 кА.

Основная особенность ВА9-1 — тонкий корпус шириной 9 мм., который занимает половину стандартного 18-миллиметрового модуля. Компактное исполнение позволяет увеличить количество защитных аппаратов на одной DIN-рейке и эффективнее использовать пространство распределительного щита.

Ключевые особенности

• ширина корпуса 9 мм — половина стандартного DIN-модуля;
• номинальные токи 6, 10, 16 и 20 А;
• характеристики срабатывания B и C;
• отключающая способность не менее 4,5 кА;
• индикатор состояния выключателя;
• клеммы 5 × 6,5 мм с защитными шторками от неправильного подключения проводника;
• монтаж на стандартную DIN-рейку 35 мм.;

Принцип работы

Автоматический выключатель имеет две системы защиты от сверхтока. При длительной перегрузке нагревается биметаллическая пластина электротеплового расцепителя, которая приводит в действие механизм отключения. При коротком замыкании электромагнитный расцепитель обеспечивает размыкание контактов. В обоих случаях защищаемая цепь отключается.

Где применяется

Размеры

Размеры автоматического выключателя ВА9-1 составляет 9 × 73 × 80 мм. Ширина автоматического выключателя всего — 9 мм., что позволяет эффективнее использовать пространство распределительного щита. Монтаж выполняется на DIN-рейку 35 мм, рабочее положение в пространстве — произвольное.

Информация для заказа

Для заказа ВА9-1 необходимо учитывать рабочее напряжение цепи, ток нагрузки, возможные пусковые токи оборудования, сечение подключаемых проводников и требуемую отключающую способность.
