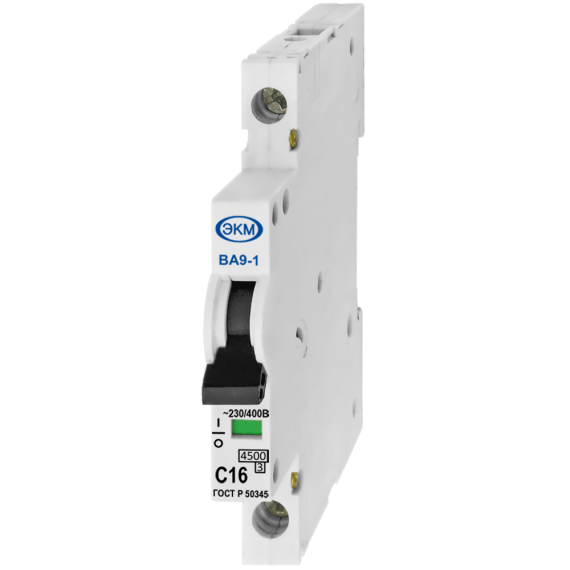

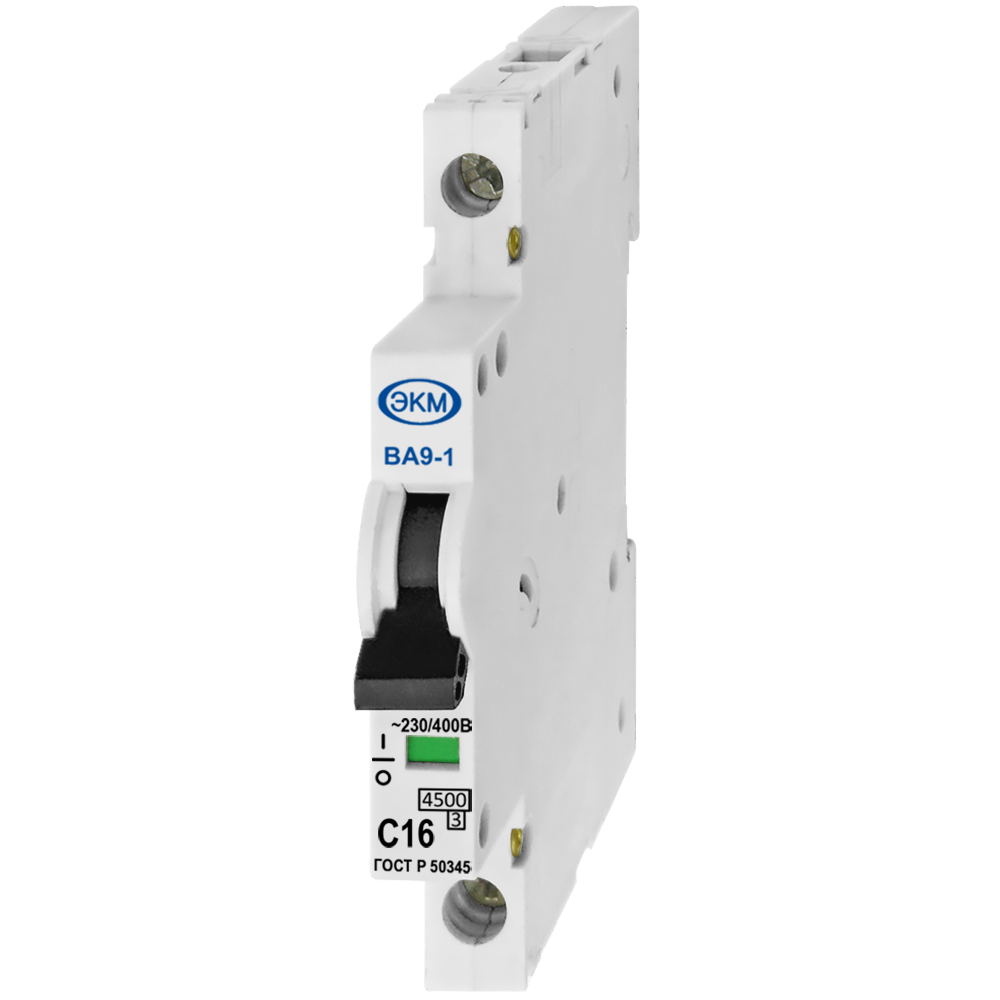

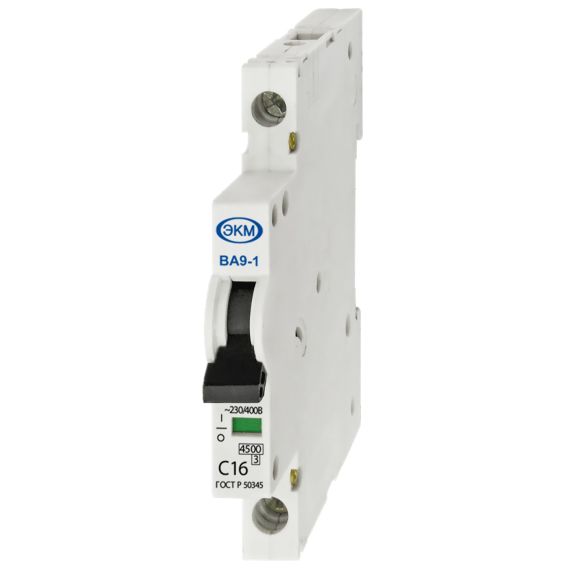

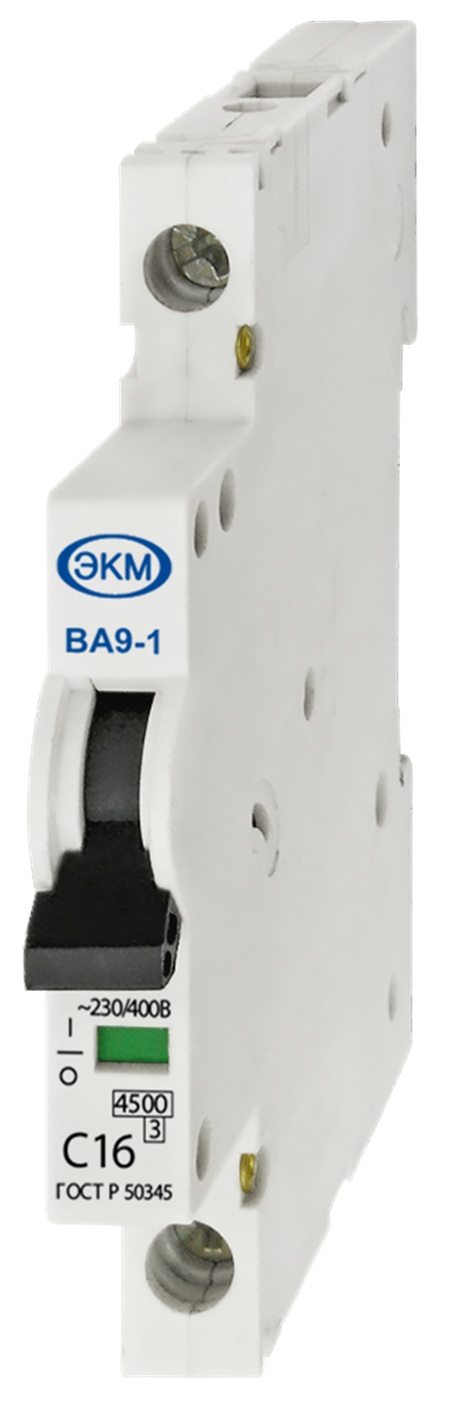

Автоматический выключатель ВА-9-1

Назначение

Выключатель автоматический однополюсный ВА 9-1 предназначен для защиты электрических цепей от перегрузок и токов короткого замыкания, а также для оперативного включения и отключения отдельных участков цепи. Аппарат соответствует ГОСТ Р 50345-2010 и выпускается на номинальные токи 6, 10, 16 и 20 А с характеристиками срабатывания B и C.

Основная особенность Меандр ВА 9 1 — тонкий корпус шириной 9 мм., который занимает половину стандартного 18-миллиметрового модуля. Компактное исполнение позволяет увеличить количество защитных аппаратов на одной DIN-рейке и эффективнее использовать пространство распределительного щита.

Ключевые особенности

• ширина корпуса 9 мм — половина стандартного DIN-модуля;;
• номинальные токи 6, 10, 16 и 20 А;
• характеристики срабатывания B и C;
• отключающая способность не менее 4,5 кА;
• индикатор состояния выключателя;
• клеммы 5 × 6,5 мм с защитными шторками от неправильного подключения проводника;
• монтаж на стандартную DIN-рейку 35 мм.;

Принцип работы

Модульный автоматический выключатель однополюсный ВА9-1 оснащен двумя системами защиты от сверхтоков: электротепловым и электромагнитным расцепителями.

При длительной перегрузке протекающий ток нагревает биметаллическую пластину электротеплового расцепителя. Пластина изгибается и приводит в действие механизм свободного расцепления, вызывая размыкание контактов и отключение защищаемой цепи.

При коротком замыкании ток в катушке электромагнитного расцепителя резко возрастает. Возникающее магнитное поле перемещает сердечник, который воздействует на механизм отключения. Контакты размыкаются, прекращая протекание тока в защищаемой цепи.

При одностороннем питании питающий проводник рекомендуется подключать к верхнему неподвижному контакту аппарата.

Где применяется

BA 9 1 применяется в однофазных распределительных и групповых цепях жилых, общественных и промышленных объектов, распределительных щитах, шкафах управления и автоматики.

При выборе исполнения необходимо учитывать характеристику срабатывания, параметры нагрузки, сечение проводников и номинальный ток однофазного автоматического выключателя.

ВА9-1 рассчитан на работу в цепях постоянного напряжения до 48 В на один полюс и может использоваться как автоматический выключатель постоянного тока в пределах технических характеристик, установленных изготовителем.

Размеры

Размер автоматического выключателя ВА 9 1 составляет 9 × 73 × 80 мм. Ширина автоматического выключателя — 9 мм, поэтому аппарат занимает половину стандартного 18-миллиметрового модуля. Монтаж выполняется на DIN-рейку 35 мм, рабочее положение в пространстве — произвольное.

Информация для заказа

Меандр ВА 9 1 выпускается с номинальными токами 6, 10, 16 и 20 А и характеристиками срабатывания B или C. При заказе необходимо выбрать исполнение по номинальному току и характеристике электромагнитного расцепителя в соответствии с параметрами защищаемой цепи.

В обозначении изделия указываются серия ba 9 1, характеристика срабатывания и номинальный ток. Перед заказом необходимо учитывать рабочее напряжение цепи, ток нагрузки, возможные пусковые токи оборудования, сечение подключаемых проводников и требуемую отключающую способность.
