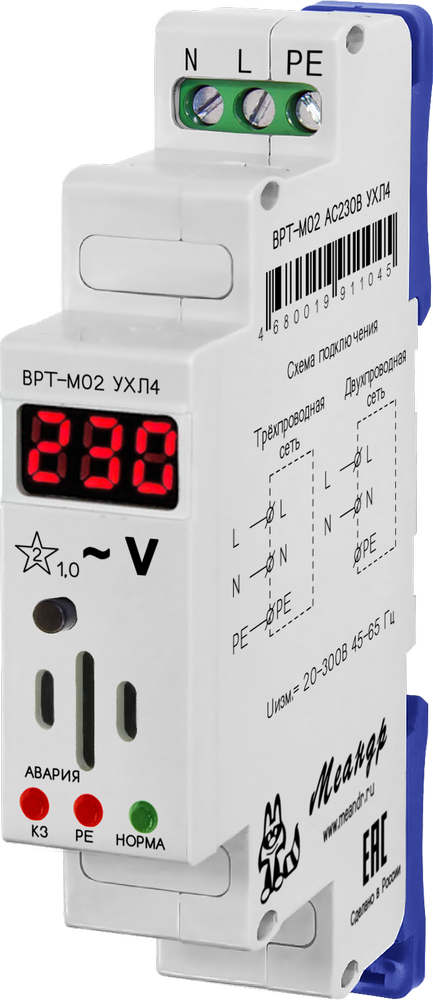

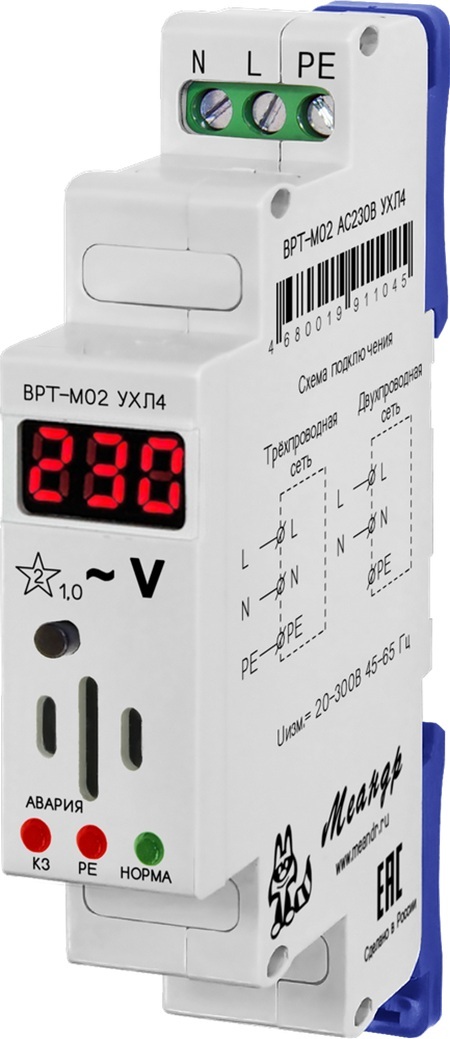

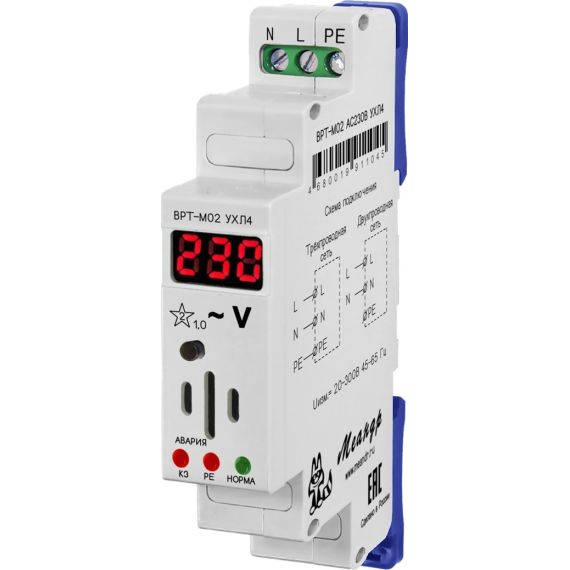

Измеритель тока короткого замыкания ВРТ-М02

Назначение

ВРТ-М02 — вольтметр цифровой с функцией мониторинга тока короткого замыкания и сопротивления цепи фаза-ноль сети и сравнения с током срабатывания вводного автомата. ВРТ-М02 является прибором контроля соответствия состояния электрической сети и сравнения с установленным автоматом защиты для гарантии мгновенного срабатывания этого автомата при коротком замыкании. Автоматическое измерение тока короткого замыкания производится каждые 24 часа. Прибор программируется пользователем на конкретный тип автомата защиты (от 10 до 100А, характеристики A, B, C или D, заводская настройка - С16).

ВРТ-М02 устанавливается на DIN-рейку 35 мм или ровную монтажную поверхность. Ширина корпуса — 18 мм. Устройство рекомендуется размещать возле защищаемого оборудования.

Ключевые особенности

• Диапазон измерения напряжения на входе РЕ — АС0...100В.
• Диапазон измерения тока короткого замыкания на клеммах N, L: 50...1500А.
• Питание — АС 230В.
• Постоянное измерение и индикация тока короткого замыкания в цепи фаза-ноль сети.
• Постоянное измерение и индикация напряжение сети.
• Сравнение тока КЗ с током срабатывания вводного автомата.
• Контроль состояния защитного провода РЕ.
• Звуковая и световая индикация обрыва нуля, несоответствия характеристики вводного автомата току КЗ и аварии РЕ.
• Память скачков, провалов и количества пропаданий напряжения.
• Климатические исполнения: УХЛ2, УХЛ4.
• Ширина корпуса — 18 мм., монтаж на DIN-рейку.

Климатическое исполнение и условия эксплуатации

УХЛ4: −25…+55 °C; УХЛ2: −40…+55 °C, без образования конденсата. Степень защиты корпуса — IP40, клемм — IP20. Режим работы — круглосуточный.
