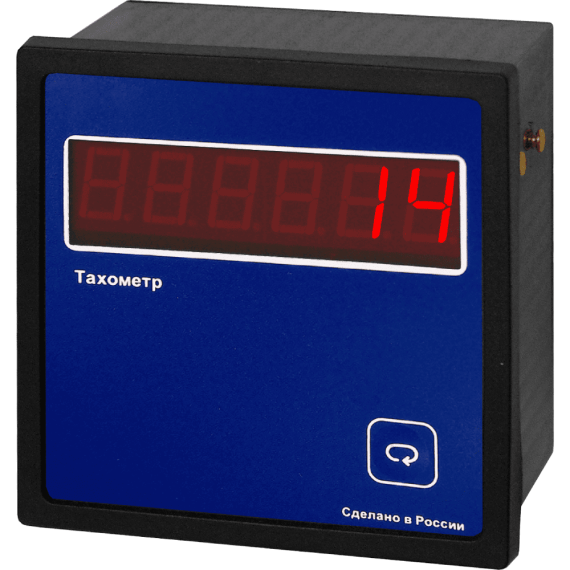

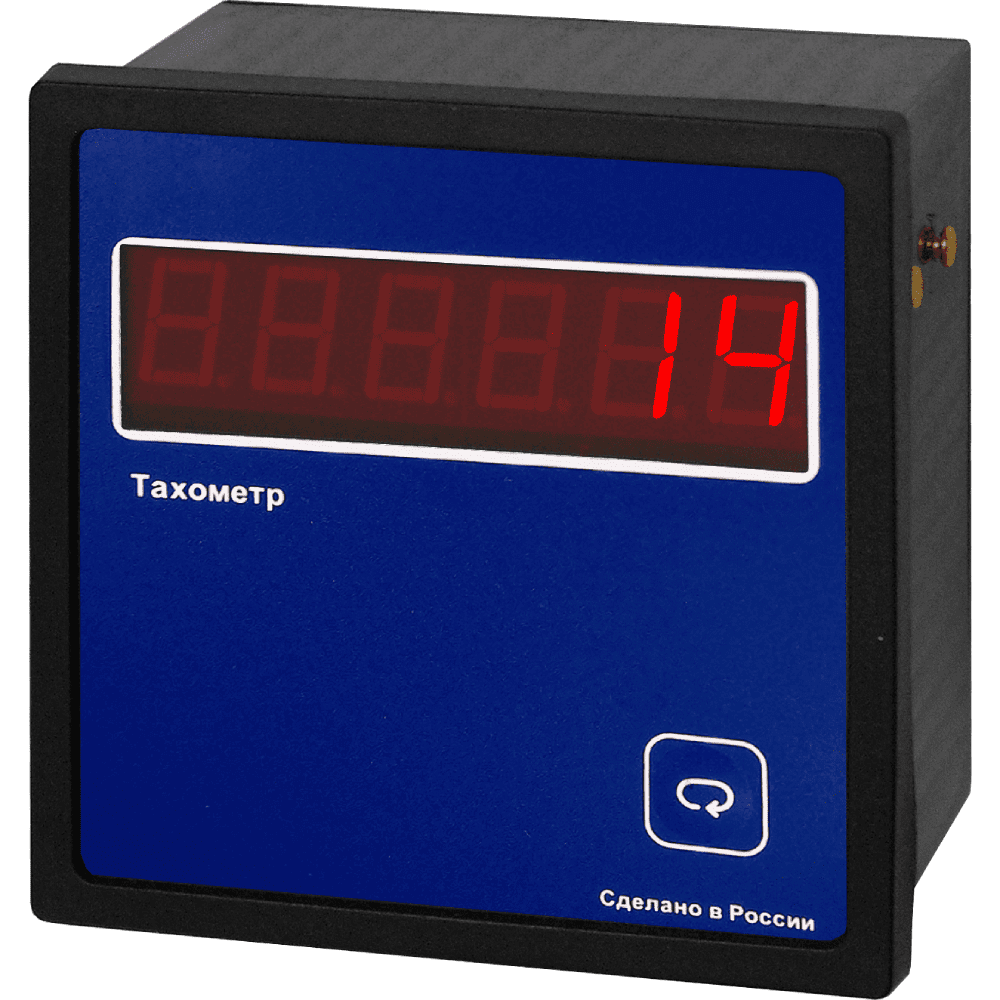

Тахометр СИМ-05т-1-09

Назначение

СИМ-05т-1-09 — цифровой тахометр, предназначенный для измерения скорости вращения вала двигателя, отображения скорости вращения на цифровом индикаторе, учета моточасов и подсчета количества пусков оборудования. Прибор применяется для технологического контроля промышленного оборудования, электродвигателей, двигателей внутреннего сгорания, насосов, компрессоров, вентиляторов, конвейеров и генераторов. Встроенный прибор учета моточасов сохраняет данные в энергонезависимой памяти даже после отключения питания, что обеспечивает непрерывный учет наработки оборудования. Прибор используется только для технологического контроля.

Ключевые особенности

• высокая точность измерения скорости вращения — погрешность не более ±0,1 %;
• измерение скорости поступления входных импульсов (вращения вала двигателя и пр.) ;
• обработка входных импульсов частотой до 20 кГц;
• поддержка подключения датчиков с выходами NPN, PNP и «сухой контакт»;
• встроенная функция счётчика моточасов;
• сохранение данных о наработке и количестве пусков в энергонезависимой памяти при отключении питания;
• возможность подключения цифрового тахометра к различным типам промышленного оборудования.

Принцип работы

Измерение скорости вращения вала двигателя осуществляется по частоте входных импульсов, поступающих от подключенного датчика. Контроллер вычисляет скорость вращения вала и отображает значение на цифровом индикаторе в об/мин. При остановке вала учет моточасов автоматически приостанавливается, а при последующем пуске оборудования продолжается без потери накопленных данных.

Где применяется

На промышленных предприятиях важен постоянный контроль оборотов и времени работы оборудования для своевременного технического обслуживания и предупреждения аварий. Тахометр СИМ-05т-1-09 эффективно решает эту задачу и применяется в системах автоматизации, на производственных линиях, энергетическом оборудовании, вентиляционных установках, транспортерах, компрессорах, насосах и других механизмах с вращающимися валами.

Климатическое исполнение и места установки

Прибор выпускается в исполнениях УХЛ4 и УХЛ2, работает при температуре от −40 до +55 °C (для УХЛ2) либо от −25 до +55 °C (для УХЛ4), имеет степень защиты IP54. Прибор СИМ-05т-1-09 предназначен для установки в щит управления с монтажным окном 94 × 94 мм.

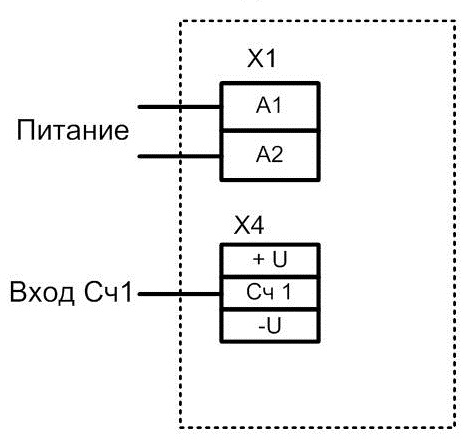

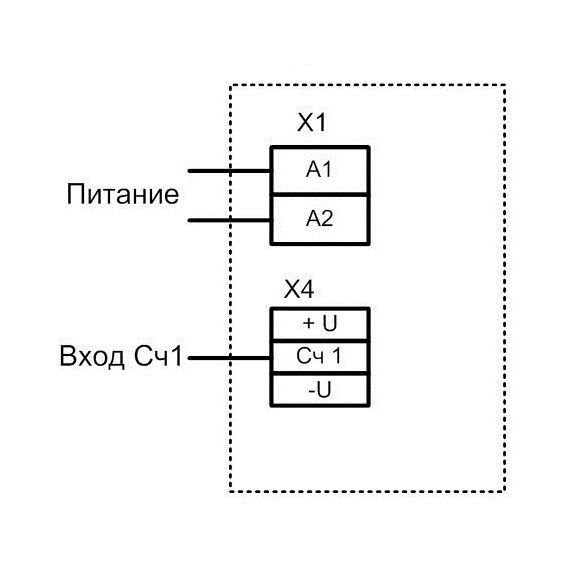

Схема подключения СИМ-05т-1-09

Подключение цифрового тахометра выполняется в лицевую панель щита управления. Для установки тахометра СИМ-05т-1-09 необходимо вырезать в панели окно размером 94х94мм, установить счётчик в окно, установить на боковые поверхности кронштейны крепления, входящие в комплектацию, и винтами прикрепить устройство к панели. Для СИМ-05т-1-09 поддерживается подключение датчиков с выходами NPN, PNP и сухой контакт. Благодаря универсальному аппаратному согласованию подключение цифрового тахометра не требует сложных дополнительных устройств и легко интегрируется в существующие системы автоматизации.

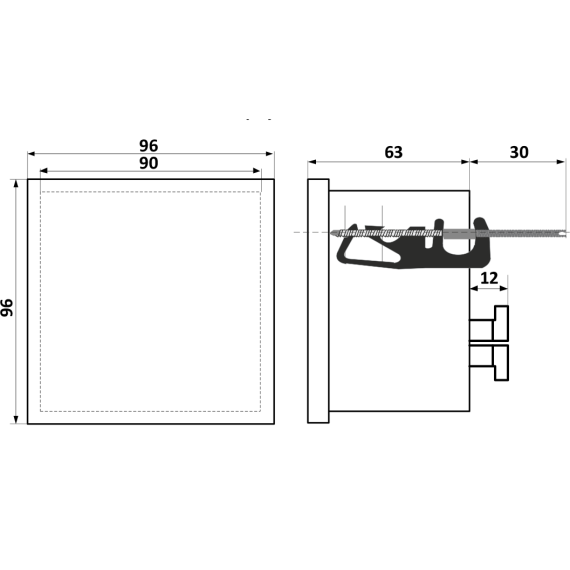

Размеры

Габаритные размеры корпуса составляют 96 × 96 × 93 мм, размер окна индикации — 20 × 76 мм.

Комплектация

• тахометр СИМ-05т-1-09;
• комплект креплений для щитового монтажа;
• руководство по эксплуатации;
• паспорт изделия.
