Назначение

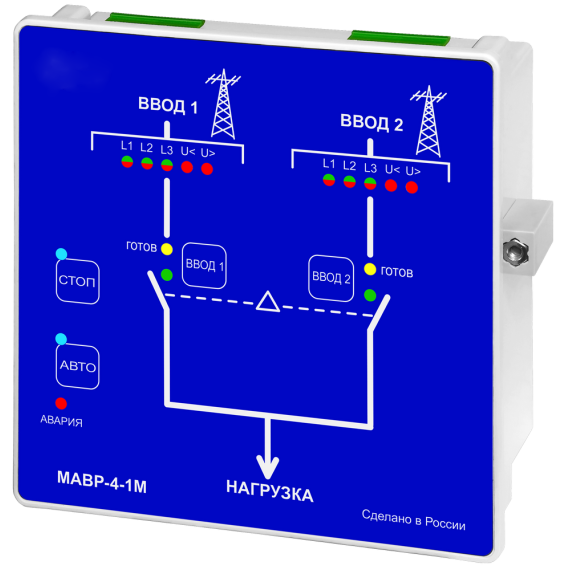

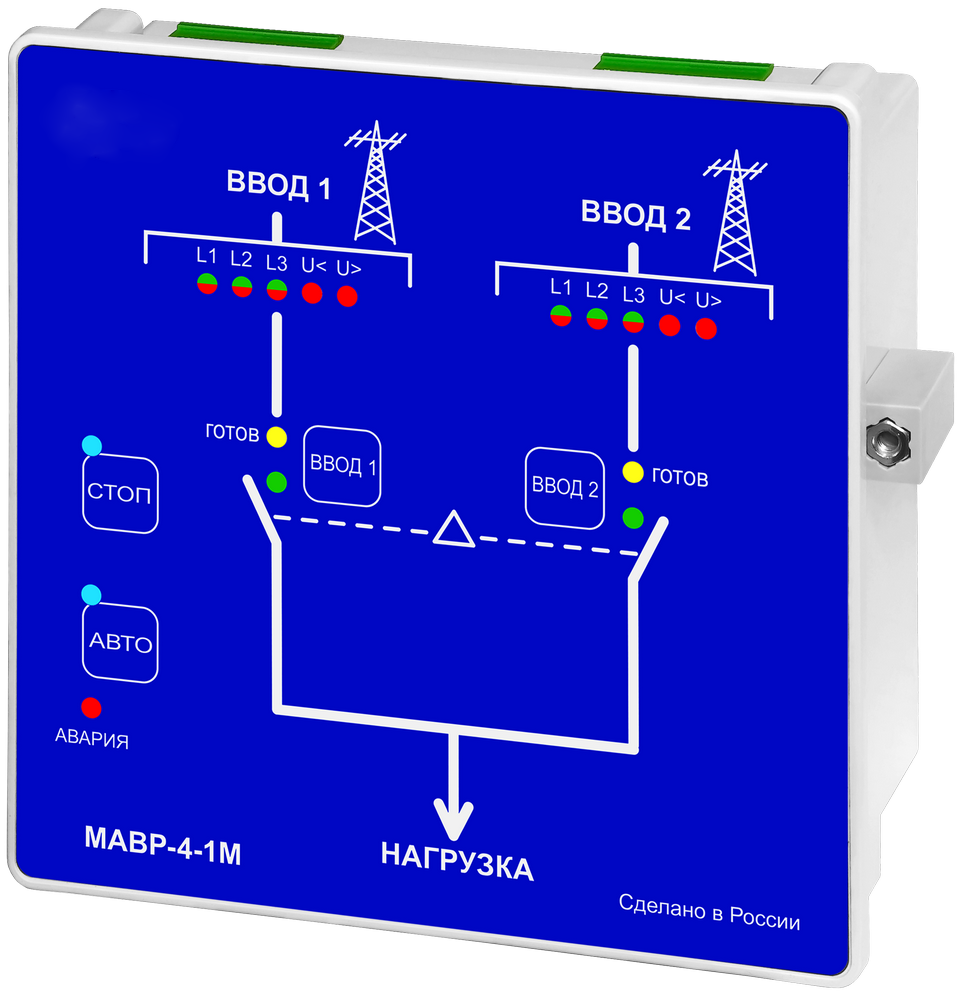

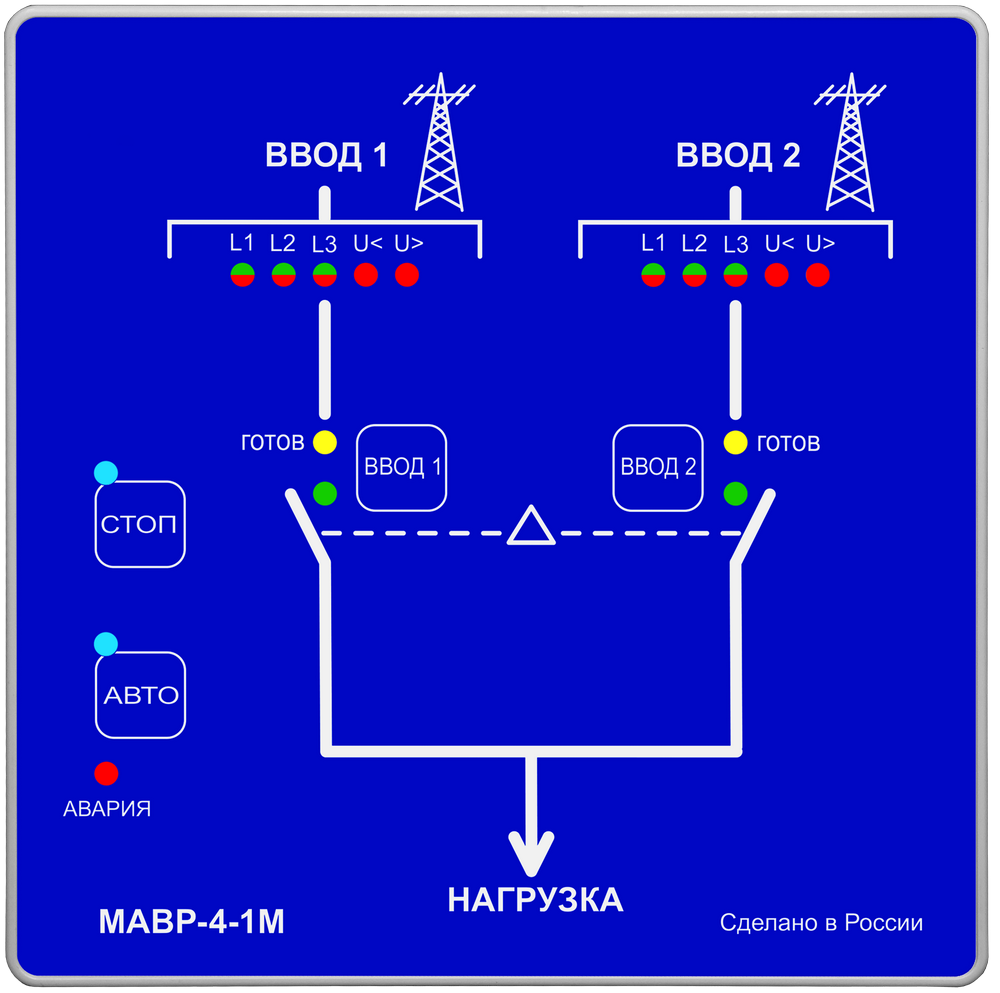

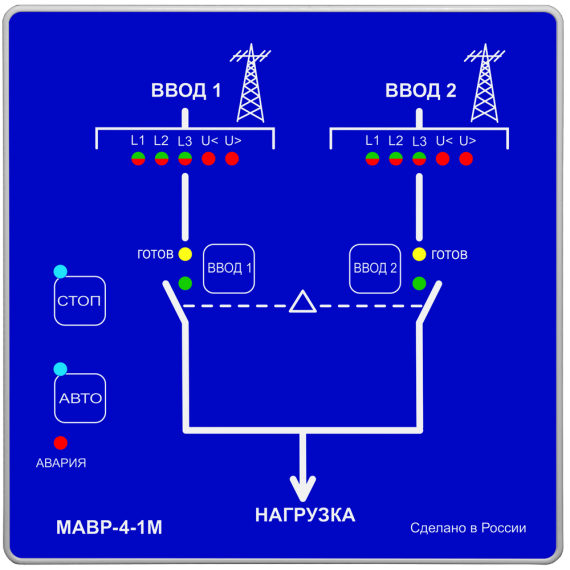

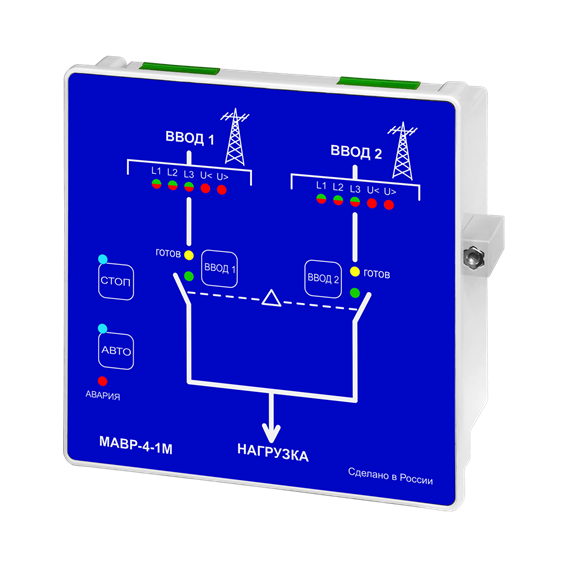

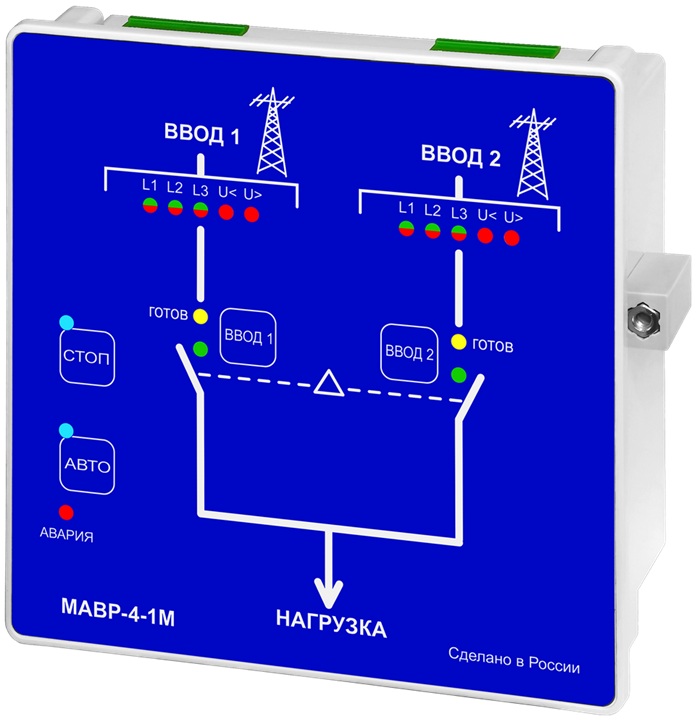

МАВР-4-1М — модуль управления автоматическим вводом резерва, предназначенный для автоматического переключения нагрузки между двумя независимыми источниками электропитания по схеме «два ввода — одна нагрузка». Устройство непрерывно контролирует состояние основного и резервного вводов и управляет электромагнитными пускателями, обеспечивая питание потребителей от исправного ввода без участия обслуживающего персонала.
Модуль управления АВР МАВР-4-1М поддерживает бесперебойное электроснабжение оборудования при аварийных режимах сети. При исчезновении напряжения, нарушении чередования фаз, обрыве фазы или выходе напряжения за установленные пределы модуль отключает нагрузку от неисправного ввода и после заданной выдержки времени подключает нагрузку к резервному вводу. МАВР-4-1М автоматически возвращает нагрузку на приоритетный ввод после восстановления его параметров с учетом установленного времени возврата.
Прибор применяется в системах промышленного и коммерческого электроснабжения, где требуется автоматическое резервирование питания и управление электромагнитными пускателями. МАВР-4-1М используется в составе шкафов автоматического ввода резерва производственных предприятий, инженерных систем зданий, насосных станций, вентиляционных установок и других объектов, для которых критично сохранение электроснабжения при отказе основного ввода.
Ключевые особенности
- автоматическое управление схемой АВР «2 ввода — 1 нагрузка»;
- индивидуальная настройка порогов Uмин и Uмакс для каждого ввода;
- контроль наличия напряжения, обрыва, чередования и слипания фаз для каждого ввода;
- настройка времени включения, отключения и автоматического возврата на приоритетный ввод;
- управление электромагнитными пускателями с выходными реле 5 А / 250 В AC, Исполнение УХЛ4;
- встроенное реле аварийной сигнализации с сухими контактами;
- возможность дистанционной блокировки кнопок лицевой панели;
- сохранение выбранного режима работы в энергонезависимой памяти;
- настройка параметров с помощью DIP-переключателей и кнопок лицевой панели.
Принцип работы
МАВР-4-1М непрерывно контролирует состояние двух вводов электропитания, включая уровень напряжения, чередование, обрыв и слипание фаз. Для каждого ввода отдельно задаются пороги минимального и максимального напряжения, а также время включения, отключения и возврата на приоритетный ввод, что позволяет адаптировать работу устройства к требованиям конкретной электроустановки.
Если параметры ввода, к которому подключена нагрузка, выходят за установленные пределы, модуль выдерживает заданное время отключения и формирует команду на отключение электромагнитного пускателя. Если параметры резервного ввода находятся в допустимых пределах, после выдержки времени включения нагрузка автоматически переключается на него. Такой алгоритм предотвращает ложные переключения при кратковременных отклонениях параметров сети и обеспечивает надежную работу системы автоматического ввода резерва.
После восстановления параметров приоритетного ввода устройство выдерживает установленное время возврата и автоматически переводит нагрузку обратно на приоритетный ввод. Выбранный режим работы сохраняется в энергонезависимой памяти и не изменяется после отключения оперативного питания. Для проверки правильности подключения электромагнитных пускателей предусмотрен сервисный режим, в котором состояние вводов не влияет на управление исполнительными механизмами, что позволяет выполнять проверку и наладку схемы независимо от состояния контролируемых вводов.
Где применяется
На объектах, где даже кратковременное отключение электропитания приводит к остановке технологического процесса, повреждению оборудования или потере данных, требуется автоматическое переключение нагрузки на резервный ввод. Использование ручного переключения увеличивает время восстановления электроснабжения и зависит от действий обслуживающего персонала. Модуль управления автоматическим вводом резерва МАВР-4-1М выполняет переключение автоматически, обеспечивая восстановление электроснабжения нагрузки при отказе основного ввода.
МАВР-4-1М используется в составе шкафов автоматического ввода резерва промышленных предприятий, насосных станций, котельных, компрессорных станций, вентиляционных и климатических установок, объектов связи, центров обработки данных, инженерных систем зданий и объектов водоснабжения. Устройство применяется в схемах электроснабжения «2 ввода — 1 нагрузка», где необходимо автоматически переключать нагрузку между основным и резервным вводами с управлением электромагнитными пускателями. Модуль также может использоваться в схемах резервного электроснабжения с дизель-генераторной установкой при реализации соответствующей схемы АВР.
Климатическое исполнение и места установки
МАВР-4-1М УХЛ4 предназначен для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями и соответствует климатическому исполнению УХЛ4. Допустимый диапазон рабочих температур составляет от −20 до +55 °C, а температура хранения — от −40 до +70 °C. Эксплуатация допускается при относительной влажности воздуха до 80 % при +25 °C без образования конденсата.
Модуль устанавливается внутри электрических шкафов, щитов автоматизации и шкафов автоматического ввода резерва, обеспечивающих защиту устройства от внешних механических воздействий и загрязнений. Степень защиты корпуса соответствует IP54, а клеммных соединений — IP20, поэтому доступ к токоведущим частям после монтажа должен быть ограничен.
Монтаж
МАВР-4-1М предназначен для щитового монтажа и устанавливается в отверстие размером 137 × 137 мм, выполненное в лицевой панели электрощита. Модуль фиксируется двумя кронштейнами, входящими в комплект поставки. При затяжке регулировочных винтов необходимо обеспечить надежное крепление прибора без чрезмерного усилия, поскольку перетяжка может вызвать деформацию корпуса или нарушение работы кнопок лицевой панели.

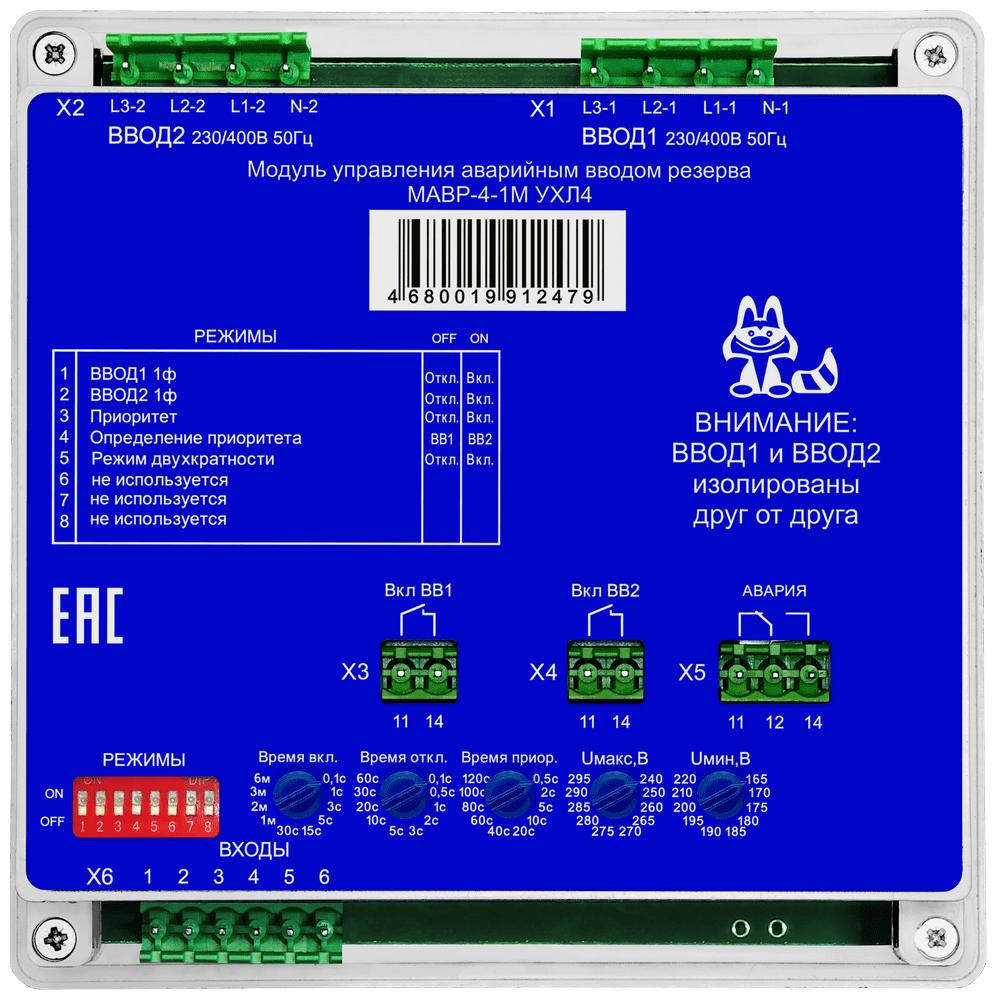

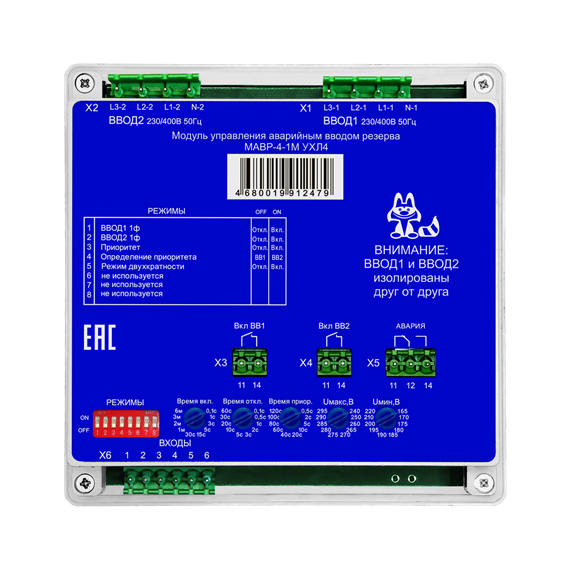

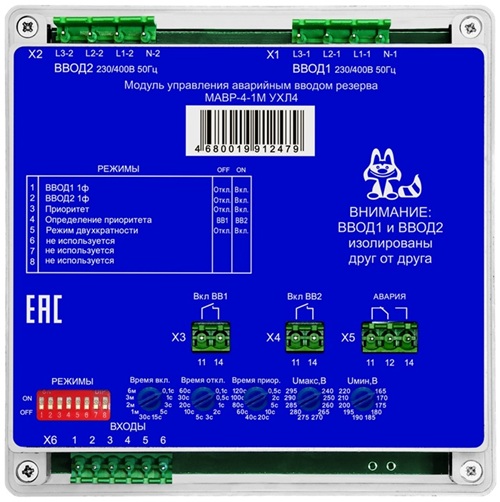

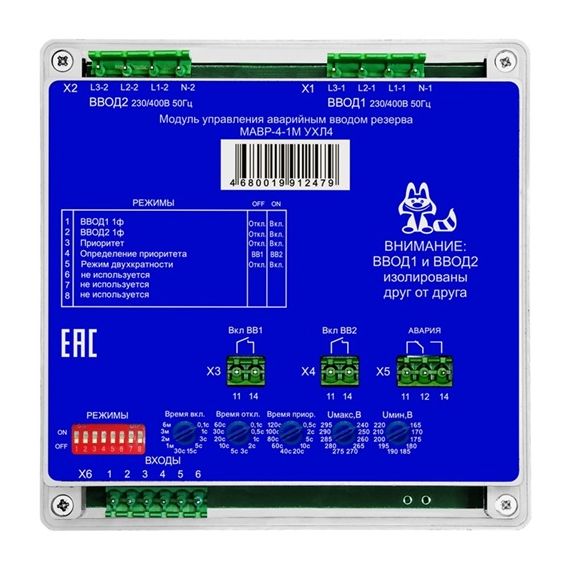

Подключение контролируемых вводов, цепей управления электромагнитными пускателями, цепей оперативного питания, дискретных входов и внешней аварийной сигнализации выполняется через съемные клеммные разъемы, расположенные на тыльной стороне корпуса. Схема подключения авр МАВР-4-1М приведенна в руководстве по эксплуатации.
Перед подачей питания необходимо проверить правильность монтажа и подключения всех цепей, отсутствие недопустимых соединений между вводами, соответствие коммутационных аппаратов схеме АВР, а также установить пороги напряжения, временные задержки и требуемый режим работы.
