Назначение

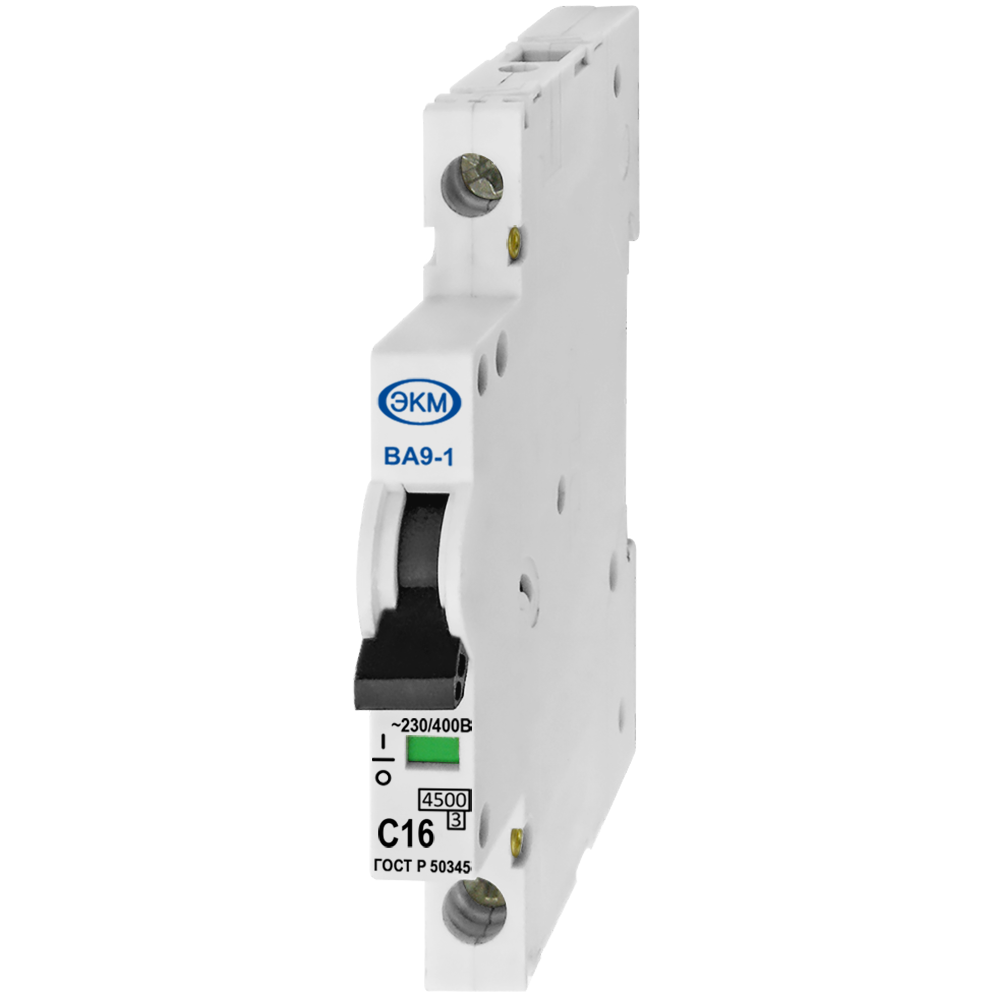

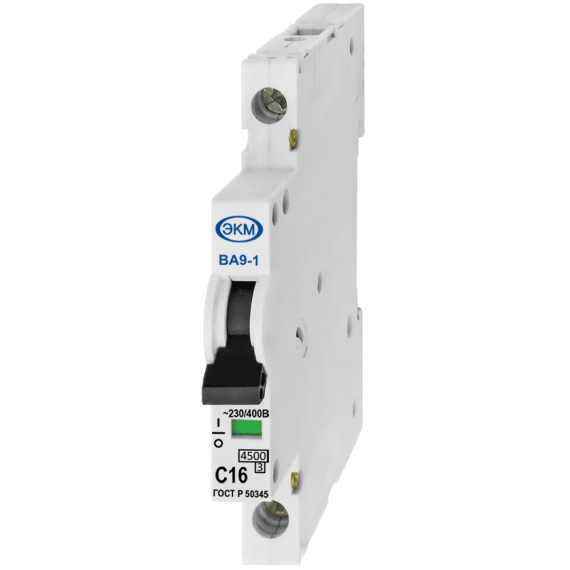

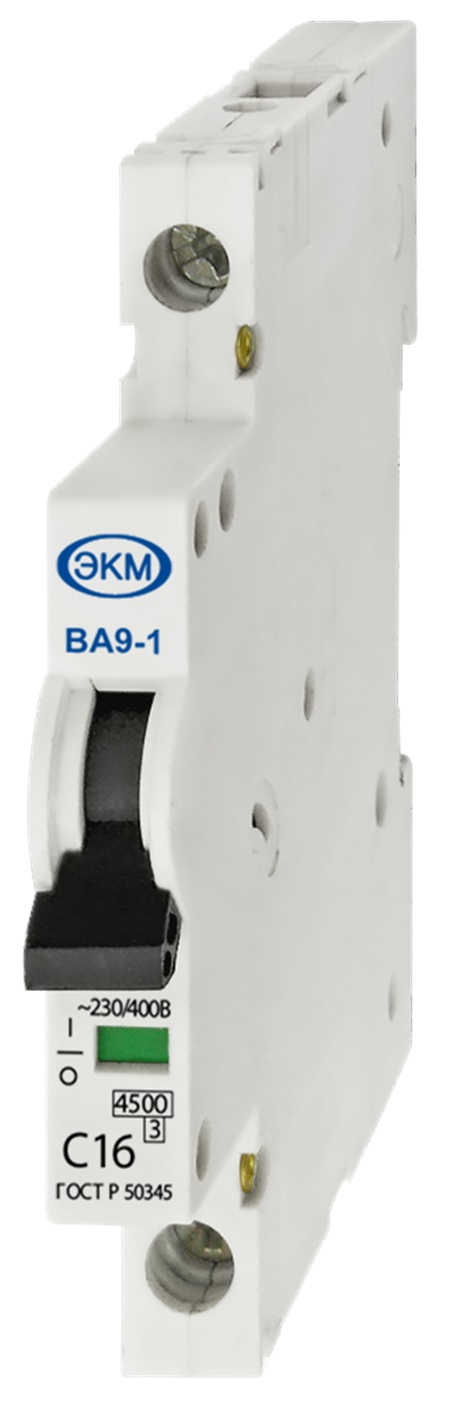

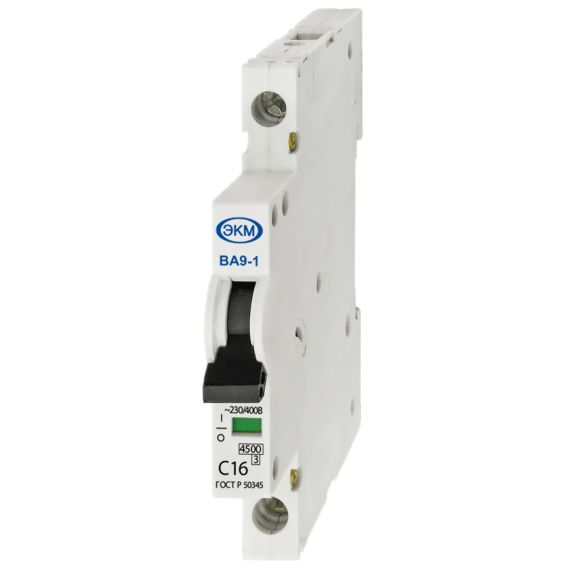

Выключатель автоматический однополюсный ВА9-1 — для защиты однофазных электрических цепей 230 В от перегрузки и короткого замыкания, а также для их ручного включения и отключения. ВА 9 1 устанавливается в фазный проводник и может использоваться для защиты отдельных линий освещения, розеточных групп и другого однофазного электрооборудования. Меандр ВА 9 1 соответствует ГОСТ Р 50345-2010 и выпускается на номинальные токи 6, 10, 16 и 20 А с характеристиками срабатывания B и C; наибольшая отключающая способность — не менее 4,5 кА.
Основная особенность ВА9-1 — тонкий корпус шириной 9 мм., который занимает половину стандартного 18-миллиметрового модуля. Компактное исполнение позволяет увеличить количество защитных аппаратов на одной DIN-рейке и эффективнее использовать пространство распределительного щита.
Ключевые особенности
- ширина корпуса 9 мм — половина стандартного DIN-модуля;
- номинальные токи 6, 10, 16 и 20 А;
- характеристики срабатывания B и C;
- отключающая способность не менее 4,5 кА;
- индикатор состояния выключателя;
- клеммы 5 × 6,5 мм с защитными шторками от неправильного подключения проводника;
- монтаж на стандартную DIN-рейку 35 мм.;
Принцип работы
Автоматический выключатель имеет две системы защиты от сверхтока. При длительной перегрузке нагревается биметаллическая пластина электротеплового расцепителя, которая приводит в действие механизм отключения. При коротком замыкании электромагнитный расцепитель обеспечивает размыкание контактов. В обоих случаях защищаемая цепь отключается.
Где применяется
- В распределительных щитах с ограниченным свободным местом — автоматический выключатель 9 мм занимает вдвое меньше места по ширине, чем стандартный 18-миллиметровый модуль.
- В домашних электрощитах — автоматический выключатель для дома защищает отдельную однофазную цепь 230 В от перегрузки и короткого замыкания. Выключатель автоматический однополюсный ВА9-1 устанавливается в фазный проводник; номинальный ток и характеристику срабатывания выбирают по параметрам защищаемой цепи.
- В однофазных цепях освещения — ВА9-1 может использоваться как автомат для света, обеспечивая защиту линии от перегрузки и короткого замыкания.
Размеры
Размеры автоматического выключателя ВА9-1 составляет 9 × 73 × 80 мм. Ширина автоматического выключателя всего — 9 мм., что позволяет эффективнее использовать пространство распределительного щита. Монтаж выполняется на DIN-рейку 35 мм, рабочее положение в пространстве — произвольное.
Информация для заказа
Для заказа ВА9-1 необходимо учитывать рабочее напряжение цепи, ток нагрузки, возможные пусковые токи оборудования, сечение подключаемых проводников и требуемую отключающую способность.
| Наименование | Номинальный ток | Характеристика срабатывания | Артикул |
|---|---|---|---|
| ВА 9 1 B6 4,5кА | 6 А | В | 4680019910512 |
| ВА 9 1 С6 4,5кА | 6 А | С | 4680019910550 |
| ВА 9 1 B10 4,5кА | 10 А | В | 4680019910529 |
| ВА 9 1 С10 4,5кА | 10 А | С | 4680019910567 |
| ВА 9 1 B16 4,5кА | 16 А | В | 4680019910536 |
| ВА 9 1 С16 4,5кА | 16 А | С | 4680019910574 |
| ВА 9 1 В20 4,5кА | 20 А | В | 4680019910543 |
| ВА 9 1 С20 4,5кА | 20 А | С | 4680019910581 |
