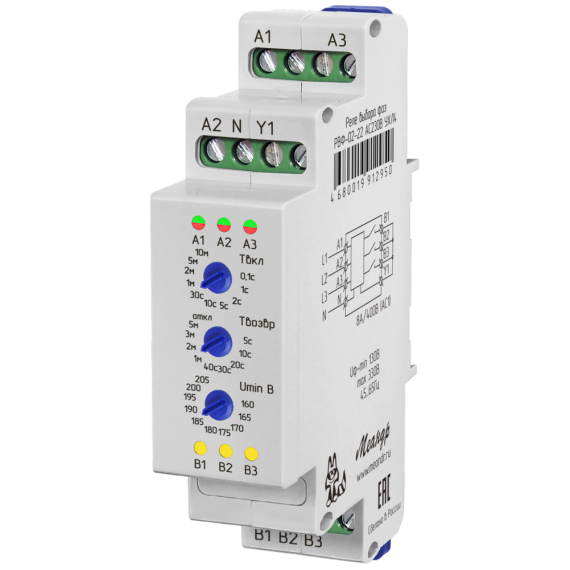

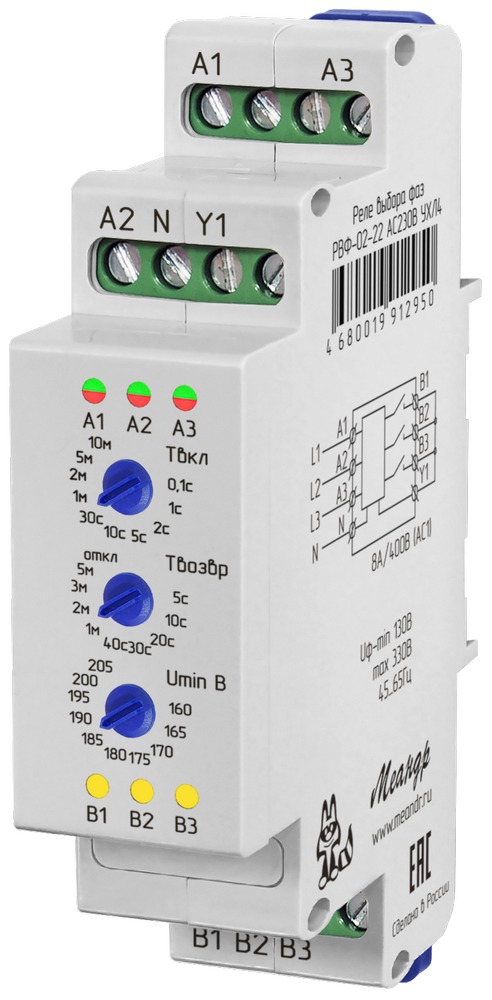

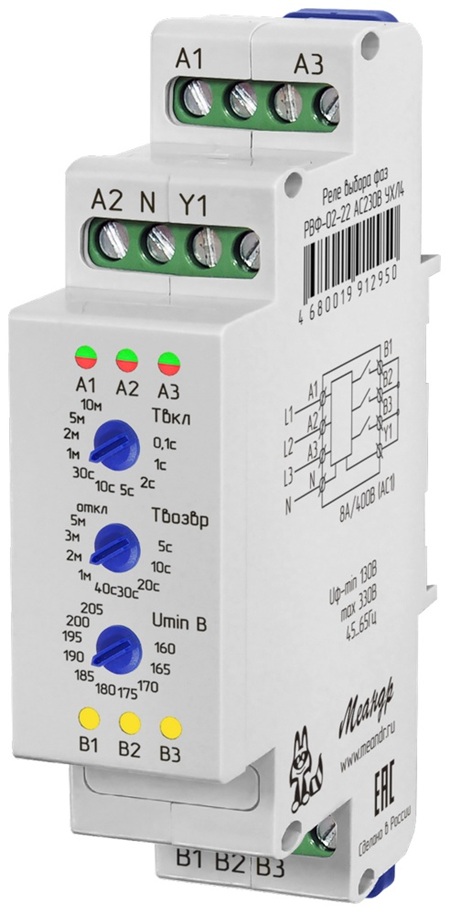

Реле выбора фаз РВФ-02-22

Назначение

РВФ-02-22 — реле выбора фаз однофазное для автоматического подключения одной однофазной нагрузки к одному из трех вводов с общей нейтралью. Прибор контролирует напряжение и частоту каждого ввода и подключает нагрузку к источнику с допустимыми параметрами.

Реле может работать с тремя фазами трехфазной сети или с двумя-тремя независимыми однофазными источниками с общей нейтралью. В качестве одного из источников может использоваться генератор или инвертор.

Реле выбора фаз РВФ 02 22 работает с приоритетом фазы L1 или без приоритета. Допустимая частота входного напряжения — 45–65 Гц. Нижний порог Umin устанавливается выбором одного из фиксированных значений от 160 до 205 В. РВФ 02 22 допускает непосредственную коммутацию нагрузки до 8А AC1 или 3,2А AC3. При выходе напряжения за установленные пределы нагрузка отключается; при критическом повышении или понижении напряжения предусмотрено ускоренное отключение.

Ключевые особенности

• три однофазных ввода с общей нейтралью — одна нагрузка;
• работа с приоритетом фазы L1 или без приоритета;
• контроль напряжения и частоты каждого ввода;
• индикация состояния вводов и подключенного источника;
• выбор нижнего порога Umin: 160–205 В;
• отключение при напряжении выше 265 В, ускоренное отключение — выше 300 В;
• ускоренное отключение при снижении напряжения ниже 130 В;
• регулируемое время включения tвкл — 0,1–600 с, регулируемое время возврата tвозвр — 5–300 с;
• обязательная обратная связь Y1 для контроля коммутации;
• запоминание неисправного ввода и исключение его из дальнейших переключений;
• защита от межфазного замыкания при неисправности встроенного реле или внешнего контактора.

Принцип работы

После подачи питания РВФ-02-22 проверяет напряжение и частоту на подключенных вводах. Если хотя бы один ввод имеет допустимые параметры, начинается отсчет установленного времени tвкл. При сохранении нормальных параметров до окончания задержки нагрузка подключается к выбранному источнику.

При аварии РВФ-02-22 отключает используемый ввод. По обратной связи Y1 прибор контролирует исчезновение напряжения на выходе и только после этого выбирает другой ввод с допустимыми параметрами. Затем снова отсчитывается tвкл, после чего подключается нагрузка. Такой реле выбора фаз принцип работы исключает одновременное подключение нагрузки к разным вводам и позволяет контролировать состояние коммутационных аппаратов.

Обратная связь Y1 обязательна и при непосредственной коммутации, и при подключение однофазного авр через внешние контакторы. Если встроенное реле или контактор не сработал, соответствующий ввод запоминается как неисправный и больше не участвует в переключениях. Память сбрасывается полным снятием питания.

При работе с приоритетом после восстановления фазы L1 прибор выдерживает установленное время tвозвр и возвращает нагрузку на приоритетный ввод.

Где применяется

Климатическое исполнение

РВФ-02-22 выпускается в климатических исполнениях УХЛ4 и УХЛ2 для эксплуатации без образования конденсата. Диапазон рабочих температур составляет −25…+55 °C для УХЛ4 и −40…+55 °C для УХЛ2.

Степень защиты корпуса — IP40, клемм — IP20. Допустимая относительная влажность воздуха — до 80 %, высота над уровнем моря — до 2000 м. Рабочее положение произвольное. Прибор рассчитан на круглосуточную работу.

Информация для заказа

РВФ-02-22 заказывается в климатическом исполнении УХЛ4 или УХЛ2. Исполнение выбирают с учетом температуры и условий в месте эксплуатации. При подборе также учитывают категорию и ток нагрузки. Реле авр однофазное допускает непосредственную коммутацию нагрузки до 8А AC1 или 3,2А AC3. Если ток нагрузки превышает допустимое значение, блок авр однофазный РВФ-02-22 применяется совместно с внешними магнитными пускателями.
