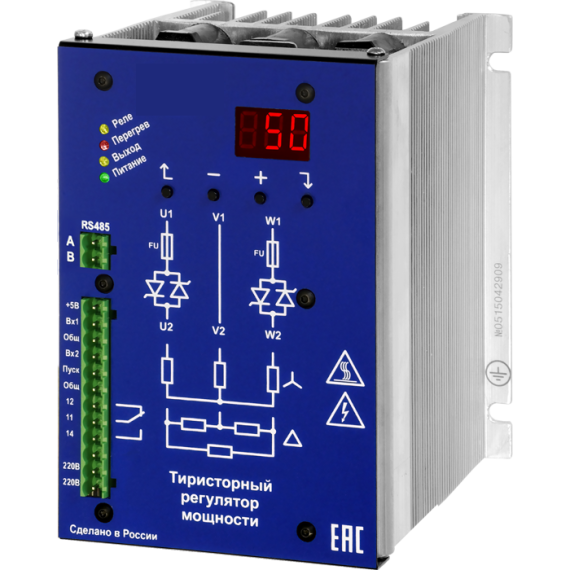

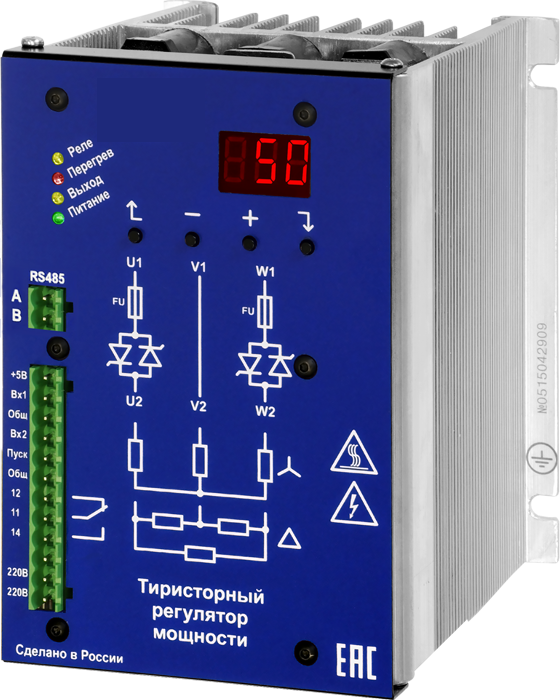

Тиристорный регулятор ТРМ-2М
Тиристорный регулятор ТРМ-2М
Написать отзыв
242 134.00 ₽
В корзину

Тиристорный регулятор ТРМ-2М

4640016939473
Написать отзыв
+ −

Минимальное количество для товара "Тиристорный регулятор ТРМ-2М" 1.

Список вариантов товара
Бренд
МЕАНДР
Встроенное реле
1 переключающая группа
Вход разрешения работы «ПУСК»
Сухой контакт или открытый коллектор NPN-транзистора
Гарантия производителя
2 года
Диапазон рабочих температур, °C (по исполнениям)
-40 - +50
Интерфейс
RS485
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4
Количество фаз
2 шт.
Максимально допустимый входной ток Вход управления 1, А
0.04
Максимальное допустимое входное напряжение Вход управления 1, В
11
Максимальное допустимое входное напряжение по Входу управления 2, В
5.5
Максимальное коммутируемое напряжение (AC1)
250В
Максимальное напряжение питания нагрузки, Вольт
480
Максимальный коммутируемый ток (AC1 активная, резистивная), А
5
Максимальный ток нагрузки, А
30, 45, 60, 80, 100, 125, 150, 180, 230, 300, 380, 450, 580, 720 (по исполнениям)
Масса брутто, не более
3.2кг для (30-45)А, 3.5кг для (60-100)А, 8.7кг для (150-180)А, 19.4кг для 230А, 26кг для (300-380)А,
Масса нетто, не более
2.9кг для (30-45)А, 3.3кг для (60-100)А, 8кг для (150-180)А, 13.7кг для 230А, 23.7кг для (300-380)А,
Момент затяжки винтового соединения клеммы, не более
0.4 - 0.6Н*м
Напряжение изоляции, не более, В
2500 / 1мин
Напряжение питания нагрузки, В
100-480
Напряжение питания схемы управления, В
180-250
Номинальный ток нагрузки
580
Полное наименование

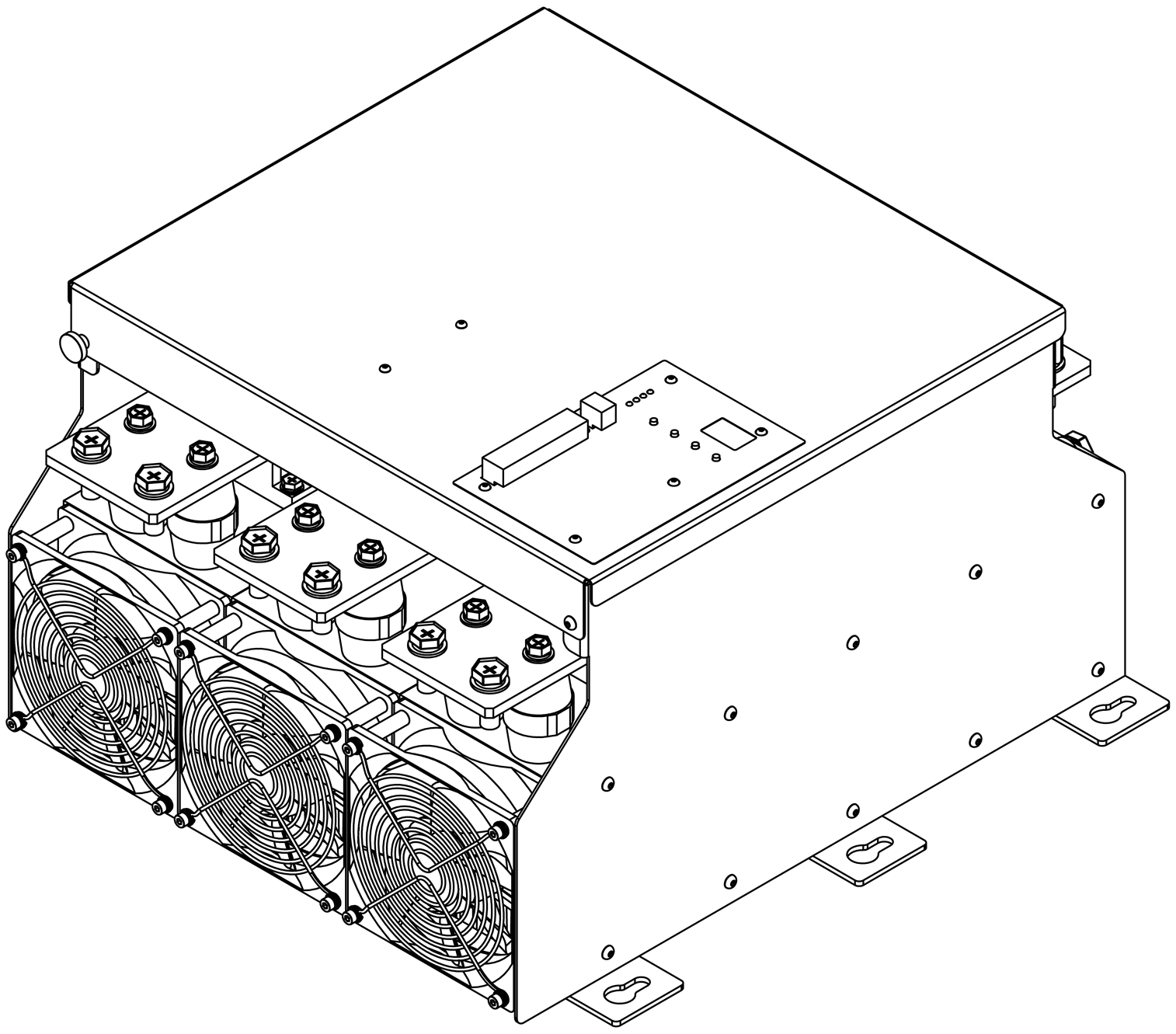

Тиристорный регулятор ТРМ-2М-580-RS485
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ)
Потребляемая 120мм вентилятором мощность (для ТРМ свыше 100А), не более
20Вт
Потребляемая 80мм вентилятором мощность (для ТРМ свыше 100А), не более
14Вт
Потребляемая мощность, не более
2Вт
Производитель
МЕАНДР
Регулируемое входное напряжение управления Вход управления 1, В
0-5 / 0-10 (выбирается в меню)
Регулируемое входное напряжение управления по Входу управления 2, В
0-5
Регулируемый входной ток управления Вход управления 1, А
0-0.020 / 0.004-0.020 (выбирается в меню)
Режим работы
круглосуточный
Способ регулирования мощности в нагрузке
Числоимпульсный способ управления - включение тиристоров при переходе напряжения через 0 (Zero Cross
Способ управления тиристором
статический
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP20 / IP00
Удельное тепловыделение
3Вт/А
Уровень шума 120мм вентиляторов
50Дб
Уровень шума 80мм вентиляторов
32Дб
Усилие затяжки винтов крепления предохранителя ТРМ с током до 100А
3Н*м
Усилие затяжки винтов крепления предохранителя ТРМ с током свыше 100А
5Н*м
Усилие затяжки винтов М10 силового ввода
7 - 10Н*м
Усилие затяжки винтов М6 силового ввода
2.5 - 4Н*м
Усилие затяжки винтов М8 силового ввода
5 - 8Н*м
Частота напряжения питания
45-65Гц для схемы управления, 50-60Гц для нагрузки

Руководство по эксплутации (trm-2m-v26.pdf, 4,194 Kb) [Скачать]

Руководство по эксплутации (trm-2m-v25.pdf, 4,241 Kb) [Скачать]

3d модель (trm-2m-30-45-rs485.zip, 3,688 Kb) [Скачать]

3d модель (trm-2m-60-80-100-rs485.zip, 4,136 Kb) [Скачать]

3d модель (trm-2m-125-150-180-rs485.zip, 4,014 Kb) [Скачать]

3d модель (trm-2m-230-rs485.zip, 2,199 Kb) [Скачать]

3d модель (trm-2m-230-rs485_6yt7-33.zip, 2,199 Kb) [Скачать]

3d модель (trm-2m-300-380-rs485.zip, 3,535 Kb) [Скачать]

3d модель (trm-2m-450-580-rs485.zip, 4,932 Kb) [Скачать]
