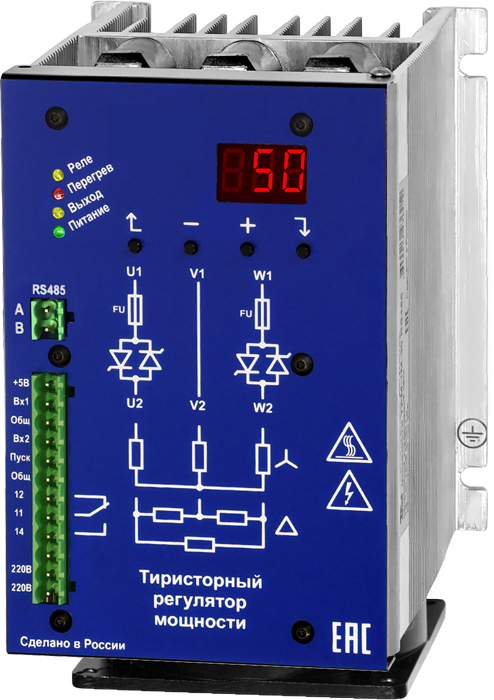

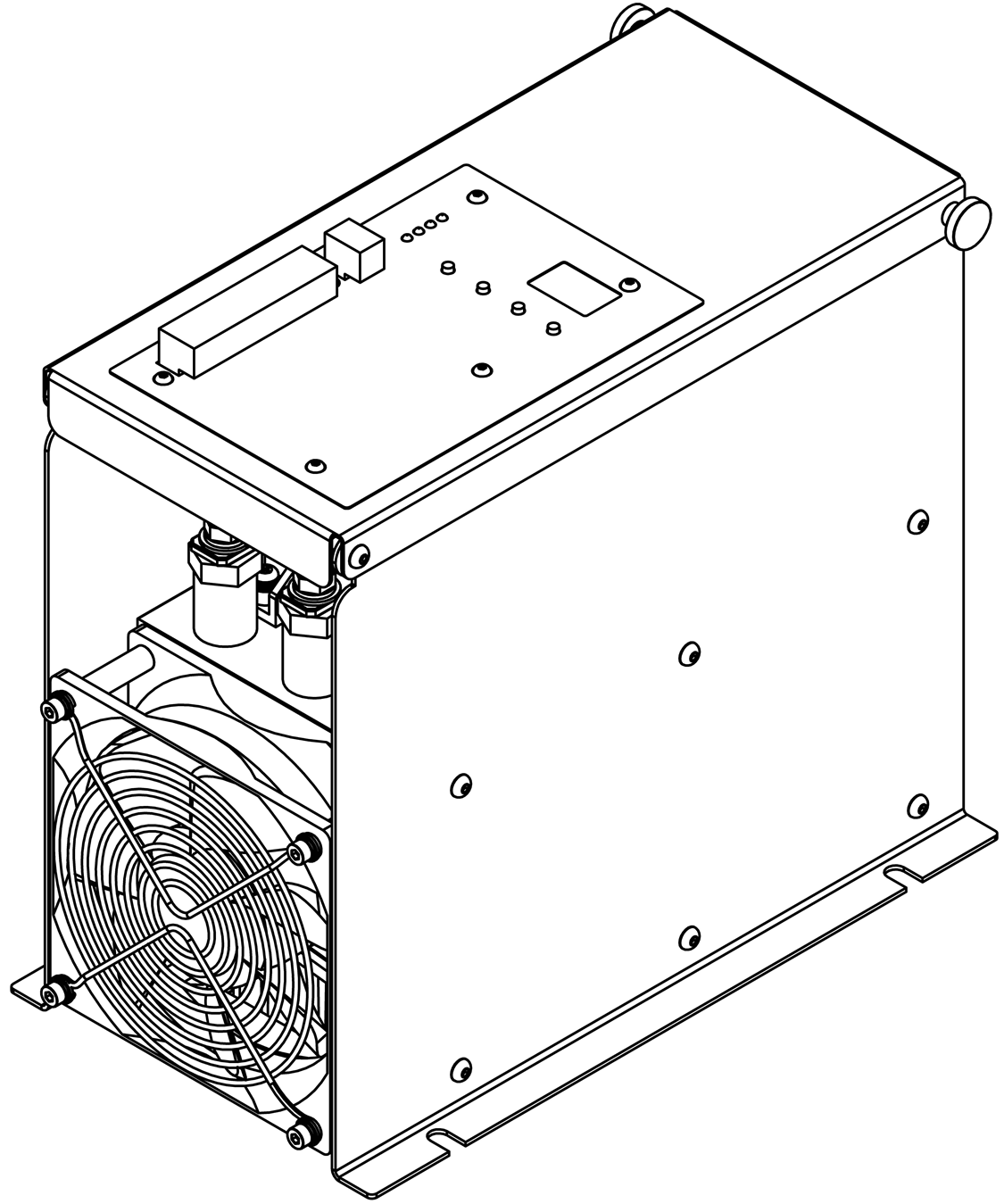

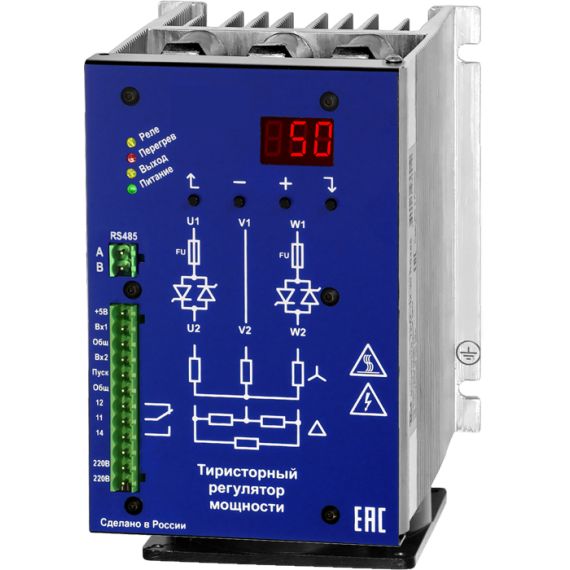

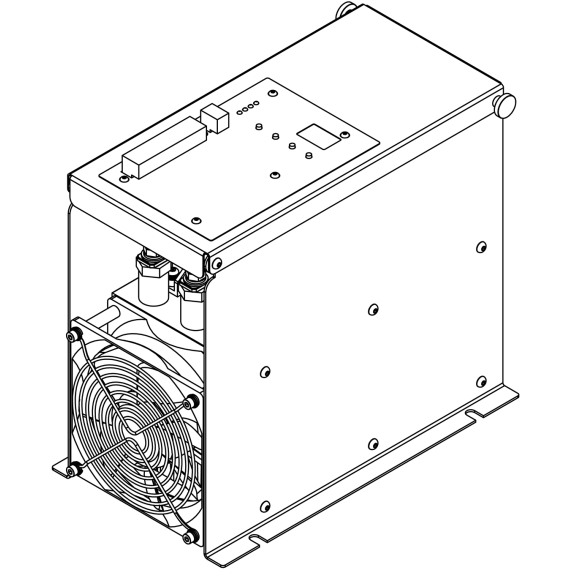

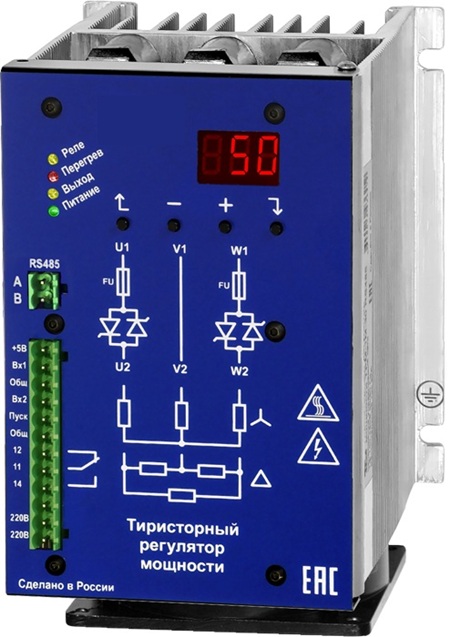

Тиристорный регулятор ТРМ-2М

Назначение

ТРМ-2М — тиристорный регулятор мощности двухфазный, предназначенный для плавного регулирования мощности активной нагрузки в сетях переменного тока. Прибор регулирует мощность, подаваемую на электрические нагреватели, ТЭНы, инфракрасные излучатели и другие резистивные нагрузки.

Основная задача регулятора — обеспечить плавное управление мощностью нагревателей по управляющему сигналу контроллера температуры. ТРМ-2М работает совместно с контроллером температуры и другим устройством управления, формирующим управляющий сигнал, который формирует управляющий сигнал в зависимости от заданной температуры.

Двухфазный тиристорный регулятор применяется в оборудовании для плавного регулирования мощности без циклической коммутации нагрузки. Например, в промышленных электрических печах контроллер температуры сравнивает фактическую температуру с заданной и передает управляющий сигнал на регулятор. ТРМ-2М регулирует мощность ТЭНов, обеспечивая поддержание установленной температуры и снижая температурное перерегулирование. При обнаружении обрыва фазы, перегрева или перегорания предохранителя регулятор отключает нагрузку и выдает сигнал аварии через встроенное реле.

ТРМ-2М не предназначен для работы в цепях постоянного тока.

Ключевые особенности

• диапазон напряжения питания нагрузки 100...480 В;
• управление напряжение: 0...5 В, 0...10 В, ток: 0...20 мА, 4...20 мА;
• интерфейс RS-485 Modbus RTU;
• встроенные быстродействующие предохранители;
• функция линеаризации;
• включается в момент перехода через ноль сетевого напряжения (Zero Crossing);
• контроль аварий и встроенное аварийное реле;

Принцип работы

ТРМ-2М принимает управляющий сигнал от контроллера температуры, ПЛК или другого устройства управления программируемым логическим контроллером или другим устройством управления и принимает управляющие сигналы напряжения: 0...5 В, 0...10 В, тока: 0...20 мА, 4...20 мА, по интерфейсу RS-485 или от внешнего потенциометра. В зависимости от величины управляющего сигнала регулятор изменяет мощность, подаваемую на активную нагрузку.

Регулирование мощности осуществляется числоимпульсным методом с коммутацией тиристоров в момент перехода сетевого напряжения через ноль (Zero Crossing). Регулятор изменяет соотношение включенных и выключенных периодов сетевого напряжения, обеспечивая плавное регулирование мощности нагрузки без циклического включения и отключения нагревателей.

ТРМ-2М контролирует наличие аварийных состояний и при обнаружении обрыва фазы, перегрева, выхода частоты сети за допустимые пределы или перегорания предохранителя автоматически отключает нагрузку и выдает сигнал аварии через встроенное реле.

Где применяется

Климатическое исполнение и места установки

ТРМ-2М выпускается в климатическом исполнении УХЛ4 по ГОСТ 15150 и предназначен для эксплуатации при температуре окружающего воздуха от −25 до +55 °C. При температуре выше +35 °C необходимо учитывать снижение допустимой токовой нагрузки в соответствии с паспортом изделия.

Регулятор предназначен для установки в электрических шкафах и щитах управления с обеспечением естественной или принудительной вентиляции. При монтаже необходимо обеспечить свободный теплоотвод от радиатора, соблюдать рекомендуемые расстояния до соседнего оборудования и исключить воздействие влаги, конденсата, агрессивных сред и токопроводящей пыли. Подключение и эксплуатация выполняются в соответствии с требованиями паспорта изделия.

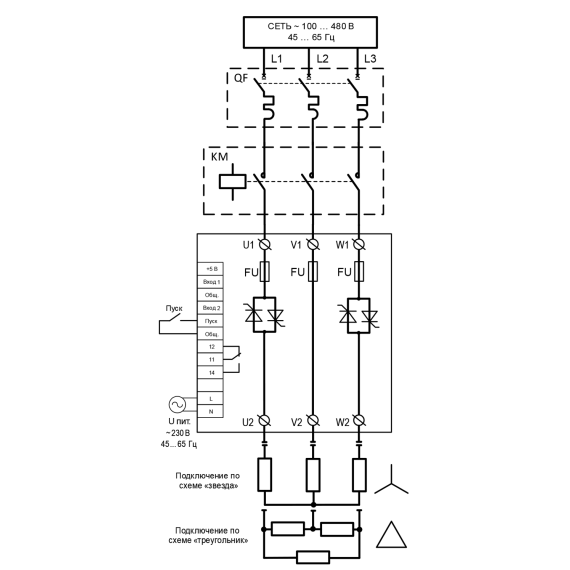

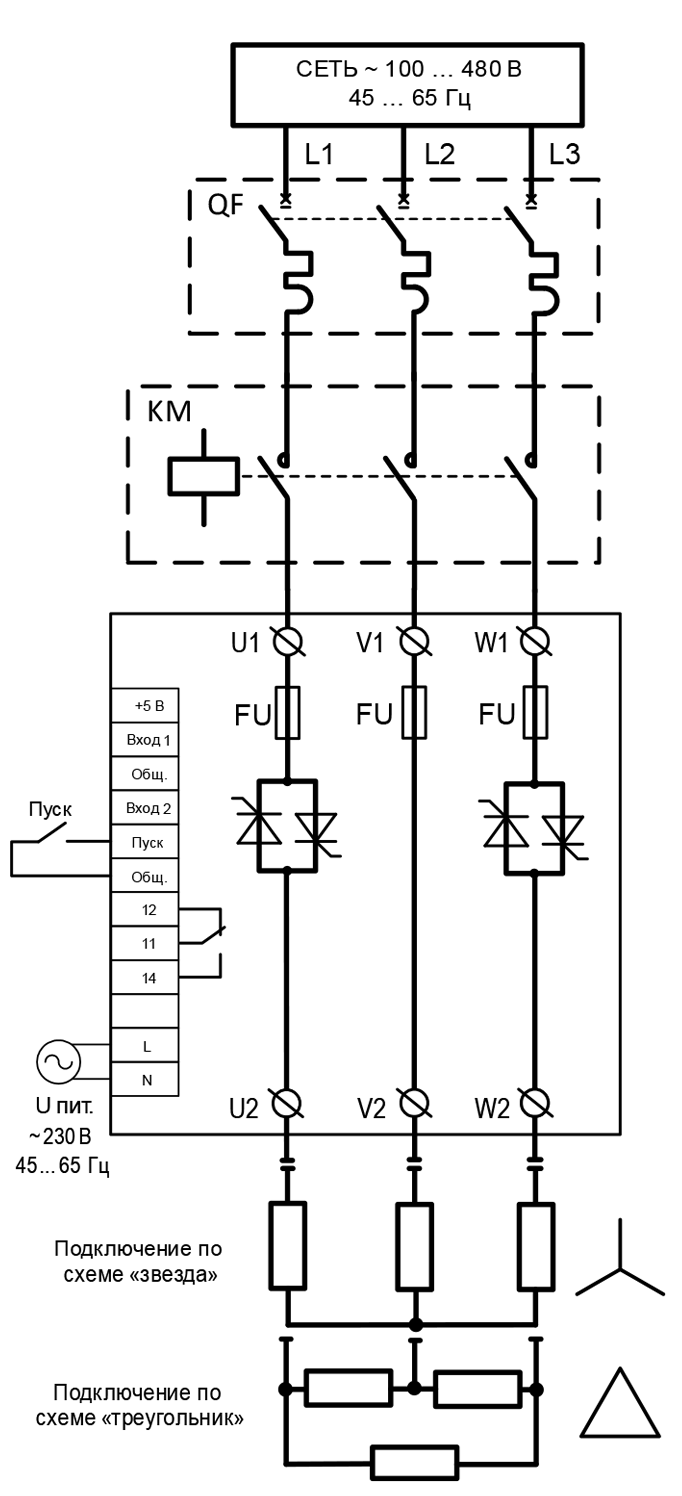

Схема подключения

ТРМ-2М подключается к двухфазной сети переменного тока и включается в цепь питания активной нагрузки (ТЭНов, электронагревателей или инфракрасных излучателей). Управление регулятором осуществляется по аналоговым сигналам 0...5 В, 0...10 В, 0...20 мА, 4...20 мА, через интерфейс RS-485 (Modbus RTU) или с помощью внешнего потенциометра. Для дистанционного управления предусмотрен вход «ПУСК», поддерживающий подключение сухого контакта или выхода типа «открытый коллектор» NPN-транзистора. При возникновении аварийных ситуаций регулятор отключает нагрузку и выдает сигнал аварии через встроенное реле. Подключение силовых цепей и цепей управления выполняется в соответствии со схемой, приведенной в паспорте изделия.
