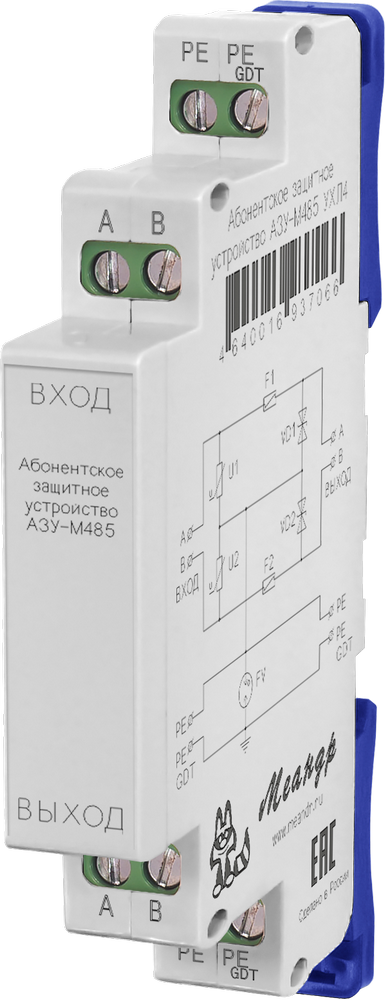

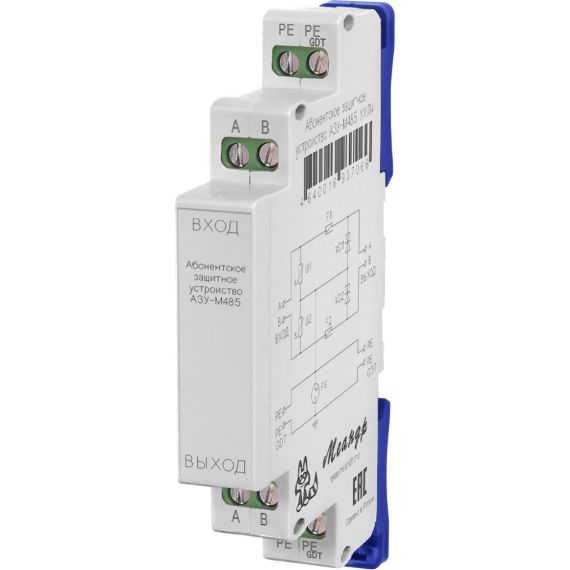

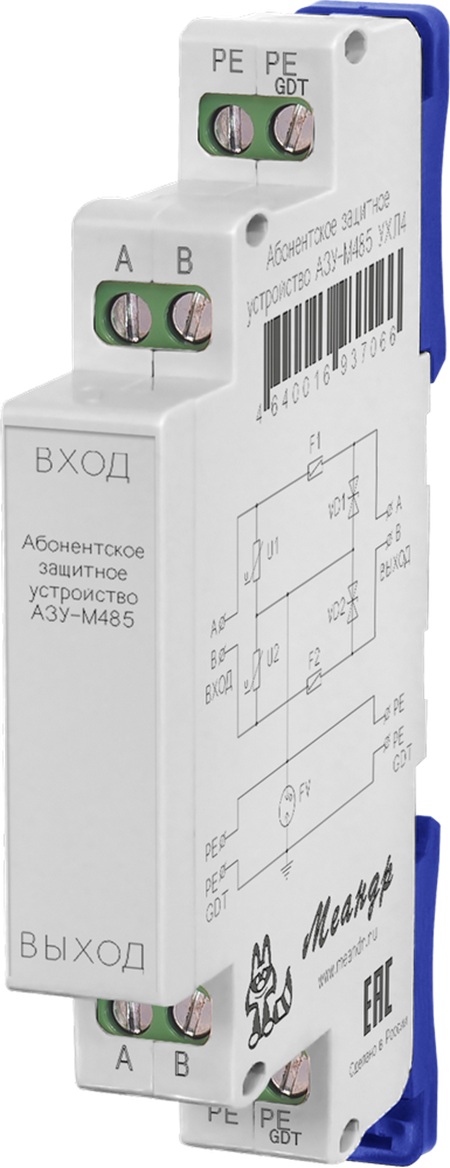

Устройство защиты абонентских линий АЗУ-М485
Устройство защиты абонентских линий АЗУ-М485
Написать отзыв
999.00 ₽
В корзину

Устройство защиты абонентских линий АЗУ-М485

4640016937066
Написать отзыв
+ −

Минимальное количество для товара "Устройство защиты абонентских линий АЗУ-М485" 1.

Список вариантов товара

Назначение

АЗУ-М485 — устройство защиты от импульсных перенапряжений, возникающих при прямом ударе молнии в систему внешней молниезащиты объекта.

АЗУ-М48 устанавливается на DIN-рейку 35 мм или ровную монтажную поверхность. Ширина корпуса — 18 мм. Устройство рекомендуется размещать возле защищаемого оборудования.

ВНИМАНИЕ!

Подключение устройства осуществляется только специально подготовленным квалифицированным персоналом.

Ключевые особенности

  • Ширина корпуса — 13 мм., монтаж на DIN-рейку.
  • Защита линий от перенапряжений до 10 Мбит/с.
  • Номинальное рабочее напряжение DC — 6В.
  • Максимальное длительное рабочее напряжение DC — 300В.
  • Вносимое сопротивление на линию — 20 Ом.
  • Время срабатывания импульсной защиты — менее 30нс.
  • Защита от импульсных перенапряжений.
  • Климатические исполнения: УХЛ2, УХЛ4.

Климатическое исполнение и условия эксплуатации

УХЛ4: −25…+55 °C; УХЛ2: −40…+55 °C, без образования конденсата. Степень защиты корпуса — IP40, клемм — IP20. Режим работы — круглосуточный.

Где применяется

  • для защиты аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), высокоскоростных цифровых интерфейсов передачи данных, цифровых абонентских линий, сигнальных линий систем управления и измерения.
Бренд
МЕАНДР
Вносимое сопротивление на линию
20 Ом
Время срабатывания импульсной защиты, менее
30нс
Габаритные размеры
13х93х62 мм
Гарантия производителя
2 года
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Исполнение
Стандартная позиция
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество защищаемых пар
1 шт.
Максимальное длительное рабочее напряжение
DC300В
Максимальный ток разряда (импульс 8/20 мкс), А
2500
Масса брутто, не более
0.06кг
Материал корпуса
ABS, V0
Момент затяжки винтового соединения клеммы, не более
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Номинальное напряжение
DC6В
Относительная влажность воздуха
до 80% (при 25°С)
Паразитная ёмкость, С, не более
300пФ
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ A-B)
Потребляемая мощность, не более
2Вт
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Режим работы
круглосуточный
Сечение подключаемых проводов
1.5мм² - 2.5мм²
Скорость передачи данных
10Мбит/с
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70
Ток максимальный, А
0.4
Ток номинальный, А
0.15
Цвет корпуса
светло-серый, RAL7035
Климатическое исполнение
УХЛ4
Полное наименование
Устройство защитное АЗУ-М485 УХЛ4

Руководство по эксплутации (azu-rs485-v9.pdf, 361 Kb) [Скачать]
