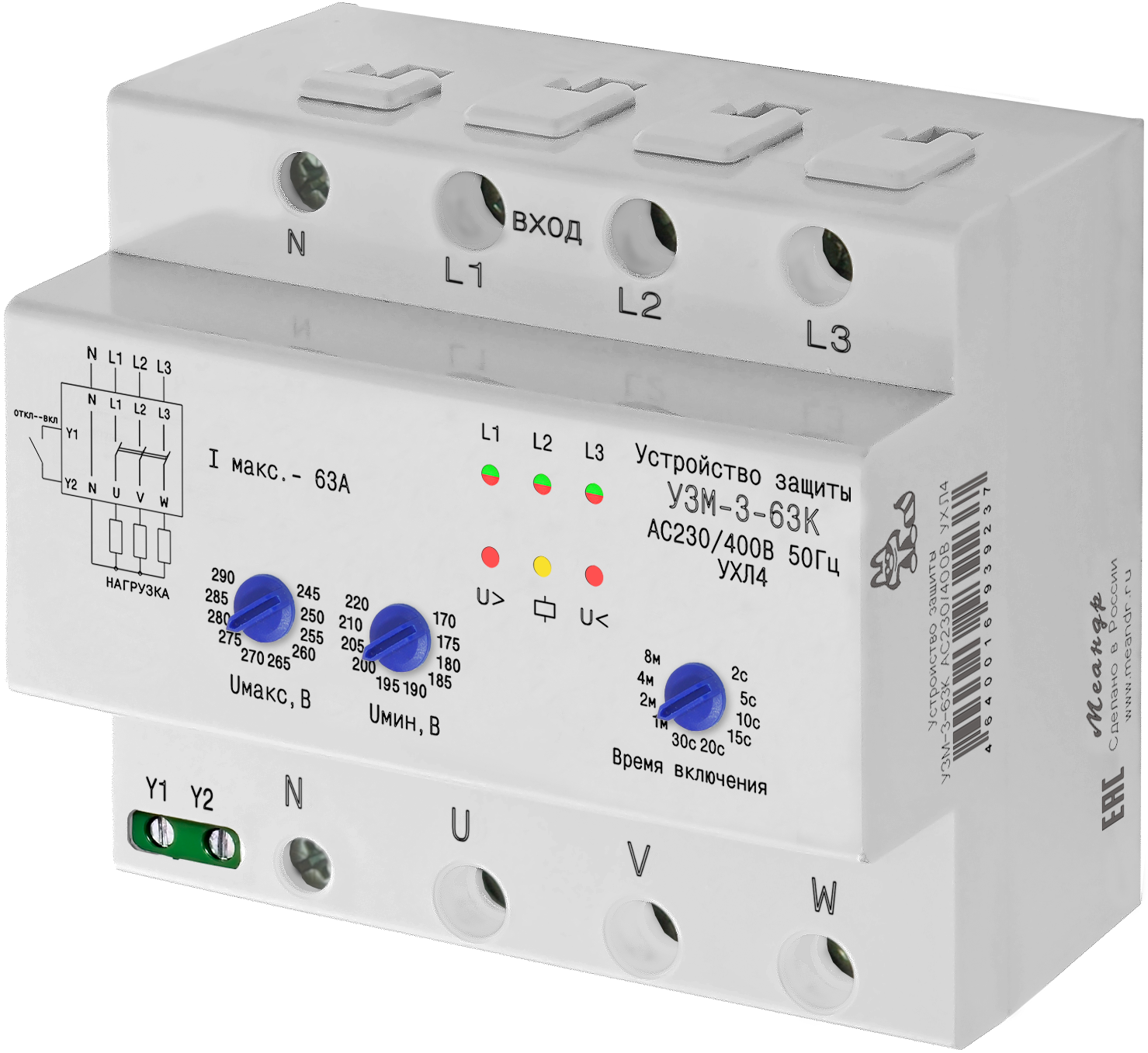

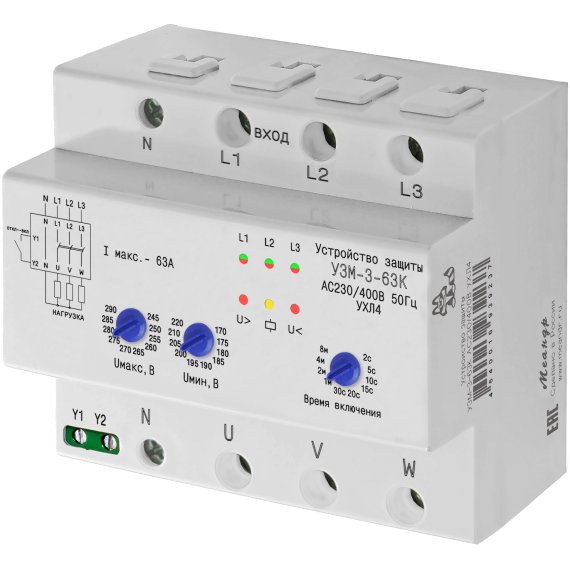

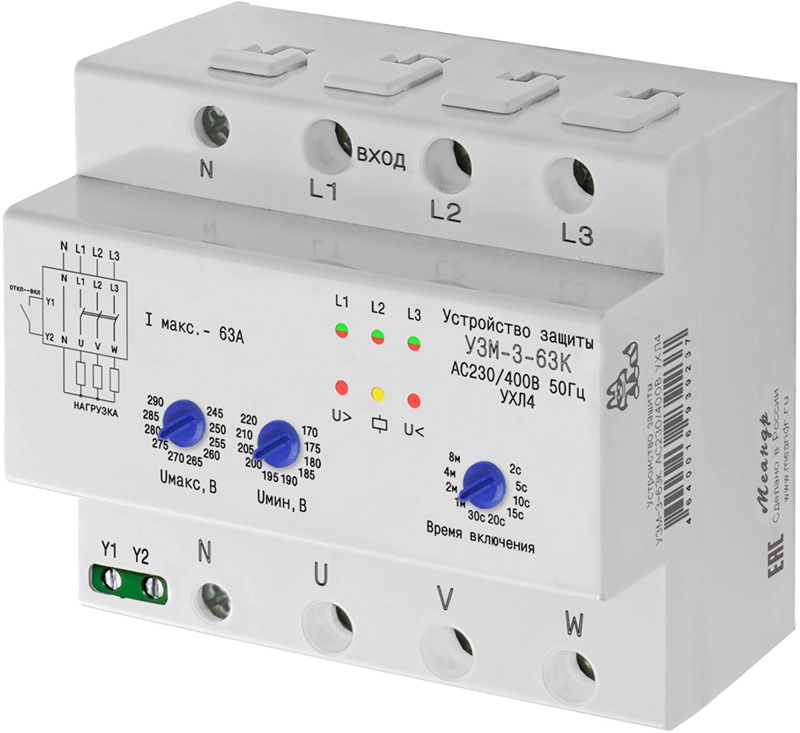

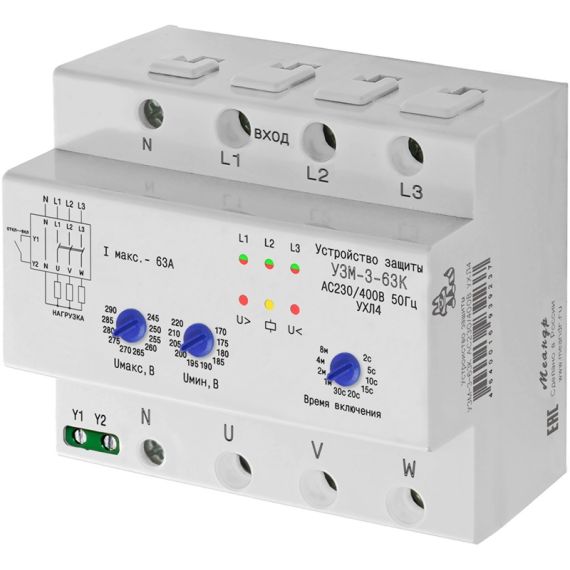

Устройство защиты УЗМ-3-63К

Назначение

Устройство защиты многофункциональное УЗМ-3-63К предназначено для автоматической защиты трёхфазной электрической сети 230/400 В и подключённого оборудования от аварийных режимов электропитания. Прибор непрерывно контролирует параметры сети и автоматически отключает нагрузку при повышенном или пониженном напряжении, обрыве фазы или нейтрали, нарушении чередования фаз, недопустимой асимметрии фазных напряжений и отклонении частоты сети от установленного диапазона.

Устройство УЗМ-3-63К применяется для защиты электродвигателей, насосов, компрессоров, вентиляционных установок, холодильного оборудования, станков и другого трёхфазного электрооборудования, предотвращая его повреждение при авариях в питающей сети. Встроенное трёхполюсное силовое реле позволяет непосредственно коммутировать нагрузку до 63 А на фазу (в зависимости от категории применения), что упрощает построение систем защиты и автоматизации.

Ключевые особенности

• Контроль повышения и снижения напряжения сети, контроль отклонения частоты сети
• Контроль обрыва, асимметрии и чередования фаз, обрыва нейтрали, контроль отклонения частоты сети
• Встроенная варисторная защита от импульсных скачков сетевого напряжения
• Наличие клеммы для дистанционного управления
• Индикатор состояния встроенного реле и двухцветные индикаторы аварийных ситуаций
• Переключаемая задержка включения от 2с до 8мин
• Корпус шириной 105 мм (6 модулей)

Принцип работы

Принцип работы УЗМ-3-63К основан на непрерывном контроле параметров трёхфазной электрической сети. После подачи питания устройство анализирует напряжение каждой фазы, частоту сети, правильность чередования фаз, обрыв фазного и нейтрального проводников, а также величину асимметрии фазных напряжений. Если все контролируемые параметры находятся в допустимых пределах, начинается отсчёт установленной задержки включения, после чего замыкаются силовые контакты встроенного реле и нагрузка подключается к сети. Нейтральный проводник через силовые контакты не коммутируется.

При выходе любого контролируемого параметра за установленные пределы устройство автоматически отключает нагрузку. После восстановления нормальных параметров сети и окончания установленной задержки УЗМ-3-63К автоматически повторно подключает нагрузку, обеспечивая непрерывную защиту подключённого оборудования без участия пользователя.

Где применяется

В частных домах, коттеджах и небольших коммерческих объектах — защищает электрические котлы, тепловые насосы, кондиционеры, мастерские и другое трёхфазное оборудование, автоматически отключая нагрузку при возникновении аварийных режимов сети.

В магазинах, офисах и административных зданиях — для защиты систем вентиляции, кондиционирования, холодильного оборудования, серверных, лифтового оборудования и других инженерных систем. Устройство обеспечивает непрерывный контроль параметров трёхфазной сети и автоматически восстанавливает питание после нормализации напряжения и окончания установленной задержки.

В котельных, насосных станциях и системах водоснабжения — для защиты насосов, электродвигателей, компрессоров и другого инженерного оборудования от аварийных режимов электросети. Контроль обрыва нейтрали, перекоса и чередования фаз позволяет предотвратить повреждение электродвигателей и дорогостоящего оборудования.

На производственных предприятиях — для защиты станков, технологических линий, компрессоров, вентиляционных установок, конвейеров и другого трёхфазного оборудования. Устройство контролирует напряжение каждой фазы, частоту сети, правильность чередования фаз и автоматически отключает нагрузку при выходе контролируемых параметров за установленные пределы, снижая риск аварийных остановок и повреждения оборудования.

В вводно-распределительных устройствах, распределительных щитах и шкафах автоматики — в качестве устройства защиты трёхфазной сети и реле контроля напряжения трёхфазной сети. УЗМ-3-63К применяется для защиты питающих линий и подключённого оборудования, а также может использоваться совместно с внешними системами автоматизации благодаря входу дистанционного управления.

При работе от дизельных и бензиновых генераторов — для контроля напряжения, частоты и правильности чередования фаз. Прибор предотвращает подключение нагрузки при нестабильной работе генератора и автоматически восстанавливает питание после нормализации параметров сети.

Климатическое исполнение и места установки

Исполнение УЗМ 3 63К AC230В AC400В УХЛ4 работает при температуре от −25 до +55 °C; УХЛ2 — от −40 до +55 °C. Монтаж выполняется в щите на DIN-рейку 35 мм. Степень защиты корпуса — IP40, клемм — IP20. Не допускается образование конденсата.

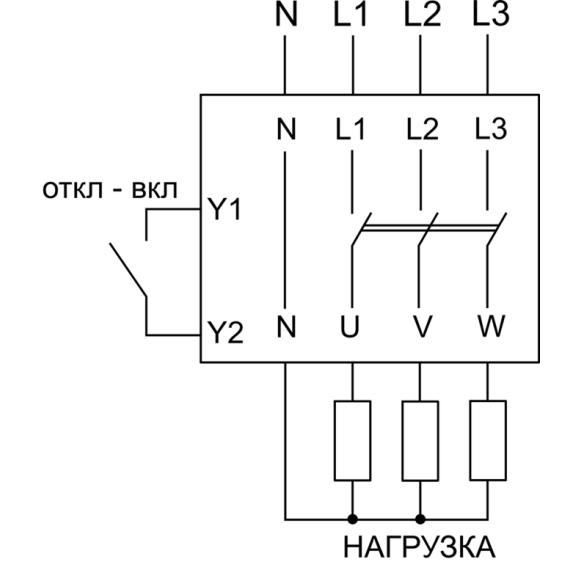

Схема подключения

Подключение УЗМ-3-63К выполняется в разрыв трёх фаз четырёхпроводной сети 3P+N (230/400 В) в соответствии со схемой подключения. Нейтральный проводник используется для питания и контроля параметров сети, но встроенным силовым реле не коммутируется. Нагрузка подключается к выходным силовым клеммам устройства. Клеммы дистанционного управления Y1–Y2 допускается подключать только к сухому контакту внешнего устройства управления без подачи внешнего напряжения.

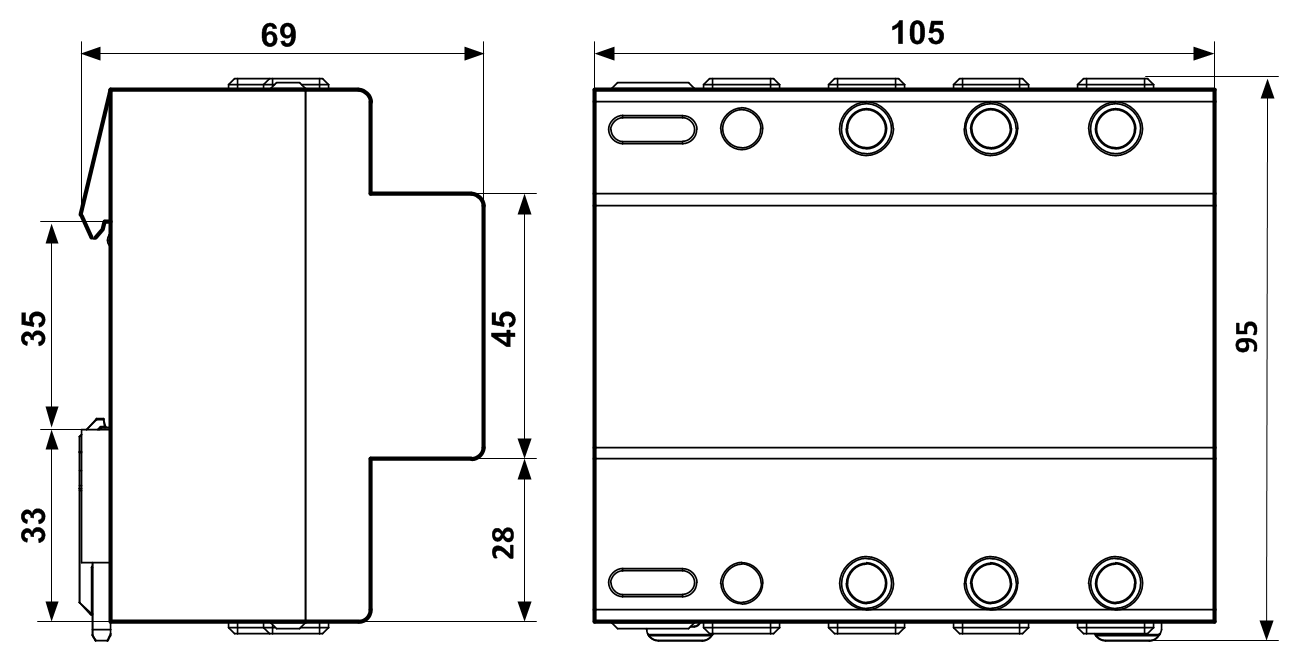

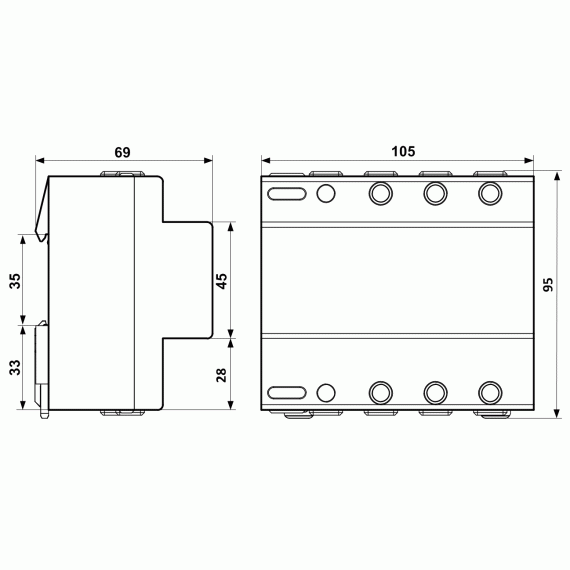

Размеры
