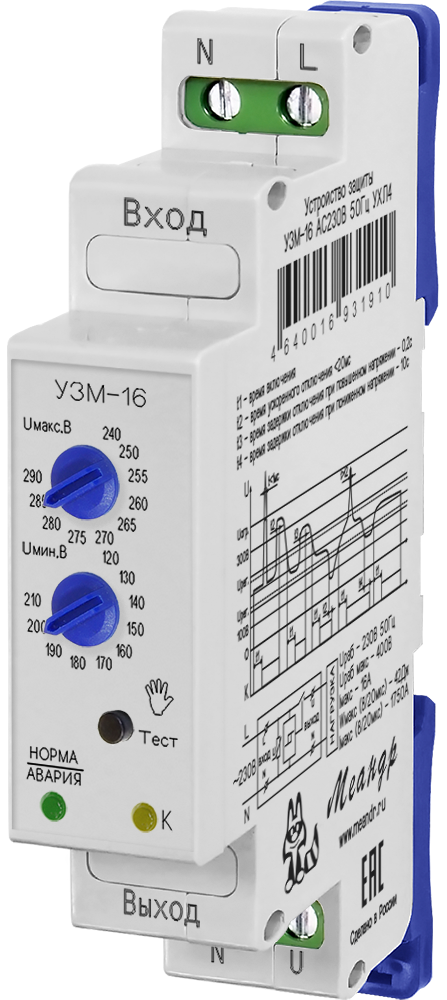

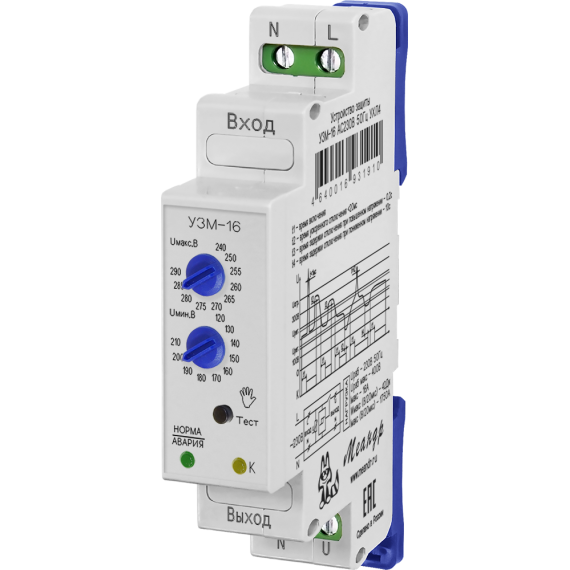

Устройство защиты УЗМ-16

Назначение

Устройство защиты многофункциональное УЗМ-16 — однофазное реле напряжения для использования в квартире, доме и офисе с целью защиты однофазных потребителей от работы на повышенном или пониженном сетевом напряжении, а также от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или электромагнитов.

Устройство оснащено двухпороговой защитой как от повышения, так и от понижения напряжения с регулируемыми пользователем порогами. УЗМ-16 сохраняет работоспособность в широком диапазоне напряжения питания до 440 В AC, что обеспечивает работу прибора даже в самых тяжёлых аварийных режимах сети.

Преимущества

УЗМ-16 объединяет в одном модульном корпусе шириной 18 мм (1 модуль) четыре функции: двухпороговую защиту от повышенного и пониженного напряжения с регулируемыми порогами, варисторную защиту от импульсных скачков, индикацию причины аварии и переключаемую задержку автоматического повторного включения. Это делает УЗМ-16 универсальным решением для защиты однофазной техники номинальным током до 16 А.

В отличие от моделей с фиксированными порогами, в УЗМ-16 пользователь самостоятельно настраивает верхний (240…290 В) и нижний (120…210 В) пороги поворотными переключателями — по 10 ступеней каждый. Это позволяет точно подобрать настройки под характер сети и тип защищаемой нагрузки.

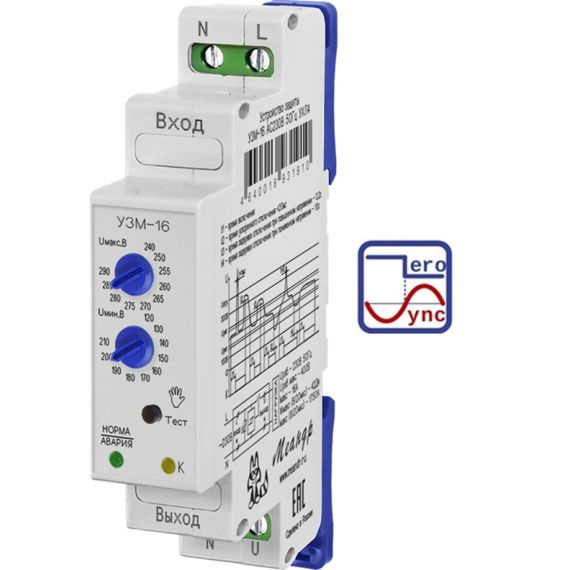

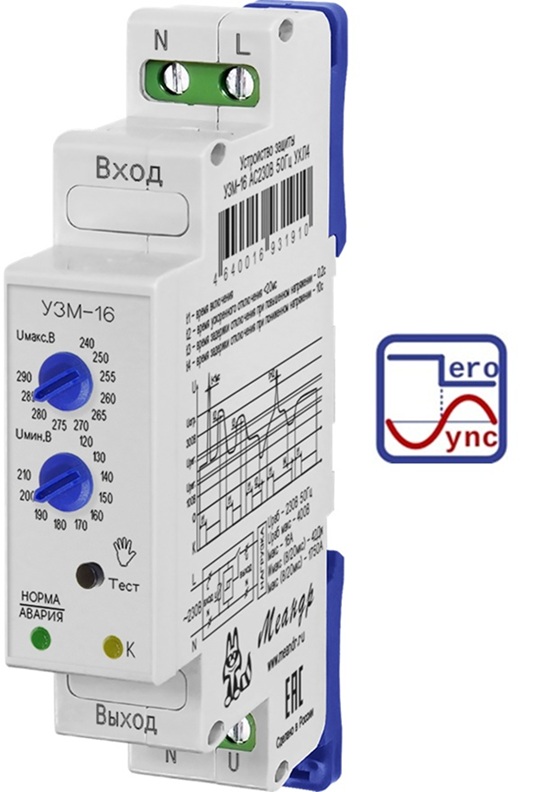

Реализована технология синхронного включения «zero sync» — замыкание контактов реле происходит при переходе сетевого напряжения через ноль. Это уменьшает пусковые броски тока в нагрузку, продлевая срок службы контактов реле и подключённой техники. Двухцветный индикатор причины аварии и индикатор состояния реле облегчают диагностику без подключения вольтметра. Встроенный варистор 42 Дж защищает измерительный тракт прибора от импульсных скачков сетевого напряжения.

Ключевые особенности

• Контроль повышения и снижения напряжения сети — двухпороговая защита однофазных потребителей
• Технология «zero sync» — замыкание контактов реле при переходе сетевого напряжения через ноль (уменьшает пусковые броски)
• Регулируемые пользователем верхний и нижний пороги срабатывания поворотными переключателями (по 10 ступеней)
• Индикатор состояния встроенного реле и двухцветный индикатор аварийных ситуаций — мгновенная визуальная диагностика
• Встроенная варисторная защита 42 Дж от импульсных скачков сетевого напряжения
• Корпус шириной 18 мм (1 модуль), монтаж на DIN-рейку или на ровную поверхность

Виды защиты, реализуемые УЗМ-16

Принцип работы

После подачи сетевого напряжения встроенный микроконтроллер непрерывно измеряет действующее значение сетевого напряжения и сравнивает его с порогами, заданными поворотными переключателями на лицевой панели. При выходе напряжения за установленные пороги нагрузка отключается через нормально-разомкнутый контакт (16 А AC1). После восстановления нормальных параметров сети нагрузка автоматически подключается обратно с переключаемой задержкой 10 секунд или 6 минут — большая задержка применяется для защиты компрессоров холодильников и кондиционеров.

Подключение нагрузки происходит при переходе сетевого напряжения через ноль (технология «zero sync»), что минимизирует пусковые броски тока. Двухцветный индикатор причины аварии на лицевой панели указывает на конкретный тип отключения (повышенное или пониженное напряжение).

Климатическое исполнение и места установки

УЗМ-16 выпускается в двух исполнениях по температуре: УХЛ4 (−25…+55 °C) и УХЛ2 (−40…+55 °C, для холодного климата). Изделие монтируется на стандартную DIN-рейку 35 мм или на ровную поверхность. На рейке занимает один модуль (18 мм). Степень защиты корпуса IP20 — изделие предназначено для установки в шкафы и щиты в сухих закрытых помещениях.

Где применяется УЗМ-16

Информация для заказа

Пример схемы подключения

Назначение

УЗМ-16 — однофазное устройство защиты многофункциональное номиналом 16 А в корпусе шириной 18 мм (1 модуль) для DIN-рейки. Предназначено для защиты бытовой техники и оборудования в квартирах, частных домах и офисах от работы на повышенном или пониженном сетевом напряжении, а также от разрушающего воздействия импульсных скачков, вызванных работой близкорасположенных электродвигателей, магнитных пускателей и электромагнитов.

УЗМ-16 оснащено двухпороговой регулируемой пользователем защитой как от повышения, так и от понижения напряжения. Сохраняет работоспособность в широком диапазоне напряжения питания до 440 В АС. Доступно в двух климатических исполнениях: УХЛ4 (−25…+55 °C) и УХЛ2 (−40…+55 °C).

Ключевые особенности

• Контроль повышения / снижения напряжения сети, регулируемые верхний и нижний пороги
• Синхронное включение реле (zero sync) — замыкание контактов при переходе сетевого напряжения через ноль
• Регулируемые пользователем верхний и нижний пороги срабатывания поворотными переключателями
• Индикатор состояния встроенного реле и двухцветный индикатор аварийных ситуаций
• Встроенная варисторная защита от импульсных скачков сетевого напряжения
• Корпус шириной 18 мм (1 модуль), монтаж на DIN-рейку

Принцип работы

УЗМ-16 непрерывно контролирует сетевое напряжение и сравнивает его с регулируемыми пользователем порогами: верхний 240…290 В, нижний 120…210 В. При выходе напряжения за пределы порогов силовое реле размыкает фазный проводник и обесточивает нагрузку. Технология «zero sync» обеспечивает замыкание контактов реле только в момент перехода сетевого напряжения через ноль — это снижает износ контактов и продлевает срок службы устройства. Встроенный варистор гасит импульсные перенапряжения до 42 Дж, время срабатывания импульсной защиты не превышает 25 нс.

Задержка повторного включения нагрузки переключается пользователем DIP-переключателем на лицевой панели: 10 секунд для обычной нагрузки или 6 минут для оборудования с компрессором (холодильники, кондиционеры, тепловые насосы, насосные станции).

Область применения

Защита бытовой техники чувствительной к качеству питания (холодильники, морозильные камеры, аудио- и видеотехника, компьютеры, котлы отопления, насосы), розеточных групп квартир и офисов с малой и средней нагрузкой. Благодаря компактному корпусу 18 мм размещается в групповом щите рядом с автоматическими выключателями.

Пример схемы подключения
