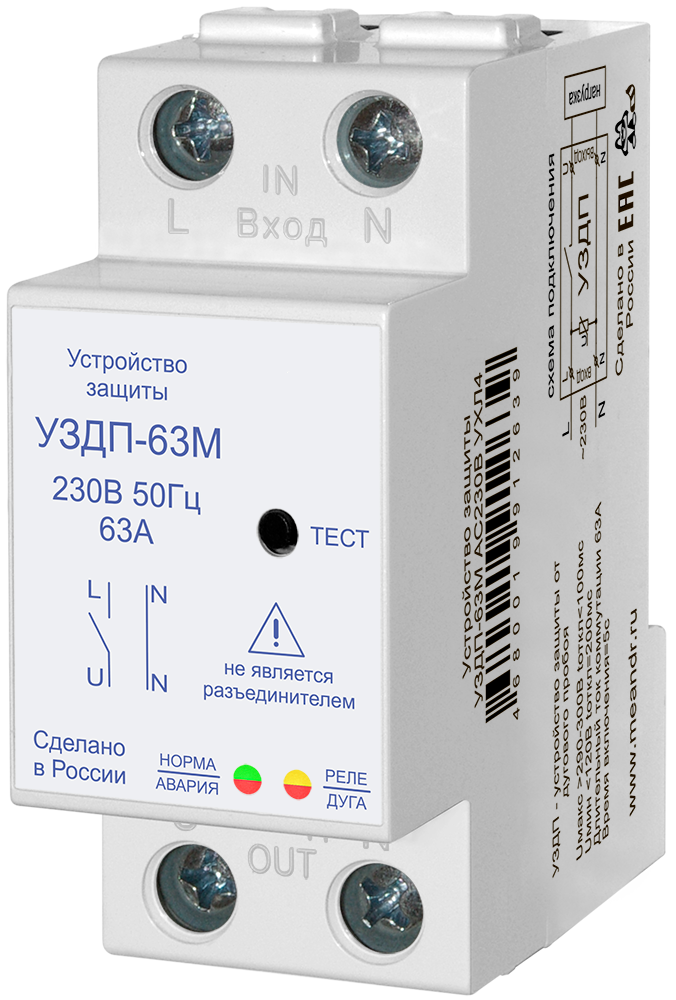

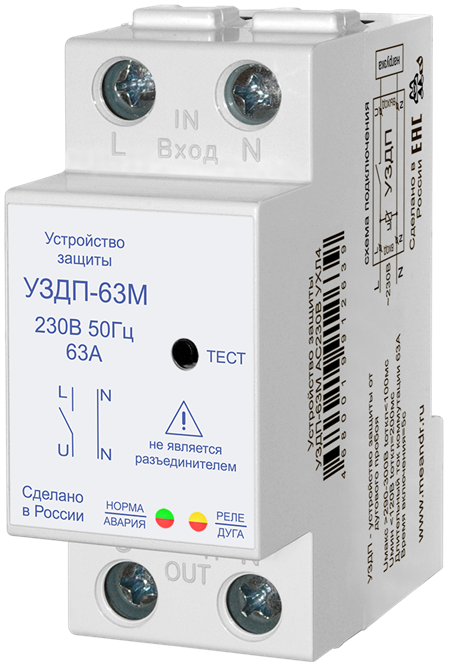

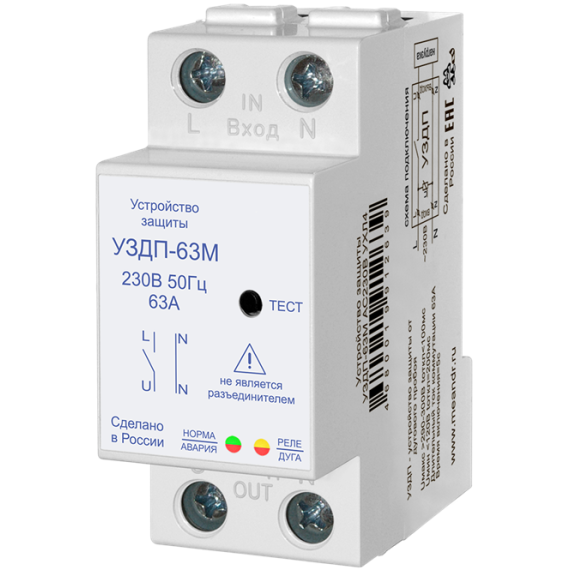

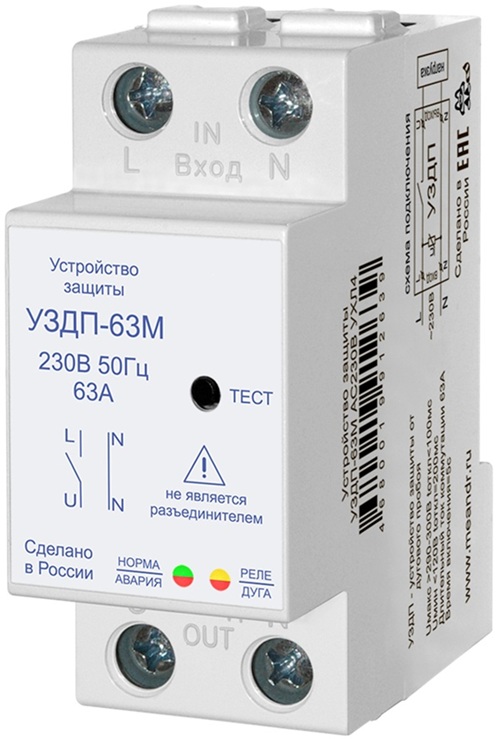

Устройство защиты УЗДП-63М
Устройство защиты УЗДП-63М
Написать отзыв
4 391.00 ₽
В корзину

Устройство защиты УЗДП-63М

4680019912639
Написать отзыв
+ −

Минимальное количество для товара "Устройство защиты УЗДП-63М" 1.

Список вариантов товара

Назначение

УЗДП-63М (AFDD) — однофазное устройство защиты от возникновения дугового пробоя номиналом 63 А для установки на DIN-рейку. Контролирует электропроводку и обесточивает повреждённый участок цепи при возникновении последовательной или параллельной электрической дуги. Дополнительно отключает нагрузку при опасном повышении или понижении сетевого напряжения. Алгоритм детектирования дуги и характеристики устройства соответствуют требованиям ГОСТ IEC 62606-2016.

Преимущества

Устройство оснащено интеллектуальным алгоритмом многократного автоматического повторного включения (АПВ) с двухступенчатой логикой работы, что минимизирует ложные отключения и исключает необходимость ручного вмешательства при кратковременных помехах.

Например, если причина сигнала дугового пробоя носила временный характер (помеха от работающего инструмента и т. д.), питание успешно восстанавливается без участия человека.

Ключевые особенности

  • Защита от дугового пробояЗащита потребителей от возникновения дугового пробоя в электропроводке
  • Защита по напряжениюЗащита от повышенного и пониженного сетевого напряжения
  • Варистор 200 ДжВстроенная варисторная защита от импульсных скачков сетевого напряжения (200 Дж)
  • ИндикаторыДвухцветные индикаторы состояния реле и аварийных ситуаций
  • Корпус 35 ммКорпус шириной 35 мм (2 модуля), монтаж на DIN-рейку

Виды аварийной дуги, на которые реагирует УЗДП

Виды аварийной дуги Возможные причины Возможные последствия без средств защиты Возможные средства защиты
Последовательная дуга Последовательная дуга на проводнике L Последовательная дуга на проводнике N Плохой контакт в розетке. Плохой контакт в винтовых соединениях. Повреждённый провод. Воспламенение и пожар УЗДП
Параллельная дуга Параллельная дуга между фазой и нулём Повреждённая / недостаточная изоляция в проводах. Попадание воды на открытые контакты. Воспламенение и пожар УЗДП
Параллельная дуга на землю Параллельная дуга на землю Повреждённая / недостаточная изоляция в проводах. Попадание воды на открытые контакты. Воспламенение и пожар УЗО + УЗДП

Принцип работы

После обнаружения сигнала дугового пробоя устройство выполняет до двух попыток автоматического повторного включения с интервалом контроля 30 секунд и 4 минуты.

При третьей проверке УЗДП переходит в режим «память аварии» и в дальнейшем не подаёт напряжение в защищаемую цепь автоматически. Сброс осуществляется кнопкой «Тест» на лицевой панели или по сбросу питания. Также перед каждым включением силового реле выполняется самотестирование измерительного тракта.

Наглядная работа устройства

Видео: работа устройства защиты от дугового пробоя в реальных условиях (источник — ООО «МЕАНДР», смотреть на RuTube)
Анимация: возникновение дугового пробоя при подключении чайника в качестве нагрузки
Анимация: возникновение дугового пробоя при работе чайника как нагрузки

Климатическое исполнение и места установки

УЗДП-63М УХЛ4 (−25…+55 °C, артикул 4680019912639) — для квартирных и домовых щитов в отапливаемых помещениях: квартиры, индивидуальные жилые дома, офисы, торговые помещения, гостиницы, апартаменты.

УЗДП-63М УХЛ2 (−40…+55 °C, артикул 4680019912646) — для уличных и неотапливаемых объектов: щиты учёта на фасадах и опорах, сезонные жилые дома и дачи, гаражи, мастерские, сельскохозяйственные постройки, неотапливаемые склады, объекты в северных регионах.

По электрическим характеристикам исполнения идентичны.

Обязательная установка УЗДП по нормативным требованиям

С 1 марта 2024 года в соответствии с требованиями СП 256.1325800 и Постановлением Правительства РФ № 510 установка УЗДП стала обязательной при новом строительстве, реконструкции, капитальном ремонте и эксплуатации электроустановок следующих объектов:

Социальные и общественные учреждения

  • Школы и детские сады (дошкольные и общеобразовательные организации)
  • Больницы и медицинские организации
  • Дома престарелых и специализированные учреждения для инвалидов
  • Общежития и хостелы
  • Спальные корпуса организаций отдыха детей и их оздоровления

Жилые здания

  • Многоквартирные жилые дома высотой более 50 метров
  • Одноквартирные жилые дома (коттеджи) площадью более 150 м²

Ограничения по применению

ВНИМАНИЕ!

Пожалуйста, внимательно ознакомьтесь с условиями, при которых устройство может работать некорректно.

  1. Работа с PLC-модемами. Изделие не работает в цепях с PLC-модемами (передача данных по сети 230 В).
  2. Использование с частотными преобразователями. В цепях, содержащих частотные преобразователи, устройство не применять. Причина: частотные преобразователи существенно искажают форму синусоиды сети, что может приводить к ложным срабатываниям устройства.
  3. Люминесцентные лампы с аналоговой ПРА. При включении люминесцентных источников освещения с аналоговой пускорегулирующей аппаратурой (ПРА) и аналоговыми стартерными устройствами возможно срабатывание УЗДП. Важно: это является нормальной реакцией устройства, так как для запуска таких систем освещения осуществляется зажигание дуги в стартерных устройствах.
  4. Светодиодные источники освещения (LED). Светодиодные источники освещения в момент включения формируют импульс высокой энергии (пусковой ток), который также может вызвать срабатывание УЗДП.
ВНИМАНИЕ! УЗДП-63М не заменяет автоматические выключатели, УЗО и УЗИП — устройство применяется совместно с ними как самостоятельный класс защиты. Не заменяет также реле контроля напряжения и прочие аппараты защиты.

Примеры схем подключения

УЗДП-63М после однополюсного автомата
Схема 1. После однополюсного автомата (АВ 1P)
УЗДП-63М после автомата 1P и УЗО
Схема 2. После автомата 1P и УЗО
УЗДП-63М после двухполюсного автомата
Схема 3. После двухполюсного автомата (АВ 2P)
УЗДП-63М после АВДТ
Схема 4. После дифференциального автомата (АВДТ)

Бренд
МЕАНДР
Время отключения нагрузки при критическом верхнем пороге
не более 0.1с
Время отключения нагрузки при критическом нижнем пороге
не более 0.5с
Время срабатывания импульсной защиты, менее
25нс
Габаритные размеры
86x35x64 мм
Гарантия производителя
5 лет
Гистерезис - возврат верхнего и нижнего порога от установленного значения
3%
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Критический верхний порог отключения нагрузки, В
290 ± 5В
Критический нижний порог отключения нагрузки, В
120 ± 5В
Макс. ток поглощения (одиночный импульс 8/20мкс)
6000А
Максимальная коммутируемая мощность (АС1 250В), не более
15.7кВт
Максимальная коммутируемая мощность (АС3 250В), не более
6.25кВт
Максимальная механическая износостойкость контактов, не менее
1000000 циклов
Максимальная электрическая износостойкость контактов, не менее
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальная энергия поглощения (одиночный импульс 10/1000мкс)
200Дж
Максимальное напряжение питания
AC440В
Максимальный ток нагрузки АС1 (активная), при подключении по схемам (рис. 1
63
Максимальный ток нагрузки АС1 (активная), при подключении по схемам (рис. в
50
Максимальный ток нагрузки АС3 (индуктивная, реактивная), А
25
Масса брутто, не более
0.19кг
Момент затяжки винтового соединения клеммы, не более
2.8Н*м
Номинальное напряжение питания (по исполнениям)
AC230В
Номинальный ток нагрузки (АС1 активная, резистивная), А
63
Номинальный ток нагрузки (АС3 индуктивная, реактивная), А
25
Относительная влажность воздуха
до 80% (при 25°С)
Полное наименование
Устройство защиты УЗДП-63М УХЛ4
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Потребляемая мощность, не более
1.5Вт
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Режим работы
круглосуточный
Сечение подключаемых проводов
0.5-33мм² (20-2 AWG)
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70
Ток перегрузки/время воздействия (без сваривания контактов)
3000А
Ток перегрузки/время воздействия без сваривания контактов
2000А / 0.01с
Уровень ограничения напряжения при токе помехи 100А, не более
1.2кВ
Частота напряжения питания
50Гц
Климатическое исполнение
УХЛ4

Руководство по эксплутации (uzdp-63m-v07.pdf, 324 Kb) [Скачать]

Руководство по эксплутации (uzdp-63m-v06.pdf, 669 Kb) [Скачать]

3d модель (uzdp-63m.zip, 2,031 Kb) [Скачать]
