Назначение

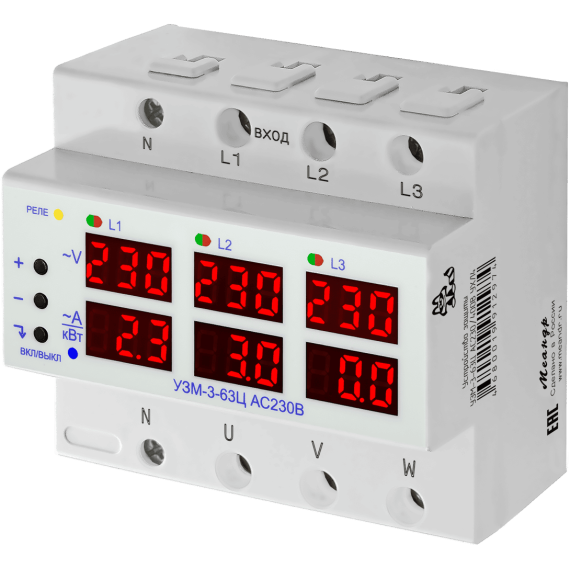

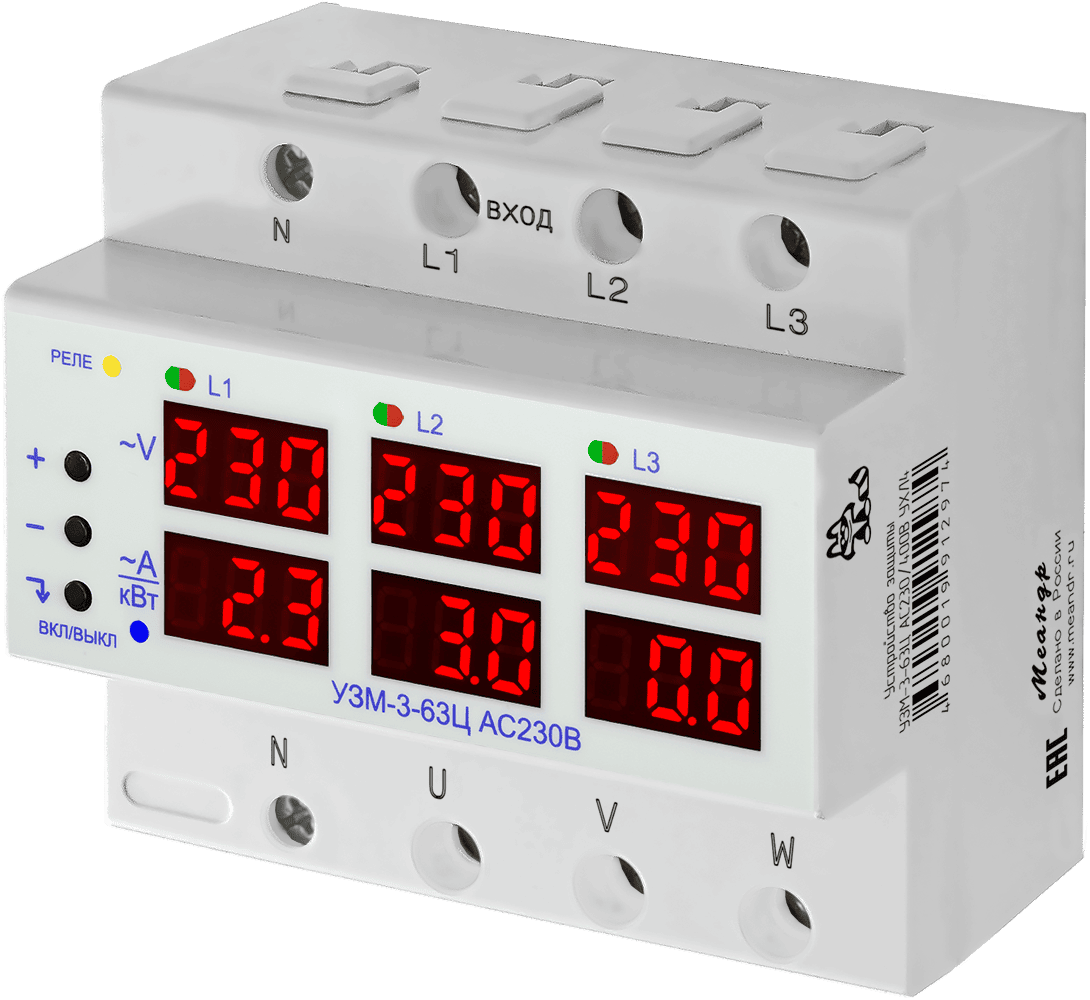

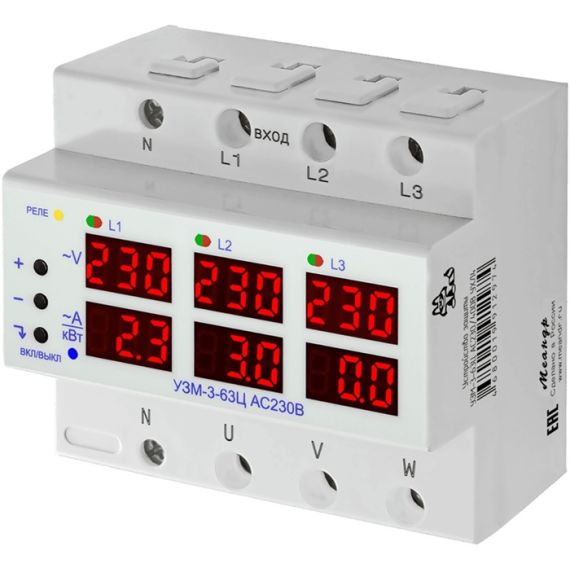

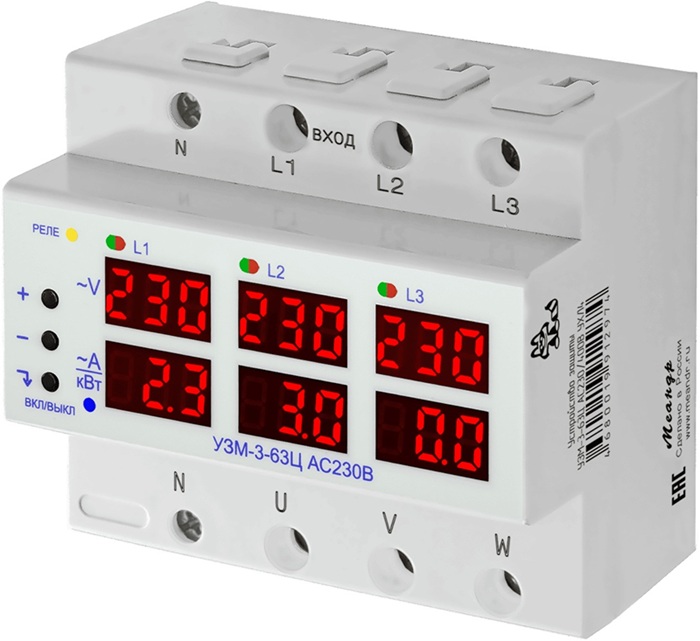

УЗМ-3-63Ц — устройство защиты многофункциональное для трёхфазных сетей с нейтралью (3P + N) с цифровыми LED-дисплеями по каждой фазе и силовыми контактами на ток до 63 А на каждую фазу. Предназначено для отключения нагрузки от трёхфазной сети при возникновении аварийных ситуаций: повышении или понижении напряжения, обрыве и слипании фаз, асимметрии и нарушении чередования фаз, обрыве нейтрали, отклонении частоты сети.
Главное отличие от модели УЗМ-3-63К — встроенные цифровые дисплеи на каждую фазу, отображающие в реальном времени напряжение, ток и мощность по каждой из трёх фаз. Это даёт владельцу объективную картину качества трёхфазного питания и асимметрии нагрузки без отдельных вольтметров и амперметров. Дополнительно Ц-серия имеет настраиваемый порог отключения по превышению потребляемой мощности (0,5…13 кВт).
Корпус шириной 105 мм (6 модулей) для монтажа на DIN-рейку. Выпускается в климатическом исполнении УХЛ4 (−25…+55 °C) по ГОСТ 15150-69.
Преимущества
В отличие от УЗМ-3-63К, цифровая модель УЗМ-3-63Ц показывает текущие параметры сети по каждой фазе на трёх отдельных LED-дисплеях — напряжение, ток и мощность. Это позволяет быстро выявить асимметрию нагрузки, перекос фаз и оценить качество электроснабжения без подключения внешних измерительных приборов.
Силовые контакты выдерживают ток до 63 А на каждую фазу (АС1) — устройство коммутирует нагрузку напрямую, без необходимости устанавливать дополнительные пускатели или контакторы для номинальных режимов. Суммарный ток по трём фазам — до 96 А.
Регулируемые с лицевой панели верхний (240–295 В) и нижний (120–210 В) пороги срабатывания, регулируемая задержка включения от 2 секунд до 8 минут и порог отключения по мощности (0,5–13 кВт) — точная настройка под характер нагрузки и качество конкретной сети.
Ключевые особенности
Контроль повышения и снижения напряжения сети, контроль отклонения частоты сети
Контроль обрыва, слипания, асимметрии и чередования фаз, обрыва нейтрали
Измерение параметров сети (напряжение, ток, мощность) по каждой фазе и индикация на LED-дисплеях
Индикатор состояния встроенного реле и двухцветные индикаторы аварийных ситуаций
Встроенная варисторная защита от высоковольтных импульсных скачков сетевого напряжения (200 Дж)
Корпус шириной 105 мм (6 модулей), монтаж на DIN-рейку
Виды защиты, реализуемые УЗМ-3-63Ц
| Вид защиты | На что реагирует устройство | Что предотвращает | Способ срабатывания |
|---|
| От повышенного напряжения | Превышение установленного верхнего порога (регулировка 240…295 В) на любой из фаз | Выгорание электроники, ламп и LED-источников, пробой блоков питания, повреждение электродвигателей | Размыкание силового реле за 30 мс при критических скачках, автоматический возврат после восстановления и истечения задержки |
| От пониженного напряжения | Снижение ниже установленного нижнего порога (регулировка 120…210 В) на любой из фаз | Перегрев обмоток электродвигателей, выход из строя компрессоров холодильников и кондиционеров, отказ автоматики | Размыкание силового реле, автоматический возврат после восстановления параметров и истечения задержки повторного включения |
| По нарушению фазных режимов | Обрыв любой из трёх фаз или нейтрали, слипание фаз, нарушение чередования (порядка) фаз, асимметрия фаз | Перегорание обмоток электродвигателей при работе на двух фазах, обратное вращение, выход из строя трёхфазной техники, опасные потенциалы на нагрузке при обрыве нейтрали | Размыкание силового реле, индикация конкретной причины аварии на лицевой панели |
| По отклонению частоты сети | Выход частоты сети за допустимые пределы (важно при работе от генератора) | Сбои в работе электроники, нестабильную работу преобразователей частоты и УБП | Размыкание силового реле, возврат после стабилизации частоты |
| От импульсных перенапряжений | Коммутационные броски напряжения | Гибель импульсных блоков питания, плат управления, электронных компонентов | Поглощение энергии импульса встроенным варистором (до 200 Дж, время срабатывания 25 нс) |
| По превышению потребляемой мощности | Превышение установленного пользователем порога (регулировка 0,5…13 кВт) | Перегрузку проводки, автоматических выключателей и кабельных линий, перегрев контактов | Отключение нагрузки до устранения причины перегрузки |
Принцип работы

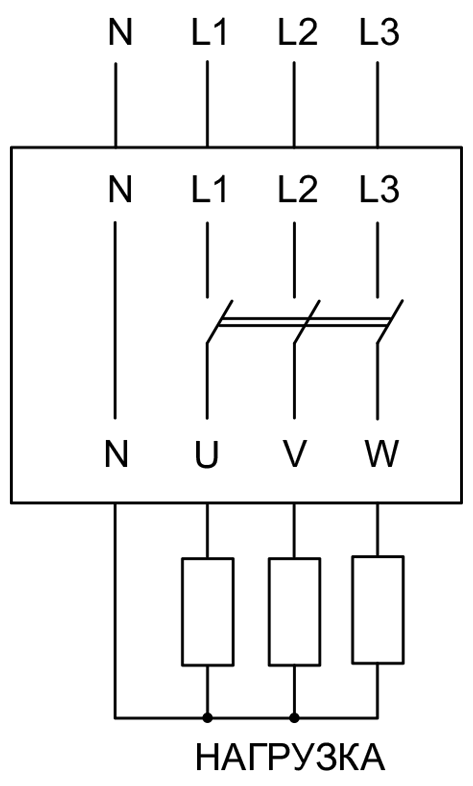

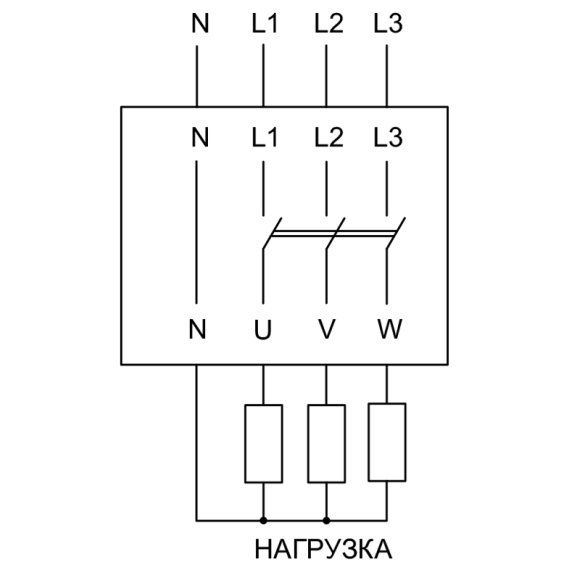

УЗМ-3-63Ц непрерывно измеряет действующее значение напряжения (True RMS, диапазон 100–440 В) и ток нагрузки (True RMS, диапазон 0,6–65 А) по каждой из трёх фаз. При выходе напряжения за установленные пользователем пороги, при выходе частоты сети за допустимые пределы или при превышении установленного порога мощности (0,5–13 кВт) силовое реле синхронно коммутирует три фазы и обесточивает нагрузку. Нулевой проводник проходит транзитом и не коммутируется.
Устройство непрерывно контролирует наличие, чередование и слипание фаз, обрыв нейтрали. При любом из этих нарушений размыкаются обе переключающие контактные группы, а причина аварии отображается двухцветными индикаторами на лицевой панели. Время срабатывания при критических скачках напряжения — не более 30 мс.
Задержка повторного включения настраивается пользователем в диапазоне от 2 секунд до 8 минут, что позволяет подобрать оптимальное время восстановления под характер защищаемой нагрузки: короткое для освещения и электроники, продолжительное для холодильного и компрессорного оборудования. Перед каждым включением реле выполняется внутренний контроль состояния измерительного тракта.
На трёх LED-дисплеях устройство показывает текущие значения напряжения, тока и мощности по каждой фазе. Это позволяет оперативно оценивать асимметрию нагрузки, отслеживать качество питания и выявлять перекос фаз без отдельных измерительных приборов. Дополнительно реализована возможность отключения и включения нагрузки внешней кнопкой через клеммы Y1, Y2 (откл — вкл).
ВНИМАНИЕ!
УЗМ-3-63Ц не заменяет автоматические выключатели, УЗО, УЗИП и УЗДП — устройство применяется совместно с ними как самостоятельный класс защиты по качеству трёхфазного напряжения и потребляемой мощности.
Климатическое исполнение и места установки
УЗМ-3-63Ц АС230 В / АС400 В УХЛ4 (артикул 4680019912974) — выпускается только в исполнении УХЛ4 (−25…+55 °C), для отапливаемых помещений: распределительные щиты на промышленных и инфраструктурных объектах, серверные и машинные залы, котельные с отоплением, насосные станции в отапливаемых помещениях, торговые и офисные здания, ВРУ и ГРЩ административных и общественных зданий, цеха с круглогодичным отоплением.
Если установка планируется на улице, на фасаде, в неотапливаемом помещении или в северных регионах — следует использовать аналоговую модель УЗМ-3-63К, которая выпускается в двух климатических исполнениях (УХЛ4 и УХЛ2, −40…+55 °C), но без цифровых дисплеев и без функции контроля мощности.
Где применяется УЗМ-3-63Ц
Промышленные предприятия и цеха
Защита трёхфазных электродвигателей насосов, компрессоров, вентиляторов и станочного оборудования, систем приточно-вытяжной вентиляции и кондиционирования. Цифровые дисплеи позволяют оперативно отслеживать качество питания и выявлять асимметрию нагрузки до того, как она приведёт к выходу оборудования из строя.
Котельные, насосные и тепловые пункты
Защита групповых щитов с насосной автоматикой, тепловых насосов, компрессоров и вспомогательного оборудования. Регулируемая задержка включения 2 с — 8 мин позволяет точно настроить устройство под характер пусковых нагрузок компрессорной техники.
Серверные, машинные залы и связь
Защита трёхфазного питания серверных стоек, систем бесперебойного питания, телекоммуникационного и сетевого оборудования. Контроль частоты и асимметрии особенно важен при работе от резервного генератора.
Коммерческие и общественные здания
Защита ВРУ и ГРЩ торговых центров, гостиниц, школ, детских садов, медицинских учреждений и офисных зданий. Дисплеи и индикация причины аварии обеспечивают объективную фиксацию проблем с электроснабжением для взаимодействия с энергосбытом.
Загородные дома и коттеджи с трёхфазным вводом
Защита распределительных щитов в частных домах с трёхфазным питанием 380 В: тепловые насосы, насосные станции, системы «умный дом», бассейны и сауны, электрокотлы. Контроль фазных режимов критичен для трёхфазных двигателей и инверторных систем.
Ограничения по применению
ВНИМАНИЕ!
Перед установкой ознакомьтесь с условиями, при которых работа устройства может быть некорректной.
- Только в трёхфазных сетях с нейтралью. УЗМ-3-63Ц рассчитан на сети 3P + N (трёхфазная четырёхпроводная) с глухозаземлённой нейтралью. Применение в сетях без нейтрали (IT, 3-проводные) или в однофазных сетях не предусмотрено.
- Климатическое исполнение только УХЛ4. Устройство не предназначено для установки в уличных щитах, на фасадах и в неотапливаемых помещениях. Для таких условий применяйте УЗМ-3-63К в исполнении УХЛ2.
- Цепи с частотными преобразователями. При работе ЧРП форма синусоиды сети значительно искажается. УЗМ-3-63Ц измеряет напряжение методом True RMS и в большинстве случаев работает корректно, но при сильных искажениях возможны ложные срабатывания. Не рекомендуется устанавливать УЗМ-3-63Ц непосредственно на нагрузку с ЧРП — устанавливайте до ЧРП на стороне ввода.
- Стабилизаторы и разделительные трансформаторы. Подключение стабилизатора или разделительного трансформатора после УЗМ-3-63Ц лишает устройство возможности контролировать реальное напряжение в нагрузке — контроль идёт только до стабилизатора. Правильное место установки УЗМ — перед стабилизатором (на стороне ввода).
- Совместное применение с другими аппаратами защиты. УЗМ-3-63Ц защищает по уровню напряжения, частоте, асимметрии и мощности, но не реагирует на сверхтоки, короткие замыкания, токи утечки и дуговой пробой. Совместно с УЗМ обязательно устанавливаются автоматические выключатели, УЗО (при необходимости) и УЗДП.
