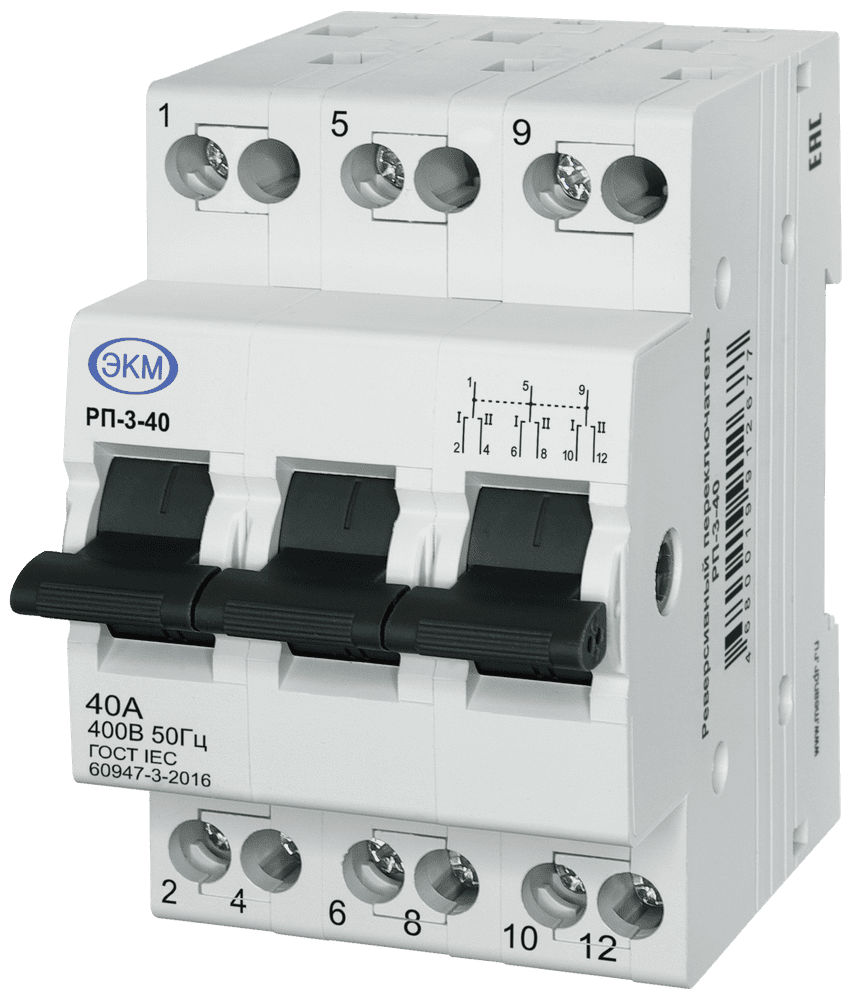

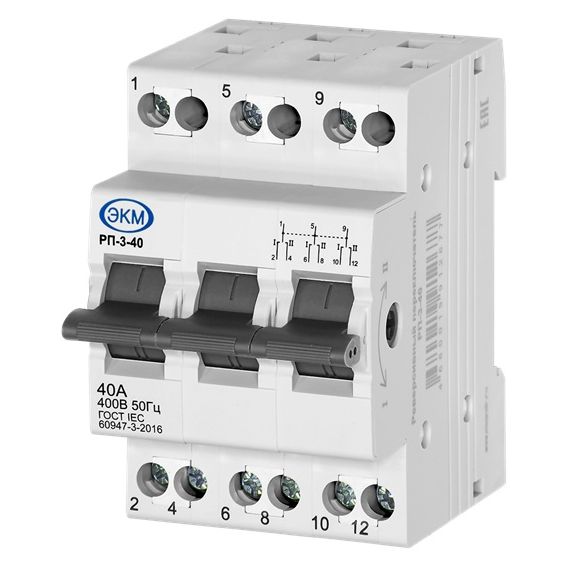

Реверсивный переключатель РП-3 40А

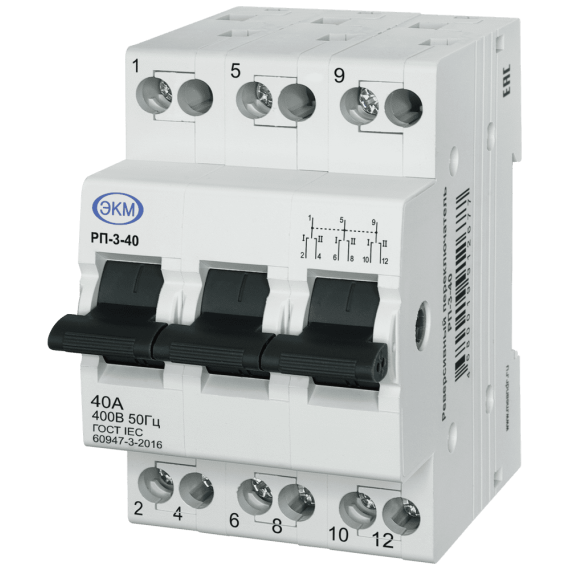

Реверсивный переключатель РП-3
Написать отзыв
1 691.00 ₽
В корзину

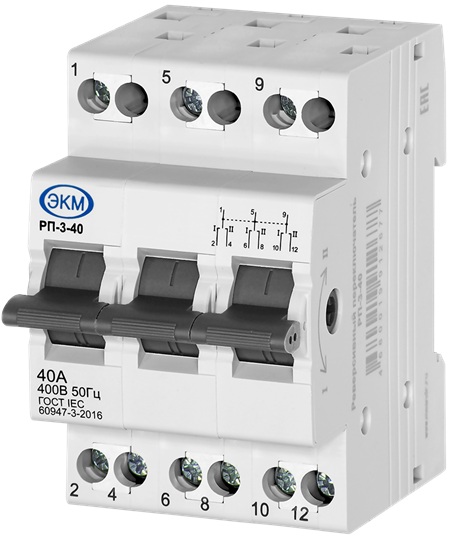

Реверсивный переключатель РП-3

4680019912677
Написать отзыв
+ −

Минимальное количество для товара "Реверсивный переключатель РП-3" 1.

Список вариантов товара

Назначение

РП-3 — реверсивный переключатель трехфазный для ручного переключения трех проводников с одного ввода на другой. Рубильник реверсивный трехфазный имеет три полюса и одновременно переключает три фазных проводника L1, L2 и L3. РП-3 выпускается в исполнениях на 40, 63 и 100 А, рассчитан на номинальное рабочее напряжение AC 400 В и частоту 50/60 Гц. Устанавливается на DIN-рейку 35 мм.

Серия реверсивных переключателей РП

ПараметрРП-1РП-2РП-3РП-4
Число полюсов1234
Номинальное рабочее напряжение230 В AC — 40/63 А; 400 В AC — 100 А400 В AC400 В AC400 В AC
Габариты 40 А, мм18×80×8336×80×8354×80×8372×80×83
Габариты 63 А, мм18×79×9436×79×9454×79×94Появится в 2027
Габариты 100 А, мм36×78×8472×78×84108×78×84—

Как выбрать количество полюсов? Число полюсов показывает, сколько проводников электрической цепи переключаются одновременно. РП-1 переключает один проводник, РП-2 — два, РП-3 — три, РП-4 — четыре. РП-3 используют, когда необходимо одновременно переключать три фазы L1, L2 и L3. РП-4 позволяет одновременно переключать четыре проводника — например, три фазы и нейтраль N. Количество полюсов выбирают по схеме электроснабжения.

Где применяется

  • В трехфазных сетях с двумя вводами питания — 3 фазный реверсивный переключатель позволяет одновременно перевести три фазы с одного ввода на другой.
  • Для трехфазного оборудования с основным и резервным питанием — РП-3 позволяет вручную выбирать ввод, от которого будет работать оборудование.
  • В схемах резервного питания от генератора — реверсивный рубильник трехфазный для генератора позволяет переключать три фазных проводника между вводами, если такая схема предусмотрена системой электроснабжения.

Информация для заказа

Переключатель трехпозиционный реверсивный РП-3 выпускается на максимальные токи 40, 63 и 100 А. При выборе учитывайте рабочий ток и категорию нагрузки: допустимый ток аппарата должен быть не ниже рабочего тока цепи. Для AC1 доступны 40/63/100 А, для AC3 — 14/25/40 А соответственно.

Бренд
ЭКМ
Гарантия производителя
2 года
Диапазон рабочих температур, °C (по исполнениям)
-5 - +40
Исполнение
Стандартная позиция
Максимальная механическая износостойкость контактов, не менее
8500 циклов
Максимальная электрическая износостойкость контактов, не менее
1500 циклов
Максимальный рабочий ток АС1, А
40, 63, 100 (по исполнениям)
Максимальный рабочий ток АС3, А
14, 25, 40 (по исполнениям)
Наличие драгоценных металлов (серебро)
0.3-0.5 г
Напряжение постоянного тока на один полюс, не более
48В
Номинальная частота тока сети, Гц
50/60
Номинальное рабочее напряжение, В
400АС
Относительная влажность воздуха
до 80% (при 25°С)
Потребляемая мощность, не более
0Вт
Производитель
Сторонний
Рабочее положение в пространстве
произвольное
Режим работы
круглосуточный
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP20 / IP20
Температура хранения, °С
-5 - +70
Ток
40
Число полюсов
3 шт.
Полное наименование
Реверсивный переключатель РП-3-40

Руководство по эксплутации (rp-v11.pdf, 972 Kb) [Скачать]
