Назначение

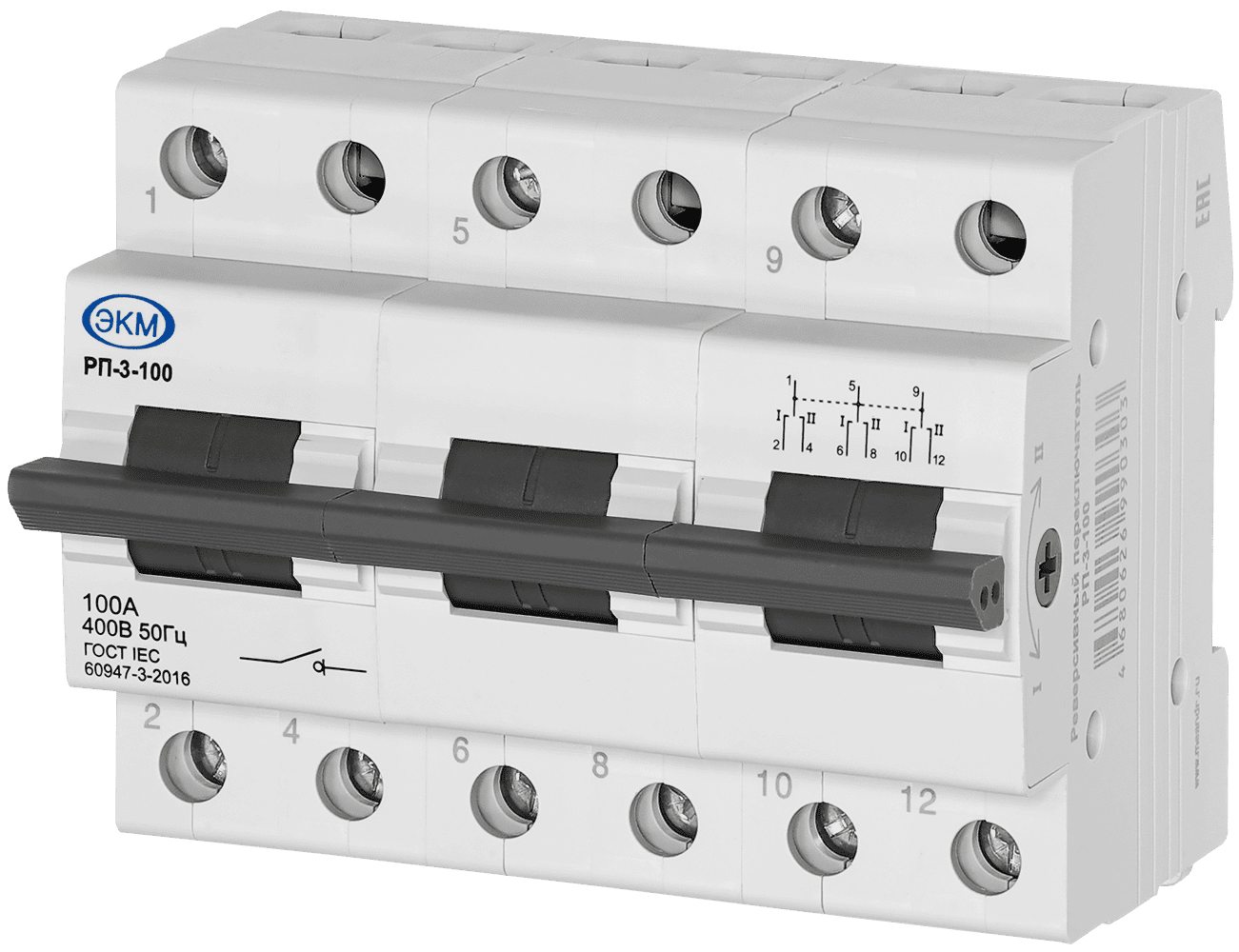

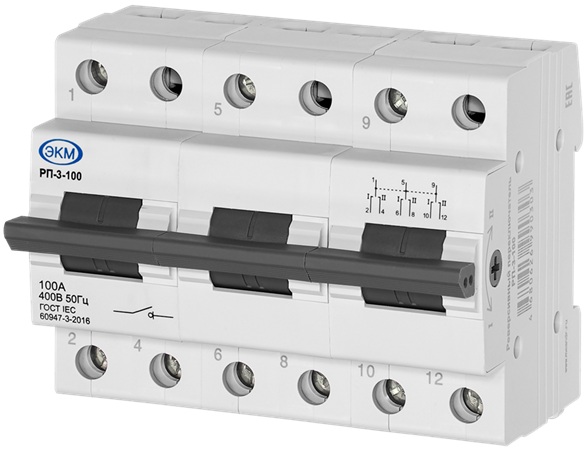

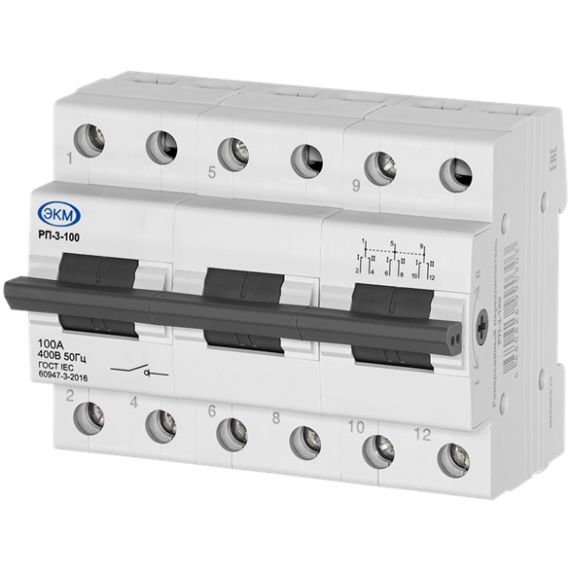

РП-3 — реверсивный переключатель трехфазный для ручного переключения трех проводников с одного ввода на другой. Рубильник реверсивный трехфазный имеет три полюса и одновременно переключает три фазных проводника L1, L2 и L3. РП-3 выпускается в исполнениях на 40, 63 и 100 А, рассчитан на номинальное рабочее напряжение AC 400 В и частоту 50/60 Гц. Устанавливается на DIN-рейку 35 мм.
Серия реверсивных переключателей РП
| Параметр | РП-1 | РП-2 | РП-3 | РП-4 |
|---|---|---|---|---|
| Число полюсов | 1 | 2 | 3 | 4 |
| Номинальное рабочее напряжение | 230 В AC — 40/63 А; 400 В AC — 100 А | 400 В AC | 400 В AC | 400 В AC |
| Габариты 40 А, мм | 18×80×83 | 36×80×83 | 54×80×83 | 72×80×83 |
| Габариты 63 А, мм | 18×79×94 | 36×79×94 | 54×79×94 | Появится в 2027 |
| Габариты 100 А, мм | 36×78×84 | 72×78×84 | 108×78×84 | — |
Как выбрать количество полюсов? Число полюсов показывает, сколько проводников электрической цепи переключаются одновременно. РП-1 переключает один проводник, РП-2 — два, РП-3 — три, РП-4 — четыре. РП-3 используют, когда необходимо одновременно переключать три фазы L1, L2 и L3. РП-4 позволяет одновременно переключать четыре проводника — например, три фазы и нейтраль N. Количество полюсов выбирают по схеме электроснабжения.
Где применяется
- В трехфазных сетях с двумя вводами питания — 3 фазный реверсивный переключатель позволяет одновременно перевести три фазы с одного ввода на другой.
- Для трехфазного оборудования с основным и резервным питанием — РП-3 позволяет вручную выбирать ввод, от которого будет работать оборудование.
- В схемах резервного питания от генератора — реверсивный рубильник трехфазный для генератора позволяет переключать три фазных проводника между вводами, если такая схема предусмотрена системой электроснабжения.
Информация для заказа
Переключатель трехпозиционный реверсивный РП-3 выпускается на максимальные токи 40, 63 и 100 А. При выборе учитывайте рабочий ток и категорию нагрузки: допустимый ток аппарата должен быть не ниже рабочего тока цепи. Для AC1 доступны 40/63/100 А, для AC3 — 14/25/40 А соответственно.
