Устройство защиты УЗМ-50ЦМ

Назначение

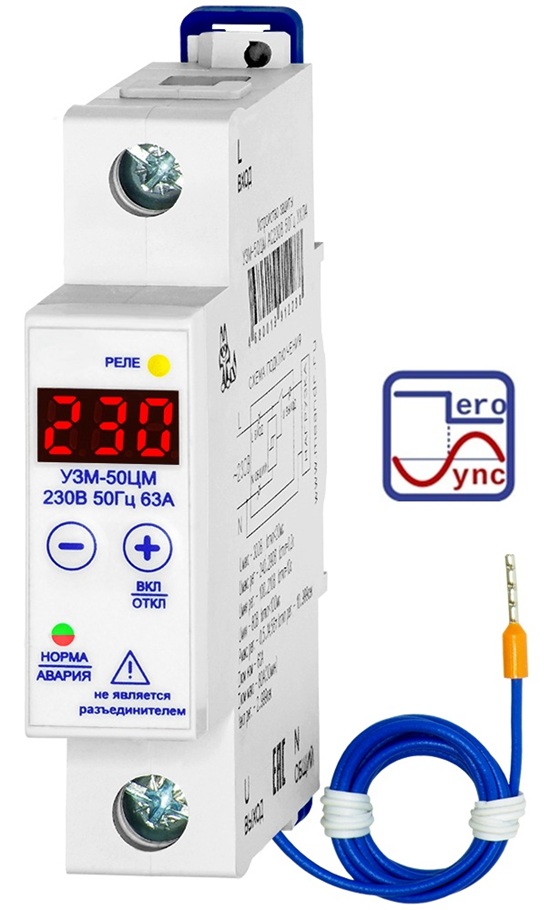

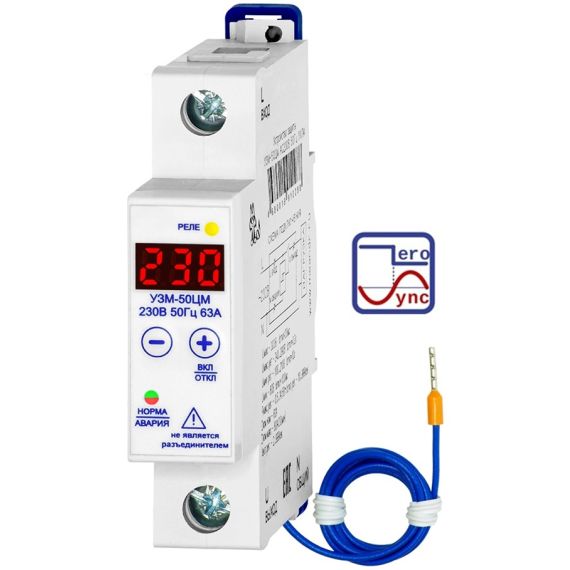

УЗМ-50ЦМ — компактное многофункциональное устройство защиты однофазных потребителей с цифровым LED-дисплеем номиналом 63 А в корпусе шириной 18 мм (1 модуль) для DIN-рейки. Предназначено для защиты бытовой техники и оборудования в квартирах, частных домах, офисах от работы на повышенном или пониженном сетевом напряжении, от импульсных скачков напряжения и от превышения потребляемой мощности.

Устройство непрерывно измеряет действующее значение напряжения (True RMS), ток нагрузки и мощность, отображая значения в реальном времени на встроенном LED-дисплее. В энергонезависимой памяти сохраняются количество отключений, минимальное и максимальное напряжение за всё время работы. Выпускается в двух климатических исполнениях: УХЛ4 (−25…+55 °C) и УХЛ2 (−40…+55 °C).

Преимущества

УЗМ-50ЦМ — это компактная версия УЗМ-50Ц: тот же цифровой функционал, в корпусе вдвое меньше (18 мм вместо 35 мм). В перегруженный квартирный щит, где каждый модуль на счету, помещается там, где полноразмерный 50Ц не поместился бы.

В отличие от аналоговых УЗМ-50/51/51М, ЦМ показывает текущие параметры сети на дисплее и сохраняет историю аварий — это позволяет владельцу видеть, насколько часто и насколько сильно напряжение в его доме отклоняется от нормы, без отдельного вольтметра.

Регулировка верхнего и нижнего порогов напряжения, порога ограничения мощности и задержки повторного включения осуществляется кнопками меню с лицевой панели в широком диапазоне — это позволяет точно настроить устройство под особенности конкретной сети и под конкретное оборудование. Доступно в двух климатических исполнениях (УХЛ4 и УХЛ2), тогда как УЗМ-50Ц выпускается только в УХЛ4 — это даёт возможность использовать ЦМ в уличных щитах и неотапливаемых помещениях.

Ключевые особенности

• Контроль повышения и снижения сетевого напряжения с регулируемыми верхним (240…295 В) и нижним (120…210 В) порогами
• Технология zero sync — замыкание контактов реле в момент перехода напряжения через ноль для увеличения ресурса контактов
• LED-дисплей и измерение True RMS: напряжение, ток, мощность в реальном времени, энергонезависимая память аварий
• Индикатор состояния реле и двухцветный индикатор аварийных ситуаций
• Встроенная варисторная защита от импульсных перенапряжений с поглощаемой энергией 42 Дж
• Компактный корпус шириной 18 мм (1 модуль), монтаж на DIN-рейку, ток нагрузки 63 А

Виды защиты, реализуемые УЗМ-50ЦМ

Принцип работы

УЗМ-50ЦМ непрерывно измеряет действующее значение сетевого напряжения методом True RMS и ток нагрузки. При выходе напряжения за установленные пользователем пороги (верхний 240…295 В, нижний 120…210 В) либо при превышении заданного порога мощности (0,5…14,5 кВт) силовое реле размыкает фазный проводник и обесточивает нагрузку.

Задержка повторного включения настраивается с лицевой панели кнопками меню в диапазоне от 2 до 999 секунд. Это принципиальное отличие УЗМ-50ЦМ от аналоговых УЗМ (где задержка переключается между 10 секундами и 6 минутами) и от УЗДП (где работает алгоритм АПВ с фиксированными интервалами и режимом «память аварии»). Диапазон выставляется секунда за секундой — это позволяет точно подобрать время восстановления под конкретное оборудование: 2–5 секунд для освещения и электроники, 10–30 для компьютеров и аудиосистем, 180–360 для холодильников, кондиционеров, тепловых насосов и насосных станций (компрессору нужно время на сброс давления в магистрали).

Технология «zero sync» обеспечивает замыкание контактов реле строго в момент перехода сетевого напряжения через ноль. Благодаря этому контакты не подгорают от пускового импульса даже при ежедневной коммутации мощных нагрузок типа бойлера или духовки.

На LED-дисплее с тремя строками отображается текущее напряжение, ток нагрузки и потребляемая мощность. В энергонезависимой памяти сохраняются количество отключений с момента установки, минимальное и максимальное напряжение за всё время работы — эти данные не теряются при отключении питания и помогают объективно оценить качество электроснабжения объекта.

Климатическое исполнение и места установки

УЗМ-50ЦМ УХЛ4 (−25…+55 °C, артикул 4680019912615) — для отапливаемых помещений: квартирные и домовые щиты в жилых, офисных и общественных зданиях, гостиницы, апартаменты, офисы, торговые помещения.

УЗМ-50ЦМ УХЛ2 (−40…+55 °C, артикул 4680019912622) — для уличных и неотапливаемых объектов: щиты учёта и распределения на фасадах и опорах, насосные станции, фермерские постройки, неотапливаемые склады и производственные помещения, объекты в северных регионах. Это ключевое преимущество ЦМ перед УЗМ-50Ц, который выпускается только в УХЛ4.

Где применяется УЗМ-50ЦМ

Перегруженные квартирные щиты

Многоквартирные дома со старой проводкой и плотной компоновкой щита, где каждый модуль на счету. УЗМ-50ЦМ занимает один модуль вместо двух и при этом сохраняет полный цифровой функционал — дисплей, регулировку порогов, память аварий.

Уличные и неотапливаемые щиты

Исполнение УХЛ2 (−40…+55 °C) позволяет ставить устройство в вводно-распределительные щиты на фасадах и опорах, в гаражные и хозяйственные постройки, в неотапливаемые склады, мастерские, объекты в северных регионах.

Дачи и сезонные дома

Объекты с длительными перерывами в эксплуатации и зимним обесточиванием: благодаря исполнению УХЛ2 устройство переносит холодное межсезонье и сохраняет работоспособность.

Защита дорогой бытовой техники

Холодильники и морозильные камеры, котлы отопления, насосные станции, серверное и коммутационное оборудование, аудио- и видеотехника, компьютеры. Регулируемый порог мощности 0,5–14,5 кВт позволяет настроить защиту под конкретную нагрузку.

Ограничения по применению

Пример схемы подключения
