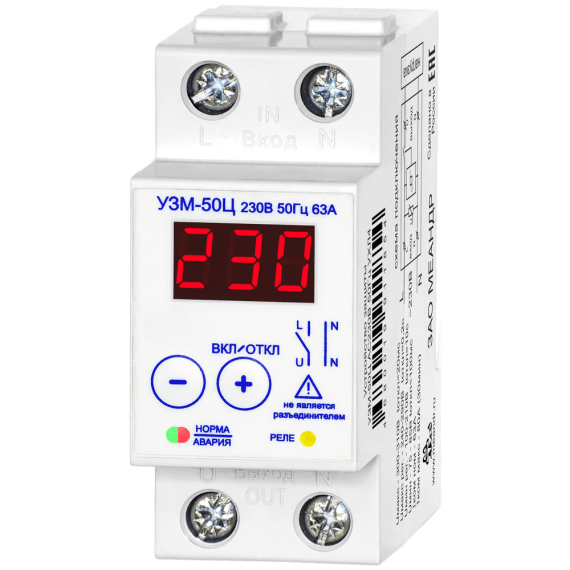

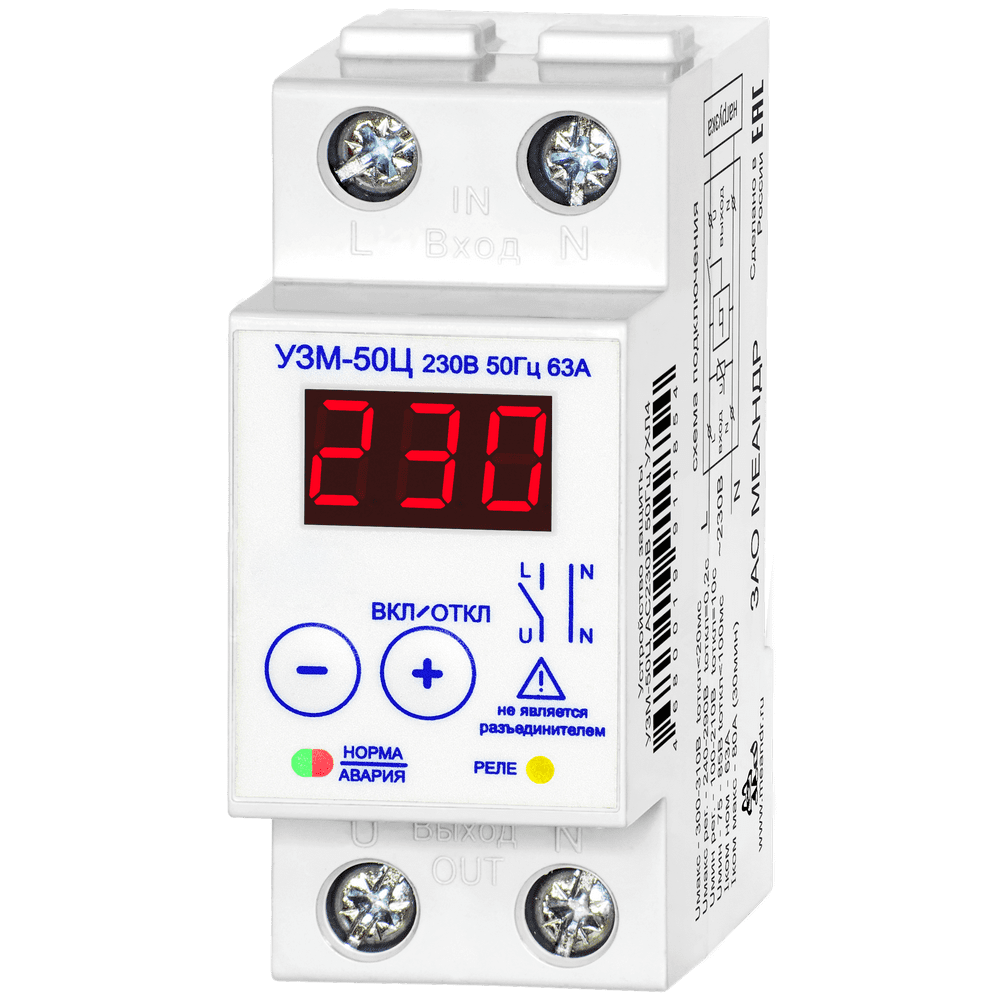

Устройство защиты УЗМ-50Ц — однофазное реле напряжения с цифровым LED-дисплеем и силовыми контактами на ток до 63 А для DIN-рейки. Предназначено для защиты бытовой техники, систем кондиционирования и других однофазных потребителей в квартире, доме, офисе и коммерческих помещениях от работы на повышенном или пониженном сетевом напряжении, а также от скачков напряжения, возникающих при грозовых разрядах и коммутационных процессах в электрической сети.
Устройство оснащено двухпороговой защитой как от повышения, так и от понижения напряжения. Дополнительно УЗМ-50Ц имеет функцию ограничения потребляемой мощности и встроенную энергонезависимую память событий. УЗМ сохраняет работоспособность в широком диапазоне напряжения питания 100...440 В АС, обеспечивая надежную защиту подключенного оборудования даже при значительных колебаниях напряжения сети.
Преимущества
УЗМ-50Ц — старшая модель в линейке однофазных УЗМ с цифровым LED-дисплеем. На лицевой панели в реальном времени отображаются три параметра сети: напряжение, ток и потребляемая мощность. Это позволяет контролировать состояние электросети и фактическую нагрузку без подключения отдельных вольтметров и ваттметров.
Уникальная функция ограничителя мощности — регулируемый порог отключения по превышению потребляемой мощности (0.5…14.5 кВт). Это позволяет защитить проводку и автоматические выключатели от перегрузок и ограничить нагрузку на вводе в квартиру. Силовые контакты выдерживают ток до 63 А (АС1) — устройство коммутирует нагрузку напрямую без необходимости устанавливать пускатели или контакторы для большинства бытовых сценариев.

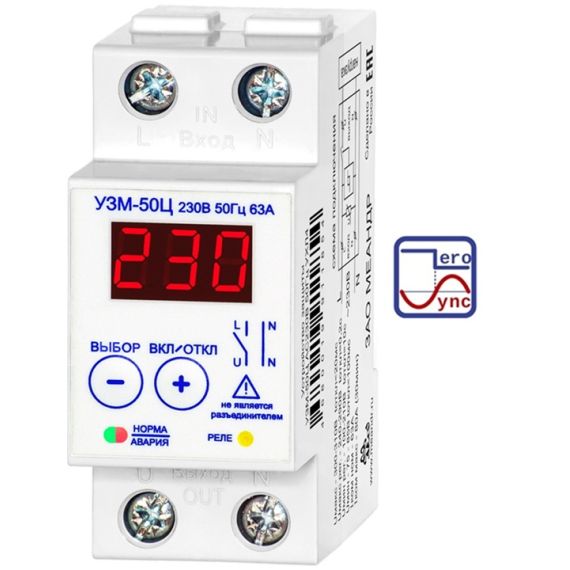

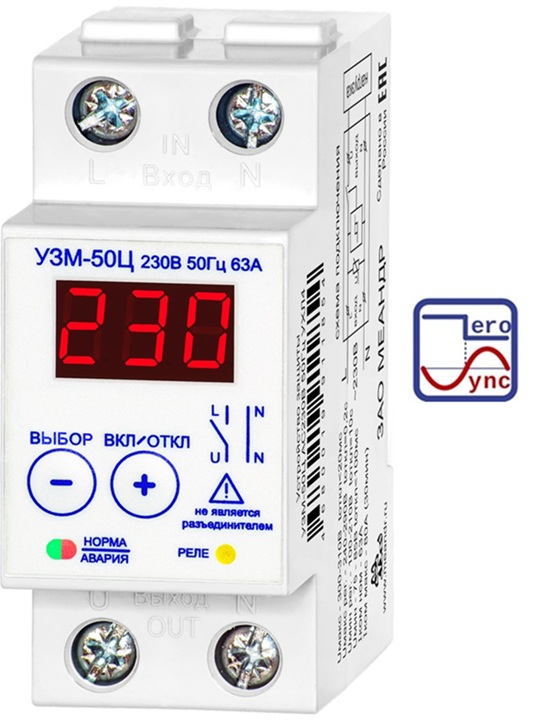

Технология zero sync — одно из ключевых преимуществ УЗМ-50Ц. Силовое реле замыкает контакты не в произвольный момент, а в момент перехода синусоиды сетевого напряжения через ноль. Благодаря этому существенно снижаются коммутационные броски тока и искрение контактов при включении нагрузки. Это уменьшает электрический износ контактов реле, увеличивает срок службы самого устройства и снижает нагрузку на подключённое оборудование, особенно импульсные блоки питания, LED-освещение, бытовую электронику, насосы и другую технику с высокими пусковыми токами. В отличие от обычных реле, коммутирующих нагрузку в случайный момент синусоиды, технология Zero Sync обеспечивает более "мягкое" подключение нагрузки и повышает надёжность всей системы электроснабжения.
Встроенный варистор 200 Дж ограничивает импульсные перенапряжения грозового и коммутационного происхождения ещё до их воздействия на подключённое оборудование. Благодаря времени срабатывания не более 25 нс устройство эффективно защищает импульсные блоки питания, платы управления бытовой техники, LED-освещение, платы управления холодильников и кондиционеров и другую чувствительную электронику.
Энергонезависимая память сохраняет историю аварийных отключений, а также минимальное и максимальное зарегистрированное напряжение. Это позволяет быстро определить причину срабатывания устройства и оценить качество электроснабжения объекта без применения дополнительного диагностического оборудования.
Ключевые особенности
Синхронное включение реле — технология «zero sync»: замыкание контактов в момент перехода сетевого напряжения через ноль
Контроль повышения и снижения напряжения сети, регулируемые пользователем верхний:240...295В и нижний: 120...210В пороги срабатывания
Встроенная варисторная защита от импульсных скачков сетевого напряжения — энергия поглощения 200Дж, время срабатывания 25нс
Цифровой LED-дисплей: измерение и отображение параметров сети (напряжение, ток, мощность), энергонезависимая память событий (число отключений, мин./макс. значение напряжения)
Индикатор состояния встроенного реле и двухцветный индикатор аварийных ситуаций
Корпус шириной 35мм (2 модуля), монтаж на DIN-рейку
Перегрузку проводки и автоматических выключателей, перегрев контактов и кабельных линий
Отключение нагрузки до устранения причины перегрузки
От импульсных перенапряжений
Грозовые и коммутационные броски напряжения в сети
Гибель импульсных блоков питания, плат управления, электронных компонентов подключённой бытовой техники
Поглощение энергии импульса встроенным варистором (до 200 Дж, время срабатывания 25 нс)
Принцип работы
УЗМ-50Ц непрерывно измеряет действующее значение напряжения сети (True RMS, диапазон 100–440 В) и ток нагрузки (True RMS, диапазон 0.6–65 А). На цифровом LED-дисплее по очереди отображается один из трех параметров: напряжение (U), ток (I) и потребляемая мощность (P). Это позволяет владельцу визуально контролировать качество электроснабжения и фактическую нагрузку.
При выходе напряжения за установленные пользователем пороги или при превышении установленного порога мощности силовое реле размыкается и обесточивает нагрузку. Технология «zero sync» обеспечивает замыкание контактов в момент перехода сетевого напряжения через ноль, что исключает пусковые броски тока и продлевает срок службы как самого устройства, так и подключённой техники.
Встроенный варистор поглощает энергию импульсных скачков, защищая нагрузку от грозовых и коммутационных перенапряжений. Все события (число отключений, минимальное и максимальное напряжение в сети) сохраняются в энергонезависимой памяти и доступны для просмотра на дисплее в любой момент.
Климатическое исполнение и места установки
УЗМ-50Ц выпускается в исполнении УХЛ4 (диапазон рабочих температур −25…+55 °C) по ГОСТ 15150-69. Изделие предназначено для монтажа на стандартную DIN-рейку шириной 35 мм. На рейке УЗМ-50Ц занимает 2 модуля (35 мм), что позволяет интегрировать его рядом с другой автоматикой в распределительном щите.
Где применяется УЗМ-50Ц
Квартиры, дома, дачи и коттеджи — защита всей бытовой техники (холодильники, кондиционеры, телевизоры, стиральные машины, котлы) от опасных скачков сетевого напряжения и грозовых перенапряжений.
Офисы и небольшие коммерческие помещения — защита оргтехники, серверов, источников бесперебойного питания, систем освещения и кондиционирования.
Магазины и точки общепита — защита холодильного оборудования, кассовых терминалов, кофемашин и кухонной техники с электронным управлением.
Системы умного дома — точный контроль нагрузки на вводе с возможностью отображения мощности на дисплее в реальном времени; ограничение по мощности предотвращает срабатывание вводного автомата.
Объекты с нестабильным напряжением — сельская местность, удалённые объекты, дачи; УЗМ-50Ц обеспечивает работу в широком диапазоне до 440 В АС.
ВНИМАНИЕ!
Перед монтажом и подключением УЗМ обязательно отключите напряжение питания. Установка и подключение должны производиться квалифицированным электромонтажным персоналом.
УЗМ-50Ц не заменяет автоматические выключатели, УЗО, УЗИП и УЗДП — устройство применяется совместно с ними как отдельный класс защиты по качеству напряжения и потребляемой мощности.
Силовые клеммы устройства рассчитаны на номинальный ток до 63 А (АС1) / 25 А (АС3). Момент затяжки винтового соединения клеммы — не более 2.8 Н·м.
Категорически не допускается подача напряжения питания, превышающего AC 440 В. При длительных перенапряжениях выше указанного значения устройство выходит из строя; гарантия в этом случае не распространяется.
Степень защиты по корпусу IP40, по клеммам IP20. Изделие предназначено для установки в шкафы и щиты в сухих закрытых помещениях.
Информация для заказа
Наименование
Артикул
УЗМ-50Ц УХЛ4
4680019911854
Схема подключения
Пример схемы подключения УЗМ-50Ц в однофазной сети 230 В: фаза L и нейтраль N от счётчика подключаются ко входным клеммам ВХОД (L, N); подключённая нагрузка подключается к выходным клеммам ВЫХОД (U, N). Внутри устройства показаны варистор (защита от импульсных скачков) и силовое реле.
Бренд
МЕАНДР
Время отключения нагрузки при верхнем пороге
0.1с
Время отключения нагрузки при критическом верхнем пороге
0.02с
Время отключения нагрузки при критическом нижнем пороге
0.5с
Время отключения нагрузки при нижнем пороге
10с
Время срабатывания импульсной защиты, менее
25нс
Габаритные размеры
83x35x67 мм
Гарантия производителя
5 лет
Гистерезис - возврат верхнего и нижнего порога от установленного значения
3%
Диапазон измерения мощности RMS, кВт
0.18...20
Диапазон измерения напряжения RMS, В
100-440В
Диапазон контактного измерения тока RMS, встр трансформатор, А
0.6-65
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4)
Задержка отключения нагрузки по превышению потребляемой мощности, с
10...999
Исполнение
Стандартная позиция
Критический верхний порог отключения нагрузки, В
300
Критический нижний порог отключения нагрузки, В
110
Макс. ток поглощения (одиночный импульс 8/20мкс)
6000А
Максимальная коммутируемая мощность (АС1 250В), не более
15.7кВт
Максимальная коммутируемая мощность (АС3 250В), не более
6.25кВт
Максимальная механическая износостойкость контактов, не менее
1000000 циклов
Максимальная электрическая износостойкость контактов, не менее
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальная энергия поглощения (одиночный импульс 10/1000мкс)
200Дж
Масса брутто, не более
0.17кг
Момент затяжки винтового соединения клеммы, не более
2.8Н*м
Номинальное напряжение питания (по исполнениям)
AC230В
Номинальный ток нагрузки (АС1 активная, резистивная), А
63
Номинальный ток нагрузки (АС3 индуктивная, реактивная), А
25
Относительная влажность воздуха
до 80% (при 25°С)
Относительная погрешность измерений напряжения
1% ± 1 единица младшего разряда
Относительная погрешность измерений тока
2% ± 1 единица младшего разряда
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Потребляемая мощность, не более
2.2Вт
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Регулируемое время (задержка) включения, выбирается пользователем
2-999с
Регулируемый верхний порог отключения нагрузки
240-295В
Регулируемый верхний порог отключения нагрузки по мощности, кВт
0.5-14.5
Регулируемый нижний порог отключения нагрузки
120-210В
Режим работы
круглосуточный
Сечение подключаемых проводов
0.5-33мм² (20-2 AWG)
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70
Ток перегрузки/время воздействия (без сваривания контактов)
3000А
Ток перегрузки/время воздействия без сваривания контактов
2000А / 0.01с
Уровень ограничения напряжения при токе помехи 100А, не более
1.2кВ
Частота напряжения питания
50Гц
Климатическое исполнение
УХЛ4
Полное наименование
Устройство защиты УЗМ-50Ц УХЛ4
Руководство по эксплутации (uzm-50c-v32.pdf, 655 Kb) [Скачать]
