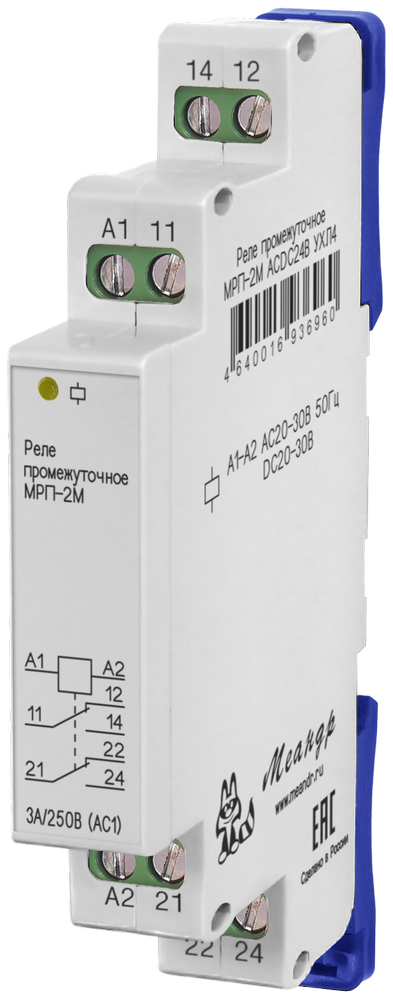

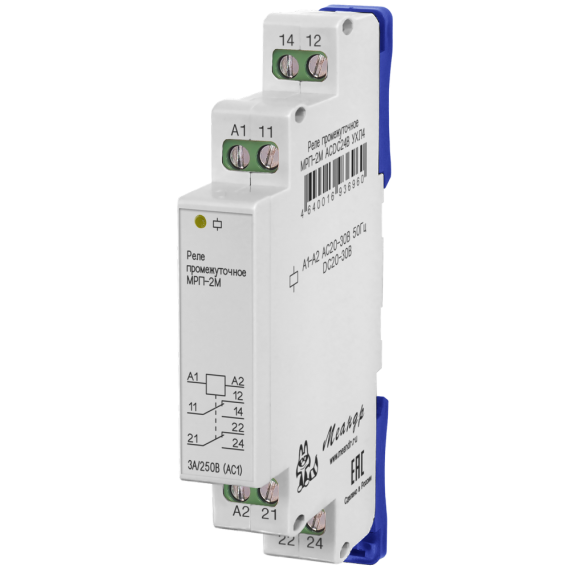

Реле промежуточное МРП-2М
Реле промежуточное МРП-2М
Написать отзыв
1 201.00 ₽
В корзину

Реле промежуточное МРП-2М

4640016936946
Написать отзыв
+ −

Минимальное количество для товара "Реле промежуточное МРП-2М" 1.

Список вариантов товара
Бренд
МЕАНДР
Время (задержка) включения реле, не более
0.025с
Время во включённом состоянии
не ограничено
Время выключения реле, не более
0.05с
Габаритные размеры
13х93х62 мм
Гарантия производителя
2 года
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Допустимое отклонение напряжения питания DС
±10% от номинального для ACDC12В и ACDC24В, - для AC230В
Допустимое отклонение напряжения питания АС 50/60Гц
-15% — +10% от номинального
Исполнение
Стандартная позиция
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество и тип контактов
2 переключающие группы
Максимальная коммутируемая мощность (DC30В), не более
90Вт
Максимальная коммутируемая мощность (АС1 250В), не более
750Вт
Максимальная коммутируемая мощность (АС3 250В), не более
300Вт
Максимальная механическая износостойкость контактов, не менее
10000000 циклов
Максимальная частота коммутаций, не более
600 цикл / ч
Максимальная электрическая износостойкость контактов, не менее
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальное коммутируемое напряжение (AC1)
250В
Максимальное коммутируемое напряжение (DC)
30В
Максимальное напряжение между цепями питания и контактами реле
AC2000В (50Гц - 1мин)
Максимальный коммутируемый ток (AC3 индуктивная, реактивная), А
1.2
Масса брутто, не более
0.06кг
Масса нетто, не более
0.05кг
Момент затяжки винтового соединения клеммы, не более
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Напряжение питания
AC230В
Номинальное напряжение питания (по исполнениям)
AC12В, AC24В, AC230В
Относительная влажность воздуха
до 80% (при 25°С)
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Потребляемая мощность, не более
2ВА/1Вт для ACDC12В и ACDC24В, 2ВА/-Вт для AC230В
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Режим работы
круглосуточный
Сечение подключаемых проводов
0.35-2.5мм²
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70
Ток всех групп контактов суммарный продолжительный, не более, А
4.5 (250В АС1 50Гц), (30В DC1)
Ток одной группы контактов, не более, А
3 (250В АС1 50Гц), (30В DC1)
Климатическое исполнение
УХЛ4
Полное наименование
Реле промежуточное МРП-2М AC230В УХЛ4

Руководство по эксплутации (mrp-2m.pdf, 289 Kb) [Скачать]

3d модель (mrp-2m.zip, 3,769 Kb) [Скачать]
