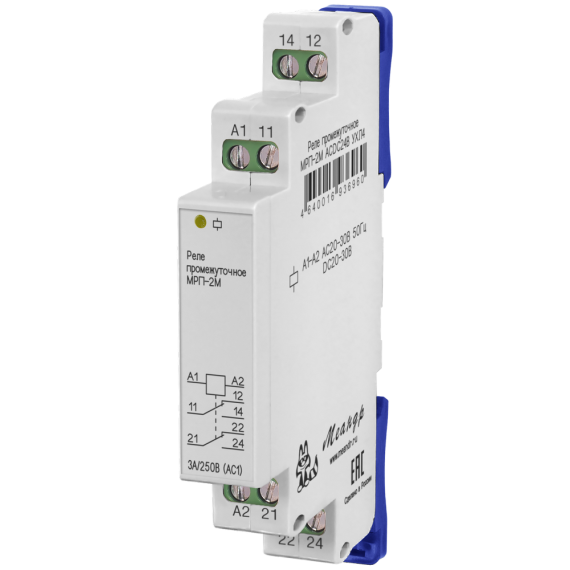

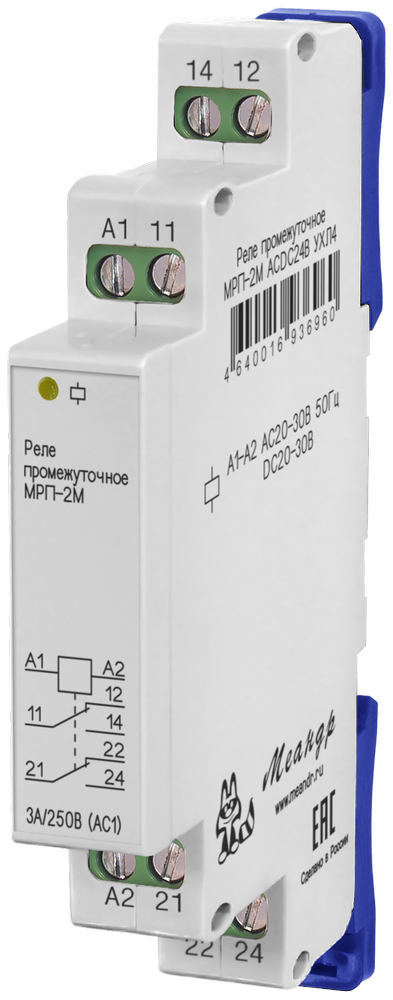

Реле промежуточное МРП-2М
Реле промежуточное МРП-2М
Написать отзыв
1 658.00 ₽
В корзину

Реле промежуточное МРП-2М

4640016937806
Написать отзыв
+ −

Минимальное количество для товара "Реле промежуточное МРП-2М" 1.

Список вариантов товара

Назначение

Промежуточное реле МРП-2М — вспомогательное реле с 2 переключающими контактными группами на ток до 3 А на каждую группу в узком корпусе 13 мм. для DIN-рейки. Применяется для гальванической развязки цепей управления (ПЛК, контроллеры, датчики, модули ввода-вывода) и силовых нагрузок до 250 В АС, а также для размножения сигналов от датчиков и контроллеров.

Катушка реле (клеммы A1, A2) гальванически изолирована от контактных групп — на стороне нагрузки можно коммутировать сеть до 250 В АС при номинальном напряжении АС230В, ACDC 12/24В по исполнениям.

Ключевые особенности

  • Две переключающие контактные группы (2 CO), 3 А на каждую группу при 250 В АС1; суммарный продолжительный ток обеих групп — до 4,5 А
  • Гальваническая развязка цепей катушки и контактов: испытательное напряжение 2000 В АС (50 Гц, 1 мин)
  • Встроенная защита коммутирующего элемента от индуктивных выбросов, возникающих при размыкании катушки
  • Светодиодная индикация состояния выхода на лицевой панели — мгновенная визуальная диагностика
  • Время включения ≤ 25 мс, выключения ≤ 50 мс; максимальная частота коммутаций 600 цикл/ч
  • Износостойкость: механическая 10⁷ циклов, электрическая 10⁵ циклов
  • Номинальное напряжение питания катушки по исполнениям: ACDC12/24В либо AC230В
  • Узкий корпус шириной 13 мм, монтаж на DIN-рейку 35 мм; исполнения УХЛ4 и УХЛ2 по ГОСТ 15150-69

Климатическое исполнение и места установки

МРП-2М выпускается в двух исполнениях: УХЛ4 (−25…+55 °C) и УХЛ2 (−40…+55 °C) по ГОСТ 15150-69. Реле предназначено для монтажа на стандартную DIN-рейку шириной 35 мм. МРП-2М занимает всего 13 мм, что позволяет экономить место на DIN-рейке.

Где применяется МРП-2

  • Экономия места в шкафу автоматики — благодаря ширине корпуса 13 мм. МРП-2М позволяет разместить две переключающие контактные группы на меньшем пространстве DIN-рейки по сравнению со стандартной шириной реле 18 мм.
  • Управление двумя цепями по одному сигналу — при срабатывании МРП-2М одновременно переключаются две изолированные контактные группы. Например, одна включает сигнальную лампу, а вторая передаёт сигнал в другую цепь автоматики.
  • Формирование сигналов разрешения и запрета — нормально разомкнутые и нормально замкнутые контакты МРП-2М используются в схемах управления для разрешения или блокирования работы другого устройства.
  • Управление оборудованием от ПЛК — МРП-2М обеспечивает гальваническую развязку между выходом контроллера и коммутируемой цепью. Например, по сигналу 24В DC от ПЛК реле включает или отключает цепь 230В AC без непосредственного электрического соединения между ними.
ВНИМАНИЕ!
  1. Перед монтажом и подключением реле обязательно отключите напряжение питания. Установка и подключение должны производиться квалифицированным электромонтажным персоналом.
  2. Категорически не допускается подача напряжения питания катушки, превышающего номинальное значение для данного исполнения (допуск: AC -15% … +10%, DC ±10%). Несоблюдение приводит к выходу изделия из строя и аннулированию гарантии.
  3. Ток через каждую отдельную контактную группу не должен превышать 3 А (250 В АС1); суммарный продолжительный ток через обе группы — не более 4,5 А.
  4. Степень защиты по корпусу IP40, по клеммам IP20. Изделие предназначено для установки в шкафы и щиты в сухих закрытых помещениях.

Серия промежуточных реле МРП

Меандр мрп - это линейка промежуточных реле с широким выборов исполнений по количеству и типу контактных групп, напряжению питания, допустимым токам и ширине корпуса.

МодельКонтактные группыТок одной группыСуммарный токШирина корпуса (мм)
МРП-11 переключающая16 А16 А18
МРП-22 переключающие16 А24 А18
МРП-2-12 переключающие7 А AC1 / 8 А DC110,5 А AC1 / 12 А DC118
МРП-2М2 переключающие3 А4,5 А13
МРП-2М-12 переключающие8 А12 А13
МРП-33 нормально разомкнутые16 А28 А18
МРП-3-13 переключающие7 А AC1 / 8 А DC112 А AC1 / 14 А DC118
МРП-3М3 переключающие3 А5,2 А13
МРП-42 переключающие + 2 нормально разомкнутые7 А AC1 / 8 А DC113 А AC1 / 15 А DC118
МРП-4-14 переключающие8 А15 А22
МРП-4-24 переключающие3 А8 А18
МРП-66 переключающих3 А AC1 / 1,2 А AC35,9 А AC1 / 2,4 А AC322
МРП-М77 независимых (6 нормально разомкнутых и 1 переключающий)3 А10 А35

Суммарный ток — ограничение для всех контактных групп при одновременной нагрузке. Суммарный ток не равен допустимому току каждой группы по отдельности.

Как выбрать модель МРП

  1. Определите количество управляемых цепей.
  2. Также, определите, что должно происходить при включении реле: замыкание цепи, размыкание цепи или переключение между двумя цепями. По этому условию выберите модель с нужным типом контактов.
  3. Проверьте допустимый ток контактов с учётом категории нагрузки, тока одной контактной группы и суммарного тока всех групп.
  4. Выберите исполнение по напряжению питания реле, соответствующему напряжению управляющего сигнала.
  5. Проверьте условия установки — ширину корпуса, необходимые боковые зазоры и связанные с ними ограничения по допустимому току.
Бренд
МЕАНДР
Время (задержка) включения реле, не более
0.025с
Время во включённом состоянии
не ограничено
Время выключения реле, не более
0.05с
Габаритные размеры
13х93х62 мм
Гарантия производителя
2 года
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Допустимое отклонение напряжения питания DС
±10% от номинального для ACDC12В и ACDC24В, - для AC230В
Допустимое отклонение напряжения питания АС 50/60Гц
-15% — +10% от номинального
Исполнение
Стандартная позиция
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество и тип контактов
2 переключающие группы
Максимальная коммутируемая мощность (DC30В), не более
90Вт
Максимальная коммутируемая мощность (АС1 250В), не более
750Вт
Максимальная коммутируемая мощность (АС3 250В), не более
300Вт
Максимальная механическая износостойкость контактов, не менее
100000 циклов
Максимальная частота коммутаций, не более
600 цикл / ч
Максимальная электрическая износостойкость контактов, не менее
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальное коммутируемое напряжение (AC1)
250В
Максимальное коммутируемое напряжение (DC)
30В
Максимальное напряжение между цепями питания и контактами реле
AC2000В (50Гц - 1мин)
Максимальный коммутируемый ток (AC3 индуктивная, реактивная), А
1.2
Масса брутто, не более
0.06кг
Масса нетто, не более
0.05кг
Момент затяжки винтового соединения клеммы, не более
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Номинальное напряжение питания (по исполнениям)
AC12В, AC24В, AC230В
Относительная влажность воздуха
до 80% (при 25°С)
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Потребляемая мощность, не более
2ВА/1Вт для ACDC12В и ACDC24В, 2ВА/-Вт для AC230В
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Режим работы
круглосуточный
Сечение подключаемых проводов
0.35-2.5мм²
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70
Ток всех групп контактов суммарный продолжительный, не более, А
4.5 (250В АС1 50Гц), (30В DC1)
Ток одной группы контактов, не более, А
3 (250В АС1 50Гц), (30В DC1)
Напряжение питания
ACDC12В
Климатическое исполнение
УХЛ2
Полное наименование
Реле промежуточное МРП-2М ACDC12В УХЛ2

Руководство по эксплутации (mrp-2m.pdf, 289 Kb) [Скачать]

3d модель (mrp-2m.zip, 3,769 Kb) [Скачать]
