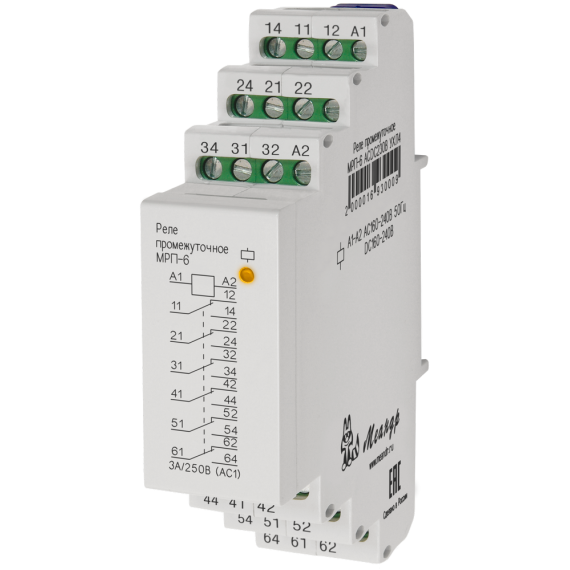

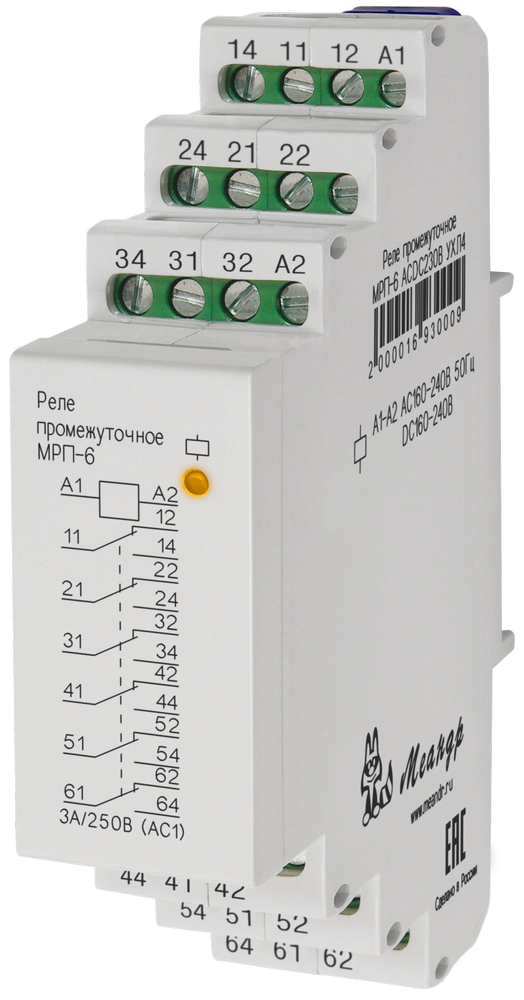

Реле промежуточное МРП-6
Реле промежуточное МРП-6
Написать отзыв
2 111.00 ₽
В корзину

Реле промежуточное МРП-6

4680626990365
Написать отзыв
+ −

Минимальное количество для товара "Реле промежуточное МРП-6" 1.

Список вариантов товара

Назначение

Промежуточное электромагнитное реле МРП-6 — вспомогательное реле с 6 переключающими контактными группами на ток до 3 А (АС1) на каждую группу. Применяется для гальванической развязки слаботочных цепей управления (контроллеры, датчики, реле времени и пр.) и силовых нагрузок до AC/DC 250/30 В для увеличения количества изолированных контактов. Корпус шириной 22 мм с креплением на DIN-рейку 35 мм.

Ключевые особенности

  • 6 переключающих контактных групп (6 CO), 3 А (АС1) на каждую группу при AC/DC 250/30 В, суммарный продолжительный ток всех групп — до 5.9 А (АС1);
  • Гальваническая развязка цепей катушки и контактов: испытательное напряжение 2000 В АС (50 Гц, 1 мин);
  • Светодиодная индикация состояния выхода на лицевой панели — мгновенная визуальная диагностика;
  • Время включения ≤ 25 мс, выключения ≤ 50 мс; максимальная частота коммутаций 600 цикл/ч;
  • Износостойкость: механическая 10⁷ циклов, электрическая 10⁵ циклов;
  • Широкий набор исполнений по питанию катушки: AC/DC 230В, DC24В, AC110 В;
  • Корпус шириной 22 мм, монтаж на DIN-рейку 35 мм; исполнения УХЛ4 и УХЛ2 по ГОСТ 15150-69.

Где применяется

  • Одновременное управление несколькими независимыми электроцепями (включение света, сигнализации, насоса, боллера и тп.) — 6 переключающих групп контактов МРП-6 позволяют решать многие типовые задачи.
  • При нехватке свободных контактов на основном реле или другом оборудовании — МРП-6 позволяет увеличить количество переключающих изолированных контактов, что расширяет возможности управления.
  • В шкафах автоматики, в системах освещения, вентиляции, водоснабжения, на технологических линиях, для развязки цепей разных уровней напряжения.
ВНИМАНИЕ!
  1. Перед монтажом и подключением МРП-6 обязательно отключите напряжение питания. Установка и подключение должны производиться квалифицированным электромонтажным персоналом.
  2. Ток через каждую отдельную контактную группу не должен превышать 3 А АС1 (при AC/DC 250/30В); суммарный продолжительный ток через все группы — не более 5,9 А АС1.
  3. Степень защиты по корпусу — IP40, по клеммам — IP20. Изделие предназначено для установки в шкафы и щиты в сухих закрытых помещениях.

Серия промежуточных реле МРП

Реле промежуточные Меандр - это серия моделей, отличающихся количеством и типом контактных групп, напряжением питания, допустимым током и шириной корпуса.

МодельКонтактные группыТок одной группыСуммарный токШирина, мм
МРП-11 переключающая16 А16 А18
МРП-22 переключающие16 А24 А18
МРП-2-12 переключающие7 А AC1 / 8 А DC110,5 А AC1 / 12 А DC118
МРП-2М2 переключающие3 А4,5 А13
МРП-2М-12 переключающие8 А12 А13
МРП-33 нормально разомкнутые16 А28 А18
МРП-3-13 переключающие7 А AC1 / 8 А DC112 А AC1 / 14 А DC118
МРП-3М3 переключающие3 А5,2 А13
МРП-42 переключающие + 2 нормально разомкнутые7 А AC1 / 8 А DC113 А AC1 / 15 А DC118
МРП-4-14 переключающие8 А15 А22
МРП-4-24 переключающие3 А8 А18
МРП-66 переключающих3 А AC1 / 1,2 А AC35,9 А AC1 / 2,4 А AC322
МРП-М76 нормально разомкнутые и 1 переключающий3 А10 А35

Суммарный ток — ограничение для всех контактных групп при одновременной нагрузке. Суммарный ток не равен допустимому току каждой группы по отдельности.

Как выбрать модель МРП

  1. Определите количество управляемых цепей.
  2. Также, определите, что должно происходить при включении реле: замыкание цепи, размыкание цепи или переключение между двумя цепями. По этому условию выберите модель с нужным типом контактов.
  3. Проверьте допустимый ток контактов с учётом категории нагрузки, тока одной контактной группы и суммарного тока всех групп.
  4. Выберите исполнение по напряжению питания реле, соответствующему напряжению управляющего сигнала.
  5. Проверьте условия установки — ширину корпуса, необходимые боковые зазоры и связанные с ними ограничения по допустимому току.
Бренд
МЕАНДР
Время (задержка) включения реле, не более
0.025с
Время во включённом состоянии
не ограничено
Время выключения реле, не более
0.05с
Габаритные размеры
22х93х62 мм
Гарантия производителя
2 года
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Допустимое отклонение напряжения питания DС
±10% от номинального
Допустимое отклонение напряжения питания АС 50/60Гц
-15% — +10% от номинального
Исполнение
Стандартная позиция
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество и тип контактов
6 переключающих групп
Максимальная коммутируемая мощность (DC30В), не более
90Вт
Максимальная коммутируемая мощность (АС1 250В), не более
750Вт
Максимальная коммутируемая мощность (АС3 250В), не более
300Вт
Максимальная механическая износостойкость контактов, не менее
100000 циклов
Максимальная частота коммутаций, не более
600 цикл / ч
Максимальная электрическая износостойкость контактов, не менее
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальное коммутируемое напряжение (AC1)
250В
Максимальное коммутируемое напряжение (DC)
30В
Максимальное напряжение между цепями питания и контактами реле
AC2000В (50Гц - 1мин)
Максимальный коммутируемый ток (AC3 индуктивная, реактивная), А
1.2
Масса брутто, не более
0.103кг
Масса нетто, не более
0.09кг
Момент затяжки винтового соединения клеммы, не более
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Номинальное напряжение питания (по исполнениям)
AC110В, AC230В, DC230В
Относительная влажность воздуха
до 80% (при 25°С)
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Потребляемая мощность, не более
4ВА/2Вт
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Режим работы
круглосуточный
Сечение подключаемых проводов
до 1.5мм²
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70
Ток всех групп контактов суммарный продолжительный, не более, А
5.9 (250В АС1 50Гц), (30В DC1)
Ток одной группы контактов, не более, А
3 (250В АС1 50Гц), (30В DC1)
Напряжение питания
AC230В
Климатическое исполнение
УХЛ4
Полное наименование
Реле промежуточное МРП-6 AC230В УХЛ4

Руководство по эксплутации (mrp-6-v11.pdf, 603 Kb) [Скачать]

Руководство по эксплутации (mrp-6-v10.pdf, 348 Kb) [Скачать]

3d модель (mrp-6-3D.zip, 4,797 Kb) [Скачать]
