Реле промежуточное МРП-М7

КОД:

4680626992468

Написать отзыв

6 202.00 ₽

(в т.ч. НДС)

Доступность: 26 шт.

Тип:

Напряжение питания:

Климатическое исполнение:

Полное наименование:

+ −

Минимальное количество для товара "Реле промежуточное МРП-М7" 1.

Список вариантов товара

Колоночное заполнение

Сортировать по Цена	Сортировать по Доступность	Сортировать по КОД	Сортировать по Тип	Сортировать по Напряжение питания	Сортировать по Климатическое исполнение	Сортировать по Полное наименование
8 443.00 ₽ (в т.ч. НДС)	Нет в наличии + −	4680626992451	Тип: 601	Напряжение питания: DC24В	Климатическое исполнение: УХЛ2	Полное наименование: Реле промежуточное МРП-М7-601 DC24В УХЛ2
6 202.00 ₽ (в т.ч. НДС)	Доступность: 26 шт. + −	4680626992468	Тип: 601	Напряжение питания: DC24В	Климатическое исполнение: УХЛ4	Полное наименование: Реле промежуточное МРП-М7-601 DC24В УХЛ4

Описание
Характеристики
Документация
Отзывы

Назначение

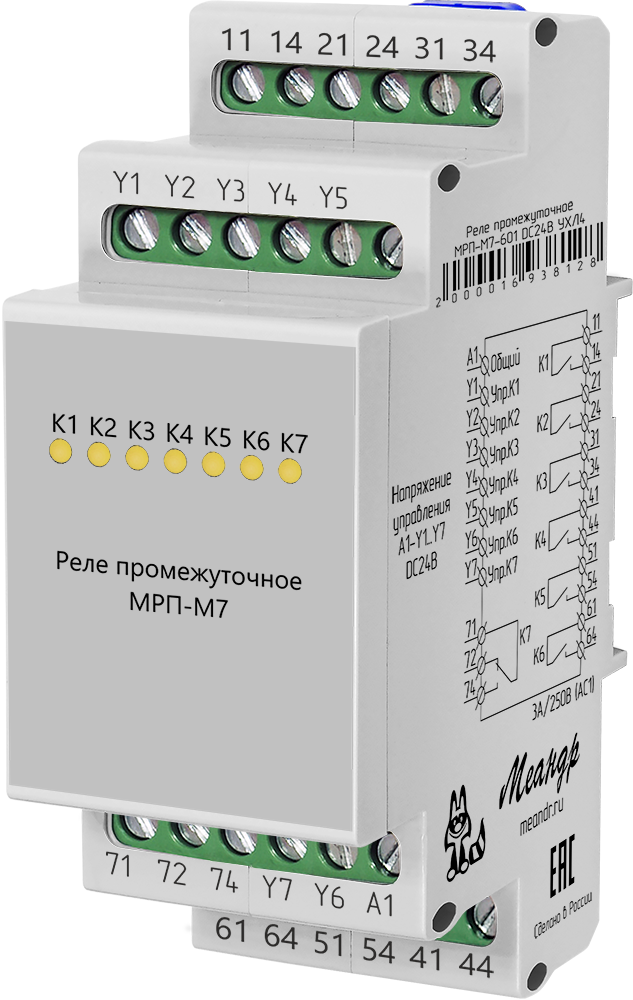

Промежуточное реле МРП-М7 — вспомогательное реле с 7-ю независимо управляемыми группами контактов (6 нормально разомкнутых, 1 переключающий) на ток до 3 А на каждую группу, суммарно до 10А. Многоканальное реле МРП-М7 применяется для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путём подачи управляющего напряжения на вход устройства, а также для увеличения количества контактов используемого оборудования.

Номинальное напряжение питания — 24B DC. Максимальное коммутируемое напряжение — AC 250B/ DC 30B. Корпус шириной 35 мм с креплением на DIN-рейку.

Ключевые особенности

7 независимо управляемых групп контактов (6 NO, 1 CO), 3 А на каждую группу при 250 В АС1/30 В DC1, суммарный продолжительный ток всех групп — до 10 А
Гальваническая развязка цепей катушки и контактов: испытательное напряжение 2000 В АС (50 Гц, 1 мин)
Светодиодная индикация состояния выхода на лицевой панели — мгновенная визуальная диагностика
Высокое быстродействие: время включения ≤ 25 мс, выключения ≤ 25 мс; максимальная частота коммутаций 600 цикл/ч
Номинальное напряжение питания: DC 24В
Корпус шириной 35 мм, монтаж на DIN-рейку 35 мм; исполнения УХЛ4 и УХЛ2 по ГОСТ 15150-69

Где применяется

Для расширения коммутационной мощности системы — МРП-М7 работает как посредник между слабым управляющим сигналом, например, от реле времени и мощной силовой цепью электродвигателя. Слабый сигнал реле времени замыкается на катушку МРП-М7, которое уже переключает нужные мощные контакты электродвигателя.
В шкафах автоматики, в системах освещения, вентиляции, водоснабжения, на технологических линиях и пр., где требуется развязка цепей разных уровней напряжения — промежуточное реле позволяет полностью разделить цепи управления, благодаря чему можно управлять нагрузкой даже при значительном различии в напряжении или роде тока (постоянный/переменный) в этих цепях.
Для увеличения количества контактов — если в схеме не хватает контактов для подключения всех устройств — реле промежуточное 24в dc МРП-М7 включает в себя 7 независимо управляемых электромагнитных реле, использование которых значительно расширяет количество коммутируемых устройств.

ВНИМАНИЕ!

Перед монтажом и подключением МРП-М7 обязательно отключите напряжение питания. Установка и подключение должны производиться квалифицированным электромонтажным персоналом.
Момент затяжки винтового соединения должен составлять не более 0,4 Н·м.
Ток через каждую отдельную контактную группу не должен превышать 3 А (250 В АС1/30 В D1); суммарный продолжительный ток через все группы — не более 10 А.
Степень защиты по корпусу IP40, по клеммам IP20. Изделие предназначено для установки в шкафы и щиты в сухих закрытых помещениях.

Серия промежуточных реле МРП

Реле промежуточные Меандр - это серия моделей, отличающихся количеством и типом контактных групп, напряжением питания, допустимым током и шириной корпуса.

Модель	Контактные группы	Ток одной группы	Суммарный ток	Ширина, мм
МРП-1	1 переключающая	16 А	16 А	18
МРП-2	2 переключающие	16 А	24 А	18
МРП-2-1	2 переключающие	7 А AC1 / 8 А DC1	10,5 А AC1 / 12 А DC1	18
МРП-2М	2 переключающие	3 А	4,5 А	13
МРП-2М-1	2 переключающие	8 А	12 А	13
МРП-3	3 нормально разомкнутые	16 А	28 А	18
МРП-3-1	3 переключающие	7 А AC1 / 8 А DC1	12 А AC1 / 14 А DC1	18
МРП-3М	3 переключающие	3 А	5,2 А	13
МРП-4	2 переключающие + 2 нормально разомкнутые	7 А AC1 / 8 А DC1	13 А AC1 / 15 А DC1	18
МРП-4-1	4 переключающие	8 А	15 А	22
МРП-4-2	4 переключающие	3 А	8 А	18
МРП-6	6 переключающих	3 А AC1 / 1,2 А AC3	5,9 А AC1 / 2,4 А AC3	22
МРП-М7	6 нормально разомкнутые и 1 переключающий	3 А	10 А	35

Суммарный ток — ограничение для всех контактных групп при одновременной нагрузке. Суммарный ток не равен допустимому току каждой группы по отдельности.

Как выбрать модель МРП

Определите количество управляемых цепей.
Также, определите, что должно происходить при включении реле: замыкание цепи, размыкание цепи или переключение между двумя цепями. По этому условию выберите модель с нужным типом контактов.
Проверьте допустимый ток контактов с учётом категории нагрузки, тока одной контактной группы и суммарного тока всех групп.
Выберите исполнение по напряжению питания реле, соответствующему напряжению управляющего сигнала.
Проверьте условия установки — ширину корпуса, необходимые боковые зазоры и связанные с ними ограничения по допустимому току.

Руководство по эксплутации (mrp-m7-v05.pdf, 363 Kb) [Скачать]

Руководство по эксплутации (mrp-m7-v04.pdf, 364 Kb) [Скачать]

3d модель (mrp-m7.zip, 1,621 Kb) [Скачать]
