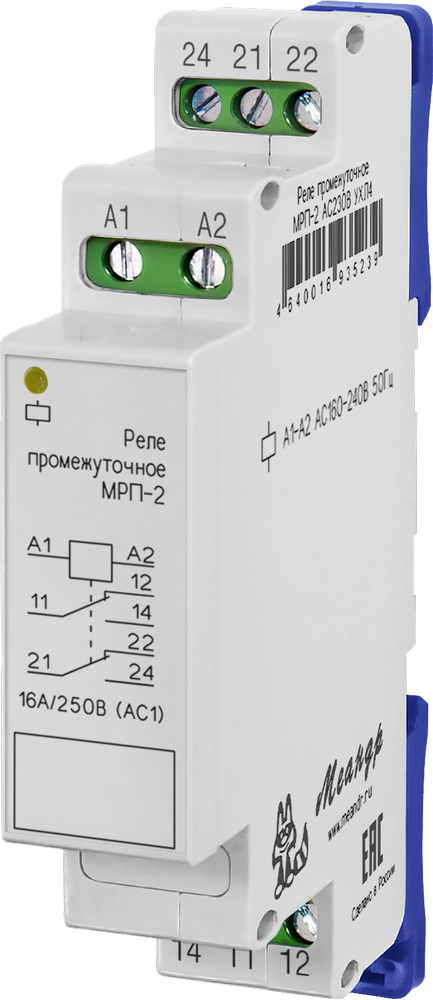

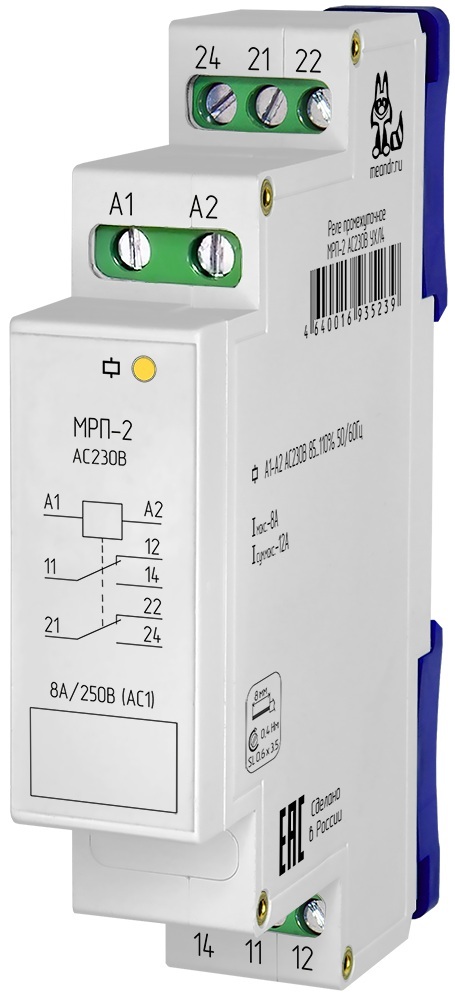

Реле промежуточное МРП-2
Реле промежуточное МРП-2
Написать отзыв
1 201.00 ₽
В корзину

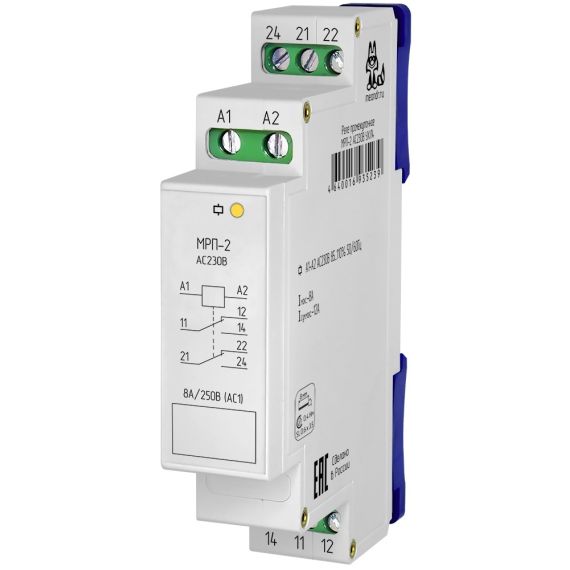

Реле промежуточное МРП-2

4640016935239
Написать отзыв
+ −

Минимальное количество для товара "Реле промежуточное МРП-2" 1.

Список вариантов товара

Назначение

Реле промежуточное МРП-2 — модульное вспомогательное реле с двумя переключающими контактными группами на ток до 16 А для DIN-рейки. Применяется для гальванической развязки слаботочных цепей управления (ПЛК, контроллеры, датчики, модули ввода-вывода) и силовых нагрузок до 250 В АС, для размножения и усиления сигналов от датчиков и контроллеров, а также для коммутации нагрузок, превышающих допустимый ток выхода управляющего устройства.

Катушка реле (клеммы A1, A2) гальванически изолирована от контактных групп — на стороне нагрузки можно коммутировать сеть до 250 В АС при произвольном напряжении управления (12, 24, 60, 110, 230 или 400 В по исполнениям). Корпус шириной 18 мм (1 модуль) с креплением на DIN-рейку 35 мм.

Преимущества

МРП-2 — это универсальный «переводчик» между слаботочной электроникой и силовой нагрузкой. Слабый ток управления, например, выход ПЛК или модуля DI/DO (12, 24, 60 В), коммутирует мощную сетевую нагрузку (до 16 А на каждую группу при 250 В АС1). Это решает три типовые задачи в одном устройстве: гальваническую развязку, усиление и размножение сигналов.

В отличие от полупроводниковых реле и оптопар, у МРП-2 нет утечки тока в выключенном состоянии — контакты при отсутствии питания на катушке физически разомкнуты. При коммутации нагрузки переключаются две независимые группы одновременно, что удобно для блокировок, дублирования сигналов или одновременного управления двумя цепями (например, нагрузка + сигнализация).

Широкий выбор номинального напряжения катушки (ACDC12, ACDC24, ACDC60, ACDC110 В либо AC230, AC400 В) и климатических исполнений (УХЛ4 и УХЛ2) позволяет подобрать модификацию под любую систему — от шкафа автоматики на 24 В до промышленной сети 400 В АС.

Встроенная защита коммутирующего элемента от индуктивных выбросов — при размыкании катушки внутри устройства поглощается обратное напряжение самоиндукции. Это защищает выходы ПЛК и слаботочных модулей от пробоя и обеспечивает корректную работу системы. Светодиодный индикатор состояния выхода на лицевой панели — мгновенная визуальная диагностика без мультиметра.

Ключевые особенности

  • Две переключающие контактные группы (2 CO), 16 А на каждую группу при 250 В АС1; суммарный продолжительный ток обеих групп — до 24 А
  • Гальваническая развязка цепей катушки и контактов: испытательное напряжение 2000 В АС (50 Гц, 1 мин)
  • Встроенная защита коммутирующего элемента от индуктивных выбросов, возникающих при размыкании катушки
  • Светодиодная индикация состояния выхода на лицевой панели — мгновенная визуальная диагностика
  • Высокое быстродействие: время включения ≤ 25 мс, выключения ≤ 50 мс; максимальная частота коммутаций 600 цикл/ч
  • Износостойкость: механическая 10⁷ циклов, электрическая 10⁵ циклов
  • Широкий набор исполнений по питанию катушки: ACDC12, ACDC24, ACDC60, ACDC110 В либо AC230, AC400 В
  • Корпус шириной 18 мм (1 модуль), монтаж на DIN-рейку 35 мм; исполнения УХЛ4 и УХЛ2 по ГОСТ 15150-69

Назначение выводов

КлеммаНазначение
A1, A2Питание катушки реле (по исполнению — AC230, AC400, ACDC12, ACDC24, ACDC60 или ACDC110 В)
11Общий вывод первой переключающей группы
12Нормально замкнутый (NC) контакт первой группы — замкнут с 11 при обесточенной катушке
14Нормально разомкнутый (NO) контакт первой группы — замыкается с 11 при подаче питания на катушку
21Общий вывод второй переключающей группы
22Нормально замкнутый (NC) контакт второй группы — замкнут с 21 при обесточенной катушке
24Нормально разомкнутый (NO) контакт второй группы — замыкается с 21 при подаче питания на катушку

Климатическое исполнение и места установки

МРП-2 выпускается в двух исполнениях (эксплуатационная температура): УХЛ4 (−25…+55 °C) и УХЛ2 (−40…+55 °C) по ГОСТ 15150-69. Изделие предназначено для монтажа на стандартную DIN-рейку шириной 35 мм. На рейке МРП-2 занимает один модуль (18 мм), что позволяет компактно интегрировать его рядом с другой автоматикой.

Где применяется МРП-2

  • Развязка слаботочных выходов ПЛК и контроллеров — выход 24 В DC от программируемого логического контроллера коммутирует сетевую нагрузку 230 В АС.
  • Размножение и дублирование сигналов — один датчик через катушку МРП-2 управляет одновременно двумя независимыми цепями (силовая нагрузка + сигнализация).
  • Согласование уровней управления — преобразование напряжения управляющего сигнала (12, 24, 60, 110 В) к нужному уровню коммутируемой сети без изменения схемы автоматики.
  • Управление магнитными пускателями и контакторами — питание катушек пускателей и соленоидов от удалённых пультов или ПЛК через гальванически изолированный коммутатор.
  • Системы блокировок — две группы контактов позволяют построить взаимные блокировки между двумя цепями (например, реверс двигателя).
  • Промежуточные реле в АСУ ТП — в шкафах автоматики, в системах освещения, вентиляции, водоснабжения, на технологических линиях, где требуется развязка цепей разных уровней напряжения.
ВНИМАНИЕ!
  1. Перед монтажом и подключением реле обязательно отключите напряжение питания. Установка и подключение должны производиться квалифицированным электромонтажным персоналом.
  2. Категорически не допускается подача напряжения питания катушки, превышающего номинальное значение для данного исполнения (допуск: AC -15% … +10%, DC ±10%). Несоблюдение приводит к выходу изделия из строя и аннулированию гарантии.
  3. Ток через каждую отдельную контактную группу не должен превышать 16 А (250 В АС1); суммарный продолжительный ток через обе группы — не более 24 А.
  4. При коммутации индуктивной нагрузки (катушки контакторов, реле, соленоиды) рекомендуется устанавливать параллельно нагрузке RC-цепочку (снаббер) или варистор для защиты контактов от перенапряжений.
  5. Степень защиты по корпусу IP40, по клеммам IP20. Изделие предназначено для установки в шкафы и щиты в сухих закрытых помещениях.

Серия промежуточных реле МРП

Реле промежуточные Меандр - это серия моделей, отличающихся количеством и типом контактных групп, напряжением питания, допустимым током и шириной корпуса.

МодельКонтактные группыТок одной группыСуммарный токШирина, мм
МРП-11 переключающая16 А16 А18
МРП-22 переключающие16 А24 А18
МРП-2-12 переключающие7 А AC1 / 8 А DC110,5 А AC1 / 12 А DC118
МРП-2М2 переключающие3 А4,5 А13
МРП-2М-12 переключающие8 А12 А13
МРП-33 нормально разомкнутые16 А28 А18
МРП-3-13 переключающие7 А AC1 / 8 А DC112 А AC1 / 14 А DC118
МРП-3М3 переключающие3 А5,2 А13
МРП-42 переключающие + 2 нормально разомкнутые7 А AC1 / 8 А DC113 А AC1 / 15 А DC118
МРП-4-14 переключающие8 А15 А22
МРП-4-24 переключающие3 А8 А18
МРП-66 переключающих3 А AC1 / 1,2 А AC35,9 А AC1 / 2,4 А AC322
МРП-М77 независимых (6 нормально разомкнутые и 1 переключающий)3 А10 А35

Суммарный ток — ограничение для всех контактных групп при одновременной нагрузке. Суммарный ток не равен допустимому току каждой группы по отдельности.

Как выбрать модель МРП

  1. Определите количество управляемых цепей.
  2. Также, определите, что должно происходить при включении реле: замыкание цепи, размыкание цепи или переключение между двумя цепями. По этому условию выберите модель с нужным типом контактов.
  3. Проверьте допустимый ток контактов с учётом категории нагрузки, тока одной контактной группы и суммарного тока всех групп.
  4. Выберите исполнение по напряжению питания реле, соответствующему напряжению управляющего сигнала.
  5. Проверьте условия установки — ширину корпуса, необходимые боковые зазоры и связанные с ними ограничения по допустимому току.
Бренд
МЕАНДР
Время (задержка) включения реле, не более
0.025с
Время выключения реле, не более
0.05с
Габаритные размеры
18х93х62 мм
Гарантия производителя
2 года
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Допустимое отклонение напряжения питания DС
±10% от номинального
Допустимое отклонение напряжения питания АС 50/60Гц
-15% — +10% от номинального
Исполнение
Стандартная позиция
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество и тип контактов
2 переключающие группы
Максимальная коммутируемая мощность (DC30В), не более
480Вт
Максимальная коммутируемая мощность (АС1 250В), не более
4000Вт
Максимальная коммутируемая мощность (АС3 250В), не более
1500Вт
Максимальная механическая износостойкость контактов, не менее
100000 циклов
Максимальная частота коммутаций, не более
600 цикл / ч
Максимальная электрическая износостойкость контактов, не менее
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальное коммутируемое напряжение (AC1)
250В
Максимальное коммутируемое напряжение (DC)
30В
Максимальное напряжение между цепями питания и контактами реле
AC2000В (50Гц - 1мин)
Максимальный коммутируемый ток (AC3 индуктивная, реактивная), А
6
Масса брутто, не более
0.077кг
Масса нетто, не более
0.065кг
Момент затяжки винтового соединения клеммы, не более
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Номинальное напряжение питания (по исполнениям)
ACDC12В, ACDC24В, ACDC60В, AC230В, AC400В
Относительная влажность воздуха
до 80% (при 25°С)
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Потребляемая мощность, не более
2ВА/1Вт для ACDC12В, ACDC24В и ACDC60В, 2ВА для AC230В и AC400В
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Режим работы
круглосуточный
Сечение подключаемых проводов
до 2.5мм²
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70
Ток всех групп контактов суммарный продолжительный, не более, А
24 (230В АС1 50Гц) / 24 (30В DC1)
Ток одной группы контактов, не более, А
16 (230В АС1 50Гц) / 16 (30В DC1)
Напряжение питания
AC230В
Климатическое исполнение
УХЛ4
Полное наименование
Реле промежуточное МРП-2 AC230В УХЛ4
