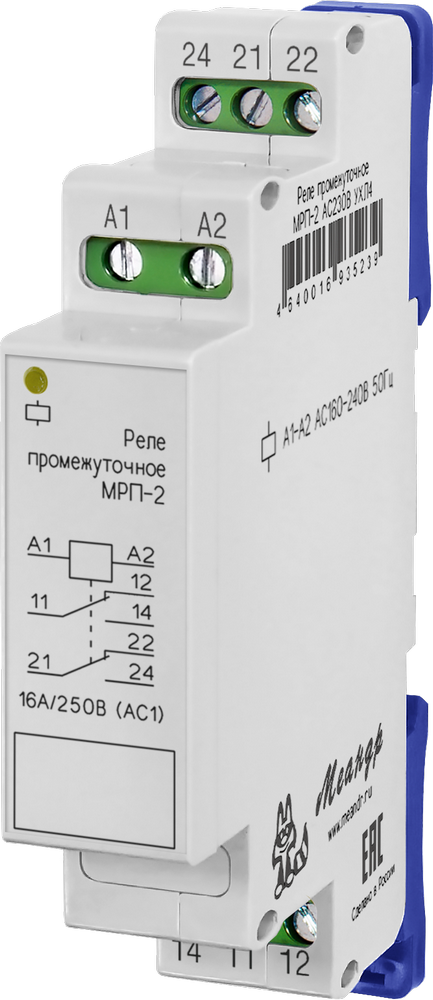

Реле промежуточное МРП-2

Назначение

Реле промежуточное МРП-2 — модульное вспомогательное реле с двумя переключающими контактными группами на ток до 16 А для DIN-рейки. Применяется для гальванической развязки слаботочных цепей управления (ПЛК, контроллеры, датчики, модули ввода-вывода) и силовых нагрузок до 250 В АС, для размножения и усиления сигналов от датчиков и контроллеров, а также для коммутации нагрузок, превышающих допустимый ток выхода управляющего устройства.

Катушка реле (клеммы A1, A2) гальванически изолирована от контактных групп — на стороне нагрузки можно коммутировать сеть до 250 В АС при произвольном напряжении управления (12, 24, 60, 110, 230 или 400 В по исполнениям). Корпус шириной 18 мм (1 модуль) с креплением на DIN-рейку 35 мм.

Преимущества

МРП-2 — это универсальный «переводчик» между слаботочной электроникой и силовой нагрузкой. Слабый ток управления, например, выход ПЛК или модуля DI/DO (12, 24, 60 В), коммутирует мощную сетевую нагрузку (до 16 А на каждую группу при 250 В АС1). Это решает три типовые задачи в одном устройстве: гальваническую развязку, усиление и размножение сигналов.

В отличие от полупроводниковых реле и оптопар, у МРП-2 нет утечки тока в выключенном состоянии — контакты при отсутствии питания на катушке физически разомкнуты. При коммутации нагрузки переключаются две независимые группы одновременно, что удобно для блокировок, дублирования сигналов или одновременного управления двумя цепями (например, нагрузка + сигнализация).

Широкий выбор номинального напряжения катушки (ACDC12, ACDC24, ACDC60, ACDC110 В либо AC230, AC400 В) и климатических исполнений (УХЛ4 и УХЛ2) позволяет подобрать модификацию под любую систему — от шкафа автоматики на 24 В до промышленной сети 400 В АС.

Встроенная защита коммутирующего элемента от индуктивных выбросов — при размыкании катушки внутри устройства поглощается обратное напряжение самоиндукции. Это защищает выходы ПЛК и слаботочных модулей от пробоя и обеспечивает корректную работу системы. Светодиодный индикатор состояния выхода на лицевой панели — мгновенная визуальная диагностика без мультиметра.

Ключевые особенности

• Две переключающие контактные группы (2 CO), 16 А на каждую группу при 250 В АС1; суммарный продолжительный ток обеих групп — до 24 А
• Гальваническая развязка цепей катушки и контактов: испытательное напряжение 2000 В АС (50 Гц, 1 мин)
• Встроенная защита коммутирующего элемента от индуктивных выбросов, возникающих при размыкании катушки
• Светодиодная индикация состояния выхода на лицевой панели — мгновенная визуальная диагностика
• Высокое быстродействие: время включения ≤ 25 мс, выключения ≤ 50 мс; максимальная частота коммутаций 600 цикл/ч
• Износостойкость: механическая 10⁷ циклов, электрическая 10⁵ циклов
• Широкий набор исполнений по питанию катушки: ACDC12, ACDC24, ACDC60, ACDC110 В либо AC230, AC400 В
• Корпус шириной 18 мм (1 модуль), монтаж на DIN-рейку 35 мм; исполнения УХЛ4 и УХЛ2 по ГОСТ 15150-69

Назначение выводов

Принцип работы

При подаче напряжения соответствующего исполнения на клеммы A1, A2 ток через катушку создаёт магнитное поле, которое притягивает якорь и одновременно переключает обе контактные группы. Контакты 11–12 и 21–22 размыкаются (в обесточенном состоянии они замкнуты — нормально замкнутые, NC), а контакты 11–14 и 21–24 замыкаются (нормально разомкнутые, NO).

При снятии напряжения с катушки контакты возвращаются в исходное состояние под действием возвратной пружины. Внутренний защитный элемент поглощает обратное напряжение самоиндукции катушки, защищая управляющий выход (например, транзисторный выход ПЛК) от пробоя.

Светодиодный индикатор на лицевой панели светится при подаче питания на катушку, обеспечивая мгновенную визуальную диагностику состояния выхода. Время полного срабатывания — не более 25 мс, время отключения — не более 50 мс.

Климатическое исполнение и места установки

МРП-2 выпускается в двух исполнениях (эксплуатационная температура): УХЛ4 (−25…+55 °C) и УХЛ2 (−40…+55 °C) по ГОСТ 15150-69. Изделие предназначено для монтажа на стандартную DIN-рейку шириной 35 мм. На рейке МРП-2 занимает один модуль (18 мм), что позволяет компактно интегрировать его рядом с другой автоматикой.

Где применяется МРП-2

Информация для заказа

Расположение клемм и принципиальная схема
