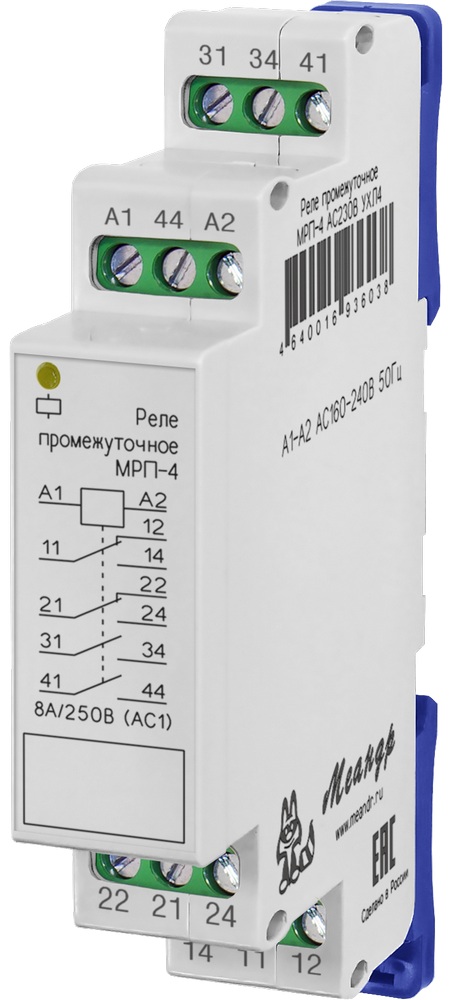

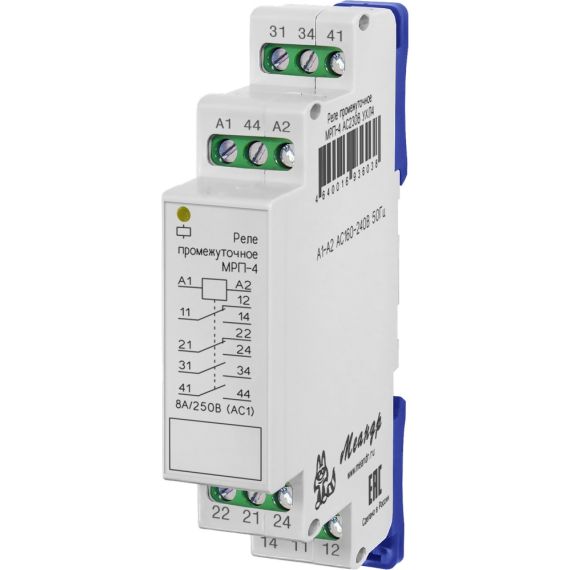

Реле промежуточное МРП-4
Реле промежуточное МРП-4
Написать отзыв
1 339.00 ₽
В корзину

Реле промежуточное МРП-4

4640016935314
Написать отзыв
+ −

Минимальное количество для товара "Реле промежуточное МРП-4" 1.

Список вариантов товара

Назначение

Промежуточное реле МРП-4 — это вспомогательное реле с 4 контактными группами (2 CO + 2 NО) на ток до 13А (230В АС1)/15А (30В DC1) для DIN-рейки. Применяется для гальванической развязки слаботочных цепей управления и силовых нагрузок до АС/DC 250/30В, для усиления сигналов от датчиков, контроллеров и др.приборов, а также для коммутации нагрузок, превышающих допустимый ток выхода управляющего устройства.

Ключевые особенности

  • 4 группы контактов (2 CO + 2 NО), суммарно до 13А (230В АС1)/15А (30В DC1);
  • Гальваническая развязка цепей катушки и контактов: испытательное напряжение 2000 В АС (50 Гц, 1 мин);
  • Светодиодная индикация состояния выхода на лицевой панели — мгновенная визуальная диагностика;
  • Время включения ≤ 25 мс, выключения — ≤ 50 мс; максимальная частота коммутаций 600 цикл/ч;
  • Износостойкость: механическая 10⁷ циклов, электрическая 10⁵ циклов;
  • Широкий набор исполнений по питанию катушки: АС 230В или АСDC 24/60/110/230 В;
  • Корпус шириной 18 мм (1 модуль), монтаж на DIN-рейку 35 мм; исполнения УХЛ4 и УХЛ2 по ГОСТ 15150-69.

Где применяется

  • В сложных системах автоматизации — когда нужно расширить количество управляемых цепей, встроенные в реле промежуточное 4 контакта позволяют реализовать различные сценарии работы.
  • Для коммутации разных цепей в разных режимах — благодаря наличию 2х переключающих и 2х нормально разомкнутых контактов.
  • В системах автоматизации, щитах управления, в промышленном оборудовании — для повышения безопасности: встроенная в реле промежуточное мрп 4 защита от индуктивных выбросов, которые возникают при отключении мощной нагрузки, способствует предотвращению повреждения оборудования.
ВНИМАНИЕ!
  1. Перед монтажом и подключением реле мрп 4 обязательно отключите напряжение питания. Установка и подключение должны производиться квалифицированным электромонтажным персоналом.
  2. Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6*3,5 мм.
  3. Ток через каждую отдельную контактную группу не должен превышать 7/8А 230В АС1 50 Гц/30В DC1; суммарный продолжительный ток через обе группы — не более 13/15 А 230В АС1 50 Гц/30В DC1.
  4. Минимальное расстояние между аналогичными приборами при установке на DIN-рейку должно быть не менее 5 мм.
  5. Степень защиты по корпусу — IP40, по клеммам — IP20. Изделие предназначено для установки в шкафы и щиты в сухих закрытых помещениях.

Серия промежуточных реле МРП

Реле промежуточные Меандр - это серия моделей, отличающихся количеством и типом контактных групп, напряжением питания, допустимым током и шириной корпуса.

МодельКонтактные группыТок одной группыСуммарный токШирина, мм
МРП-11 переключающая16 А16 А18
МРП-22 переключающие16 А24 А18
МРП-2-12 переключающие7 А AC1 / 8 А DC110,5 А AC1 / 12 А DC118
МРП-2М2 переключающие3 А4,5 А13
МРП-2М-12 переключающие8 А12 А13
МРП-33 нормально разомкнутые16 А28 А18
МРП-3-13 переключающие7 А AC1 / 8 А DC112 А AC1 / 14 А DC118
МРП-3М3 переключающие3 А5,2 А13
МРП-42 переключающие + 2 нормально разомкнутые7 А AC1 / 8 А DC113 А AC1 / 15 А DC118
МРП-4-14 переключающие8 А15 А22
МРП-4-24 переключающие3 А8 А18
МРП-66 переключающих3 А AC1 / 1,2 А AC35,9 А AC1 / 2,4 А AC322
МРП-М77 независимых (6 нормально разомкнутые и 1 переключающий)3 А10 А35

Суммарный ток — ограничение для всех контактных групп при одновременной нагрузке. Суммарный ток не равен допустимому току каждой группы по отдельности.

Как выбрать модель МРП

  1. Определите количество управляемых цепей.
  2. Также, определите, что должно происходить при включении реле: замыкание цепи, размыкание цепи или переключение между двумя цепями. По этому условию выберите модель с нужным типом контактов.
  3. Проверьте допустимый ток контактов с учётом категории нагрузки, тока одной контактной группы и суммарного тока всех групп.
  4. Выберите исполнение по напряжению питания реле, соответствующему напряжению управляющего сигнала.
  5. Проверьте условия установки — ширину корпуса, необходимые боковые зазоры и связанные с ними ограничения по допустимому току.
Бренд
МЕАНДР
Время (задержка) включения реле, не более
0.025с
Время выключения реле, не более
0.05с
Габаритные размеры
18х93х62 мм
Гарантия производителя
2 года
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Допустимое отклонение напряжения питания DС
±10% от номинального
Допустимое отклонение напряжения питания АС 50/60Гц
-15% — +10% от номинального
Исполнение
Стандартная позиция
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество и тип контактов
2 переключающие группы + 2 НО
Максимальная коммутируемая мощность (DC30В), не более
240Вт
Максимальная коммутируемая мощность (АС1 250В), не более
2000Вт
Максимальная коммутируемая мощность (АС3 250В), не более
700Вт
Максимальная механическая износостойкость контактов, не менее
100000 циклов
Максимальная частота коммутаций, не более
600 цикл / ч
Максимальная электрическая износостойкость контактов, не менее
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальное коммутируемое напряжение (AC1)
250В
Максимальное коммутируемое напряжение (DC)
30В
Максимальное напряжение между цепями питания и контактами реле
AC2000В (50Гц - 1мин)
Максимальный коммутируемый ток (AC3 индуктивная, реактивная), А
2.8
Масса брутто, не более
0.08кг
Масса нетто, не более
0.069кг
Момент затяжки винтового соединения клеммы, не более
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Номинальное напряжение питания (по исполнениям)
ACDC24В, ACDC60В, ACDC110В, ACDC230В
Относительная влажность воздуха
до 80% (при 25°С)
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Потребляемая мощность, не более
2ВА/1Вт для ACDC24В, ACDC110В и ACDC230В, 2ВА для AC230В
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Режим работы
круглосуточный
Сечение подключаемых проводов
до 2.5мм²
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70
Ток всех групп контактов суммарный продолжительный, не более, А
13 (230В АС1 50Гц) / 15 (30В DC1)
Ток одной группы контактов, не более, А
7 (230В АС1 50Гц) / 8 (30В DC1)
Напряжение питания
ACDC230В
Климатическое исполнение
УХЛ4
Полное наименование
Реле промежуточное МРП-4 ACDC230В УХЛ4

Руководство по эксплутации (mrp-v51.pdf, 1,155 Kb) [Скачать]

Руководство по эксплутации (mrp-v50.pdf, 1,154 Kb) [Скачать]

3d модель (Assem_2019-06-07_MRP-4.zip, 872 Kb) [Скачать]
