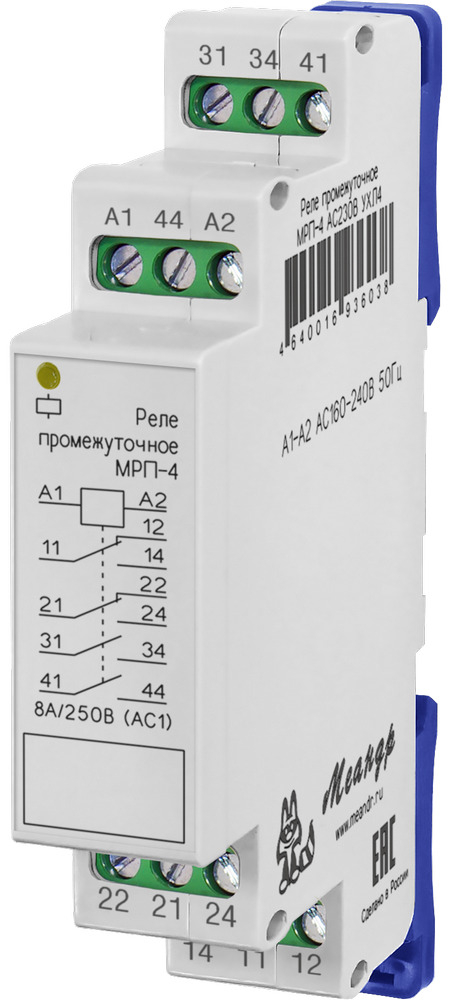

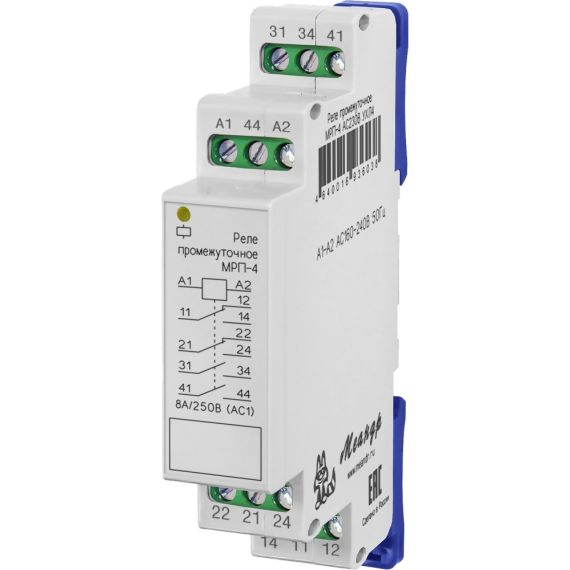

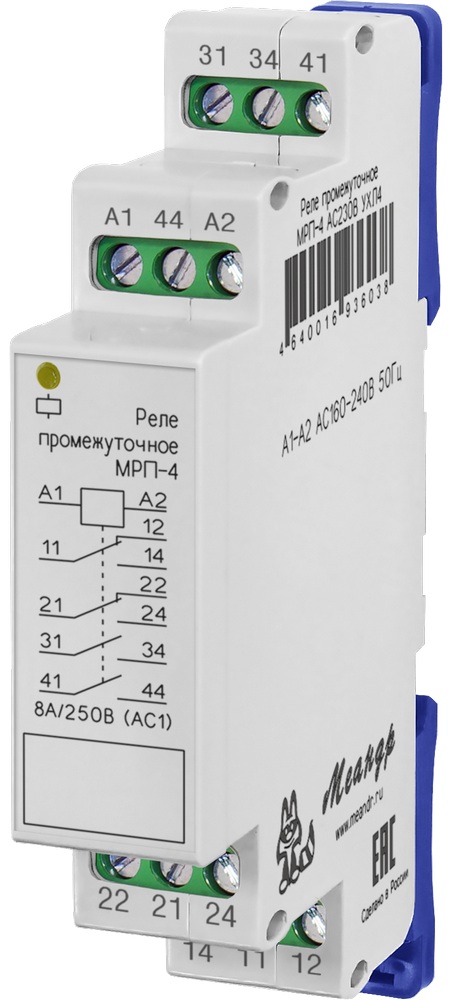

Реле промежуточное МРП-4
Реле промежуточное МРП-4
Написать отзыв
1 848.00 ₽
В корзину

Реле промежуточное МРП-4

4680019912547
Написать отзыв
+ −

Минимальное количество для товара "Реле промежуточное МРП-4" 1.

Список вариантов товара
Бренд
МЕАНДР
Время (задержка) включения реле, не более
0.025с
Время выключения реле, не более
0.05с
Габаритные размеры
18х93х62 мм
Гарантия производителя
2 года
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Допустимое отклонение напряжения питания DС
±10% от номинального
Допустимое отклонение напряжения питания АС 50/60Гц
-15% — +10% от номинального
Климатическое исполнение
УХЛ2
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество и тип контактов
2 переключающие группы + 2 НО
Максимальная коммутируемая мощность (DC30В), не более
240Вт
Максимальная коммутируемая мощность (АС1 250В), не более
2000Вт
Максимальная коммутируемая мощность (АС3 250В), не более
700Вт
Максимальная механическая износостойкость контактов, не менее
10000000 циклов
Максимальная частота коммутаций, не более
600 цикл / ч
Максимальная электрическая износостойкость контактов, не менее
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальное коммутируемое напряжение (AC1)
250В
Максимальное коммутируемое напряжение (DC)
30В
Максимальное напряжение между цепями питания и контактами реле
AC2000В (50Гц - 1мин)
Максимальный коммутируемый ток (AC3 индуктивная, реактивная), А
2.8
Масса брутто, не более
0.08кг
Масса нетто, не более
0.069кг
Момент затяжки винтового соединения клеммы, не более
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Напряжение питания
ACDC110В
Номинальное напряжение питания (по исполнениям)
ACDC24В, ACDC60В, ACDC110В, ACDC230В
Относительная влажность воздуха
до 80% (при 25°С)
Полное наименование
Реле промежуточное МРП-4 ACDC110В УХЛ2
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Потребляемая мощность, не более
2ВА/1Вт для ACDC24В, ACDC110В и ACDC230В, 2ВА для AC230В
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Режим работы
круглосуточный
Сечение подключаемых проводов
до 2.5мм²
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70
Ток всех групп контактов суммарный продолжительный, не более, А
13 (230В АС1 50Гц) / 15 (30В DC1)
Ток одной группы контактов, не более, А
7 (230В АС1 50Гц) / 8 (30В DC1)

Руководство по эксплутации (mrp-v51.pdf, 1,155 Kb) [Скачать]

Руководство по эксплутации (mrp-v50.pdf, 1,154 Kb) [Скачать]

3d модель (Assem_2019-06-07_MRP-4.zip, 872 Kb) [Скачать]
