Реверсивный переключатель РП-2 100A

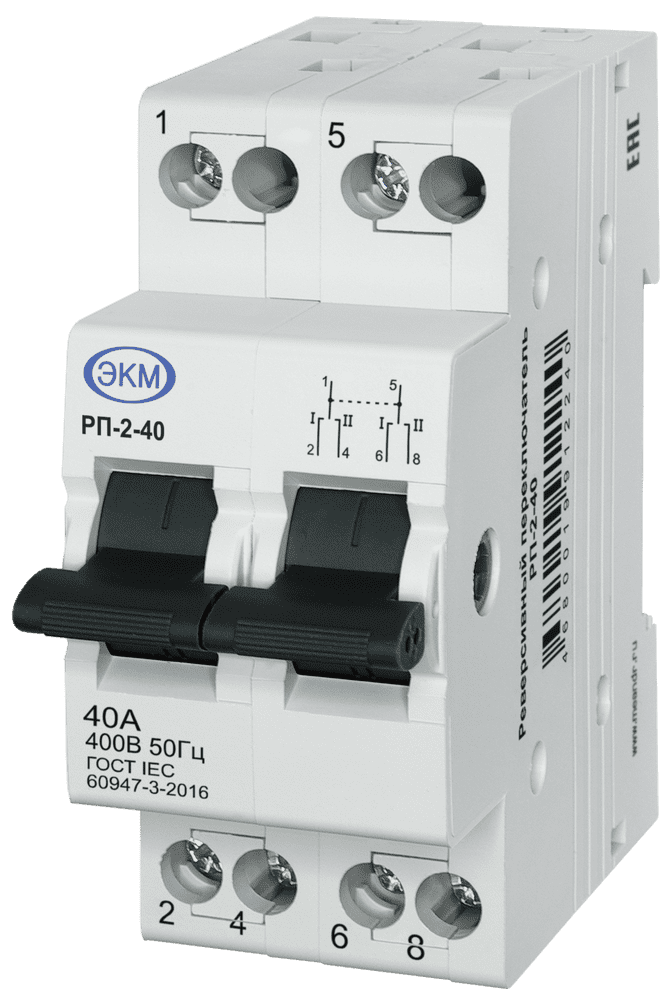

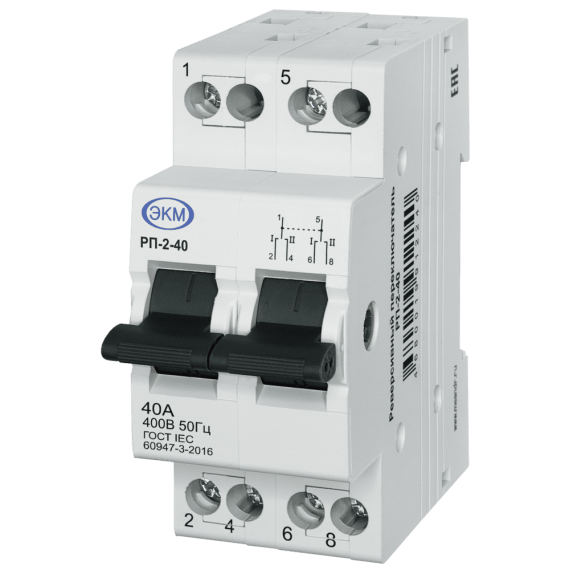

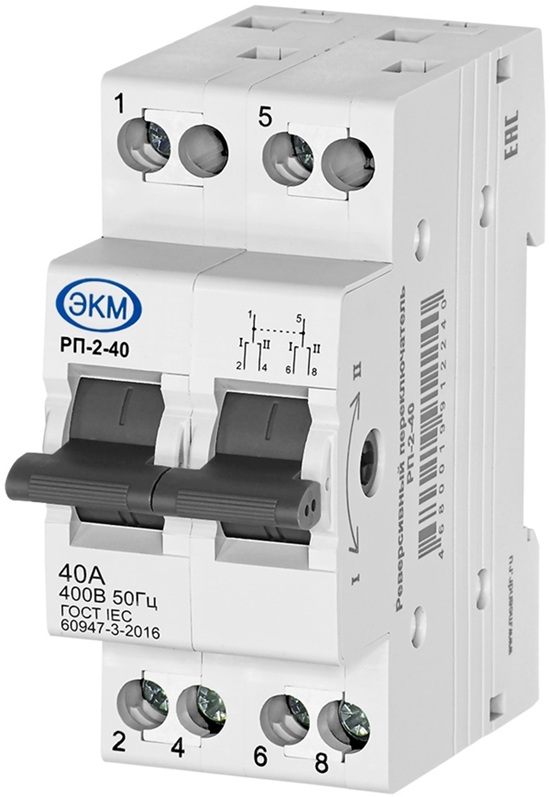

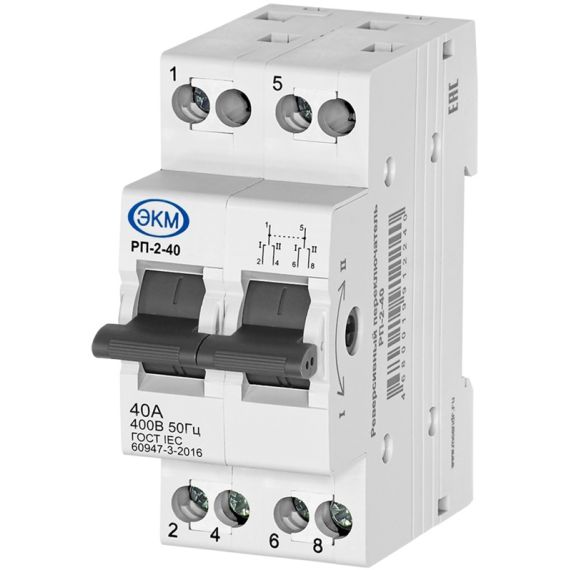

Реверсивный переключатель РП-2
Написать отзыв
3 625.00 ₽
В корзину

Реверсивный переключатель РП-2

4680626990297
Написать отзыв
+ −

Минимальное количество для товара "Реверсивный переключатель РП-2" 1.

Список вариантов товара

Назначение

РП-2 — реверсивный переключатель двухполюсный для ручного переключения питания с одного ввода на другой и обратно. Два полюса позволяют одновременно переключать два проводника электрической цепи. Например, в схеме с фазным и нейтральным проводниками РП-2 переключает L и N одновременно.

Двухполюсный реверсивный рубильник устанавливается на DIN-рейку 35 мм и управляется рукояткой на передней панели. РП-2 выпускается на 40, 63 и 100 А, номинальное рабочее напряжение — 400 В AC, частота сети — 50/60 Гц.

Серия реверсивных переключателей РП

ПараметрРП-1РП-2РП-3РП-4
Число полюсов1234
Номинальное рабочее напряжение230 В AC — 40/63 А; 400 В AC — 100 А400 В AC400 В AC400 В AC
Габариты 40 А, мм18×80×8336×80×8354×80×8372×80×83
Габариты 63 А, мм18×79×9436×79×9454×79×94Появится в 2027
Габариты 100 А, мм36×78×8472×78×84108×78×84—

Как выбрать количество полюсов? Количество полюсов показывает, сколько проводников цепи переключаются одновременно.РП-1 переключает один проводник, РП-2 — два одновременно, РП-3 — три, РП-4 — четыре. РП-2 подходит для схем, где требуется одновременно переключать фазу и нейтраль; РП-3 — три фазы; РП-4 — три фазы и нейтраль. Количество полюсов выбирают в соответствии со схемой электроснабжения.

Принцип работы

Подключение реверсивного переключателя выполняется к двум вводам и нагрузке в соответствии со схемой подключения. В положении I нагрузка подключена к первому вводу, в положении II — ко второму. При переводе рукоятки в среднее положение «0» контакты размыкаются. Оба полюса РП-2 переключаются одновременно.

Где применяется

  • Для дома с резервным генератором — РП-2 позволяет вручную переключать питание с электросети на генератор и обратно. Подключение генератора к дому через реверсивный переключатель РП-2 применяют, когда резервный источник нужно включать вручную вместо основного ввода.
  • В схемах, где необходимо одновременно переключать два проводника — например, фазу и нейтраль. РП-2 переключает оба проводника одной рукояткой, поэтому подключение генератора через реверсивный переключатель может выполняться с коммутацией L и N, если это предусмотрено схемой электроснабжения.
  • Для оборудования с двумя вводами питания — реверсивный переключатель позволяет вручную выбрать, от какого ввода будет работать оборудование. В среднем положении рукоятки «0» контакты разомкнуты.

Климатическое исполнение и места установки

РП-2 рассчитан на работу при температуре от −5 до +40 °C и относительной влажности воздуха до 80% при +25 °C. Степень защиты клемм — IP20. Переключатель рассчитан на круглосуточный режим работы, устанавливается на DIN-рейку 35 мм; рабочее положение — произвольное.

Информация для заказа

При выборе РП-2 учитывайте рабочий ток цепи и тип нагрузки, поскольку допустимый ток переключателя зависит от категории применения.

Для категории AC1 максимальный рабочий ток соответствует номиналу исполнения:

  • РП-2-40 — для цепей с рабочим током до 40 А;
  • РП-2-63 — до 63 А;
  • РП-2-100 — до 100 А.

Для категории AC3, применяемой при коммутации электродвигателей, максимальный рабочий ток составляет соответственно 14, 25 и 40 А.

Бренд
ЭКМ
Гарантия производителя
2 года
Диапазон рабочих температур, °C (по исполнениям)
-5 - +40
Исполнение
Стандартная позиция
Максимальная механическая износостойкость контактов, не менее
8500 циклов
Максимальная электрическая износостойкость контактов, не менее
1500 циклов
Максимальный рабочий ток АС1, А
40, 63, 100 (по исполнениям)
Максимальный рабочий ток АС3, А
14, 25, 40 (по исполнениям)
Наличие драгоценных металлов (серебро)
0.3-0.5 г
Напряжение постоянного тока на один полюс, не более
48В
Номинальная частота тока сети, Гц
50/60
Номинальное рабочее напряжение, В
400АС
Относительная влажность воздуха
до 80% (при 25°С)
Потребляемая мощность, не более
0Вт
Производитель
Сторонний
Рабочее положение в пространстве
произвольное
Режим работы
круглосуточный
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP20 / IP20
Температура хранения, °С
-5 - +70
Ток
100
Число полюсов
2 шт.
Полное наименование
Реверсивный переключатель РП-2-100

Руководство по эксплутации (rp-v11.pdf, 972 Kb) [Скачать]
