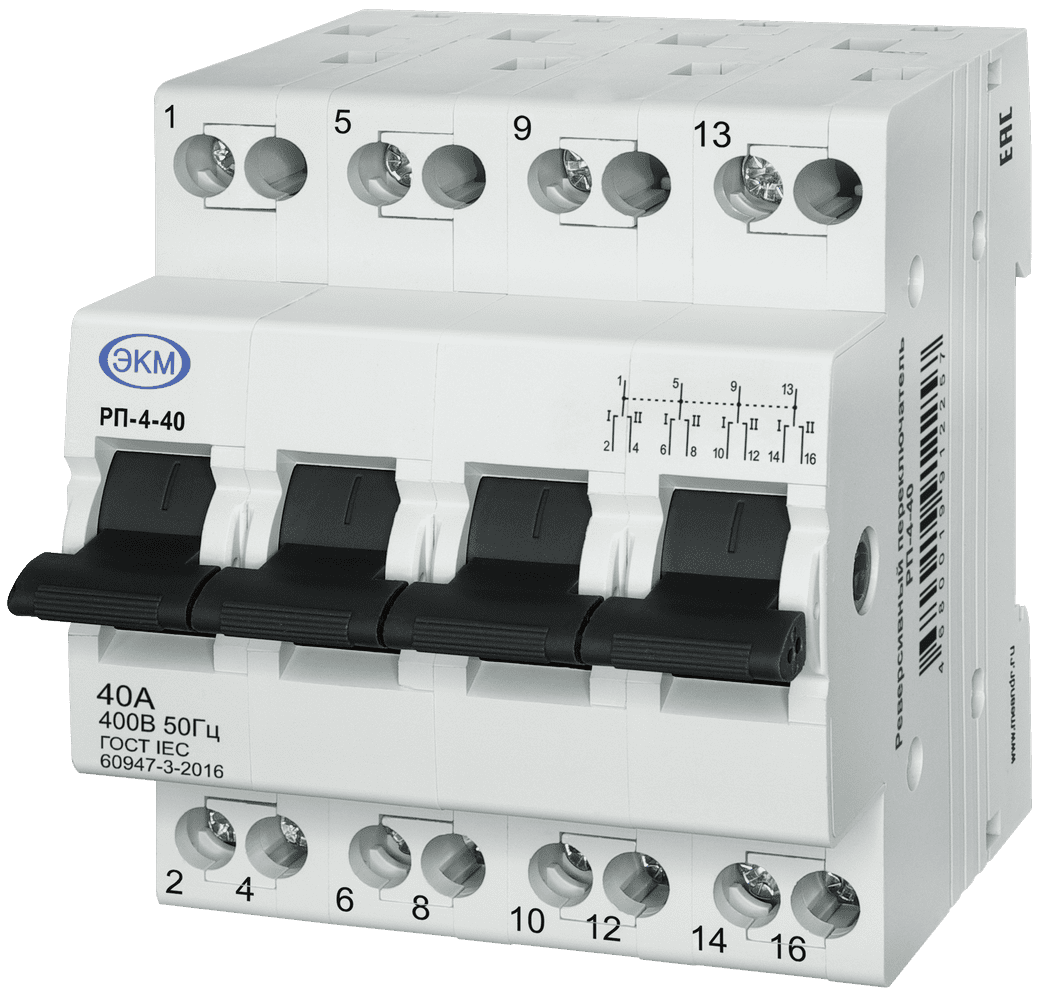

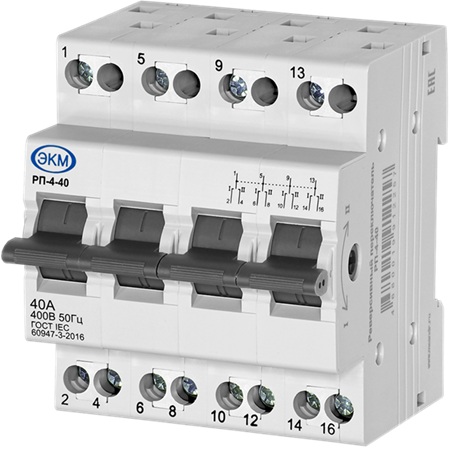

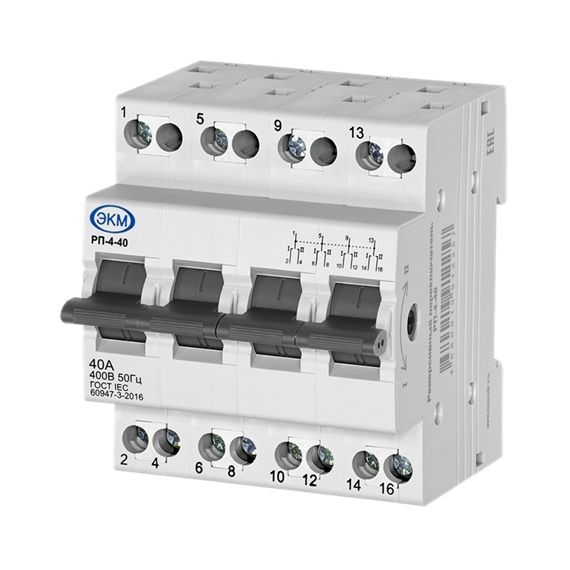

Реверсивный переключатель РП-4
Реверсивный переключатель РП-4
Написать отзыв
2 257.00 ₽
В корзину

Реверсивный переключатель РП-4

4680019912257
Написать отзыв
+ −

Минимальное количество для товара "Реверсивный переключатель РП-4" 1.

Список вариантов товара

Назначение

РП-4 — четырехполюсный коммутационный аппарат для ручного переключения четырех проводников с одного ввода на другой. Реверсивный переключатель 4 полюсный позволяет одновременно переключать четыре проводника электрической цепи. В трехфазной сети такое исполнение применяется, когда по схеме необходимо одновременно переключать три фазы L1, L2, L3 и нейтраль N.

Четырехполюсный реверсивный рубильник рассчитан на номинальное рабочее напряжение 400 В AC, частоту 50/60 Гц и максимальный ток до 40 А. РП 4 40 устанавливается на DIN-рейку 35 мм и управляется рукояткой на передней панели.

Серия реверсивных переключателей РП

ПараметрРП-1РП-2РП-3РП-4
Число полюсов1234
Номинальное рабочее напряжение230 В AC — 40/63 А; 400 В AC — 100 А400 В AC400 В AC400 В AC
Габариты 40 А, мм18×80×8336×80×8354×80×8372×80×83
Габариты 63 А, мм18×79×9436×79×9454×79×94Появится в 2027
Габариты 100 А, мм36×78×8472×78×84108×78×84—

Как выбрать количество полюсов? Число полюсов показывает, сколько проводников электрической цепи переключаются одновременно. РП-1 переключает один проводник, РП-2 — два, РП-3 — три, РП-4 — четыре. Поэтому переключатель реверсивный четырехполюсный выбирают, когда по схеме необходимо одновременно переключать четыре проводника — например, три фазы и нейтраль. Количество полюсов выбирают по схеме электроснабжения.

Где применяется

  • В трехфазных сетях, где требуется переключать три фазы и нейтраль — РП-4 позволяет одновременно переключать четыре проводника между двумя вводами.
  • В системах основного и резервного питания — реверсивный рубильник 4 полюсный позволяет вручную перевести четыре проводника с основного ввода на резервный и обратно.
  • Для оборудования с двумя вводами питания — РП-4 применяют, когда по схеме необходимо одновременно переключать четыре проводника между двумя вводами. В среднем положении рукоятки «0» контакты разомкнуты.
Бренд
ЭКМ
Габаритные размеры
72х80х83 мм для 40А
Гарантия производителя
2 года
Диапазон рабочих температур, °C (по исполнениям)
-5 - +40
Исполнение
Стандартная позиция
Максимальная механическая износостойкость контактов, не менее
8500 циклов
Максимальная электрическая износостойкость контактов, не менее
1500 циклов
Максимальное сечение провода, присоединяемого к зажимам
16мм²
Максимальный рабочий ток АС1, А
40
Максимальный рабочий ток АС3, А
14
Масса нетто, не более
0.296кг
Момент затяжки винтового соединения клеммы, не более
1.2 ± 0.2Н*м
Наличие драгоценных металлов (серебро)
0.3-0.5 г
Напряжение постоянного тока на один полюс, не более
48В
Номинальная частота тока сети, Гц
50/60
Номинальное рабочее напряжение, В
400АС
Относительная влажность воздуха
до 80% (при 25°С)
Потребляемая мощность, не более
0Вт
Производитель
Сторонний
Рабочее положение в пространстве
произвольное
Режим работы
круглосуточный
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
- / IP20
Температура хранения, °С
-5 - +70
Ток
40
Число полюсов
4 шт.
Полное наименование
Реверсивный переключатель РП-4-40

Руководство по эксплутации (rp-v11.pdf, 972 Kb) [Скачать]
