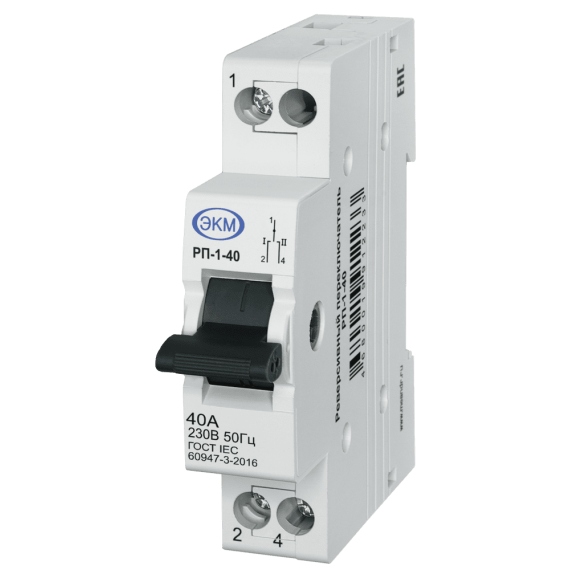

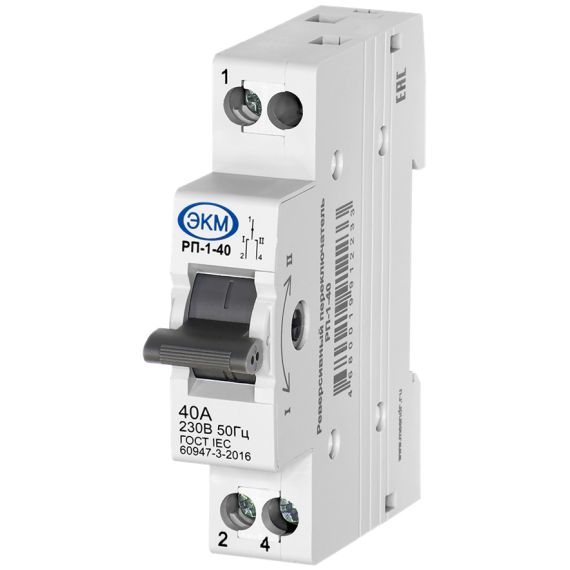

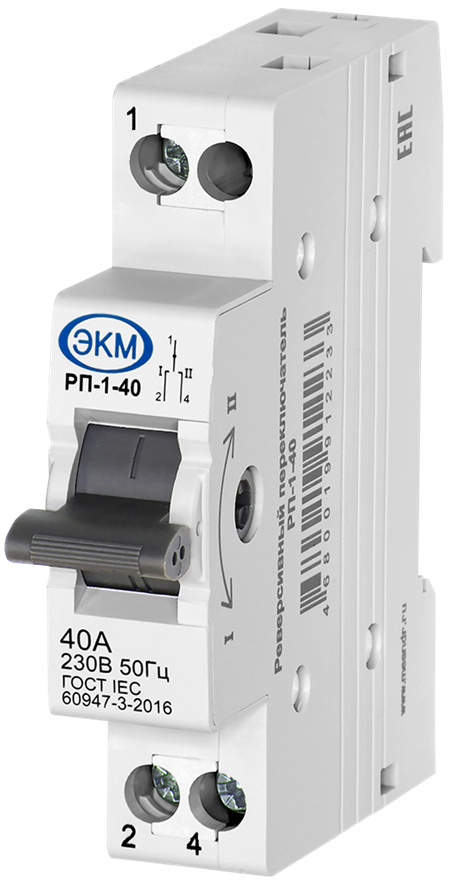

Реверсивный переключатель РП-1 40А
Реверсивный переключатель РП-1
Написать отзыв
552.00 ₽
В корзину

Реверсивный переключатель РП-1

4680019912233
Написать отзыв
+ −

Минимальное количество для товара "Реверсивный переключатель РП-1" 1.

Список вариантов товара

Назначение

РП-1 — реверсивный переключатель однофазный для ручного переключения нагрузки с одного ввода на другой и оперативного управления участками электрической сети.

Рубильник реверсивный однофазный устанавливается на DIN-рейку 35 мм и управляется рукояткой на передней панели. Для РП-1 предусмотрены исполнения на 40, 63 и 100 А. Реверсивный переключатель 40А и Реверсивный переключатель 63А рассчитаны на номинальное рабочее напряжение 230 В AC, исполнение на 100 А — 400 В AC. Частота сети — 50/60 Гц.

Серия реверсивных переключателей РП

Серия выпускается в одно, двух, трех и четырехполюсных исполнениях на токи до 40А, 63А и 100А.

ПараметрРП-1РП-2РП-3РП-4
Число полюсов1234
Номинальное рабочее напряжение230 В AC — 40/63 А; 400 В AC — 100 А400 В AC400 В AC400 В AC
Габариты для 40 А, мм18×80×8336×80×8354×80×8372×80×83
Габариты для 63 А, мм18×79×9436×79×9454×79×94—
Габариты для 100 А, мм36×78×8472×78×84108×78×84—

Где применяется

  • Для дома с основным и резервным питанием — например, когда при отключении электричества необходимо вручную переключить питание дома с электросети на генератор. В такой схеме реверсивный переключатель однофазный для генератора позволяет вручную выбрать один из двух вводов, а в положении «0» — разомкнуть коммутируемую цепь.
  • Для оборудования с двумя источниками питания — когда необходимо вручную выбирать источник независимо от того, какой из них является основным или резервным. РП-1 имеет три положения I–0–II: положения I и II соответствуют переключению между вводами, а в среднем положении «0» контакты разомкнуты.
Бренд
ЭКМ
Габаритные размеры
18х80х83 мм для 40А, 18х79х94 мм для 63А, 36х78х84 мм для 100А
Гарантия производителя
2 года
Диапазон рабочих температур, °C (по исполнениям)
-5 - +40
Исполнение
Стандартная позиция
Максимальная механическая износостойкость контактов, не менее
8500 циклов
Максимальная электрическая износостойкость контактов, не менее
1500 циклов
Максимальный рабочий ток АС1, А
40, 63, 100 (по исполнениям)
Максимальный рабочий ток АС3, А
14, 25, 40 (по исполнениям)
Масса нетто, не более
0.074кг для 40А, 0.084кг для 63А, 0.142кг для 100А
Момент затяжки винтового соединения клеммы, не более
1.2 ± 0.2Н*м для 40А, 2 ± 0.2Н*м для 63А, 2.5 ± 0.2Н*м для 100А; шлиц PZ2 (ГОСТ 10434-82)
Наличие драгоценных металлов (серебро)
0.3-0.5 г
Напряжение постоянного тока на один полюс, не более
48В
Номинальная частота тока сети, Гц
50/60
Номинальное рабочее напряжение, В
230АС (для 40А, 63А), 400АС (для 100А)
Относительная влажность воздуха
до 80% (при 25°С)
Потребляемая мощность, не более
0Вт
Производитель
Сторонний
Рабочее положение в пространстве
произвольное
Режим работы
круглосуточный
Сечение подключаемых проводов
16мм² для 40А, 25мм² для 63А, 50мм² для 100А
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
- / IP20
Температура хранения, °С
-5 - +70
Ток
40
Число полюсов
1 шт.
Полное наименование
Реверсивный переключатель РП-1-40

Руководство по эксплутации (rp-v11.pdf, 972 Kb) [Скачать]
