Назначение

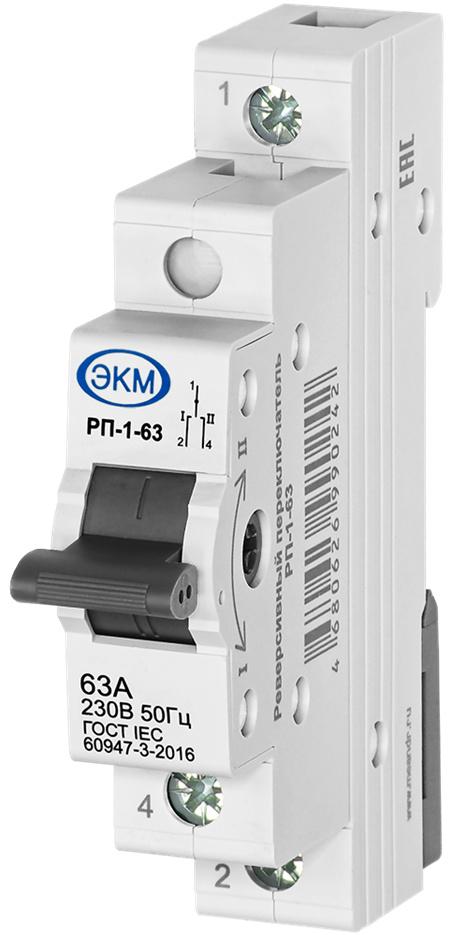

РП-1 — реверсивный переключатель однофазный для ручного переключения нагрузки с одного ввода на другой и оперативного управления участками электрической сети.
Рубильник реверсивный однофазный устанавливается на DIN-рейку 35 мм и управляется рукояткой на передней панели. Для РП-1 предусмотрены исполнения на 40, 63 и 100 А. Реверсивный переключатель 40А и Реверсивный переключатель 63А рассчитаны на номинальное рабочее напряжение 230 В AC, исполнение на 100 А — 400 В AC. Частота сети — 50/60 Гц.
Серия реверсивных переключателей РП
Серия выпускается в одно, двух, трех и четырехполюсных исполнениях на токи до 40А, 63А и 100А.
| Параметр | РП-1 | РП-2 | РП-3 | РП-4 |
|---|---|---|---|---|
| Число полюсов | 1 | 2 | 3 | 4 |
| Номинальное рабочее напряжение | 230 В AC — 40/63 А; 400 В AC — 100 А | 400 В AC | 400 В AC | 400 В AC |
| Габариты для 40 А, мм | 18×80×83 | 36×80×83 | 54×80×83 | 72×80×83 |
| Габариты для 63 А, мм | 18×79×94 | 36×79×94 | 54×79×94 | — |
| Габариты для 100 А, мм | 36×78×84 | 72×78×84 | 108×78×84 | — |
Где применяется
- Для дома с основным и резервным питанием — например, когда при отключении электричества необходимо вручную переключить питание дома с электросети на генератор. В такой схеме реверсивный переключатель однофазный для генератора позволяет вручную выбрать один из двух вводов, а в положении «0» — разомкнуть коммутируемую цепь.
- Для оборудования с двумя источниками питания — когда необходимо вручную выбирать источник независимо от того, какой из них является основным или резервным. РП-1 имеет три положения I–0–II: положения I и II соответствуют переключению между вводами, а в среднем положении «0» контакты разомкнуты.
Бренд:
ЭКМ
Габаритные размеры:
18х80х83 мм для 40А, 18х79х94 мм для 63А, 36х78х84 мм для 100А
Гарантия производителя:
2 года
Диапазон рабочих температур, °C (по исполнениям):
-5 - +40
Исполнение:
Стандартная позиция
Максимальная механическая износостойкость контактов, не менее:
8500 циклов
Максимальная электрическая износостойкость контактов, не менее:
1500 циклов
Максимальный рабочий ток АС1, А:
40, 63, 100 (по исполнениям)
Максимальный рабочий ток АС3, А:
14, 25, 40 (по исполнениям)
Масса нетто, не более:
0.074кг для 40А, 0.084кг для 63А, 0.142кг для 100А
Момент затяжки винтового соединения клеммы, не более:
1.2 ± 0.2Н*м для 40А, 2 ± 0.2Н*м для 63А, 2.5 ± 0.2Н*м для 100А; шлиц PZ2 (ГОСТ 10434-82)
Наличие драгоценных металлов (серебро):
0.3-0.5 г
Напряжение постоянного тока на один полюс, не более:
48В
Номинальная частота тока сети, Гц:
50/60
Номинальное рабочее напряжение, В:
230АС (для 40А, 63А), 400АС (для 100А)
Относительная влажность воздуха:
до 80% (при 25°С)
Потребляемая мощность, не более:
0Вт
Производитель:
Сторонний
Рабочее положение в пространстве:
произвольное
Режим работы:
круглосуточный
Сечение подключаемых проводов:
16мм² для 40А, 25мм² для 63А, 50мм² для 100А
Срок службы:
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89:
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96:
- / IP20
Температура хранения, °С:
-5 - +70
Ток:
63
Число полюсов:
1 шт.
Полное наименование:

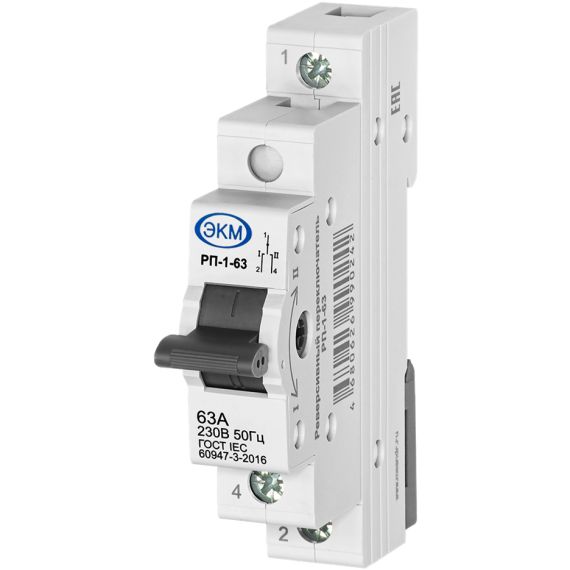

Реверсивный переключатель РП-1-63
