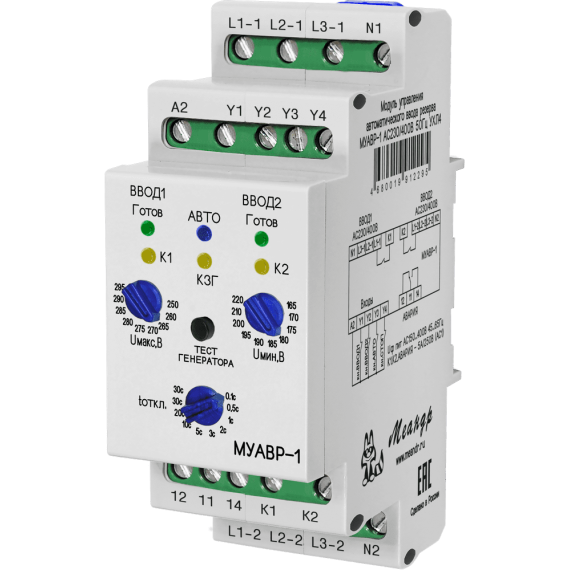

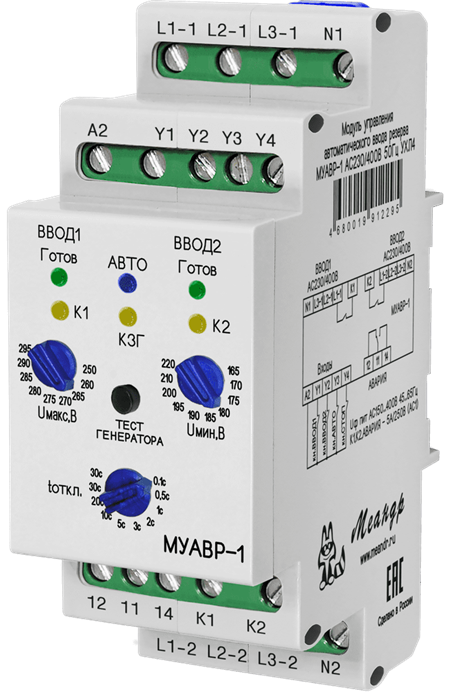

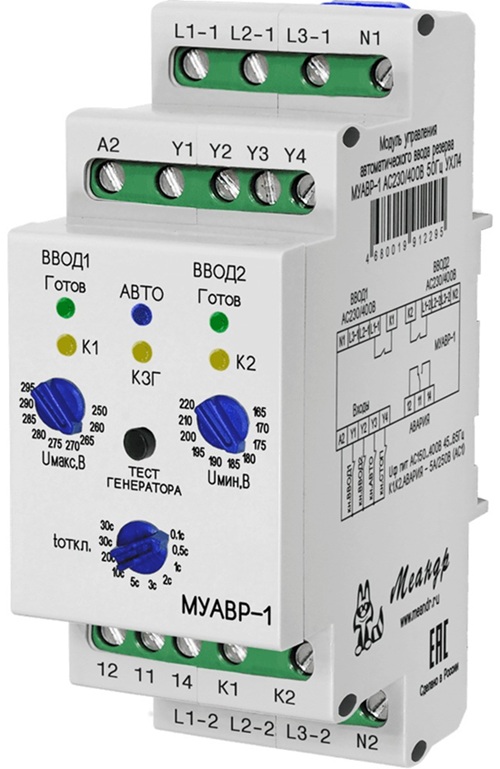

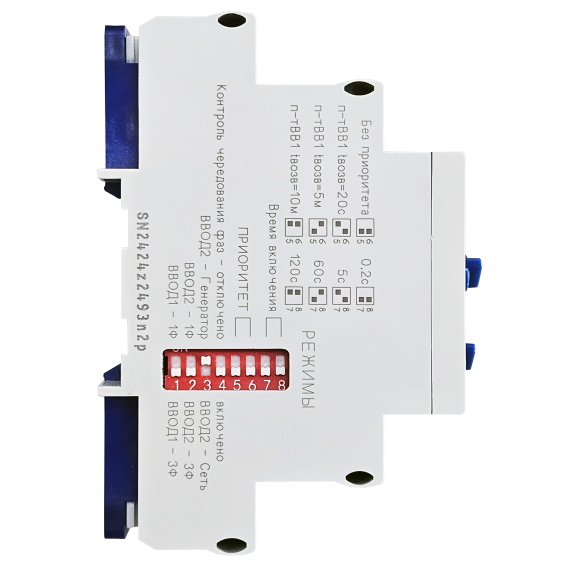

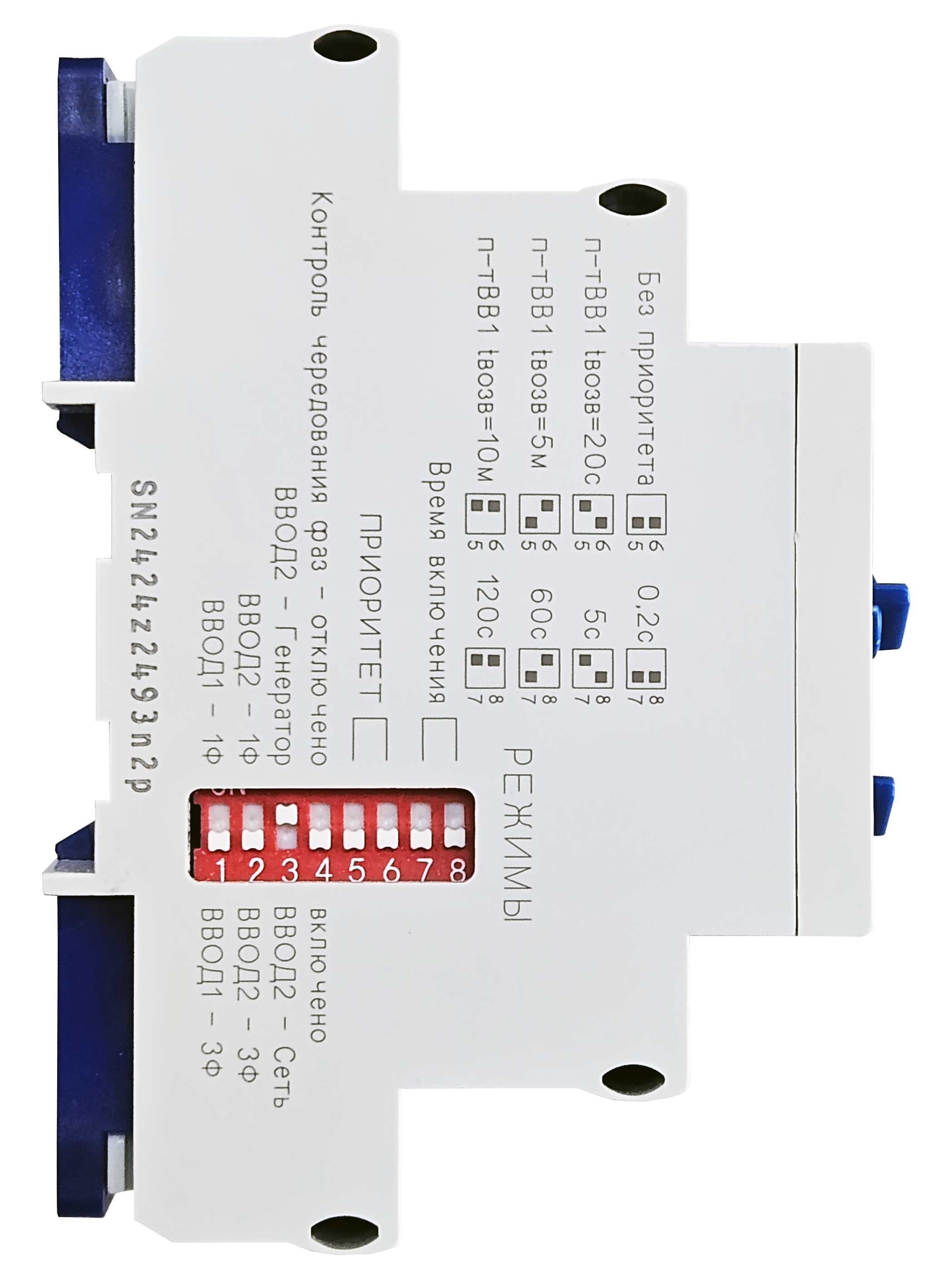

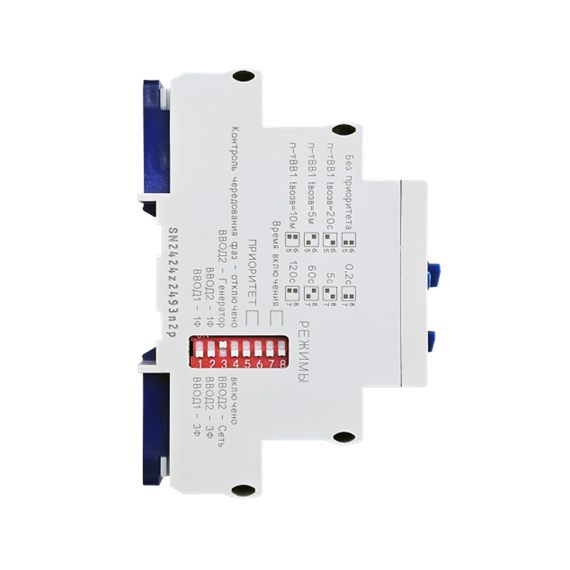

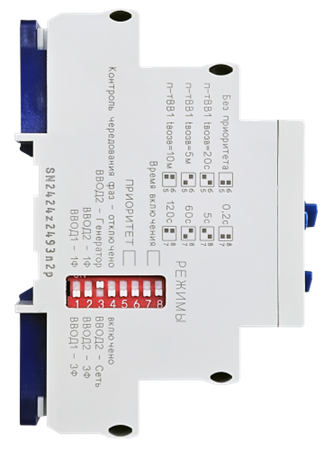

Модуль управления автоматическим вводом резерва МУАВР-1
8 760.00

Модуль управления автоматическим вводом резерва МУАВР-1

4680019912295
+

Минимальное количество для товара "Модуль управления автоматическим вводом резерва МУАВР-1" 1.

Назначение

МУАВР-1 — модуль управления автоматическим вводом резерва (АВР) для схем с двумя источниками питания и одной нагрузкой. Устройство автоматически переключает нагрузку с основного источника (Ввод 1) на резервный (Ввод 2) при возникновении аварии на основном вводе и возвращает нагрузку обратно после восстановления параметров приоритетной линии.

В качестве коммутационных механизмов применяются только электромагнитные пускатели — управление пускателями осуществляется автоматически в соответствии с заданными пользователем настройками. Поддерживается работа в любых комбинациях вводов: два трёхфазных, трёхфазный и однофазный, два однофазных. В качестве источника на Вводе 2 может выступать сеть или генератор (ГУ).

Выпускается в двух климатических исполнениях по ГОСТ 15150-69: УХЛ4 (−25…+55 °C) и УХЛ2 (−40…+55 °C).

Преимущества

В отличие от полнофункциональных модулей серии МАВР-4, МУАВР-1 — это компактное и недорогое решение для типовых задач АВР: один корпус 35 мм на DIN-рейку, минимум настроек, простая логика «авария на Вводе 1 — переключение на Ввод 2 — возврат на приоритетный ввод после восстановления».

Универсальность по типу вводов позволяет применять одно изделие и для трёхфазных промышленных, и для смешанных, и для бытовых однофазных схем — не нужно держать несколько моделей АВР под разные конфигурации питания.

Совместимость с генератором на Вводе 2 даёт возможность строить простые системы резервного питания «сеть + генератор» без дополнительной автоматики управления генераторной установкой.

Ключевые особенности

  • Работа по схеме «2 ввода — 1 нагрузка»; Ввод 2 — сеть или генераторная установка
  • Универсальность подключения: два трёхфазных, трёхфазный + однофазный, два однофазных ввода (выбирается пользователем)
  • Установка верхнего и нижнего порогов напряжения для каждого ввода независимо
  • Контроль наличия, обрыва и порядка чередования фаз для Ввода 1 и Ввода 2, защита от слипания фаз
  • Установка времени срабатывания, отключения и возврата на приоритетный ввод
  • Нагрузочная способность по выходам К1, К2, «Авария» — 5 А при 250 В АС
  • Управление электромагнитными пускателями (магнитными контакторами)
  • Компактный корпус шириной 35 мм (2 модуля), монтаж на DIN-рейку

Принцип работы

МУАВР-1 непрерывно контролирует напряжение на Вводе 1 и Вводе 2. При выходе напряжения приоритетного ввода за установленные пороги (повышение, понижение), при обрыве фазы, нарушении чередования или «слипании» фаз модуль обесточивает катушку основного пускателя и, после выдержки времени, подаёт питание на катушку резервного пускателя — нагрузка переключается на Ввод 2.

После восстановления параметров приоритетной линии и истечения времени возврата модуль выполняет обратное переключение: отключает резервный пускатель и включает основной. Возможен также режим без автоматического возврата — нагрузка остаётся на Вводе 2 до ручной команды или восстановления питания с помощью кнопок дистанционного управления (ВВОД1, ВВОД2, АВТО, СТОП).

Защита от одновременного включения обоих пускателей реализована электрически (через нормально замкнутые блок-контакты КМ1.2 и КМ2.2) — это исключает встречную работу источников и короткое замыкание между Вводом 1 и Вводом 2.

Основные технические характеристики

ПараметрЗначение
Тип контролируемых линий3-фазная 4-проводная (L1, L2, L3, N) или 1-фазная
Количество контролируемых вводов2
Контроль обрыва, чередования и слипания фазесть
Напряжение питания Ввод 1, Ввод 2 (Uф)150–350 В
Допустимое напряжение между нейтралями вводовне более 40 В
Частота сети45–65 Гц
Максимальный ток нагрузки выходов К1, К2, «Авария»5 А (250 В АС1)
Пороги отключения по Uмакс240 / 250 / 260 / 265 / 270 / 275 / 280 / 285 / 290 / 295 В
Пороги отключения по Uмин165 / 170 / 175 / 180 / 185 / 190 / 195 / 200 / 210 / 220 В
Задержка на отключение0,1 / 0,5 / 1 / 2 / 3 / 5 / 10 / 20 / 30 / 60 с
Задержка на включение и возврат0,2 / 5 / 60 / 120 с
Климатическое исполнение по ГОСТ 15150-69УХЛ4 или УХЛ2
Диапазон рабочих температур−25…+55 °C (УХЛ4) / −40…+55 °C (УХЛ2)
Корпус, монтаж2 модуля (35 мм), на DIN-рейку 35 мм
ВНИМАНИЕ! При использовании генератора в качестве источника на 2 ВВОДЕ необходимо подключать его по схеме с глухозаземлённой нейтралью.

Климатическое исполнение и места установки

МУАВР-1 УХЛ4 (−25…+55 °C, артикул 4680019912295) — для отапливаемых помещений: распределительные щиты на промышленных предприятиях, серверные и машинные залы, котельные, насосные станции с отоплением, торговые и офисные помещения, ГРЩ и ВРУ зданий с круглогодичным отоплением.

МУАВР-1 УХЛ2 (−40…+55 °C, артикул 4680626990884) — для уличных и неотапливаемых объектов: щиты учёта и распределения на фасадах и опорах, насосные станции без отопления, фермерские постройки, ангары и неотапливаемые цеха, объекты в северных регионах, дачные посёлки с генератором.

Область применения

Промышленные и инфраструктурные объекты

Двухвводовые системы питания технологических линий, насосных и компрессорных станций, систем вентиляции и кондиционирования, котельных, серверных, противопожарной и охранной автоматики. Переключение между основной питающей линией и резервной (другая подстанция, фидер или генератор) без участия дежурного персонала.

Загородные дома и дачные посёлки

Схема «сеть + генератор»: при пропадании сети МУАВР-1 переключает нагрузку на генератор; после восстановления сети — обратно. Подходит для частных домов с критическими нагрузками (отопление, насосная станция, холодильное оборудование, сигнализация).

Сельскохозяйственные объекты

Фермерские хозяйства, инкубаторы, теплицы с автоматическим климат-контролем, доильные залы — везде, где недопустим длительный перерыв в питании и предусмотрен резервный источник.

Объекты с генераторным резервированием

Загородные базы отдыха, СНТ и КП с групповым генератором, мобильные объекты с локальной генераторной установкой — МУАВР-1 управляет коммутацией между сетью и ГУ автоматически по заданному сценарию.

Ограничения по применению

ВНИМАНИЕ!

Перед установкой ознакомьтесь с условиями, при которых работа устройства может быть некорректной или невозможной.

  1. Только электромагнитные пускатели. МУАВР-1 рассчитан на управление магнитными контакторами (пускателями). Применение автоматических выключателей с мотор-приводом, моторизированных рубильников или твердотельных реле в качестве коммутационных механизмов не предусмотрено — для таких схем используйте модули серии МАВР-4 (МАВР-4-1М, МАВР-4-11М и др.).
  2. Генератор только с глухозаземлённой нейтралью. При подключении генератора на Ввод 2 его нейтраль должна быть заземлена. Применение генератора с изолированной нейтралью в схеме с МУАВР-1 недопустимо — это нарушит работу системы контроля и защитной автоматики.
  3. Снабберы на катушках пускателей. Параллельно катушкам КМ1 и КМ2 устанавливаются RC-цепи защиты от коммутационных выбросов (снабберные модули типа СБ-2-1, 100 Ом / 0,1 мкФ). Это требование производителя — снабберы предотвращают повреждение выходных контактов МУАВР-1 импульсами при отключении индуктивной нагрузки катушек.
  4. Разность напряжений нейтралей. Допустимое напряжение между нейтралями двух вводов — не более 40 В. При превышении этого значения модуль не гарантирует корректной работы; в таких случаях требуется выравнивающее заземление нейтралей или применение разделительного трансформатора на одном из вводов.

Пример схемы подключения на магнитных пускателях

Двухвводовая схема с управлением магнитными пускателями КМ1 (Ввод 1) и КМ2 (Ввод 2). Защита от одновременного включения реализована блок-контактами КМ2.2 и КМ1.2 в цепях катушек. Кнопки ВВОД1, ВВОД2, АВТО и СТОП — дистанционное управление режимом работы. Снабберные модули R-C (СБ-2-1, 100 Ом / 0,1 мкФ) — параллельно катушкам контакторов для защиты выходов МУАВР-1 от коммутационных выбросов.

Схема подключения МУАВР-1 на магнитных пускателях
Подключение МУАВР-1 в схеме «2 ввода / 1 нагрузка». Q1, Q2 — вводные автоматические выключатели; Q3, Q4 — С6 для питания МУАВР-1; КМ1, КМ2 — магнитные пускатели; КМ1.1/КМ2.1 — главные контакты; КМ1.2/КМ2.2 — блок-контакты «ВКЛЮЧЕН»; R, C — снабберы СБ-2-1. Остальные варианты схем подключения — на странице изделия на сайте ООО «МЕАНДР».

Информация для заказа

НаименованиеАртикулКлиматическое исполнениеДиапазон t°
МУАВР-1 АС230/400В 50Гц УХЛ44680019912295УХЛ4 (ГОСТ 15150-69)−25…+55 °C
МУАВР-1 АС230/400В 50Гц УХЛ24680626990884УХЛ2 (ГОСТ 15150-69)−40…+55 °C

Бренд
МЕАНДР
Габаритные размеры
35х93х62 мм
Гарантия производителя
2 года
Гистерезис напряжения порога срабатывания реле
± 4В
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4)
Допустимое напряжение между нейтралями вводов, не более
40В
Допустимое напряжение на разъемах Ввод1, Ввод2
150-350В
Климатическое исполнение
УХЛ4
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество контролируемых вводов
2 шт.
Контроль обрыва фазы
есть
Контроль слипания фаз
есть
Контроль чередования фаз
есть
Максимальная механическая износостойкость контактов, не менее
1000000 циклов
Максимальная электрическая износостойкость контактов, не менее
10000 циклов
Максимальное коммутируемое напряжение (AC1)
250В
Максимальный коммутируемый ток (AC1 активная, резистивная), А
5
Масса брутто, не более
0.14кг
Момент затяжки винтового соединения клеммы, не более
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Напряжение питания
AC230/400В
Относительная влажность воздуха
до 80% (при 25°С)
Погрешность порога срабатывания реле
± 4В
Полное наименование
Модуль управления автоматическим вводом резерва МУАВР-1 AC230/400В УХЛ4
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ L1-L2)
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Регулируемое время (задержка) включения, выбирается пользователем
0.2с, 5с, 60с, 120с
Регулируемое время задержки выключения (отключения)
0.1с, 0.5с, 1с, 2с, 3с, 5с, 10с, 20с, 30с, 60с
Регулируемый верхний порог отключения нагрузки
240В, 250В, 260В, 265В, 270В, 275В, 280В, 285В, 290В, 295В
Регулируемый нижний порог отключения нагрузки
165В, 170В, 175В, 180В, 185В, 190В, 195В, 200В, 210В, 220В
Режим работы
круглосуточный
Сечение подключаемых проводов
до 2.5мм²
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP54 / IP20
Температура хранения, °С
-40 - +70
Тип контролируемых линий
L1, L2, L3, N (3-х фазная, 4-х проводная)
Частота напряжения питания
45Гц - 65Гц
