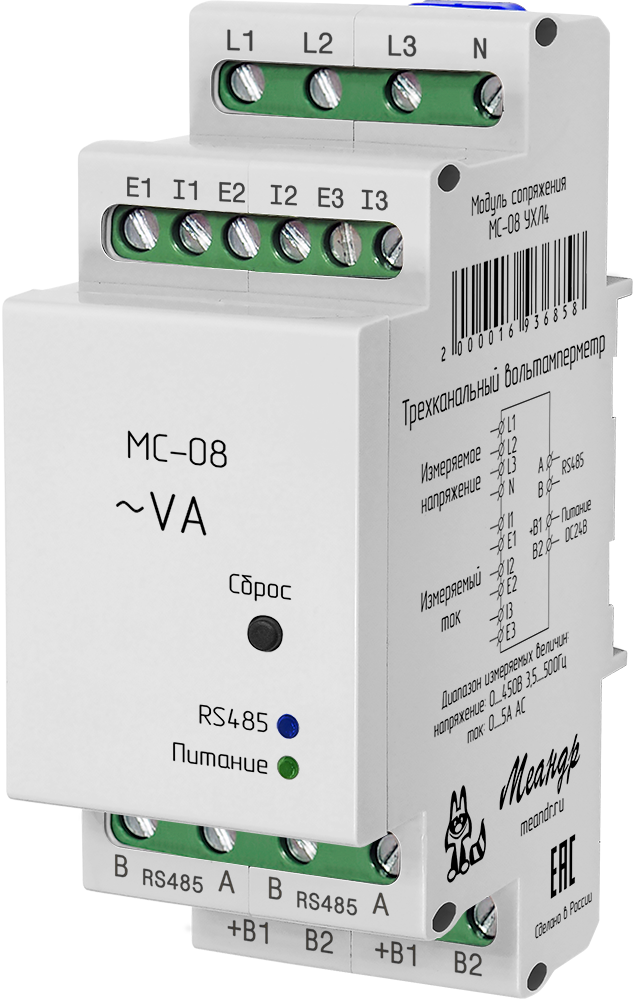

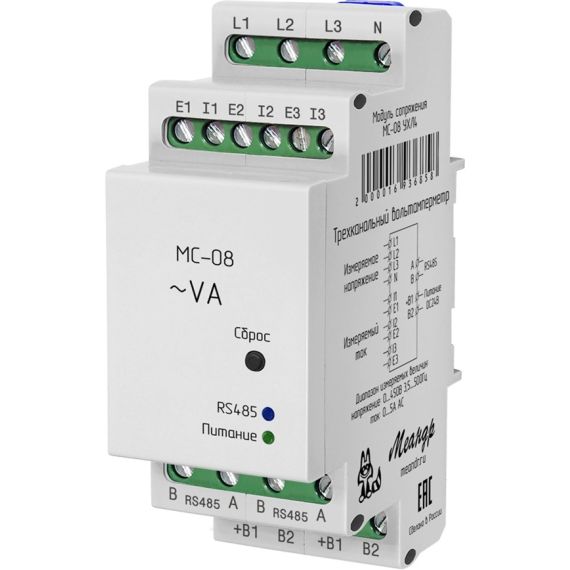

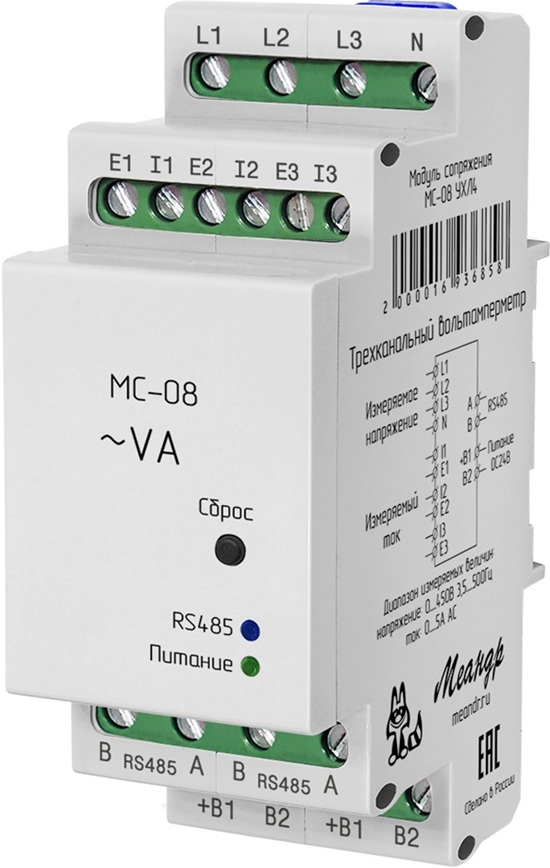

Модуль сопряжения МС-08
Модуль сопряжения МС-08
Написать отзыв
9 060.00 ₽
В корзину

Модуль сопряжения МС-08

4680626991928
Написать отзыв
+ −

Минимальное количество для товара "Модуль сопряжения МС-08" 1.

Список вариантов товара

Назначение

МС-08 —модуль сопряжения для одновременного контроля напряжения и тока с передачей результатов в ПЛК, панель оператора или ПК по RS-485 / Modbus RTU. Прибор имеет шесть измерительных каналов: три для напряжения и три для тока. Напряжение измеряется относительно общей точки N в диапазоне 0…450 В AC/DC, ток — 0…5 А AC. Измеряются действующие значения True RMS.

МС-08 совмещает функции измерителя напряжения и тока: кроме их текущих значений, прибор определяет частоту, чередование фаз и углы L2 и L3 относительно L1. Для измерения токов более 5 А предусмотрено подключение внешних трансформаторов тока с учетом коэффициента трансформации. Доступны два исполнения: МС-08 УХЛ4 — артикул 4680626991935 и МС-08 УХЛ2 — артикул 4680626991928.

Серия модулей сопряжения МС

МС-08 входит в серию модулей сопряжения МС Меандр.

МодельНазначение
МС-01Измерение трех напряжений, частоты, углов между фазами и определение чередования фаз
МС-04Измерение переменного тока по трем каналам и частоты
МС-05Расширение количества дискретных выходов ПЛК, панели оператора или ПК
МС-06Расширение количества дискретных входов, в том числе для контроля наличия напряжения
МС-08Измерение трех напряжений и тока по трем каналам

Ключевые особенности МС-08

  • 6 измерительных каналов: 3 по напряжению и 3 по току;
  • измерение напряжения 0…450 В AC/DC и переменного тока 0…5 А;
  • измерение действующих значений True RMS;
  • измерение частоты переменного напряжения;
  • определение прямого и обратного чередования фаз;
  • измерение углов между фазами;
  • возможность подключения внешних трансформаторов тока;
  • передача результатов по RS-485, протокол Modbus RTU;
  • питание 24 В DC.

Где применяется МС-08

  • В системах автоматизации и диспетчеризации — измеритель тока и напряжения передает в ПЛК, панель оператора или ПК сразу несколько параметров контролируемой электрической цепи по Modbus RTU.
  • Для комплексного контроля трехфазной цепи — МС-08 позволяет одновременно получать значения напряжения и тока по трем каналам, а также контролировать частоту, чередование и углы между фазами.
  • Для контроля токов более 5 А — МС-08 подключают через внешние измерительные трансформаторы тока.
  • Для измерения напряжения на выходе тиристорных регуляторов — режим с настраиваемым временем усреднения 1…100 с позволяет выполнять измерения при работе регулятора в числоимпульсном режиме.
Бренд
МЕАНДР
Время готовности, не более
0.6с
Габаритные размеры
35х93х62 мм
Гарантия производителя
2 года
Диапазон измерения между фазами угла относительно L1
100-140 для L2, 220-280 для L3
Диапазон измерения напряжения RMS, В
0-450 AC/DC
Диапазон измеряемого тока, А
0-5 AC
Диапазон контактного измерения тока RMS, встр трансформатор, А
0.2-5
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Исполнение
Спец. исполнение
Каналы измерения
3 (Напряжение, общая нейтраль), 3 (Ток, независимые)
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество каналов измерения
6 шт.
Максимальное допустимое напряжение
26В
Масса брутто, не более
0.099кг
Масса нетто, не более
0.084кг
Минимальное допустимое напряжение
22В
Напряжение Вход (L-N) - RS-485 (A, B), не более
AC1000В
Напряжение Клеммы E, I - другие цепи, не более
2000В
Напряжение на входе L-N, не более
450В AC / 450В DC
Напряжение Питание - вход (L-N) и Питание - RS-485 (A, B), не более
1000В
Номинальное напряжение
DC24В
Определение чередование фаз
прямое, обратное
Основная погрешность измерений напряжения
±1%±1В (AC 45-65Гц), ±2%±2В (AC, в остальном диапазоне), ±2%±3В (DC)
Основная погрешность измерений тока
2% ± 0.01 (AC 45-65Гц)
Относительная влажность воздуха
до 80% (при 25°С)
Период измерения режим 0
0.3с
Период измерения режим 1
1с, 2с, ..., 100с
Погрешность измерения угла между фазами, не более
±1%±2° (AC 45-65Гц), ±2%±4° (AC 65-100Гц)
Погрешность измерения частоты, не более
±0.1%±0.1 (AC 45-65Гц), ±0.2%±0.2 (AC, в остальном диапазоне)
Последовательный интерфейс
RS - 485
Потребляемая мощность, не более
1Вт
Производитель
МЕАНДР
Протокол
Modbus RTU
Рабочее положение в пространстве
произвольное
Развязка питания гальваническая
да
Режим работы
круглосуточный
Сечение подключаемых проводов
до 2.5мм²
Скорость передачи данных
9600бит/с, 14400бит/с, 19200бит/с, 28800бит/с, 38400бит/с, 57600бит/с, 76800бит/с, 115200бит/с
Сопротивление вход (L-N) - RS-485 (A, B), не менее
1 МОм
Сопротивление входа L-N, не менее
1.5 МОм
Сопротивление входа, не менее
7000 Ом
Срок службы
10 лет
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70
Терминатор линии встроенный
отсутствует
Тип измеряемого значения напряжения и силы тока
Действующее (true RMS)
Тип клемм
винтовые
Ток через канал измерения тока E-I, не более
5А
Частота измеренная
3.5Гц - 500Гц (от 30В AC)
Климатическое исполнение
УХЛ2
Полное наименование
Модуль сопряжения МС-08 УХЛ2

Руководство по эксплутации (mc-08-v08.pdf, 353 Kb) [Скачать]

Руководство по эксплутации (mc-08-v06.pdf, 353 Kb) [Скачать]

3d модель (mc-08.zip, 1,476 Kb) [Скачать]
