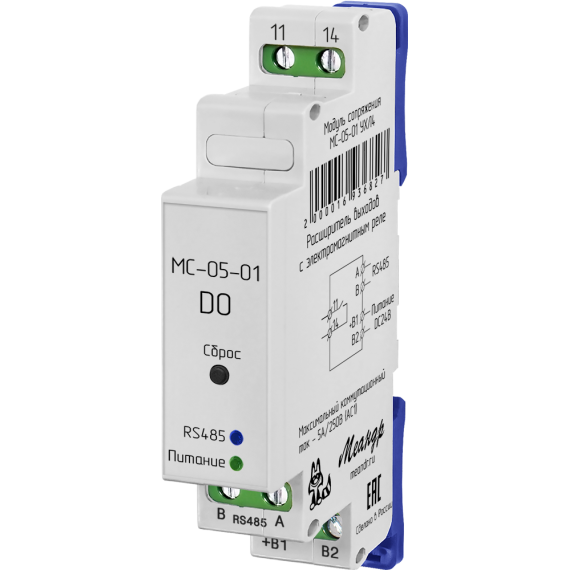

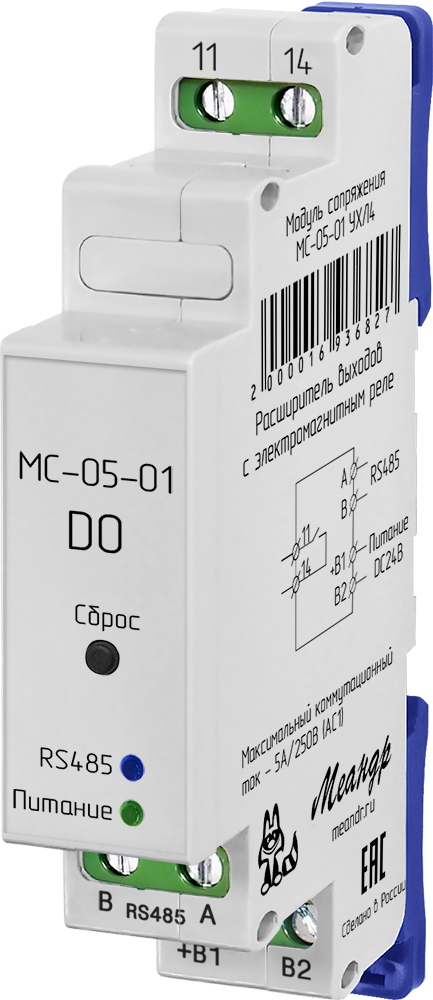

Модуль сопряжения МС-05
Модуль сопряжения МС-05
Написать отзыв
2 776.00 ₽
В корзину

Модуль сопряжения МС-05

4680626991751
Написать отзыв
+ −

Минимальное количество для товара "Модуль сопряжения МС-05" 1.

Список вариантов товара
Бренд
МЕАНДР
Время (задержка) включения реле, не более
0.015c (после получения команды)
Время выключения реле, не более
0.015c (после отключения реле)
Время готовности, не более
0.6с
Входное сопротивление, Ом
7000
Габаритные размеры
18x92x64 мм
Гарантия производителя
2 года
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Климатическое исполнение
УХЛ4
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество и тип контактов
1 группа NO для МС-05-01, 2 группы CO для МС-05-02, 2 группы NO для МС-05-03
Максимальная механическая износостойкость контактов, не менее
10000000 циклов для МС-05-01 и МС-05-02
Максимальная электрическая износостойкость контактов, не менее
100000 циклов (3А 250В AC1 50Гц, цикл: вкл.1с / выкл 9с) для МС-05-01 и МС-05-02 у индуктивной нагру
Максимальное допустимое напряжение
26В
Максимальное коммутируемое напряжение (AC1)
250В AC, 30В DC для МС-05-01 и МС-05-02, 400В (AC, DC) для МС-05-03
Масса брутто, не более
0.065кг
Масса нетто, не более
0.053кг
Минимальное допустимое напряжение
22В
Напряжение Питание - другие клеммы, не более
400В (AC 50Гц 1 мин)
Напряжение Питание - клеммы контактов, не более
2000В (AC 50Гц 1мин) для МС-05-01 и МС-05-02, 1000В (AC 50Гц 1 мин) для МС-05-03
Номинальное напряжение
DC24В
Относительная влажность воздуха
до 80% (при 25°С)
Полное наименование
Модуль сопряжения МС-05-01 УХЛ4
Последовательный интерфейс
RS - 485
Потребляемая мощность, не более
1Вт
Производитель
МЕАНДР
Протокол
Modbus RTU
Рабочее положение в пространстве
произвольное
Развязка питания гальваническая, Питание - Измерительные каналы и RS-485
да
Режим работы
круглосуточный
Сечение подключаемых проводов
до 2.5мм²
Скорость передачи данных
9600бит/с, 14400бит/с, 19200бит/с, 28800бит/с, 38400бит/с, 57600бит/с, 76800бит/с, 115200бит/с
Сопротивление включённого состояния, не более
- Ом для МС-05-01 и МС-05-02, 30 Ом (25°C) для МС-05-03
Срок службы
10 лет
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70
Терминатор линии встроенный
отсутствует
Тип
01
Тип встроенного реле
электромагнитное бистабильное для МС-05-01, электромагнитное для МС-05-02, твердотельное для МС-05-0
Тип клемм
винтовые
Ток всех групп контактов суммарный продолжительный, не более, А
5 (250В AC1, 30В DC1) для МС-05-01 (без бокового зазора до 3А), 10 (250В AC1, 30В DC1) для МС-05-02
Ток одной группы контактов, не более, А
5 (250В AC1, 30В DC1) для МС-05-01 и МС-05-02, 0.05 (400В AC1. 400В DC1) для МС-05-03
Ток утечки выключенного состояния, не более
- мкА для МС-05-01 и МС-05-02, 1 мкА (400В 25°C) для МС-05-03

Руководство по эксплутации (mc-05-v05.pdf, 388 Kb) [Скачать]

Руководство по эксплутации (mc-05-v04.pdf, 1,037 Kb) [Скачать]

Руководство по эксплутации (mc-05-04-v01.pdf, 703 Kb) [Скачать]

3d модель (mc-05-04.zip, 1,462 Kb) [Скачать]
