Главная/Продукция/Модули сопряжения/Модуль сопряжения МС-05

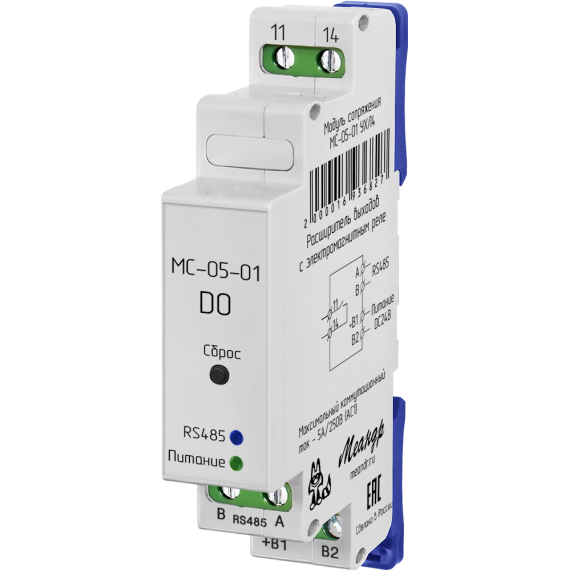

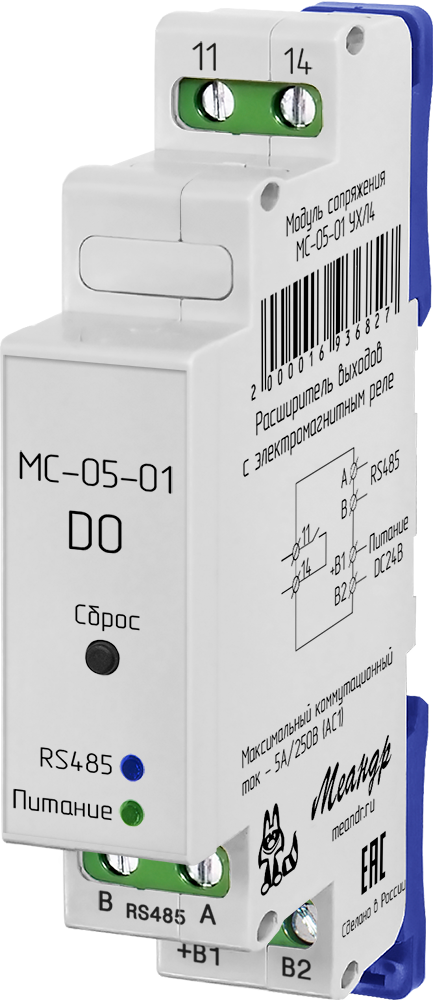

Модуль сопряжения МС-05

Написать отзыв

3 953.00 ₽

В корзину

Модуль сопряжения МС-05

КОД:

4680626991744

Написать отзыв

3 953.00 ₽

(в т.ч. НДС)

Доступность: Предзаказ

Тип:

Климатическое исполнение:

Полное наименование:

+ −

Минимальное количество для товара "Модуль сопряжения МС-05" 1.

Список вариантов товара

Колоночное заполнение

Сортировать по Цена	Сортировать по Доступность	Сортировать по КОД	Сортировать по Тип	Сортировать по Климатическое исполнение	Сортировать по Полное наименование
3 953.00 ₽ (в т.ч. НДС)	Нет в наличии + −	4680626991744	Тип: 01	Климатическое исполнение: УХЛ2	Полное наименование: Модуль сопряжения МС-05-01 УХЛ2
2 776.00 ₽ (в т.ч. НДС)	Доступность: 37 шт. + −	4680626991751	Тип: 01	Климатическое исполнение: УХЛ4	Полное наименование: Модуль сопряжения МС-05-01 УХЛ4
10 126.00 ₽ (в т.ч. НДС)	Нет в наличии + −	4680626991805	Тип: 04	Климатическое исполнение: УХЛ2	Полное наименование: Модуль сопряжения МС-05-04 УХЛ2
7 422.00 ₽ (в т.ч. НДС)	Доступность: 18 шт. + −	4680626991799	Тип: 04	Климатическое исполнение: УХЛ4	Полное наименование: Модуль сопряжения МС-05-04 УХЛ4

Описание
Характеристики
Документация
Отзывы

Назначение

Модуль сопряжения МС-05 — предназначен для расширения дискретных выходов ПЛК (программируемых логических контроллеров), панелей оператора и ПК. Прибор получает команды по интерфейсу RS-485 с протоколом Modbus RTU и управляет встроенными реле, позволяя добавить в систему автоматизации дополнительные каналы для включения и отключения внешних электрических цепей. МС-05 входит в серию модулей сопряжения МС Меандр.

Серия модулей сопряжения МС

Модель	Назначение
МС-01	Измерение трех напряжений, частоты, углов между фазами и определение чередования фаз
МС-04	Измерение переменного тока по трем каналам и частоты
МС-05	Расширение количества дискретных выходов ПЛК, панели оператора или ПК
МС-06	Расширение количества дискретных входов, в том числе для контроля наличия напряжения
МС-08	Измерение трех напряжений и тока по трем каналам

Модуль сопряжения МС-05 выпускается в четырех исполнениях — МС-05-01, МС-05-02, МС-05-03 и МС-05-04.

При выборе МС-05 определите необходимое количество и тип выходных контактов, допустимые напряжение и ток коммутируемой цепи, а также требуемое климатическое исполнение: УХЛ4 с рабочей температурой −25…+55 °C или УХЛ2: −40…+55 °C.

Исполнение	Выходы	Тип реле	Макс. напряжение	Макс. ток одного выхода	Основное отличие
МС-05-01	1 NO	электромагнитное бистабильное	250 В AC / 30 В DC	5 А	Один нормально разомкнутый выход
МС-05-02	2 CO	электромагнитные	250 В AC / 30 В DC	5 А	Два независимых переключающих выхода
МС-05-03	2 NO	твердотельные PRAB30S	400 В AC/DC	0,05 А	Два независимых бесконтактных выхода
МС-05-04	6 NO + 2 CO	электромагнитные	250 В AC / 30 В DC	3 А*	8 независимых выходов, контроль связи и безопасное состояние

* Для МС-05-04 ток 3А допустим при условии соблюдения боковых зазоров между корпусами более 5 мм; при установке без зазоров допустимый долговременный ток контактной группы составляет 2А.

Ключевые особенности

управление дискретными выходами по RS-485 / Modbus RTU;
питание 24 В DC;
от 1 до 8 выходов в зависимости от исполнения;
гальваническая развязка питания от остальных цепей и цепей коммутации между собой;
скорость обмена — 9600…115200 бит/с;
винтовые клеммы, подключение проводников сечением до 2,5 мм²;
монтаж на DIN-рейку 35 мм или на плоскость;
МС-05-01/-02/-03 поддерживают прямое и импульсное управление; в импульсном режиме длительность включения задаётся в пределах 100…65535 мс;
МС-05-04 имеет индикацию состояния восьми выходов, диагностику обрыва интерфейсной линии и функцию безопасного состояния.

Где применяется

В промышленной автоматике для расширения выходов ПЛК, панели оператора или ПК — МС-05 добавляет дополнительно до 8 выходов (в зависимости от исполнения) для управления внешними электрическими цепями по RS-485 / Modbus RTU.
Для сохранения заданных алгоритмов работы при сбое обмена данными с ПЛК или ПК — МС-05-04 автоматически переводит выходы в заранее заданное состояние через установленное время. Состояние и задержка перехода настраиваются отдельно для каждого из восьми выходов.

Бренд

МЕАНДР

Время (задержка) включения реле, не более

0.015c (после получения команды)

Время выключения реле, не более

0.015c (после отключения реле)

Время готовности, не более

0.6с

Входное сопротивление, Ом

7000

Габаритные размеры

18x92x64 мм

Гарантия производителя

2 года

Диапазон рабочих температур, °C (по исполнениям)

-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)

Исполнение

Стандартная позиция

Климатическое исполнение ГОСТ 15150-69 (по исполнениям)

УХЛ4, УХЛ2

Количество и тип контактов

1 группа NO для МС-05-01, 2 группы CO для МС-05-02, 2 группы NO для МС-05-03

Максимальная механическая износостойкость контактов, не менее

10000000 циклов для МС-05-01 и МС-05-02

Максимальная электрическая износостойкость контактов, не менее

100000 циклов (3А 250В AC1 50Гц, цикл: вкл.1с / выкл 9с) для МС-05-01 и МС-05-02 у индуктивной нагру

Максимальное допустимое напряжение

26В

Максимальное коммутируемое напряжение (AC1)

250В AC, 30В DC для МС-05-01 и МС-05-02, 400В (AC, DC) для МС-05-03

Масса брутто, не более

0.065кг

Масса нетто, не более

0.053кг

Минимальное допустимое напряжение

22В

Напряжение Питание - другие клеммы, не более

400В (AC 50Гц 1 мин)

Напряжение Питание - клеммы контактов, не более

2000В (AC 50Гц 1мин) для МС-05-01 и МС-05-02, 1000В (AC 50Гц 1 мин) для МС-05-03

Номинальное напряжение

DC24В

Относительная влажность воздуха

до 80% (при 25°С)

Последовательный интерфейс

RS - 485

Потребляемая мощность, не более

1Вт

Производитель

МЕАНДР

Протокол

Modbus RTU

Рабочее положение в пространстве

произвольное

Развязка питания гальваническая, Питание - Измерительные каналы и RS-485

да

Режим работы

круглосуточный

Сечение подключаемых проводов

до 2.5мм²

Скорость передачи данных

9600бит/с, 14400бит/с, 19200бит/с, 28800бит/с, 38400бит/с, 57600бит/с, 76800бит/с, 115200бит/с

Сопротивление включённого состояния, не более

- Ом для МС-05-01 и МС-05-02, 30 Ом (25°C) для МС-05-03

Срок службы

10 лет

Степень защиты по корпусу / по клеммам по ГОСТ 14254-96

IP40 / IP20

Температура хранения, °С

-40 - +70

Терминатор линии встроенный

отсутствует

Тип

Тип встроенного реле

электромагнитное бистабильное для МС-05-01, электромагнитное для МС-05-02, твердотельное для МС-05-0

Тип клемм

винтовые

Ток всех групп контактов суммарный продолжительный, не более, А

5 (250В AC1, 30В DC1) для МС-05-01 (без бокового зазора до 3А), 10 (250В AC1, 30В DC1) для МС-05-02

Ток одной группы контактов, не более, А

5 (250В AC1, 30В DC1) для МС-05-01 и МС-05-02, 0.05 (400В AC1. 400В DC1) для МС-05-03

Ток утечки выключенного состояния, не более

- мкА для МС-05-01 и МС-05-02, 1 мкА (400В 25°C) для МС-05-03

Климатическое исполнение

УХЛ2

Полное наименование

Модуль сопряжения МС-05-01 УХЛ2

Руководство по эксплутации для МС-05-01, МС-05-02, МС-05-03 (Pasport_MS-05-01_V06_10.2026.pdf, 833 Kb) [Скачать]

Руководство по эксплутации для МС-05-04 (mc-05-04-v01.pdf, 703 Kb) [Скачать]

3d модель (mc-05-04.zip, 1,462 Kb) [Скачать]
