Назначение

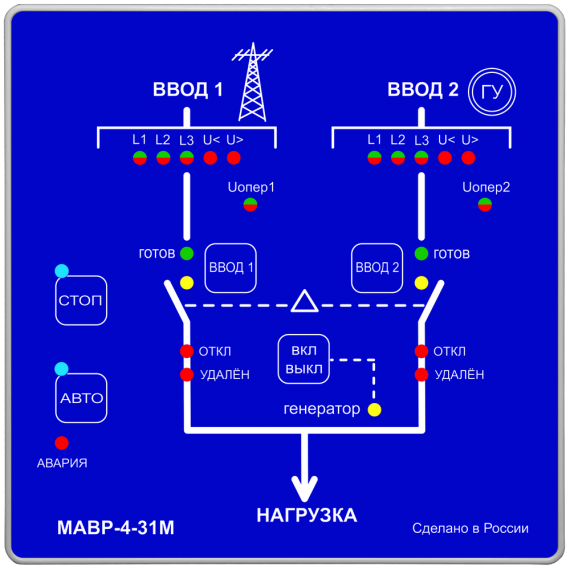

МАВР-4-31М — промышленный модуль авр для построения систем резервного электроснабжения с двумя вводами и одной нагрузкой. Прибор контролирует параметры двух источников питания и управляет внешними коммутационными аппаратами — контакторами или автоматическими выключателями с мотор-приводом. При работе с резервным генератором мавр-4-31м формирует команду на его запуск и управляет коммутационными аппаратами для перевода нагрузки на резервный источник.

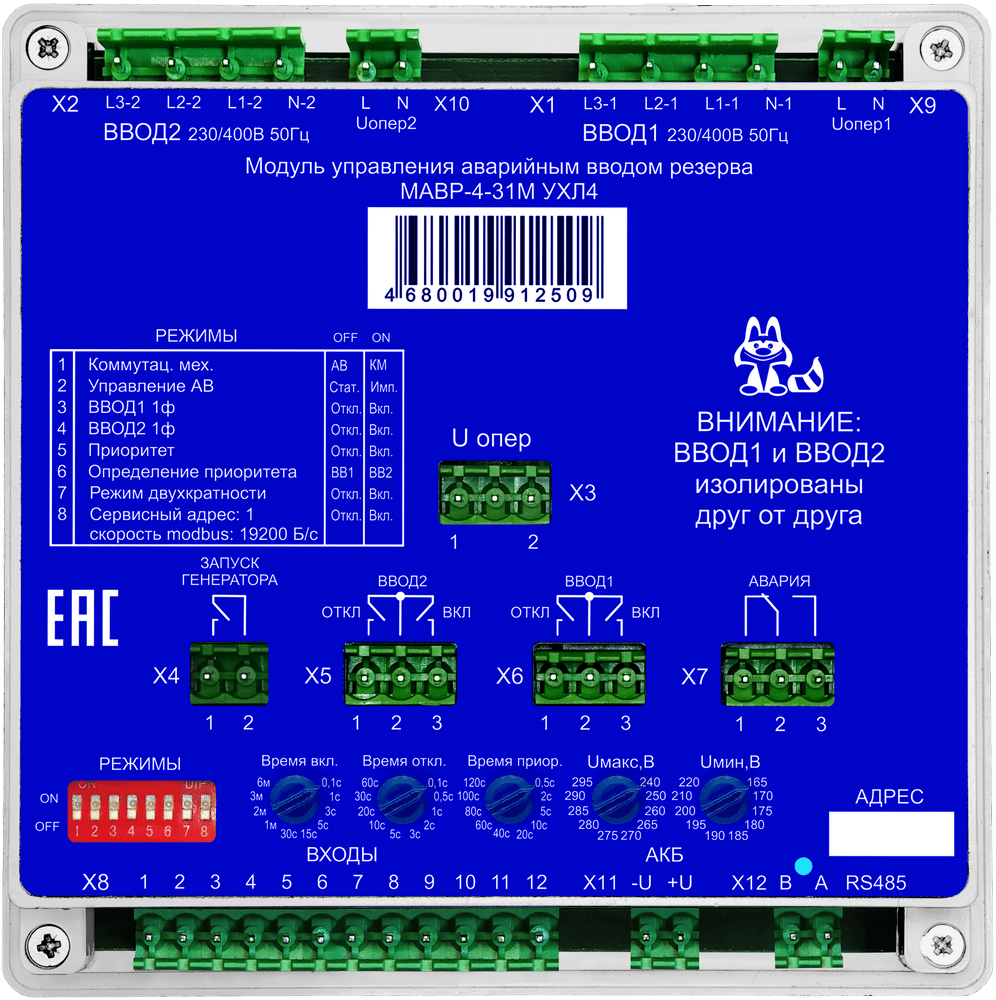

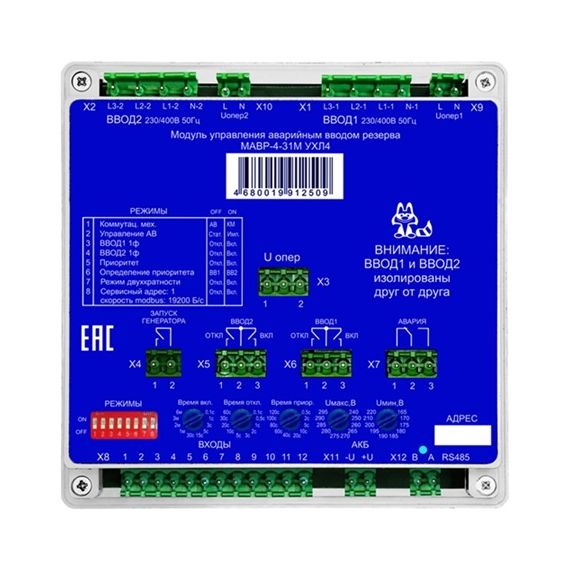

МАВР-4-31М контролирует наличие напряжения, обрыв, чередование и слипание фаз, а также частоту сети. Для каждого ввода задаются нижний и верхний пороги напряжения Uмин и Uмакс, время включения, отключения и возврата на приоритетный ввод. Контакты управления коммутационными механизмами рассчитаны на ток до 10А, контакты цепей оперативного питания — до 5А. Предусмотрены реле аварийной сигнализации, дистанционное управление и считывание состояний по Modbus RTU через RS-485.
Серия МАВР
Серия МАВР предназначена для построения систем автоматического ввода резерва. Все модели контролируют состояние двух источников питания и управляют внешними коммутационными аппаратами при нарушении параметров электроснабжения. Приборы имеют настраиваемые пороги напряжения и временные задержки и позволяют выбирать режим работы АВР.
Модели серии различаются количеством подключаемых нагрузок, типами коммутационных аппаратов и алгоритмом резервирования:
МАВР-4-1М — базовая модель для схемы с двумя вводами и одной нагрузкой; предназначена для управления электромагнитными пускателями;
МАВР-4-11М — модель для двух вводов и одной нагрузки с расширенными возможностями: поддерживает контакторы и автоматические выключатели с мотор-приводом, внешнее оперативное питание и интерфейс RS-485;
МАВР-4-21М — предназначен для схемы с двумя вводами, двумя нагрузками и секционным коммутационным аппаратом; применяется для построения АВР с секционированием;
МАВР-4-31М — мавр авр для схемы с двумя вводами и одной нагрузкой, предусматривающей возможность использования генераторной установки в качестве резервного источника; модуль формирует команды запуска и остановки генератора и управляет переключением нагрузки через внешние коммутационные аппараты.
Ключевые особенности
- применение в системах авр на 2 ввода с одной нагрузкой;
- контроль наличия и обрыва фаз;
- контроль порядка чередования и слипания фаз;
- контроль частоты сети в диапазоне 45–65 Гц;
- раздельная настройка порогов напряжения для Ввода 1 и Ввода 2: Uмин — 165–220 В, Uмакс — 240–295 В;
- регулируемая задержка отключения при аварии на вводе;
- регулируемое время включения нагрузки;
- регулируемая задержка возврата на приоритетный ввод;
- управление контакторами или автоматическими выключателями с мотор-приводом;
- формирование команд запуска и остановки генераторной установки;
- контроль обратной связи от коммутационных механизмов;
- сервисный режим для проверки правильности подключения и работы исполнительных механизмов;
- встроенное реле аварийной сигнализации;
- дистанционное управление и считывание состояний вводов и коммутационных механизмов по Modbus RTU через RS-485;
- возможность дистанционной блокировки кнопок лицевой панели.
Принцип работы
Работа авр основана на непрерывном контроле состояния двух вводов. МАВР-4-31М контролирует напряжение, наличие, чередование и состояние фаз, а также частоту сети и определяет готовность каждого ввода к подключению нагрузки.
Если параметры приоритетного Ввода 1 выходят за установленные пределы на время, превышающее заданную задержку отключения, модуль формирует команду на отключение соответствующего коммутационного аппарата. При готовности Ввода 2 после установленной задержки модуль авр подает команду на его коммутационный аппарат, после срабатывания которого нагрузка подключается к резервному источнику.
После восстановления параметров Ввода 1 модуль выдерживает заданное время возврата на приоритетный ввод и формирует команды коммутационным аппаратам для обратного переключения нагрузки на Ввод 1. При использовании генераторной установки в качестве резервного источника мавр-4-31м формирует команды ее запуска и остановки и учитывает готовность резервного ввода перед подключением нагрузки.
Где применяется
- промышленные предприятия — для резервирования питания технологического оборудования при нарушении параметров основного источника;
- насосные, вентиляционные и другие инженерные установки — для автоматического переключения питания ответственной нагрузки между основным и резервным вводами;
- объекты с резервной генераторной установкой — как авр для генератора: мавр-4-31м формирует команду на запуск ГУ и после готовности резервного ввода управляет переключением нагрузки;
- объекты с автономным резервным электроснабжением — блок авр для генератора контролирует параметры вводов, формирует команды запуска генераторной установки и выдает команды внешним коммутационным аппаратам;
- объекты, где применяется трехфазный генератор с авр, — для контроля параметров основного и резервного вводов и автоматизации перехода нагрузки на резервный источник.
Климатическое исполнение и места установки
МАВР-4-31М выпускается в климатическом исполнении УХЛ4 и предназначен для эксплуатации при температуре −20…+55 °C, относительной влажности воздуха до 80 % и высоте над уровнем моря до 2000 м. Степень защиты корпуса — IP54, клемм — IP20. Рабочее положение произвольное, режим работы — круглосуточный.
Модуль предназначен для установки в электрощит и монтируется в монтажный вырез лицевой панели размером 137 × 137 мм с фиксацией кронштейнами.
Информация для заказа
При выборе МАВР-4-31М необходимо учитывать структуру системы электроснабжения, тип резервного источника и применяемые коммутационные аппараты. Модель предназначена для схемы «два ввода — одна нагрузка» и поддерживает работу с электромагнитными контакторами и автоматическими выключателями с мотор-приводом. При использовании генераторной установки схема подключения выбирается с учетом фазности источников и организации оперативного питания.
Примеры схем подключения
МАВР-4-31М применяется в схемах резервного электроснабжения с двумя вводами и одной нагрузкой. Модуль контролирует оба ввода и может управлять электромагнитными контакторами или автоматическими выключателями с мотор-приводом. При работе с генераторной установкой дополнительно предусмотрено формирование команд запуска и остановки.
В документации для МАВР-4-31М приведены следующие примеры:
- трехфазный ввод и однофазный генератор с коммутацией магнитными пускателями — схема подключения авр к генератору;
- трехфазный ввод и однофазный генератор с магнитными пускателями и ИБП для питания модуля — схема авр однофазного генератора;
- трехфазный ввод и трехфазный генератор с коммутацией магнитными пускателями — схема авр с трехфазным генератором;
- трехфазный ввод и трехфазный генератор с автоматическими выключателями с мотор-приводом и ИБП для питания модуля.
Подключение авр к генератору выбирается с учетом фазности источников, типа коммутационных аппаратов и способа организации оперативного питания.
Размеры устройства

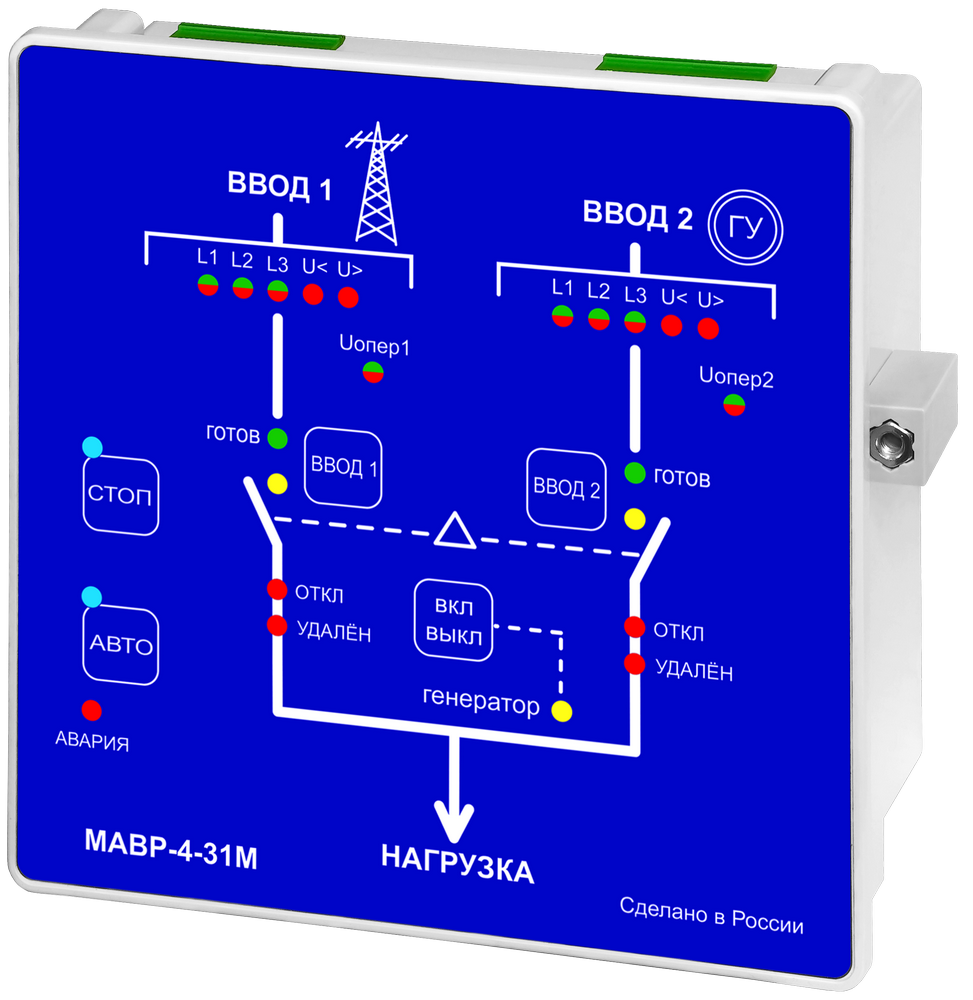

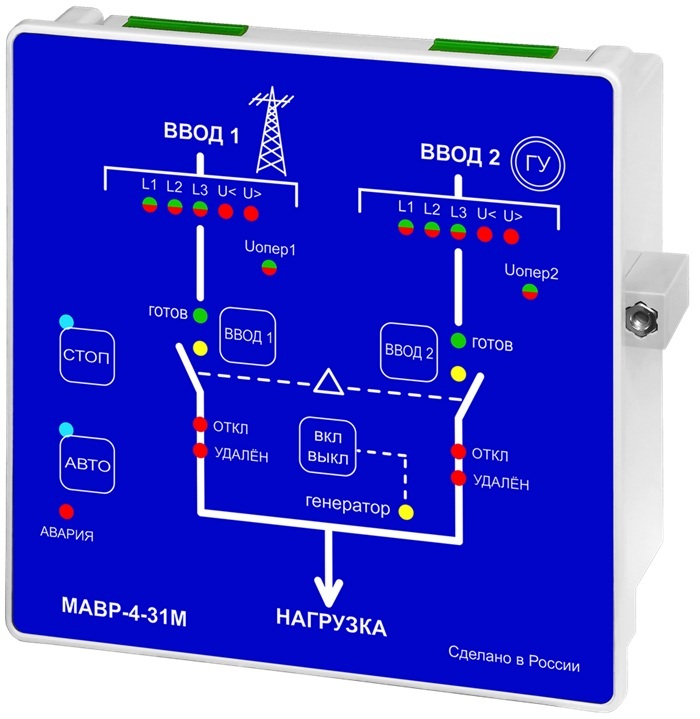

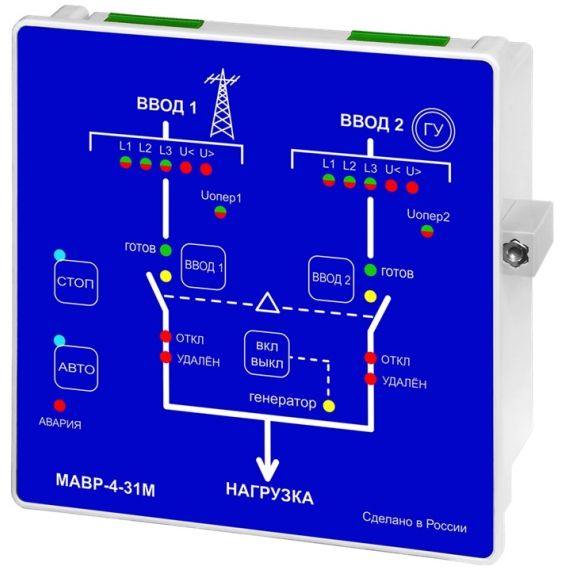

Габаритные размеры МАВР-4-31М — 144 × 144 × 48 мм. Для установки прибора в лицевой панели электрощита выполняется монтажный вырез размером 137 × 137 мм. Фиксация прибора осуществляется с помощью кронштейнов.
