Назначение

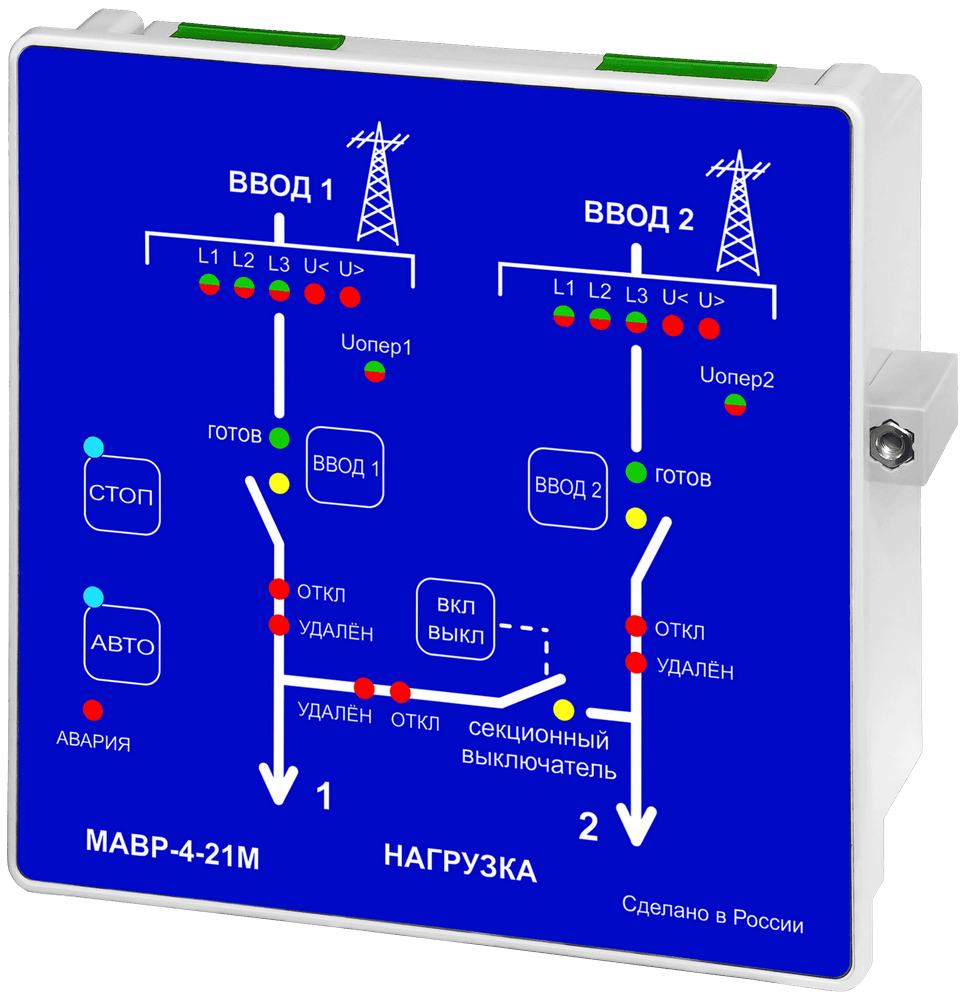

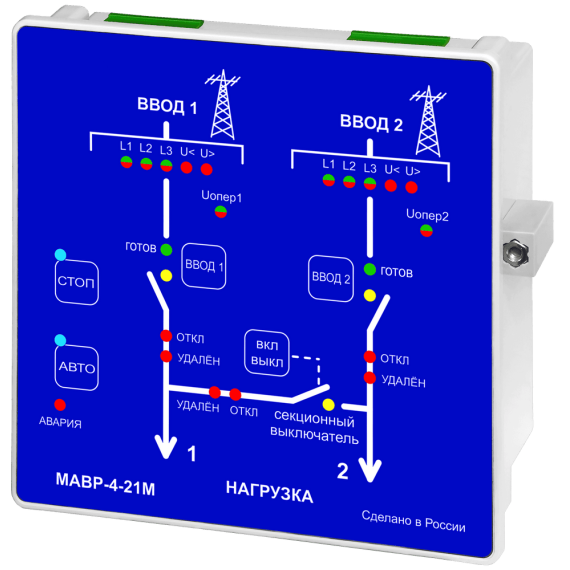

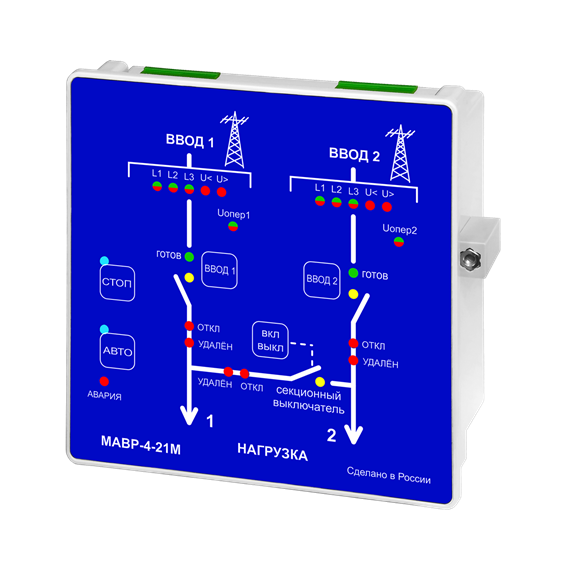

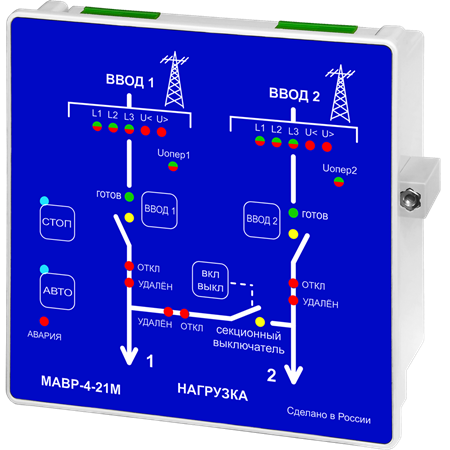

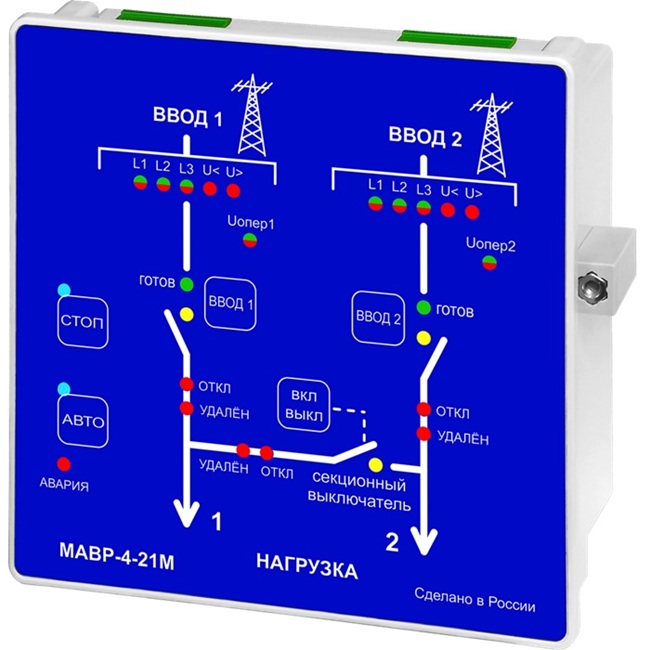

МАВР-4-21М — модуль автоматического ввода резерва, предназначенный для построения схем автоматического переключения электропитания «два ввода – две нагрузки с секционным выключателем». Прибор обеспечивает управление автоматическим вводом резерва, контролируя параметры основного и резервного вводов и автоматически переключая нагрузку при возникновении аварийной ситуации.
Основная задача модуля АВР — сохранить электроснабжение потребителей при исчезновении напряжения, обрыве или нарушении чередования фаз, а также при выходе напряжения за установленные пределы. При ухудшении параметров сети автоматический ввод резерва МАВР-4-21М отключает неисправный ввод, управляет коммутационными аппаратами и переводит нагрузку на исправный источник питания. После восстановления параметров основного ввода модуль автоматически возвращает схему электроснабжения в нормальный режим с учетом заданных временных задержек.
Модуль аварийного ввода резерва МАВР-4-21М применяется совместно с электромагнитными контакторами или автоматическими выключателями с моторным приводом. Устройство предназначено для распределительных устройств промышленных предприятий, объектов энергетики, инженерных систем зданий и других объектов, где требуется автоматическое переключение между двумя независимыми источниками питания без участия обслуживающего персонала.
Благодаря поддержке интерфейса RS-485 (Modbus RTU) модуль МАВР-4-21М легко интегрируется в автоматизированные системы диспетчеризации и позволяет выполнять удаленный контроль состояния вводов, коммутационных аппаратов и режимов работы.
Ключевые особенности
- Работа по схеме «2 ввода – 2 нагрузки» с секционным выключателем.
- Внешнее формирование оперативного питания.
- Настройка порогов Uмин и Uмакс отдельно для каждого ввода.
- Контроль наличия, обрыва и чередования фаз обоих вводов.
- Настройка времени включения, отключения и возврата на приоритетный ввод.
- Контакты управления 10 А / 250 В AC.
- Встроенное реле аварийной сигнализации.
- Дистанционная блокировка кнопок панели.
- Управление и мониторинг по Modbus RTU через RS485.
Принцип работы
МАВР-4-21М непрерывно контролирует состояние двух независимых вводов электропитания. Модуль анализирует наличие напряжения, правильность чередования фаз, обрыв фаз и соответствие напряжения установленным минимальным и максимальным порогам для каждого ввода. При нормальных параметрах сети питание нагрузок осуществляется в соответствии с выбранным режимом работы и заданной схемой автоматического ввода резерва.
При исчезновении напряжения, нарушении чередования фаз, обрыве фазы или выходе напряжения за допустимые пределы модуль запускает отсчет установленной выдержки времени. Если аварийное состояние сохраняется, автоматический ввод резерва МАВР-4-21М отключает нагрузку от неисправного ввода, управляет контакторами или автоматическими выключателями с моторным приводом и переключает нагрузку на исправный источник питания через секционный выключатель. После восстановления параметров приоритетного ввода устройство выдерживает заданное время возврата и автоматически восстанавливает штатную схему электроснабжения.
Модуль АВР поддерживает несколько режимов работы, определяющих, от какого ввода может питаться каждая нагрузка. Выбранный режим сохраняется в энергонезависимой памяти и остается неизменным даже после отключения питания. Изменение режима выполняется с панели управления или дистанционно по интерфейсу RS-485 (Modbus RTU) без необходимости перенастройки остальных параметров.
Для ввода устройства в эксплуатацию предусмотрен сервисный режим. Он предназначен для проверки правильности подключения и работоспособности контакторов, автоматических выключателей и секционного выключателя без контроля параметров сети. В этом режиме оператор может вручную включать и отключать исполнительные механизмы с помощью кнопок лицевой панели, при этом исключает одновременное включение коммутационных аппаратов Ввода 1, Ввода 2 и секционного выключателя. После выхода из сервисного режима накопленные ошибки автоматически сбрасываются, также предусмотрен их дистанционный сброс.
Для повышения надежности эксплуатации предусмотрены дискретные входы «УДАЛЕН» и «ОТКЛ.», позволяющие блокировать использование неисправного коммутационного аппарата. При поступлении соответствующего сигнала модуль снимает управляющие команды с исполнительного механизма, фиксирует аварийное состояние и исключает его из дальнейшей работы до сброса ошибки. Если аварийный сигнал поступил от включенного коммутационного аппарата, питание нагрузки отключается или переводится на резервный источник, если это допускается выбранным режимом работы.
МАВР-4-21М непрерывно контролирует состояние коммутационных аппаратов и переводит встроенное реле «АВАРИЯ» в аварийное состояние при обнаружении неисправностей: отсутствии допустимого оперативного питания, ошибках обратной связи, срабатывании входов «УДАЛЕН» или «ОТКЛ.», неподключении нагрузки в соответствии с выбранным режимом работы, переходе устройства в режим СТОП или во время сервисной наладки. Информация о состоянии вводов, коммутационных аппаратов, авариях и текущем режиме работы передается по интерфейсу RS-485 (Modbus RTU) для интеграции в системы диспетчеризации и промышленной автоматизации.
Где применяется
МАВР-4-21М применяется в распределительных устройствах промышленных предприятий, насосных станциях, котельных, вентиляционных установках, центрах обработки данных (ЦОД), на объектах связи, в системах электроснабжения административных и производственных зданий, а также в системах резервного электроснабжения в качестве модуля АВР для генератора. Модуль автоматически переключает нагрузку между основным и резервным источниками питания без участия оператора, сокращает время восстановления электроснабжения и повышает надежность работы электроустановки.
Климатическое исполнение и места установки
МАВР-4-21М выпускается в климатическом исполнении УХЛ4 и предназначен для эксплуатации при температуре окружающего воздуха от −20 до +55 °C. Модуль устанавливается в электрические шкафы и щиты управления. Монтаж и эксплуатация должны выполняться в соответствии с требованиями руководства по эксплуатации.
Монтаж

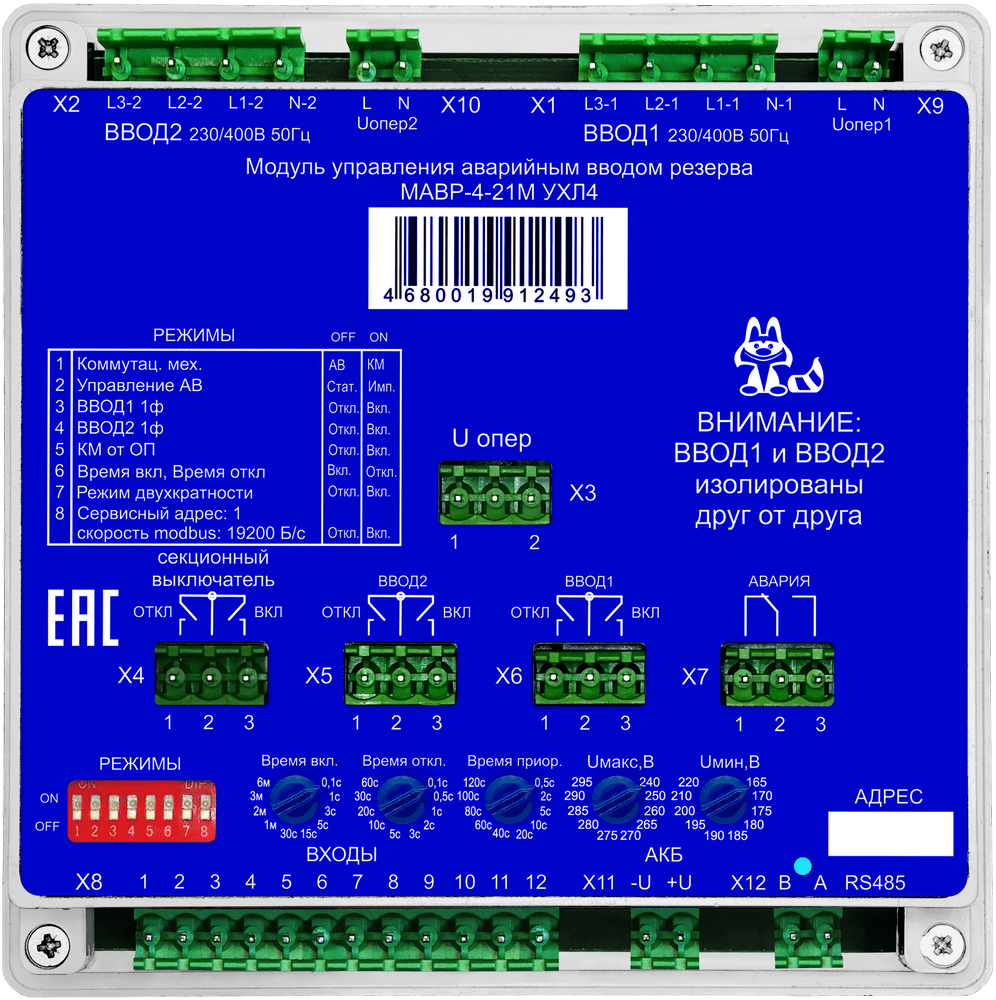

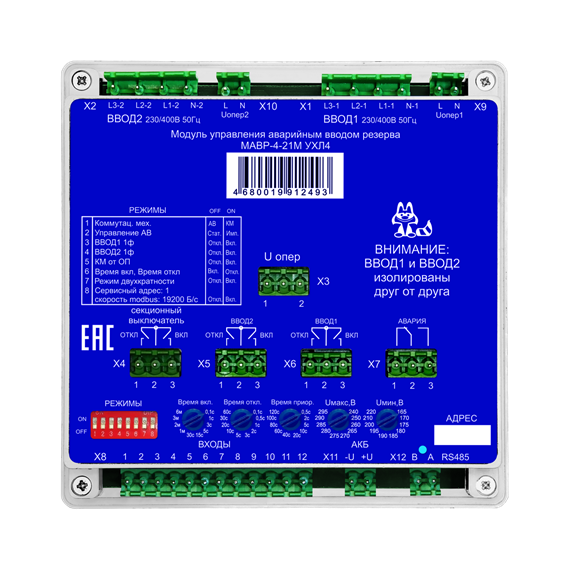

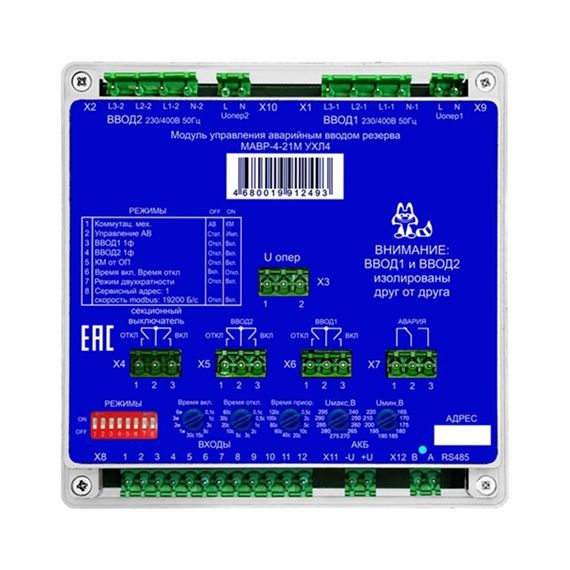

МАВР-4-21М предназначен для монтажа в электрический щит. Модуль устанавливается в монтажное отверстие лицевой панели и фиксируется двумя кронштейнами, входящими в комплект поставки. Подключение контролируемых вводов, оперативного питания, цепей управления, дискретных входов и интерфейса RS-485 выполняется через съемные клеммные разъемы в соответствии с руководством по эксплуатации.

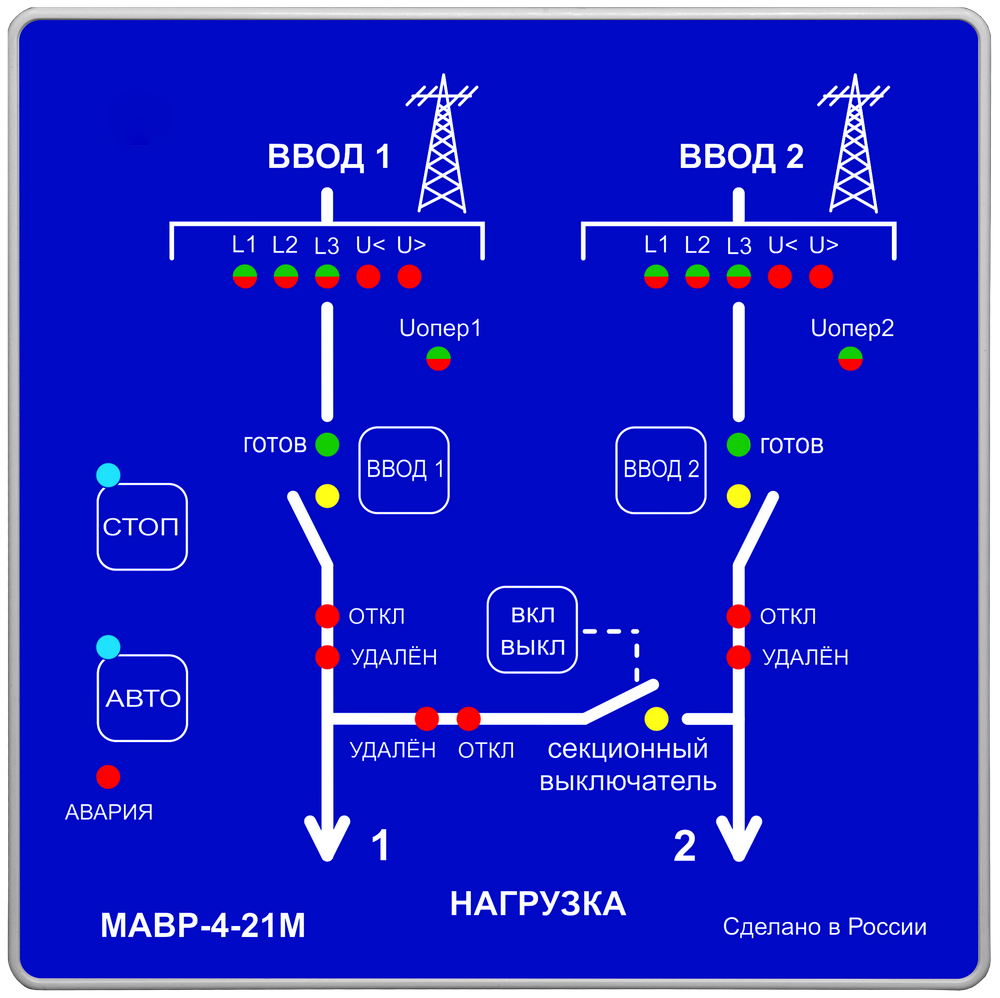

Схемы работы
Автоматический ввод резерва МАВР-4-21М предназначен для работы по схеме «2 ввода – 2 нагрузки – секционный выключатель». Модуль автоматически управляет коммутационными аппаратами в соответствии с выбранным режимом работы, обеспечивая автоматическое переключение каждой нагрузки между основным и резервным источниками питания.
Предусмотрены автоматический и сервисный режимы работы, настройка порогов напряжения и временных задержек включения, отключения и возврата на приоритетный ввод, а также удаленное управление и мониторинг по интерфейсу RS-485 с использованием протокола Modbus RTU.
