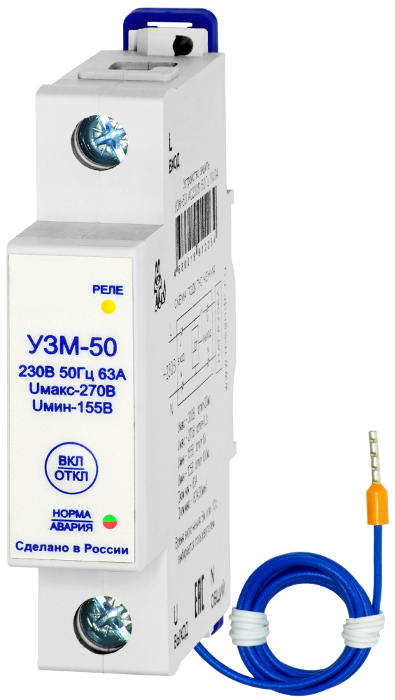

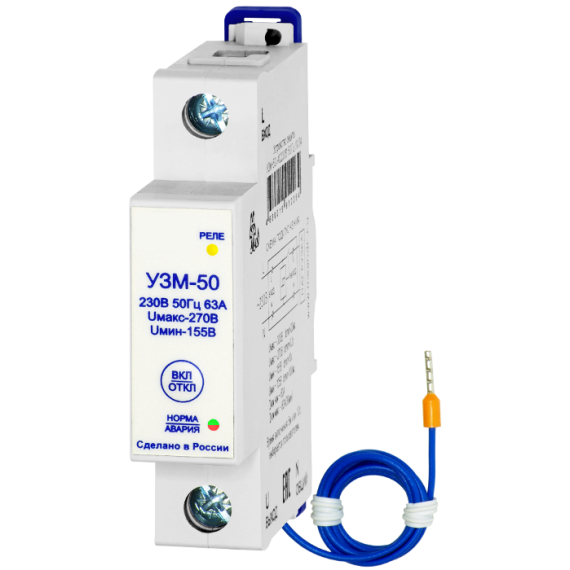

Устройство защиты УЗМ-50
Устройство защиты УЗМ-50
Написать отзыв
2 868.00 ₽
В корзину

Устройство защиты УЗМ-50

4680019912264
Написать отзыв
+ −

Минимальное количество для товара "Устройство защиты УЗМ-50" 1.

Список вариантов товара

Назначение

УЗМ-50 — однофазное устройство защиты многофункциональное номиналом 63 А в корпусе шириной 18 мм (1 модуль) для DIN-рейки с фиксированными порогами срабатывания. При компактных габаритах коммутирует нагрузку всей квартиры или небольшого офиса целиком. Предназначено для защиты однофазных потребителей от работы на повышенном или пониженном сетевом напряжении.

УЗМ-50 оснащено двухпороговой защитой с заводскими фиксированными значениями: верхний 270 В, нижний 155 В. Сохраняет работоспособность в широком диапазоне напряжения питания до 440 В АС. Доступно в двух климатических исполнениях: УХЛ4 (−25…+55 °C) и УХЛ2 (−40…+55 °C).

Ключевые особенности

  • Контроль повышения / снижения напряжения сети с фиксированными порогами 270 В / 155 В

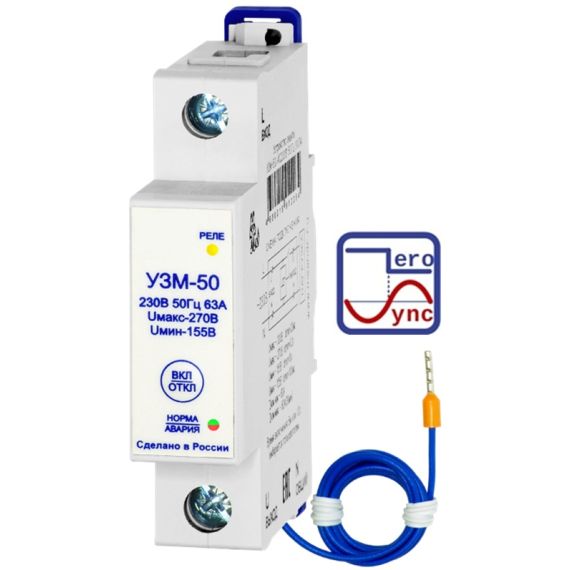

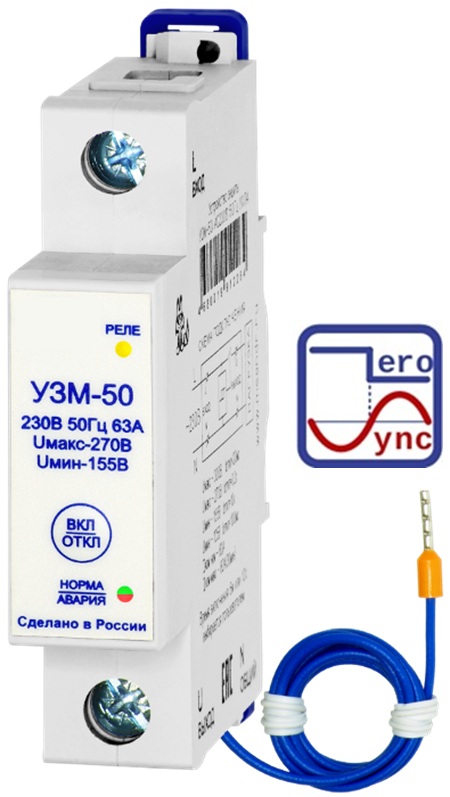

  • Синхронное включение реле (zero sync) — замыкание контактов при переходе сетевого напряжения через ноль
  • Переключаемая пользователем фиксированная задержка включения нагрузки
  • Индикатор состояния встроенного реле и двухцветный индикатор аварийных ситуаций
  • Встроенная варисторная защита от импульсных скачков сетевого напряжения
  • Корпус шириной 18 мм (1 модуль), монтаж на DIN-рейку, ток нагрузки 63 А

Принцип работы

УЗМ-50 непрерывно контролирует сетевое напряжение и сравнивает его с заводскими порогами: верхний 270 В, нижний 155 В. При выходе напряжения за пределы порогов силовое реле размыкает фазный проводник и обесточивает нагрузку. Технология «zero sync» обеспечивает замыкание контактов реле только в момент перехода сетевого напряжения через ноль. Время срабатывания импульсной защиты не превышает 25 нс, энергоёмкость варистора 42 Дж.

Задержка повторного включения нагрузки переключается пользователем DIP-переключателем на лицевой панели: 10 секунд для обычной нагрузки или 6 минут для оборудования с компрессором (холодильники, кондиционеры, тепловые насосы, насосные станции).

Внимание. Устройство не заменяет автоматические выключатели и УЗО — применяется совместно с ними как дополнительный класс защиты от аварийных режимов сети.

Область применения

Применяется в качестве «общего» УЗМ на вводе квартиры или офиса для защиты сразу всех групповых линий. Силовое реле на 63 А позволяет коммутировать нагрузку до 14,5 кВт. Подходит для объектов, где не требуется пользовательская настройка порогов — заводских значений достаточно для типовых задач.

Пример схемы подключения

УЗМ-50, схема подключения
Подключение УЗМ-50 после прибора учёта.
Бренд
МЕАНДР
Верхний порог отключения нагрузки, В
270
Время отключения нагрузки при верхнем пороге
0.2с
Время отключения нагрузки при критическом верхнем пороге
0.02с
Время отключения нагрузки при критическом нижнем пороге
0.1с
Время отключения нагрузки при нижнем пороге
10с
Габаритные размеры
18х83х68.5 мм
Гарантия производителя
5 лет
Гистерезис - возврат верхнего и нижнего порога от установленного значения
3%
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Климатическое исполнение
УХЛ4
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Критический верхний порог отключения нагрузки, В
300 ± 5В
Критический нижний порог отключения нагрузки, В
130 ± 10В
Максимальная коммутируемая мощность (АС1 250В), не более
15.7кВт
Максимальная механическая износостойкость контактов, не менее
1000000 циклов
Максимальная электрическая износостойкость контактов, не менее
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальное напряжение питания
AC440В
Масса брутто, не более
0.12кг
Момент затяжки винтового соединения клеммы, не более
2.8Н*м
Нижний порог отключения нагрузки, В
155
Номинальное напряжение питания (по исполнениям)
AC230В
Номинальный ток нагрузки (АС1 активная, резистивная), А
63
Относительная влажность воздуха
до 80% (при 25°С)
Полное наименование
Устройство защиты УЗМ-50 УХЛ4
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Потребляемая мощность, не более
1.5Вт
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Регулируемое время (задержка) включения, выбирается пользователем
10с или 6мин
Режим работы
круглосуточный
Сечение подключаемых проводов
0.5-25мм² (20-4 AWG)
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70
Ток перегрузки/время воздействия (без сваривания контактов)
6000А
Ток перегрузки/время воздействия без сваривания контактов
2000А / 0.01с
Частота напряжения питания
50Гц

Руководство по эксплутации (uzm-50-v10.pdf, 310 Kb) [Скачать]

Руководство по эксплутации (uzm-50-v09.pdf, 721 Kb) [Скачать]
