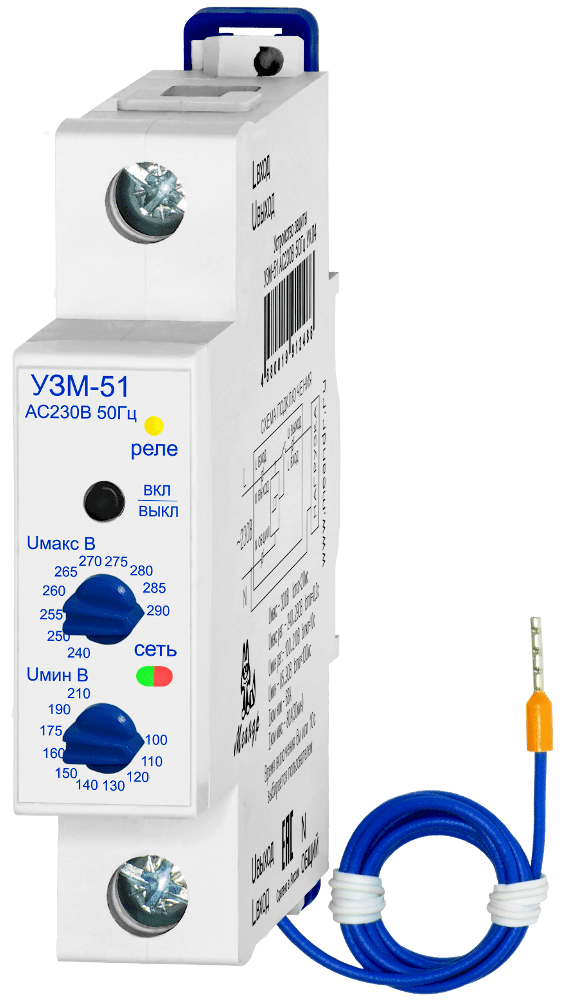

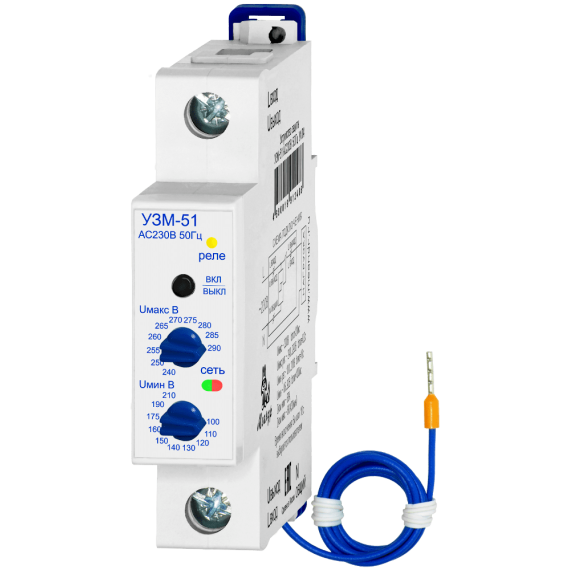

Устройство защиты УЗМ-51

Назначение

УЗМ-51 — однофазное устройство защиты многофункциональное номиналом 63 А в корпусе шириной 18 мм (1 модуль) для DIN-рейки с регулируемыми порогами срабатывания. При компактных габаритах коммутирует нагрузку всей квартиры или небольшого офиса целиком. Отличается от УЗМ-50 возможностью пользовательской регулировки верхнего и нижнего порогов напряжения.

УЗМ-51 оснащено двухпороговой защитой с регулируемыми поворотными переключателями значениями (верхний 240…290 В, нижний 120…210 В). Сохраняет работоспособность в широком диапазоне напряжения питания до 440 В АС. Доступно в двух климатических исполнениях: УХЛ4 (−25…+55 °C) и УХЛ2 (−40…+55 °C).

Ключевые особенности

• Контроль повышения / снижения напряжения сети, регулируемые верхний и нижний пороги

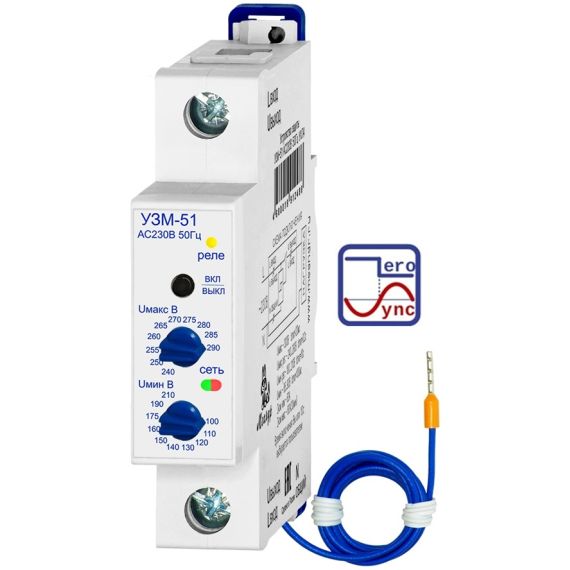

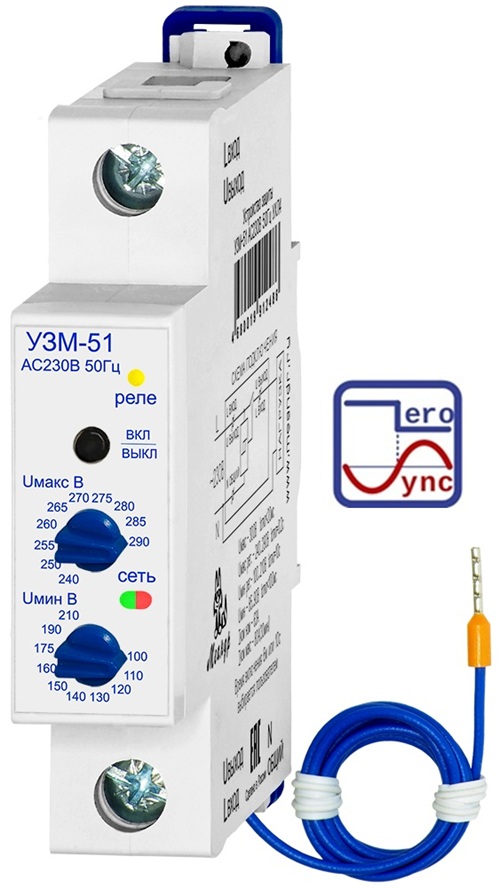

• Синхронное включение реле (zero sync) — замыкание контактов при переходе сетевого напряжения через ноль
• Регулируемые пользователем верхний и нижний пороги срабатывания поворотными переключателями
• Индикатор состояния встроенного реле и двухцветный индикатор аварийных ситуаций
• Встроенная варисторная защита от импульсных скачков сетевого напряжения
• Корпус шириной 18 мм (1 модуль), монтаж на DIN-рейку, ток нагрузки 63 А

Принцип работы

УЗМ-51 непрерывно контролирует сетевое напряжение и сравнивает его с пользовательскими порогами: верхний 240…290 В, нижний 120…210 В. Пороги выставляются поворотными переключателями на лицевой панели в широких пределах. При выходе напряжения за пределы порогов силовое реле размыкает фазный проводник и обесточивает нагрузку. Технология «zero sync» обеспечивает замыкание контактов реле только в момент перехода сетевого напряжения через ноль. Время срабатывания импульсной защиты не превышает 25 нс, энергоёмкость варистора 42 Дж.

Задержка повторного включения нагрузки переключается пользователем DIP-переключателем на лицевой панели: 10 секунд для обычной нагрузки или 6 минут для оборудования с компрессором (холодильники, кондиционеры, тепловые насосы, насосные станции).

Область применения

Применяется в качестве «общего» УЗМ на вводе квартиры или офиса для защиты сразу всех групповых линий. Регулировка порогов позволяет адаптировать устройство под особенности конкретной сети — например, в районах с устойчиво заниженным или завышенным напряжением. Силовое реле на 63 А позволяет коммутировать нагрузку до 14,5 кВт.

Пример схемы подключения
