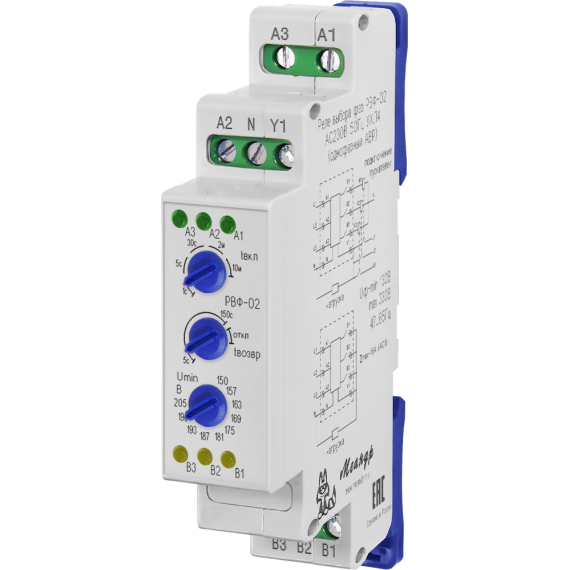

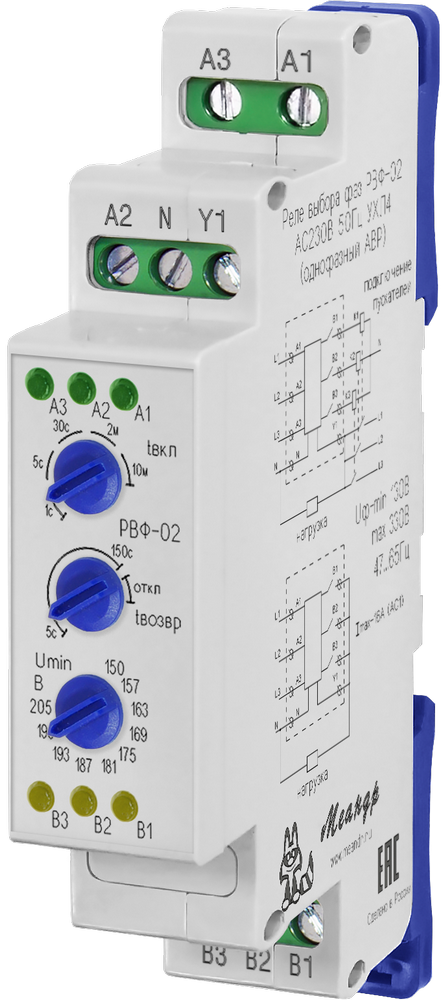

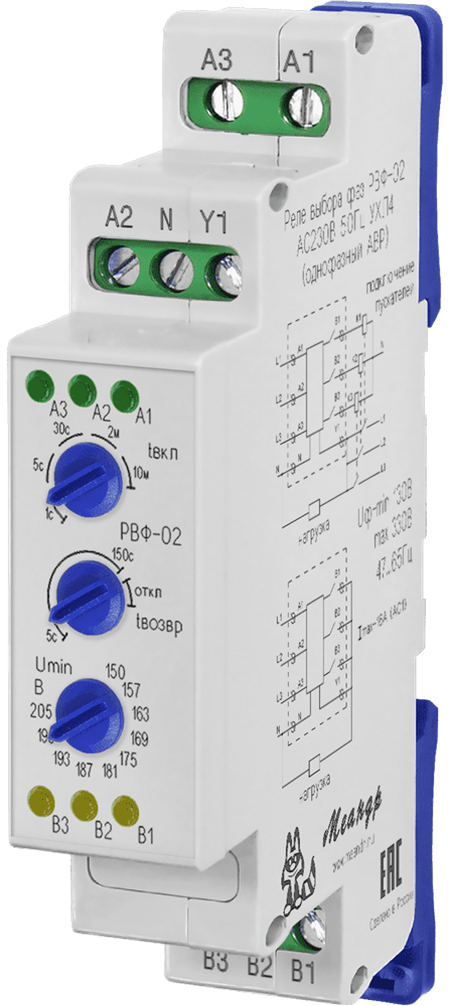

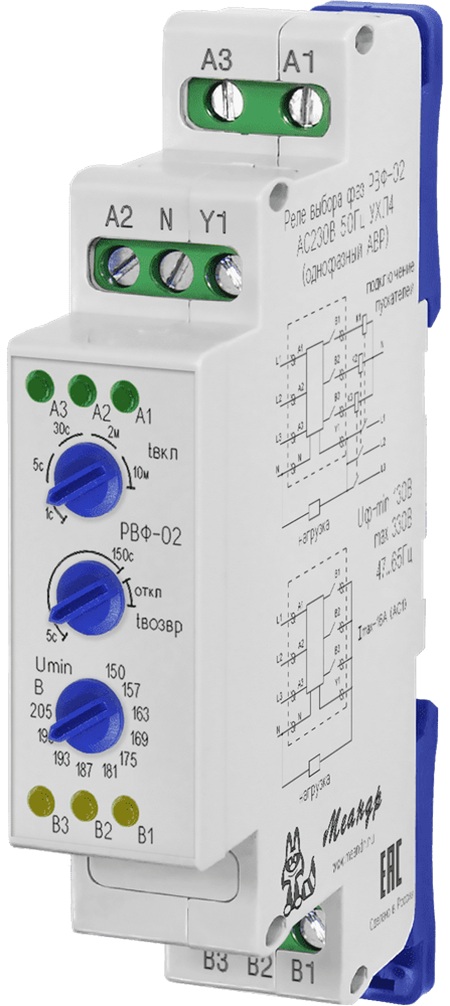

Реле выбора фаз РВФ-02

4640016932559 Скопировано
Нет отзывов
Написать отзыв
5 624.00 ₽
за шт. (в т.ч. НДС)
Реле РВФ-02 AC230В УХЛ4
В наличии 169 шт.
+ −

Минимальное количество для товара "Реле выбора фаз РВФ-02" 1.

Быстрый заказ
  • Список вариантов товара

Назначение

Реле выбора фаз РВФ-02 — устройство автоматического выбора фаз для переключения однофазной нагрузки между двумя или тремя независимыми источниками напряжения 230 В с общим нулевым проводом. Прибор непрерывно контролирует напряжение питающих фаз и подключает нагрузку к той фазе, параметры которой соответствуют установленным порогам. Благодаря этому реле обеспечивает автоматическое резервирование питания однофазных потребителей при пропадании напряжения, его снижении или повышении на рабочей фазе.

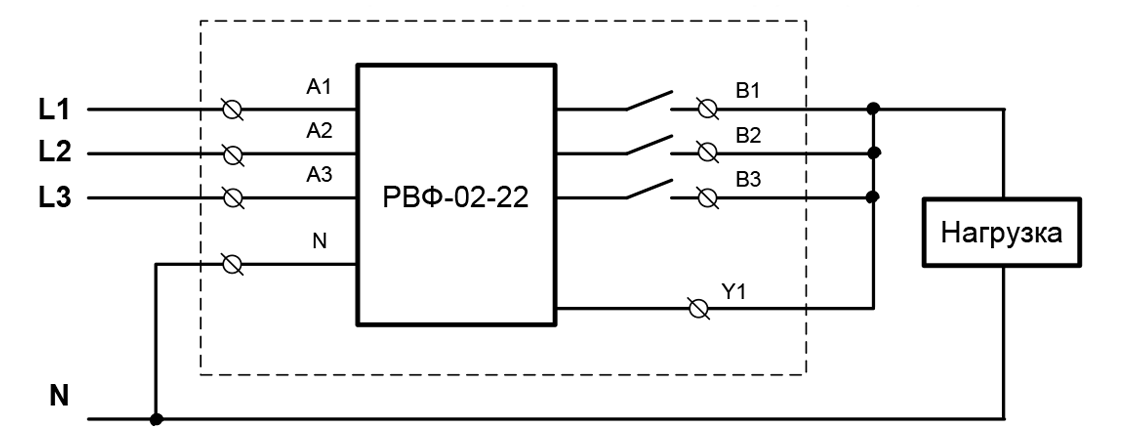

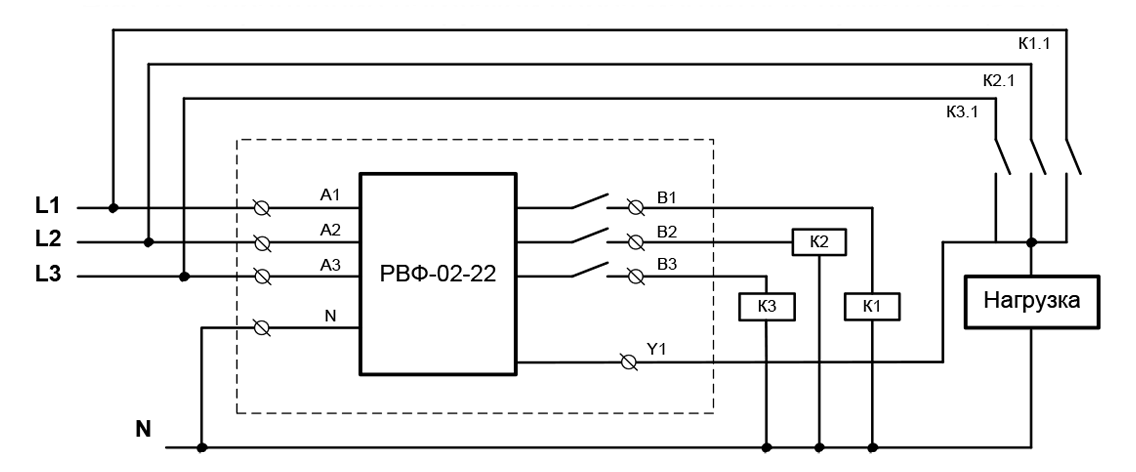

РВФ-02 предназначено для непосредственной коммутации нагрузки током до 8 А либо для управления внешними магнитными пускателями при токе нагрузки более 8 А. Дополнительный вход контроля коммутационных аппаратов исключает межфазное замыкание при переключении и позволяет контролировать исправность контакторов во время работы. Реле выбора фаз используется для построения схем автоматического резервирования питания однофазных потребителей без применения программируемых логических контроллеров.

Ключевые особенности

  • контроль величины напряжения на вводах;
  • регулируемый порог минимального напряжения и двухступенчатая защита от перенапряжения;
  • Поворотные ручкирегулируемое время возврата на приоритетную фазу, выбор задержки повторного включения: 1 с, 5 с, 30 с, 2 мин или 10 мин;
  • Индикаторысветодиодная индикация наличия напряжения на входах и состояния выходных реле, контроль наличия и уровня напряжения питающих фаз.
  • 18 ммКорпус шириной 18 мм. (1 модуль)

Принцип работы

Реле автоматического выбора фаз РВФ-02 непрерывно контролирует напряжение на всех подключенных фазах и сравнивает его с установленными порогами. Если параметры приоритетной фазы соответствуют заданным значениям, после выдержки времени включения нагрузка подключается к ней. При снижении напряжения ниже установленного уровня, его превышении или пропадании фазы прибор автоматически выбирает исправную резервную фазу и переключает на нее нагрузку.

Перед переключением РВФ-02 контролирует отключение ранее включенного коммутационного аппарата. Только после подтверждения его отключения выполняется подключение следующей фазы, что исключает возможность межфазного замыкания. Если отключение контактора не подтверждено, устройство блокирует дальнейшее переключение до устранения неисправности.

После восстановления параметров приоритетной фазы прибор автоматически переключает нагрузку обратно через установленную пользователем выдержку времени. При необходимости функция приоритета может быть отключена, и тогда реле выбора фаз будет подключать нагрузку к любой фазе, параметры которой соответствуют установленным требованиям. Такой алгоритм обеспечивает стабильное электроснабжение однофазных потребителей и снижает вероятность отключения оборудования при нестабильном напряжении сети.

Где применяется

При нестабильном напряжении или исчезновении напряжения на одном из вводов однофазное оборудование может останавливаться, переходить в аварийный режим или выходить из строя. Использование ручного переключения увеличивает время восстановления электроснабжения и повышает риск простоя оборудования. Реле выбора фаз РВФ-02 автоматически выбирает ввод (фазу), параметры которого соответствуют установленным требованиям, и переключает на него нагрузку без участия оператора.

Реле выбора фаз РВФ-02 применяется в системах охранно-пожарной сигнализации, видеонаблюдения, системах контроля и управления доступом, телекоммуникационном оборудовании, серверных, котельных, насосных станциях, шкафах автоматизации и другом однофазном оборудовании с непрерывным режимом работы. Прибор также используется в схемах, где резервным источником питания служит однофазный генератор. Благодаря автоматическому переключению на исправный ввод устройство повышает надежность электроснабжения и снижает вероятность остановки ответственных потребителей.

Климатическое исполнение и места установки

РВФ-02 AC230В УХЛ4 предназначено для эксплуатации при температуре окружающего воздуха от −25 до +55 °C, а исполнение РВФ-02 AC230В УХЛ2 — от −40 до +55 °C. Прибор устанавливается в электрических шкафах, щитах автоматики и распределительных щитах, обеспечивающих защиту от внешних воздействий и соответствующих условиям эксплуатации изделия.

Монтаж выполняется на стандартную DIN-рейку шириной 35 мм либо на плоскую монтажную поверхность после перестановки фиксаторов корпуса. Степень защиты корпуса — IP40, клеммных соединений — IP20. Подключение выполняется медными проводниками сечением не более 2,5 мм².

Информация для заказа

Комплект поставки:

  • Реле — 1 шт.;
  • Руководство по эксплуатации — 1 шт.;
  • Упаковка — 1 шт.

При выборе исполнения рекомендуется учитывать условия эксплуатации, температуру окружающей среды, способ установки и необходимость использования встроенных выходных реле либо внешних магнитных пускателей.

НаименованиеТемпературный режимАртикул
Реле РВФ-02 AC230В УХЛ2от −40 до +55 °C.4640016932542
Реле РВФ-02 AC230В УХЛ4от −25 до +55 °C4640016932559
Бренд:
МЕАНДР
Верхний порог отключения нагрузки, В:
> 265
Возможность отключения приоритета фазы:
есть
Время отключения нагрузки при верхнем пороге:
0.1с
Время отключения нагрузки при критическом верхнем пороге:
0.02с
Время отключения нагрузки при критическом нижнем пороге:
0.1с
Время отключения нагрузки при нижнем пороге:
10с
Время переключения, не более:
0.1с на резервные фазы

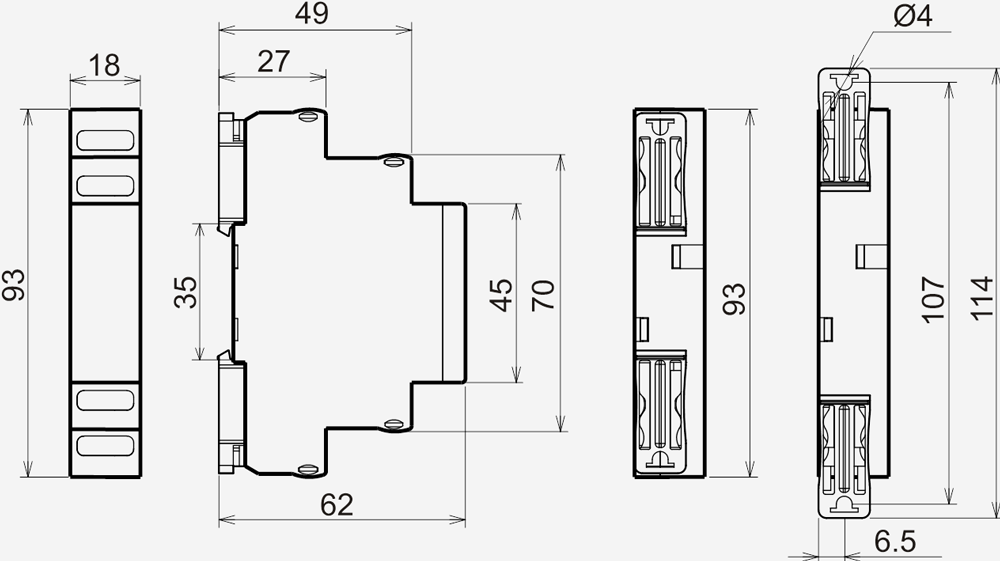

Габаритные размеры:
18х93х62 мм
Гарантия производителя:
2 года
Гистерезис напряжения порога срабатывания реле:
5В ± 2В
Диапазон рабочих температур, °C (по исполнениям):
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Исполнение:
Стандартная позиция
Климатическое исполнение ГОСТ 15150-69 (по исполнениям):
УХЛ4, УХЛ2
Коммутируемый ток выходных контактов, не более (с учётом пусковых токов), А:
8
Критический верхний порог отключения нагрузки, В:
300
Критический нижний порог отключения нагрузки, В:
< 130
Максимальная механическая износостойкость контактов, не менее:
1000000 циклов
Максимальное допустимое напряжение:
400В
Масса брутто, не более:
0.2кг
Момент затяжки винтового соединения клеммы, не более:
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Номинальное напряжение:
AC230В
Относительная влажность воздуха:
до 80% (при 25°С)
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4):
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5):
уровень 3 (2кВ А1-А2)
Потребляемая мощность, не более:
1Вт
Производитель:
МЕАНДР
Рабочее положение в пространстве:
произвольное
Регулируемое время (задержка) включения, выбирается пользователем:
1с, 5с, 30с, 2мин, 10мин
Регулируемое время возврата, tвозвр:
5с - 150с
Регулируемый нижний порог отключения нагрузки:
160В, 165В, 170В, 175В, 180В, 185В, 190В, 195В, 200В, 205В
Режим работы:
круглосуточный
Сечение подключаемых проводов:
до 2.5мм²
Срок службы:
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89:
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96:
IP40 / IP20
Температура хранения, °С:
-40 - +70
Точность установки порогов напряжения от Uном:
± 3В
Частота напряжения питания:
45Гц - 65Гц
Напряжение питания:
AC230В
Климатическое исполнение:
УХЛ4
Полное наименование:
Реле РВФ-02 AC230В УХЛ4

Руководство по эксплутации (rvf-02-v22.pdf, 288 Kb) [Скачать]

3d модель (Assem_RVF-02.zip, 1,039 Kb) [Скачать]
