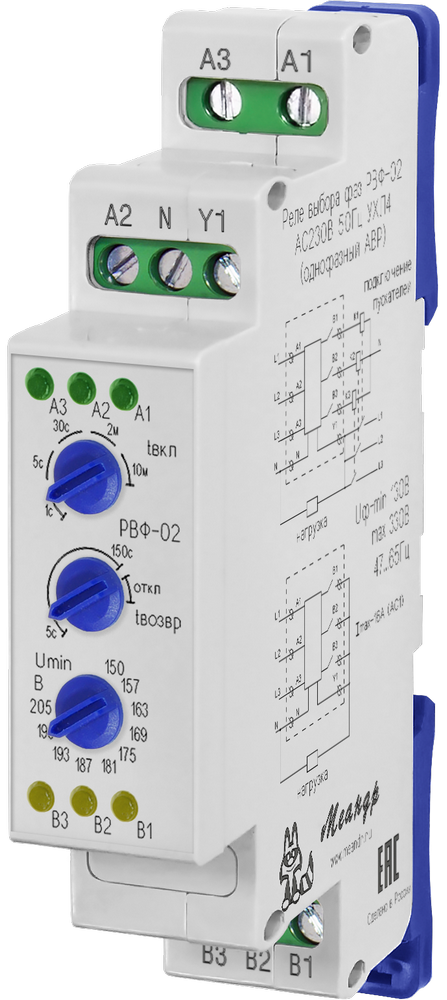

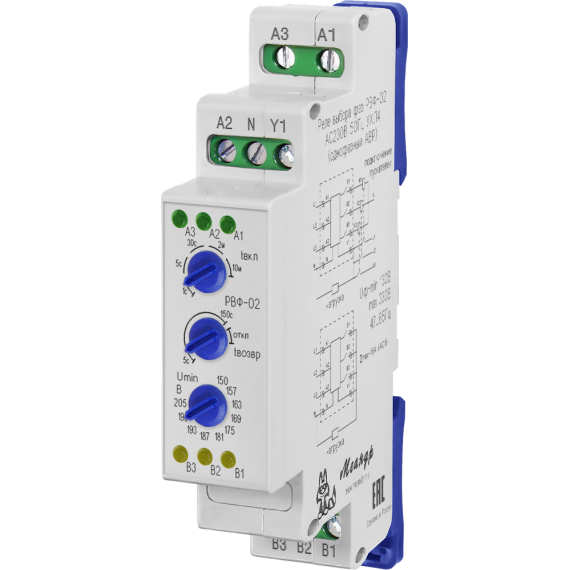

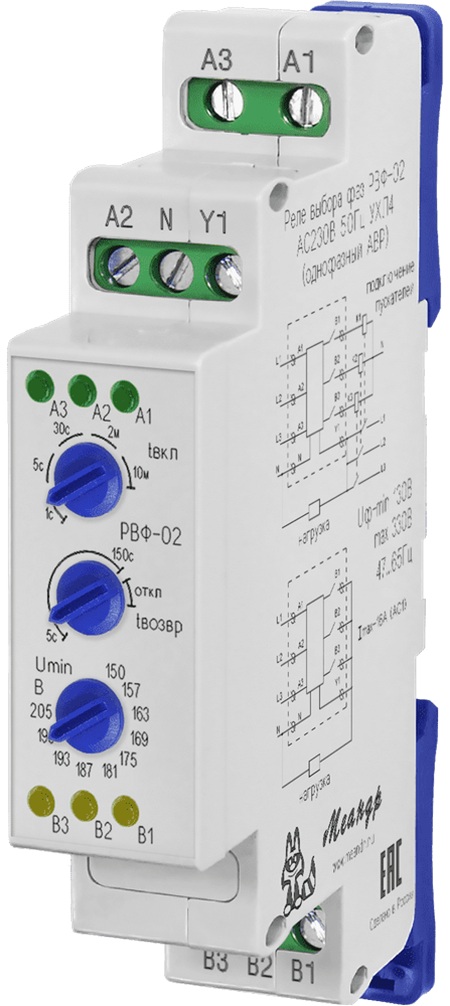

Реле выбора фаз РВФ-02

Назначение

Реле выбора фаз РВФ-02 — устройство автоматического выбора фаз для переключения однофазной нагрузки между двумя или тремя независимыми источниками напряжения 230 В с общим нулевым проводом. Прибор непрерывно контролирует напряжение питающих фаз и подключает нагрузку к той фазе, параметры которой соответствуют установленным порогам. Благодаря этому реле обеспечивает автоматическое резервирование питания однофазных потребителей при пропадании напряжения, его снижении или повышении на рабочей фазе.

РВФ-02 предназначено для непосредственной коммутации нагрузки током до 8 А либо для управления внешними магнитными пускателями при токе нагрузки более 8 А. Дополнительный вход контроля коммутационных аппаратов исключает межфазное замыкание при переключении и позволяет контролировать исправность контакторов во время работы. Реле выбора фаз используется для построения схем автоматического резервирования питания однофазных потребителей без применения программируемых логических контроллеров.

Ключевые особенности

• контроль величины напряжения на вводах;
• регулируемый порог минимального напряжения и двухступенчатая защита от перенапряжения;
• регулируемое время возврата на приоритетную фазу, выбор задержки повторного включения: 1 с, 5 с, 30 с, 2 мин или 10 мин;
• светодиодная индикация наличия напряжения на входах и состояния выходных реле, контроль наличия и уровня напряжения питающих фаз.
• Корпус шириной 18 мм. (1 модуль)

Принцип работы

Реле автоматического выбора фаз РВФ-02 непрерывно контролирует напряжение на всех подключенных фазах и сравнивает его с установленными порогами. Если параметры приоритетной фазы соответствуют заданным значениям, после выдержки времени включения нагрузка подключается к ней. При снижении напряжения ниже установленного уровня, его превышении или пропадании фазы прибор автоматически выбирает исправную резервную фазу и переключает на нее нагрузку.

Перед переключением РВФ-02 контролирует отключение ранее включенного коммутационного аппарата. Только после подтверждения его отключения выполняется подключение следующей фазы, что исключает возможность межфазного замыкания. Если отключение контактора не подтверждено, устройство блокирует дальнейшее переключение до устранения неисправности.

После восстановления параметров приоритетной фазы прибор автоматически переключает нагрузку обратно через установленную пользователем выдержку времени. При необходимости функция приоритета может быть отключена, и тогда реле выбора фаз будет подключать нагрузку к любой фазе, параметры которой соответствуют установленным требованиям. Такой алгоритм обеспечивает стабильное электроснабжение однофазных потребителей и снижает вероятность отключения оборудования при нестабильном напряжении сети.

Где применяется

При нестабильном напряжении или исчезновении напряжения на одном из вводов однофазное оборудование может останавливаться, переходить в аварийный режим или выходить из строя. Использование ручного переключения увеличивает время восстановления электроснабжения и повышает риск простоя оборудования. Реле выбора фаз РВФ-02 автоматически выбирает ввод (фазу), параметры которого соответствуют установленным требованиям, и переключает на него нагрузку без участия оператора.

Реле выбора фаз РВФ-02 применяется в системах охранно-пожарной сигнализации, видеонаблюдения, системах контроля и управления доступом, телекоммуникационном оборудовании, серверных, котельных, насосных станциях, шкафах автоматизации и другом однофазном оборудовании с непрерывным режимом работы. Прибор также используется в схемах, где резервным источником питания служит однофазный генератор. Благодаря автоматическому переключению на исправный ввод устройство повышает надежность электроснабжения и снижает вероятность остановки ответственных потребителей.

Климатическое исполнение и места установки

РВФ-02 AC230В УХЛ4 предназначено для эксплуатации при температуре окружающего воздуха от −25 до +55 °C, а исполнение РВФ-02 AC230В УХЛ2 — от −40 до +55 °C. Прибор устанавливается в электрических шкафах, щитах автоматики и распределительных щитах, обеспечивающих защиту от внешних воздействий и соответствующих условиям эксплуатации изделия.

Монтаж выполняется на стандартную DIN-рейку шириной 35 мм либо на плоскую монтажную поверхность после перестановки фиксаторов корпуса. Степень защиты корпуса — IP40, клеммных соединений — IP20. Подключение выполняется медными проводниками сечением не более 2,5 мм².

Информация для заказа

Комплект поставки:

• Реле — 1 шт.;
• Руководство по эксплуатации — 1 шт.;
• Упаковка — 1 шт.

При выборе исполнения рекомендуется учитывать условия эксплуатации, температуру окружающей среды, способ установки и необходимость использования встроенных выходных реле либо внешних магнитных пускателей.

Примеры схемы подключения

Подключение реле выбора фаз выполняется к двум или трем независимым вводам однофазного напряжения 230 В с общим нулевым проводом. Нагрузка может подключаться непосредственно к встроенным выходным реле при токе до 8 А либо через внешние магнитные пускатели при токе нагрузки более 8 А. Для контроля исправности коммутационных аппаратов используется вход Y1, подключение которого обязательно как при работе со встроенными реле, так и при использовании внешних контакторов. Подробные схемы подключения приведены в руководстве по эксплуатации.

Размеры устройства

Реле выбора фаз РВФ-02 выпускается в компактном корпусе шириной 18 мм для установки на DIN-рейку. Габаритные размеры устройства составляют 18 × 93 × 62 мм, масса — 0,2 кг. Компактное исполнение позволяет устанавливать прибор в распределительные шкафы и щиты автоматики при ограниченном монтажном пространстве.
