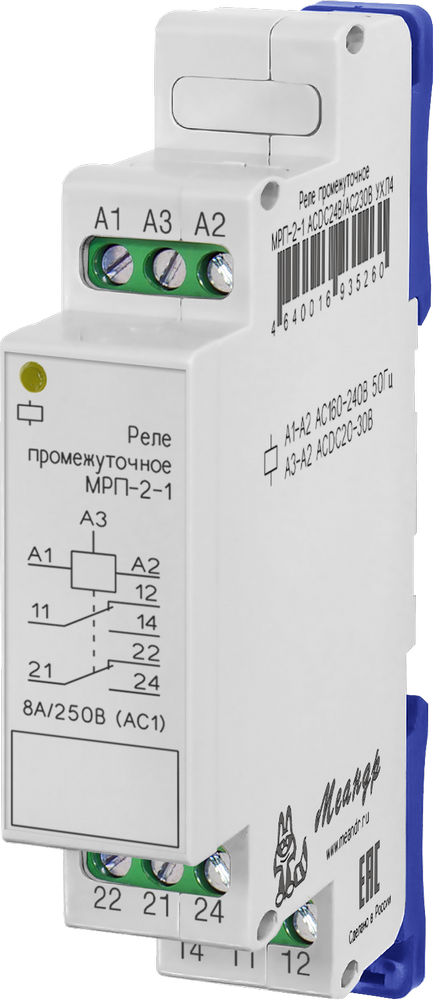

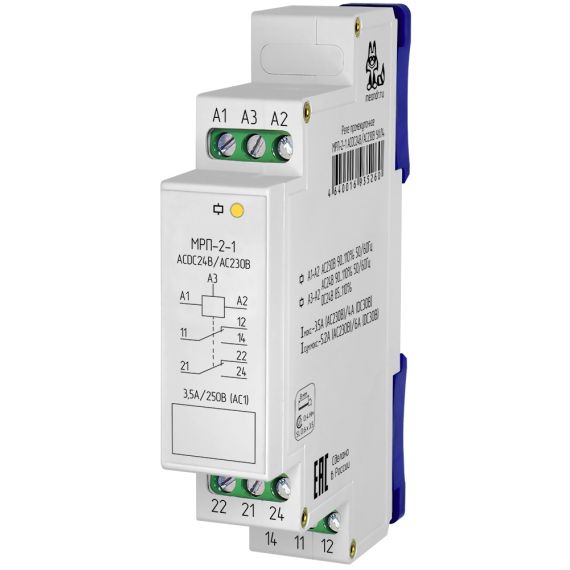

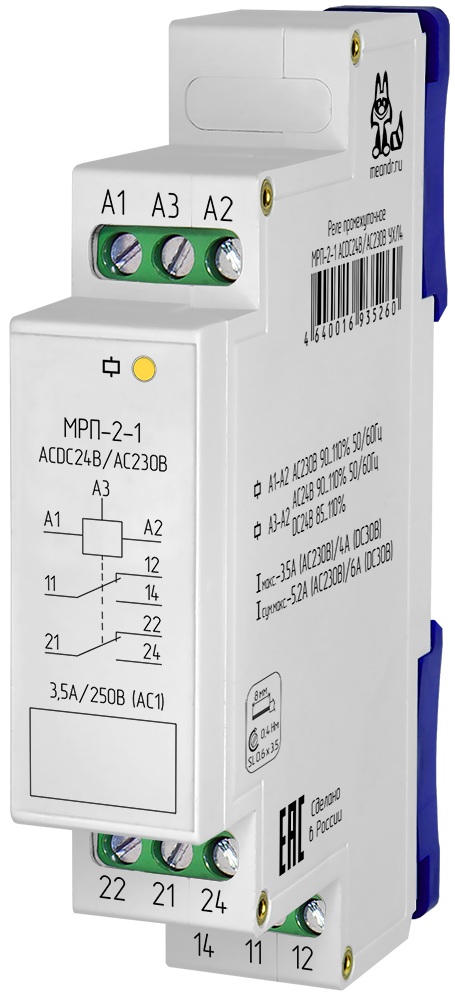

Реле промежуточное МРП-2-1

Назначение

Промежуточное реле МРП-2-1 предназначено для гальванической развязки цепей управления и силовых цепей, дистанционного управления нагрузкой, увеличения количества переключающих контактов и коммутации исполнительных устройств. Реле применяется в шкафах автоматики, системах управления и промышленном оборудовании, где необходимо безопасно управлять силовой нагрузкой с помощью слаботочного сигнала.

МРП-2-1 принимает управляющий сигнал от контроллера, ПЛК, датчика или другого устройства управления и выполняет коммутацию нагрузки через собственные контактные группы. Благодаря гальванической развязке цепь управления электрически изолирована от силовой цепи, поэтому в них могут использоваться различные уровни напряжения и род тока (переменный или постоянный).

Если мощности выхода контроллера недостаточно для непосредственного управления нагрузкой, промежуточное реле берет коммутацию на себя. Это позволяет управлять контакторами, насосами, вентиляторами, электромагнитными клапанами, осветительным оборудованием и другими исполнительными устройствами без перегрузки выходов системы управления.

Две независимые переключающие контактные группы позволяют одновременно управлять несколькими электрическими цепями, организовывать взаимные блокировки, передавать один управляющий сигнал нескольким исполнительным устройствам или одновременно включать оборудование и цепь сигнализации. Это помогает сделать схему управления проще и сократить количество дополнительных коммутационных устройств.

Исполнение реле промежуточное МРП 2 1 ACDC24В AC230В УХЛ4 или УХЛ2 поддерживает питание AC230 В или AC24/DC24 В, что позволяет использовать одну модель в системах с различным напряжением управления.

Ключевые особенности МРП-2-1

• Две переключающие контактные группы (2 CO), 8А  одной группы контактов при 250В АС1,12А  всех групп контактов суммарно при 250В АС1.
• Гальваническая развязка обеспечивает электрическую изоляцию цепей управления и нагрузки, позволяя использовать различное напряжение и род тока в управляющей и силовой цепях.
• Встроенная защита от индуктивных выбросов снижает воздействие коммутационных перенапряжений на выходы контроллеров и исключает необходимость применения дополнительных RC-цепей.
• Износостойкость: механическая 10⁷ циклов, электрическая 10⁵ циклов.
• Высокое быстродействие: время включения ≤ 25 мс, выключения ≤ 50 мс; максимальная частота коммутаций 600 цикл/ч.
• Светодиодная индикация позволяет быстро определить наличие управляющего сигнала и текущее состояние реле, упрощая монтаж, наладку и диагностику оборудования.
• Корпус шириной 18 мм. (1 модуль). Монтаж на DIN-рейку 35 мм или монтажную поверхность обеспечивает удобную установку в шкафах автоматики. Винтовые клеммы рассчитаны на подключение проводников сечением до 2,5 мм².

Принцип работы МРП-2-1

При подаче управляющего напряжения реле переключает две независимые контактные группы, а светодиодный индикатор на лицевой панели сигнализирует о его срабатывании.

Для исполнения ACDC24В/AC230В питание AC230 В подключается к клеммам A1–A2, а AC24 В или DC24 В — к клеммам A2–A3 без соблюдения полярности.

Контактные группы электрически изолированы от цепи управления и предназначены для коммутации внешней нагрузки. Подача питания на реле не приводит к появлению напряжения на выходных контактах — они только замыкают или размыкают внешнюю электрическую цепь.

Серия промежуточных реле МРП

Модели различаются количеством и типом контактных групп, допустимым током, шириной корпуса и напряжением питания.

Суммарный ток — ограничение для всех контактных групп при одновременной нагрузке. Суммарный ток не равен допустимому току каждой группы по отдельности.

У МРП-1 — МРП-6 контактные группы переключаются совместно. У МРП-М7 семь групп управляются независимо; состав контактов зависит от исполнения. Для МРП-4-2 предусмотрено питание AC/DC 80–260 В.

Как выбрать модель МРП

1. Определите количество управляемых цепей.
2. Также, определите, что должно происходить при включении реле: замыкание цепи, размыкание цепи или переключение между двумя цепями. По этому условию выберите модель с нужным типом контактов.
3. Проверьте допустимый ток контактов с учётом категории нагрузки, тока одной контактной группы и суммарного тока всех групп.
4. Выберите исполнение по напряжению питания реле, соответствующему напряжению управляющего сигнала.
5. Проверьте условия установки — ширину корпуса, необходимые боковые зазоры и связанные с ними ограничения по допустимому току.

Где применяется МРП-2-1

Климатическое исполнение и места установки МРП-2-1

МРП-2-1 выпускается в климатических исполнениях УХЛ4 (−25…+55 °C) и УХЛ2 (−40…+55 °C) по ГОСТ 15150-69. Устройство предназначено для установки в шкафы и щиты в сухих закрытых помещениях, и устанавливается на стандартную DIN-рейку шириной 35 мм или ровную монтажную поверхность.
