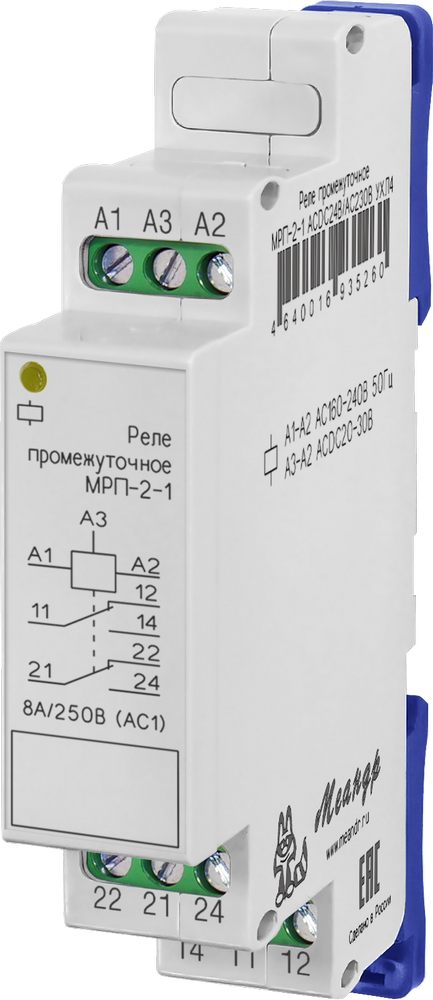

Реле промежуточное МРП-2-1

Назначение

Промежуточное реле МРП-2-1 предназначено для гальванической развязки цепей управления и силовых цепей, дистанционного управления нагрузкой, увеличения количества переключающих контактов и коммутации исполнительных устройств. Реле применяется в шкафах автоматики, системах управления и промышленном оборудовании, где необходимо безопасно управлять силовой нагрузкой с помощью слаботочного сигнала.

МРП-2-1 принимает управляющий сигнал от контроллера, ПЛК, датчика или другого устройства управления и выполняет коммутацию нагрузки через собственные контактные группы. Благодаря гальванической развязке цепь управления электрически изолирована от силовой цепи, поэтому в них могут использоваться различные уровни напряжения и род тока (переменный или постоянный).

Если мощности выхода контроллера недостаточно для непосредственного управления нагрузкой, промежуточное реле берет коммутацию на себя. Это позволяет управлять контакторами, насосами, вентиляторами, электромагнитными клапанами, осветительным оборудованием и другими исполнительными устройствами без перегрузки выходов системы управления.

Две независимые переключающие контактные группы позволяют одновременно управлять несколькими электрическими цепями, организовывать взаимные блокировки, передавать один управляющий сигнал нескольким исполнительным устройствам или одновременно включать оборудование и цепь сигнализации. Это помогает сделать схему управления проще и сократить количество дополнительных коммутационных устройств.

Исполнение реле промежуточное МРП 2 1 ACDC24В AC230В УХЛ4 или УХЛ2 поддерживает питание AC230 В или AC24/DC24 В, что позволяет использовать одну модель в системах с различным напряжением управления.

Ключевые особенности

• Две переключающие контактные группы (2 CO), 8А  одной группы контактов при 250В АС1,12А  всех групп контактов суммарно при 250В АС1.
• Корпус шириной 13 мм.
• Гальваническая развязка обеспечивает электрическую изоляцию цепей управления и нагрузки, позволяя использовать различное напряжение и род тока в управляющей и силовой цепях.
• Встроенная защита от индуктивных выбросов снижает воздействие коммутационных перенапряжений на выходы контроллеров и исключает необходимость применения дополнительных RC-цепей.
• Износостойкость: механическая 10⁷ циклов, электрическая 10⁵ циклов.
• Высокое быстродействие: время включения ≤ 25 мс, выключения ≤ 50 мс; максимальная частота коммутаций 600 цикл/ч.
• Светодиодная индикация позволяет быстро определить наличие управляющего сигнала и текущее состояние реле, упрощая монтаж, наладку и диагностику оборудования.
• Монтаж на DIN-рейку 35 мм или монтажную поверхность обеспечивает удобную установку в шкафах автоматики. Винтовые клеммы рассчитаны на подключение проводников сечением до 2,5 мм².

Принцип работы

При подаче управляющего напряжения реле переключает две независимые контактные группы, а светодиодный индикатор на лицевой панели сигнализирует о его срабатывании.

Для исполнения ACDC24В/AC230В питание AC230 В подключается к клеммам A1–A2, а AC24 В или DC24 В — к клеммам A2–A3 без соблюдения полярности.

Контактные группы электрически изолированы от цепи управления и предназначены для коммутации внешней нагрузки. Подача питания на реле не приводит к появлению напряжения на выходных контактах — они только замыкают или размыкают внешнюю электрическую цепь.

Где применяется

Реле Мрп 2 1 применяется в шкафах автоматики, системах АСУ ТП, вентиляции, отопления, насосных станциях, распределительных щитах, системах освещения, диспетчеризации инженерных сетей и на технологических линиях.

Устройство используется для управления контакторами, электромагнитными клапанами, насосами, вентиляторами и другими исполнительными механизмами, когда требуется согласовать работу слаботочной системы управления и силовой нагрузки, обеспечить гальваническую развязку цепей или увеличить количество переключающих контактов.

Климатическое исполнение и места установки

МРП-2-1 выпускается в климатических исполнениях УХЛ4 (−25…+55 °C) и УХЛ2 (−40…+55 °C) по ГОСТ 15150-69. Устройство предназначено для установки в шкафы и щиты в сухих закрытых помещениях, и устанавливается на стандартную DIN-рейку шириной 35 мм или ровную монтажную поверхность.

Информация для заказа

Расположение клемм и схема

Питание AC230 В подключается к клеммам A1–A2. Питание AC24/DC24 В подключается к клеммам A2–A3 без соблюдения полярности. Две независимые переключающие контактные группы предназначены для коммутации внешних электрических цепей.

Размеры устройства

Габаритные размеры МПР 2 1 — 13 × 93 × 62 мм.
