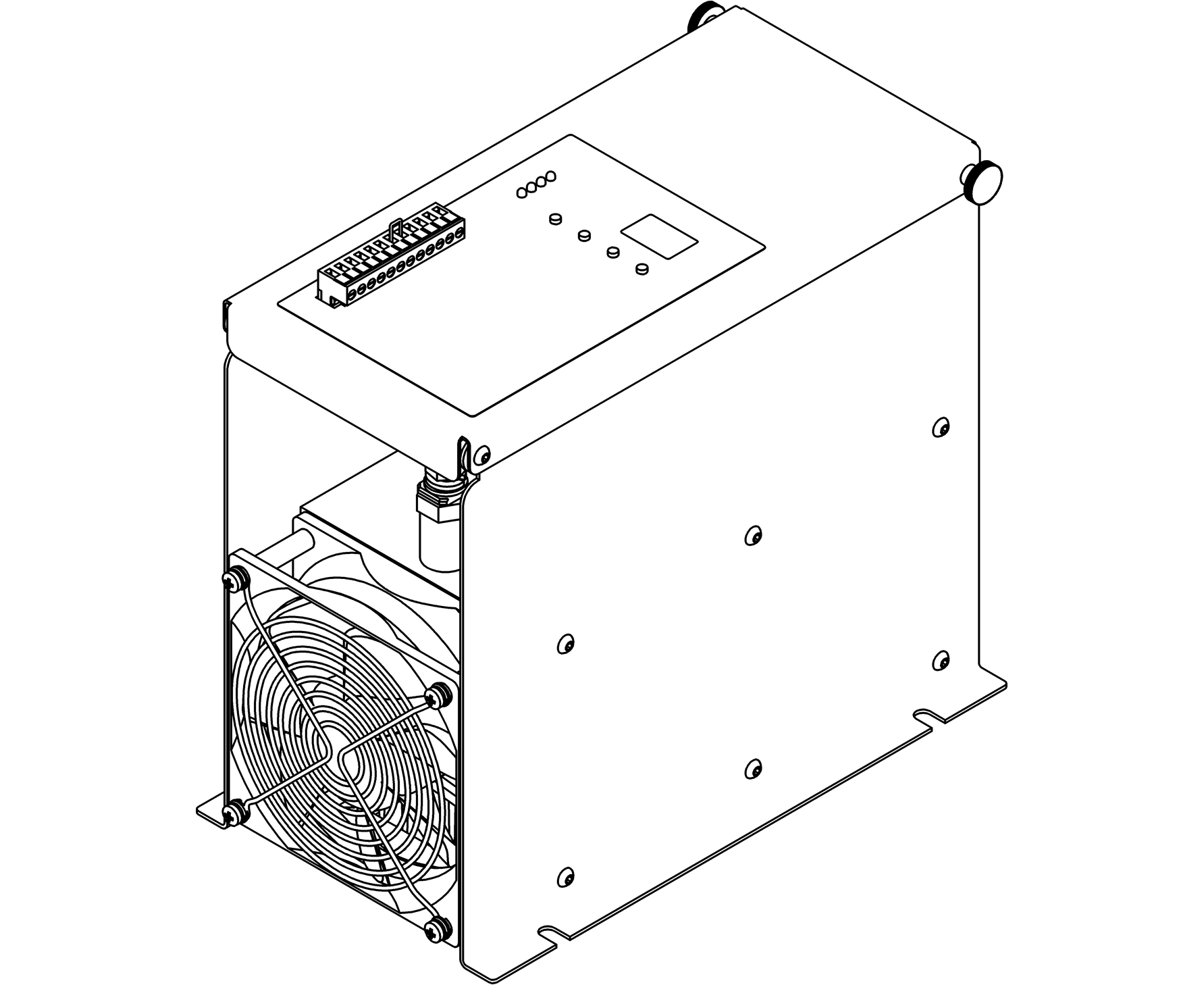

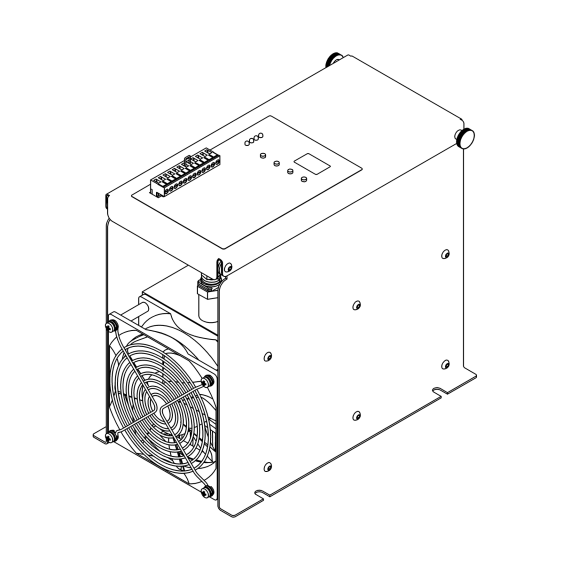

Тиристорный регулятор ТРМ-1М
Тиристорный регулятор ТРМ-1М
Написать отзыв
36 898.00 ₽
В корзину

Тиристорный регулятор ТРМ-1М

4640016937745
Написать отзыв
+ −

Минимальное количество для товара "Тиристорный регулятор ТРМ-1М" 1.

Список вариантов товара
Бренд
МЕАНДР
Время реакции на управляющее воздействие
0.08с
Встроенное реле
1 переключающая группа
Вход разрешения работы «ПУСК»
Сухой контакт или открытый коллектор NPN-транзистора
Гарантия производителя
2 года
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4)
Интерфейс
RS485
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4
Количество фаз
1 шт.
Максимально допустимый входной ток Вход управления 1, А
0.04
Максимальное допустимое входное напряжение Вход управления 1, В
11
Максимальное допустимое входное напряжение по Входу управления 2, В
5.5
Максимальное коммутируемое напряжение (AC1)
250В
Максимальное напряжение питания нагрузки, Вольт
480
Максимальный коммутируемый ток (AC1 активная, резистивная), А
5
Максимальный ток нагрузки, А
30, 45, 60, 80, 100, 125, 150, 180, 230, 300, 380, 450, 580, 720 (по исполнениям)
Масса брутто, не более
2.7кг для (30-80)А, 3.1кг для 100А, 8кг для (125-180)А, 9кг для 230А, 11.25кг для (300-380)А, 17.8кг
Масса нетто, не более
2.4кг для (30-80)А, 2.8кг для 100А, 7.5кг для (125-230)А, 9.35кг для 300А, 9.75кг для 380А, 15.4кг д
Минимальный ток нагрузки, не менее
1% от Iном
Момент затяжки винтового соединения клеммы, не более
0.4 - 0.6Н*м
Напряжение изоляции, не более, В
2500 / 1мин
Напряжение питания нагрузки, В
100-480
Напряжение питания схемы управления, В
180-250
Номинальный ток нагрузки
125
Полное наименование
Тиристорный регулятор ТРМ-1М-125-RS485
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ)
Потребляемая 120мм вентилятором мощность (для ТРМ свыше 100А), не более
20Вт
Потребляемая 80мм вентилятором мощность (для ТРМ свыше 100А), не более
14Вт
Потребляемая мощность, не более
2Вт
Производитель
МЕАНДР
Регулируемое входное напряжение управления Вход управления 1, В
0-5 / 0-10 (выбирается в меню)
Регулируемое входное напряжение управления по Входу управления 2, В
0-5
Регулируемый входной ток управления Вход управления 1, А
0-0.020 / 0.004-0.020 (выбирается в меню)
Режим работы
круглосуточный
Способ регулирования мощности в нагрузке
5 шт.
Способ управления тиристором
статический
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP20 / IP00
Удельное тепловыделение
1.5Вт/А
Уровень шума 120мм вентиляторов
50Дб
Уровень шума 80мм вентиляторов
32Дб
Усилие затяжки винтов крепления предохранителя ТРМ с током до 100А
3Н*м
Усилие затяжки винтов крепления предохранителя ТРМ с током свыше 100А
5Н*м
Усилие затяжки винтов М10 силового ввода
7 - 10Н*м
Усилие затяжки винтов М6 силового ввода
2.5 - 4Н*м
Усилие затяжки винтов М8 силового ввода
5 - 8Н*м
Частота напряжения питания
45-65Гц для схемы управления, 50-60Гц для нагрузки

Руководство по эксплутации (trm-1m-v21.pdf, 4,507 Kb) [Скачать]

Руководство по эксплутации (trm-1m-v20.pdf, 4,487 Kb) [Скачать]

Программное обеспечение для ТРМ (TRM.zip, 7,222 Kb) [Скачать]

3d модель (trm-1m-30-45-60-80-rs485.zip, 3,149 Kb) [Скачать]

3d модель (trm-1m-100-rs485.zip, 3,523 Kb) [Скачать]

3d модель (trm-1m-125-150-180-rs485.zip, 3,356 Kb) [Скачать]

3d модель (trm-1m-230rs-485.zip, 2,513 Kb) [Скачать]

3d модель (trm-1m-300-380rs-485.zip, 2,378 Kb) [Скачать]

3d модель (trm-1m-450-580rs-485.zip, 3,821 Kb) [Скачать]

3d модель (trm-1m-720-rs485.zip, 2,454 Kb) [Скачать]
