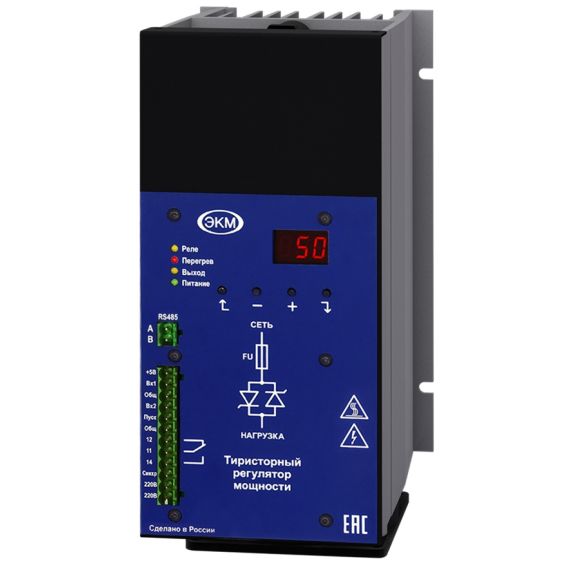

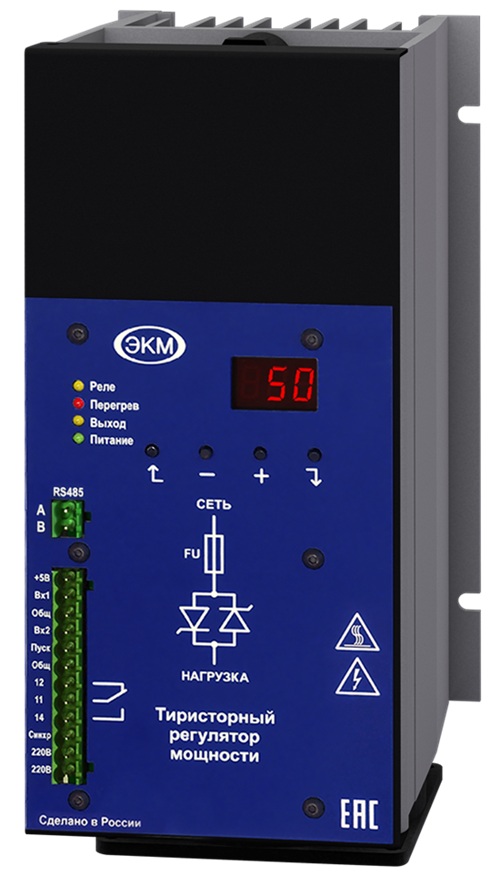

Тиристорный регулятор ТРМ-1М
Тиристорный регулятор ТРМ-1М
Написать отзыв
46 046.00 ₽
В корзину

Тиристорный регулятор ТРМ-1М

4640016937783
Написать отзыв
+ −

Минимальное количество для товара "Тиристорный регулятор ТРМ-1М" 1.

Список вариантов товара

Назначение

Тиристорный регулятор мощности ТРМ-1М предназначен для плавного регулирования мощности активных и индуктивных нагрузок: ТЭНов, ламп, инфракрасных нагревателей, трансформаторов и другого промышленного оборудования. ТРМ-1М обеспечивает бесконтактное управление, снижает пусковые токи и позволяет поддерживать заданные технологические параметры без применения механических коммутационных устройств.

ТРМ-1М регулирует мощность в соответствии с поступающим управляющим сигналом и выбранным алгоритмом работы. Устройство поддерживает управление с лицевой панели, внешнего потенциометра и аналоговых сигналов 0...5 В, 0...10 В, 0...20 мА, 4...20 мА, а также обмен данными по интерфейсу RS-485 с использованием протокола Modbus RTU.

Преимущества

  • 5 алгоритмов управления тиристорами ;с выбором режима работы пользователем;
  • широкий диапазон напряжения питания нагрузки от 180 до 480В AC;
  • встроенные быстродействующие предохранители для защиты тиристоров;
  • поддержка управления сигналами 0...5 В, 0...10 В, 0...20 мА, 4...20 мА;
  • интерфейс RS-485 для интеграции в системы автоматизации по протоколу Modbus RTU;
  • возможность управления с панели прибора или внешним потенциометром;
  • функция линеаризации зависимости выходного напряжения от входного сигнала;
  • автоматическое обнаружение аварийных ситуаций;
  • встроенное реле аварийной сигнализации;

Конструкция регулятора мощности

ТРМ-1М включает следующие основные узлы:

  • тиристорный модуль;
  • встроенный быстродействующий предохранитель;
  • плата управления тиристором.
  • Лицевая плата с кнопками управления, дисплеем и светодиодными индикаторами состояния регулятора.

Работа всех узлов координируется электронной платой управления, которая обрабатывает входные сигналы и формирует управляющие импульсы для силовых тиристоров.

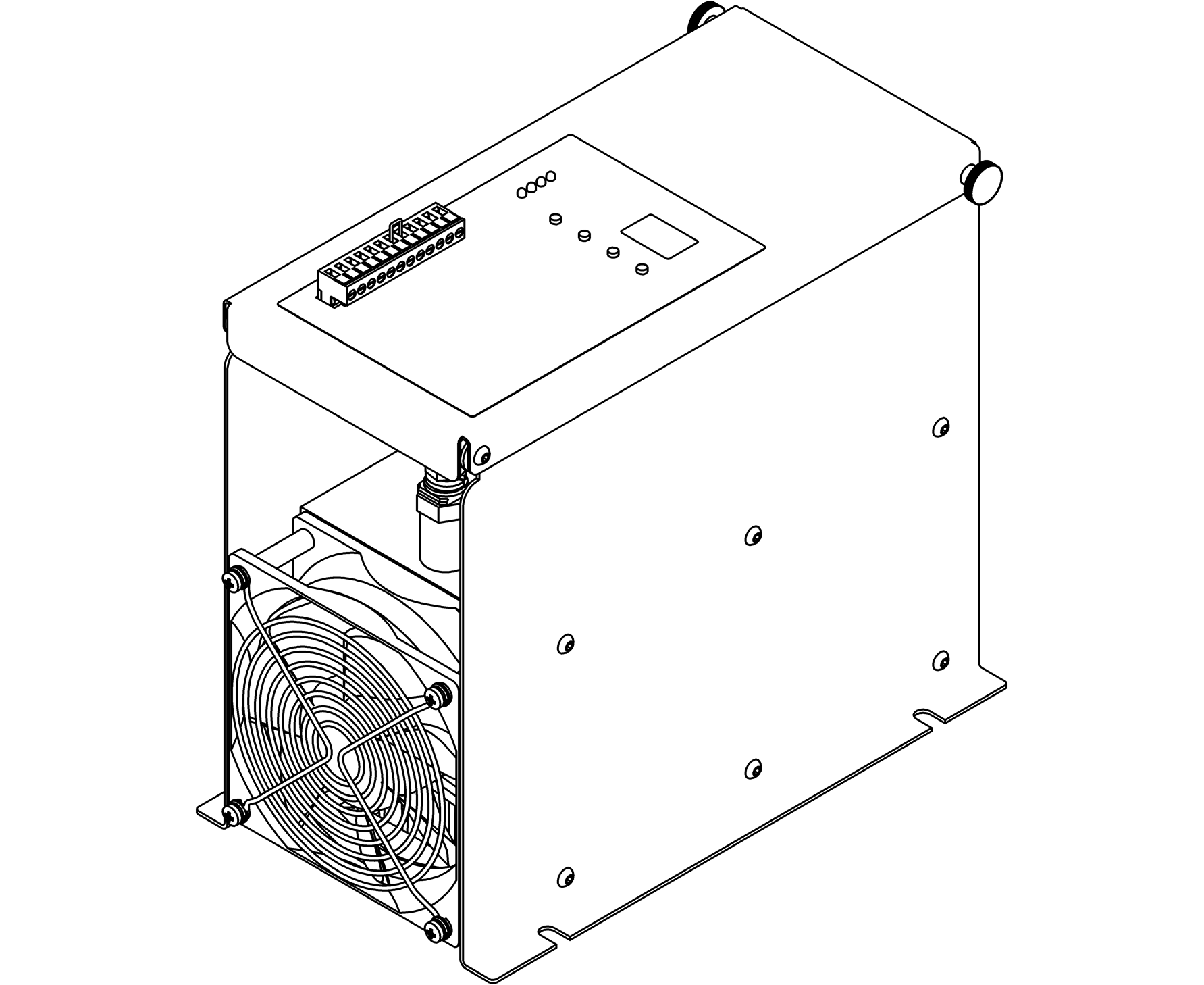

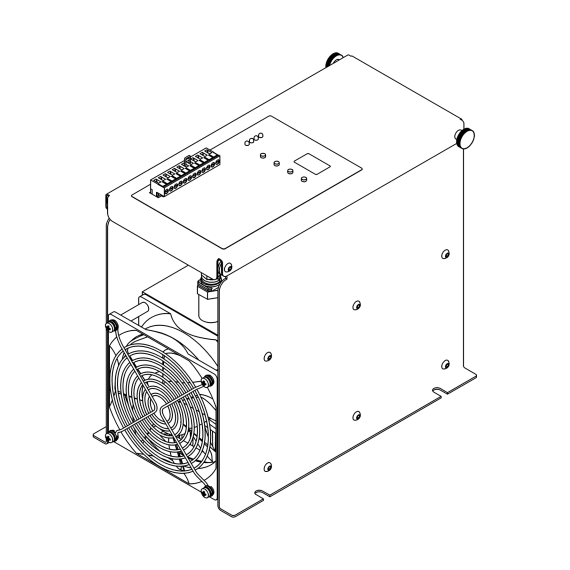

Конструкция регулятора мощности ТРМ-1М
Конструкция регулятора мощности ТРМ-1М

Принцип работы

Схема тиристорного регулятора мощности основана на управлении углом открытия силовых тиристоров либо на коммутации нагрузки в момент перехода сетевого напряжения через ноль. В зависимости от выбранного режима регулятор изменяет количество энергии, поступающей на нагрузку.

Тиристорный регулятор мощности Меандр поддерживает следующие способы регулирования:

  • фазовое управление (Phase Angle);
  • управление по переходу через ноль (Zero Crossing);
  • пакетное регулирование мощности;
  • пакетное регулирование с плавным пуском («разогревом»);
  • пакетное регулирование с однократным плавным пуском.

Такая архитектура позволяет использовать тиристорный регулятор для различных типов нагревательных систем и подбирать оптимальный режим работы под конкретный технологический процесс.

При возникновении перегрева, обрыва фазы, неисправности предохранителей или отклонения параметров сети устройство автоматически отключает нагрузку и формирует сигнал аварии.

ВНИМАНИЕ!
  1. Не допускается работа на ненагруженный трансформатор.
  2. Тиристорные регуляторы не предназначены для работы с постоянным током!

Где применяется ТРМ-1М

Тиристорный регулятор используется в различных отраслях промышленности:

  • электрические печи и сушильные камеры;
  • термопластавтоматы;
  • экструдеры;
  • упаковочное оборудование;
  • инфракрасные нагреватели;
  • системы вентиляции и климатического контроля;
  • линии термообработки материалов;
  • промышленное оборудование с резистивной нагрузкой.

ТРМ-1М может использоваться для управления однофазной нагрузкой. Для регулирования мощности трехфазных систем допускается применение нескольких устройств в составе общей системы управления, реализуя функционал, аналогичный решениям класса «тиристорный регулятор мощности трехфазный».

Климатическое исполнение и места установки

Тиристорный регулятор мощности однофазный ТРМ-1М выпускается в климатическом исполнении УХЛ4 и предназначен для эксплуатации внутри закрытых помещений без образования конденсата.

Основные условия эксплуатации:

  • температура окружающей среды от -25 °С до +55 °С;
  • относительная влажность согласно требованиям ГОСТ 15150-69 для УХЛ4;
  • круглосуточный режим работы;
  • степень защиты в соответствии с исполнением устройства;
  • питание схем управления от сети переменного тока 180–250 В, 45–65 Гц.

Для модификаций с током 100 А и выше предусмотрено принудительное охлаждение вентиляторами.

Информация для заказа

НаименованиеНоминальный ток нагрузкиНапряжение питанияАртикул
ТРМ-1М-100-RS4851004804640016936199
ТРМ-1М-150-RS4851504804640016937769
ТРМ-1М-180-RS4851804804640016937783
ТРМ-1М-380-70-RS485380704680626993717
ТРМ-1М-450-RS4854504804640016939312

Тиристорный регулятор схема подключения ТРМ-1М к однофазной сети

Схема подключения ТРМ-1М к однофазной сети
Схема подключения ТРМ-1М к однофазной сети

Схема подключения ТРМ-1М при управлении трёхфазной нагрузкой

Схема подключения ТРМ-1М при управлении трёхфазной нагрузкой: звезда с рабочей нейтралью
Звезда с рабочей нейтралью
Схема подключения ТРМ-1М при управлении трёхфазной нагрузкой: разомкнутый треугольник
Разомкнутый треугольник
Бренд
МЕАНДР
Время реакции на управляющее воздействие
0.08с
Встроенное реле
1 переключающая группа
Вход разрешения работы «ПУСК»
Сухой контакт или открытый коллектор NPN-транзистора
Гарантия производителя
2 года
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4)
Интерфейс
RS485
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4
Количество фаз
1 шт.
Максимально допустимый входной ток Вход управления 1, А
0.04
Максимальное допустимое входное напряжение Вход управления 1, В
11
Максимальное допустимое входное напряжение по Входу управления 2, В
5.5
Максимальное коммутируемое напряжение (AC1)
250В
Максимальное напряжение питания нагрузки, Вольт
480
Максимальный коммутируемый ток (AC1 активная, резистивная), А
5
Максимальный ток нагрузки, А
30, 45, 60, 80, 100, 125, 150, 180, 230, 300, 380, 450, 580, 720 (по исполнениям)
Масса брутто, не более
2.7кг для (30-80)А, 3.1кг для 100А, 8кг для (125-180)А, 9кг для 230А, 11.25кг для (300-380)А, 17.8кг
Масса нетто, не более
2.4кг для (30-80)А, 2.8кг для 100А, 7.5кг для (125-230)А, 9.35кг для 300А, 9.75кг для 380А, 15.4кг д
Минимальный ток нагрузки, не менее
1% от Iном
Момент затяжки винтового соединения клеммы, не более
0.4 - 0.6Н*м
Напряжение изоляции, не более, В
2500 / 1мин
Напряжение питания нагрузки, В
100-480
Напряжение питания схемы управления, В
180-250
Номинальный ток нагрузки
180
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ)
Потребляемая 120мм вентилятором мощность (для ТРМ свыше 100А), не более
20Вт
Потребляемая 80мм вентилятором мощность (для ТРМ свыше 100А), не более
14Вт
Потребляемая мощность, не более
2Вт
Производитель
МЕАНДР
Регулируемое входное напряжение управления Вход управления 1, В
0-5 / 0-10 (выбирается в меню)
Регулируемое входное напряжение управления по Входу управления 2, В
0-5
Регулируемый входной ток управления Вход управления 1, А
0-0.020 / 0.004-0.020 (выбирается в меню)
Режим работы
круглосуточный
Способ регулирования мощности в нагрузке
5 шт.
Способ управления тиристором
статический
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP20 / IP00
Удельное тепловыделение
1.5Вт/А
Уровень шума 120мм вентиляторов
50Дб
Уровень шума 80мм вентиляторов
32Дб
Усилие затяжки винтов крепления предохранителя ТРМ с током до 100А
3Н*м
Усилие затяжки винтов крепления предохранителя ТРМ с током свыше 100А
5Н*м
Усилие затяжки винтов М10 силового ввода
7 - 10Н*м
Усилие затяжки винтов М6 силового ввода
2.5 - 4Н*м
Усилие затяжки винтов М8 силового ввода
5 - 8Н*м
Частота напряжения питания
45-65Гц для схемы управления, 50-60Гц для нагрузки
Полное наименование
Тиристорный регулятор ТРМ-1М-180-RS485

Руководство по эксплутации (trm-1m-v21.pdf, 4,507 Kb) [Скачать]

Руководство по эксплутации (trm-1m-v20.pdf, 4,487 Kb) [Скачать]

Программное обеспечение для ТРМ (TRM.zip, 7,222 Kb) [Скачать]

3d модель (trm-1m-30-45-60-80-rs485.zip, 3,149 Kb) [Скачать]

3d модель (trm-1m-100-rs485.zip, 3,523 Kb) [Скачать]

3d модель (trm-1m-125-150-180-rs485.zip, 3,356 Kb) [Скачать]

3d модель (trm-1m-230rs-485.zip, 2,513 Kb) [Скачать]

3d модель (trm-1m-300-380rs-485.zip, 2,378 Kb) [Скачать]

3d модель (trm-1m-450-580rs-485.zip, 3,821 Kb) [Скачать]

3d модель (trm-1m-720-rs485.zip, 2,454 Kb) [Скачать]
