Назначение

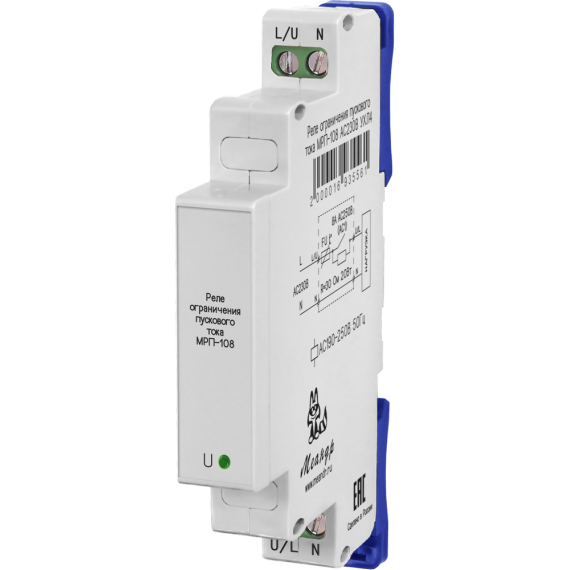

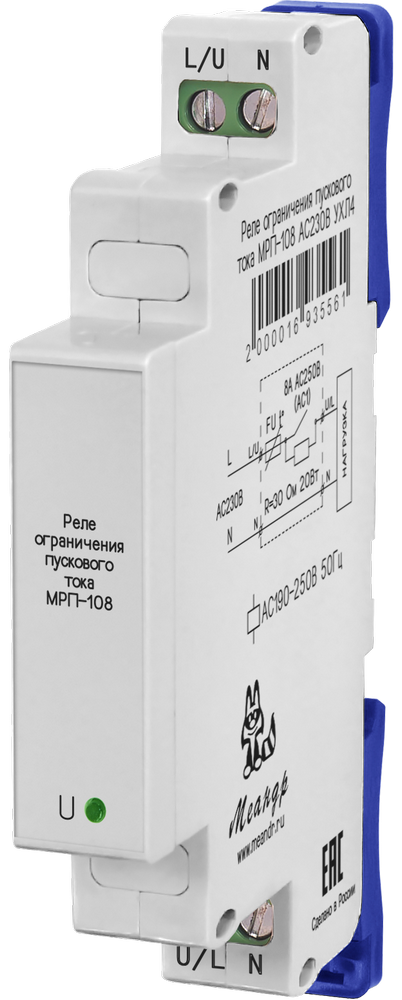

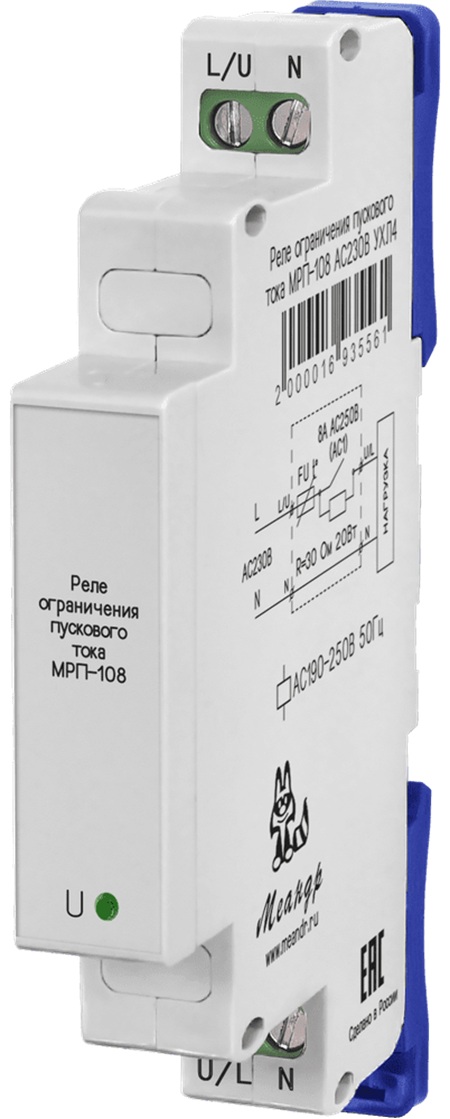

МРП-108 — реле ограничения пускового тока (РОПТ), предназначенное для уменьшения броска тока при включении импульсных блоков питания, LED-драйверов, светодиодных светильников и другого оборудования с емкостным входом. При включении такой нагрузки прибор ограничивает ток заряда входных конденсаторов, уменьшая возникающий бросок тока. МРП-108 может применяться как пусковое реле для светодиодных светильников с импульсными источниками питания.
Реле ограничения пускового тока МРП-108 рассчитано на работу от сети AC 190...250 В, 50 Гц. Допустимая нагрузка зависит от времени включения подключенного блока питания. Для БП со временем включения более 0,4 с максимальный ток нагрузки составляет 8А, суммарная мощность подключенных импульсных источников питания — 900 Вт; при времени включения менее 0,4 с — 3 А и 350 Вт соответственно. Время включения реле — не более 0,6 с. Прибор имеет один замыкающий контакт и встроенный термопредохранитель. Корпус шириной 13 мм устанавливается на DIN-рейку 35 мм или плоскую монтажную поверхность.
Серия РОПТ Меандр включает МРП-101, МРП-102, МРП-108 и МРП-1Т. Все приборы предназначены для уменьшения пусковых токов импульсных источников питания и других емкостных нагрузок. Модели имеют корпус шириной 13 мм, устанавливаются на DIN-рейку 35 мм, рассчитаны на круглосуточный режим работы; степень защиты корпуса — IP40, клемм — IP20. Модели различаются принципом работы, способом подключения и допустимой нагрузкой.
МРП-101 — максимальный ток нагрузки 8 А, максимальная суммарная мощность импульсных источников питания — 900 Вт. МРП-102 — до 8А, максимальная суммарная емкость нагрузки — 1500 мкФ; может устанавливаться как до, так и после выключателя. МРП-108 отличается зависимостью допустимой нагрузки от времени включения БП: 8А / 900 Вт при времени более 0,4 с и 3А / 350 Вт при времени менее 0,4 с. МРП-1Т работает по технологии zero sync™ — включает нагрузку при переходе сетевого напряжения через ноль; максимальный коммутируемый ток — 8 А, номинальная емкость нагрузки — до 160 мкФ.
Ключевые особенности
- допустимая нагрузка — 8А / 900 Вт для БП со временем включения более 0,4 с;
- допустимая нагрузка — 3А / 350 Вт для БП со временем включения менее 0,4 с;
- диапазон напряжения питания — AC 190...250 В, 50 Гц;
- время включения реле — не более 0,6 с;
- встроенный термопредохранитель;
- один замыкающий контакт;
- подключение между выключателем и нагрузкой;
- ширина корпуса — 13 мм, монтаж на DIN-рейку 35 мм или плоскую поверхность.
Принцип работы
После подачи питания контакты встроенного реле разомкнуты, и входная емкость нагрузки заряжается через встроенный резистор. Резистор ограничивает ток заряда, обеспечивая ограничение пускового тока. Через фиксированное время контакты реле замыкаются и шунтируют резистор, после чего нагрузка работает в штатном режиме. Время включения реле составляет не более 0,6 с. Встроенный резистор защищен термопредохранителем. Индикатор «U» показывает наличие напряжения питания.
При подборе оборудования необходимо учитывать параметр пускового тока подключаемой нагрузки. Допустимый пусковой ток определяется характеристиками используемого импульсного источника питания и условиями его включения. Для МРП-108 допустимая нагрузка определяется временем включения БП: при времени более 0,4 с максимальный ток нагрузки составляет 8 А, при времени менее 0,4 с — 3 А. При этом допустимый пусковой ток нагрузки не следует путать с максимальным током нагрузки МРП-108: указанные для прибора значения 8 А и 3 А относятся именно к максимальному току нагрузки.
Где применяется
МРП-108 применяется:
- с импульсными блоками питания — для уменьшения броска тока при включении;
- с LED-драйверами и светодиодными светильниками — для снижения высоких пусковых токов светодиодных источников питания при включении;
- в системах освещения с одновременным включением группы светильников;
- с другими емкостными нагрузками, соответствующими характеристикам прибора.
Климатическое исполнение и места установки
МРП-108 выпускается в исполнениях УХЛ4 и УХЛ2. Диапазон рабочих температур составляет от −25 до +55 °C для МРП-108 AC230В УХЛ4 и от −40 до +55 °C для МРП-108 AC230В УХЛ2 . Степень защиты корпуса — IP40, клемм — IP20. Рабочее положение произвольное.
Прибор устанавливается на DIN-рейку 35 мм или плоскую монтажную поверхность. Клеммы рассчитаны на подключение проводников сечением до 2,5 мм².
