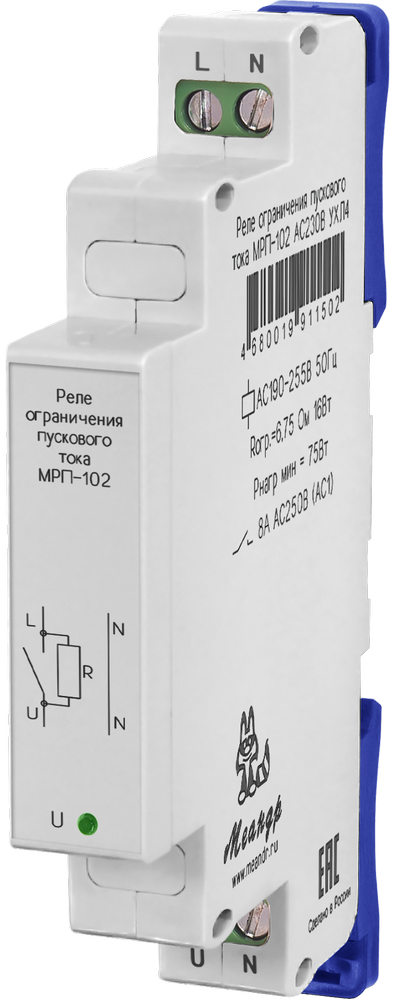

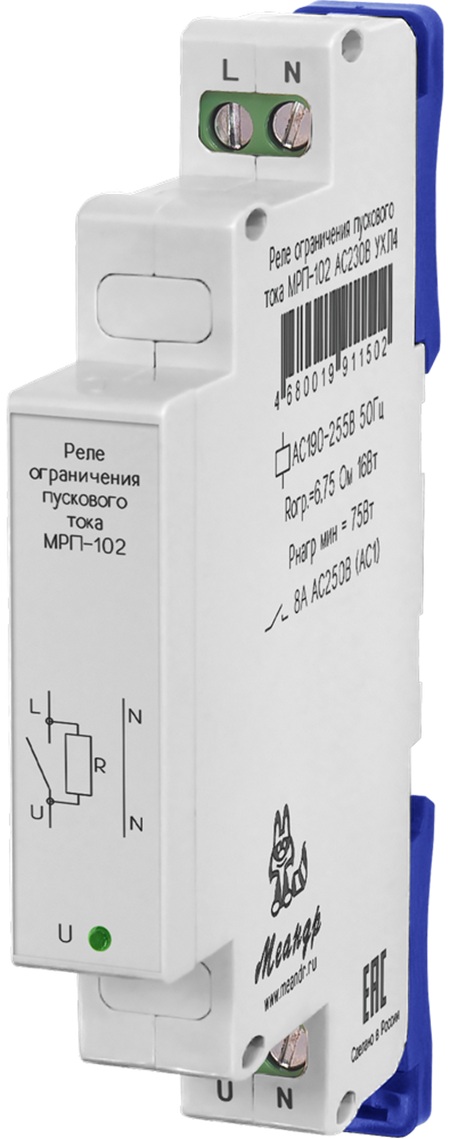

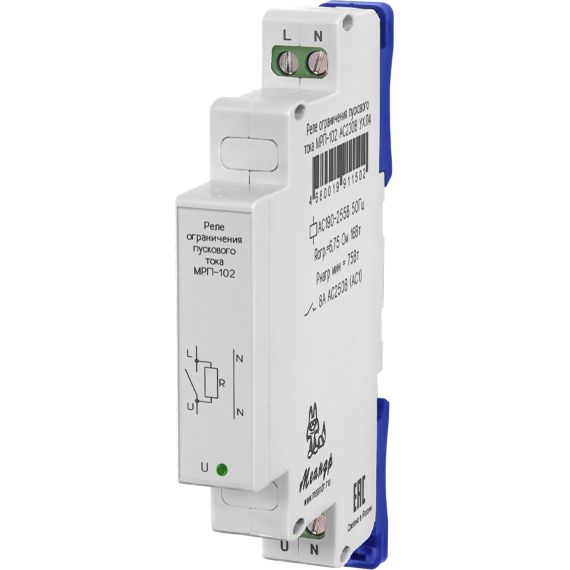

Реле ограничения пускового тока МРП-102

Назначение

МРП-102 — реле ограничения пускового тока, предназначенное для уменьшения броска тока при включении импульсных блоков питания, драйверов светодиодных лент, светодиодных светильников и других емкостных нагрузок. При включении такого оборудования происходит быстрый заряд входных конденсаторов, из-за чего кратковременно возникает ток, значительно превышающий рабочий. Устройство ограничения пускового тока уменьшает этот бросок и тем самым снижает нагрузку на коммутационные аппараты.

МРП-102 реле работает от сети AC230 В, 50 Гц. Максимальный ток нагрузки составляет 8 А, максимальная суммарная емкость нагрузки — 1500 мкФ. Порог включения контакта при токе нагрузки более 90 мА, порог выключения — менее 70 мА. Прибор имеет встроенный термопредохранитель, корпус шириной 13 мм и устанавливается на DIN-рейку 35 мм или плоскую монтажную поверхность. Важная особенность МРП-102 — возможность установки как перед выключателем, так и после него.

Серия МРП

Серия реле ограничения пускового тока мрп включает МРП-101, МРП-102, МРП-108 и МРП-1Т. Все приборы предназначены для уменьшения пусковых токов импульсных источников питания и других емкостных нагрузок. Модели рассчитаны на работу в однофазной сети 230В AC, 50 Гц, выполнены в корпусе шириной 13 мм, устанавливаются на DIN-рейку 35 мм, имеют светодиодную индикацию. Степень защиты корпуса — IP40, клемм — IP20.

МРП-101 — максимальный ток нагрузки 8 А, максимальная суммарная мощность подключенных импульсных источников питания — 900 Вт, ширина корпуса — 13 мм; устанавливается между выключателем и нагрузкой.

МРП-102 — максимальный ток нагрузки 8 А, максимальная суммарная емкость нагрузки — 1500 мкФ, порог включения контакта — более 90 мА, выключения — менее 70 мА; может устанавливаться как до, так и после выключателя.

МРП-108 — при времени включения блока питания от 0,4 с допустимая нагрузка составляет до 8А / 900 Вт, при времени менее 0,4 с — до 3 А / 350 Вт; ширина корпуса — 13 мм.

МРП-1Т — работает по технологии zero sync™, подключая нагрузку при переходе сетевого напряжения через ноль; максимальная емкость нагрузки — 160 мкФ, коммутируемый ток — 8А, коммутируемая мощность — 4000 ВА, время включения — 150–700 мс.

Ключевые особенности

• максимальный ток нагрузки — 8А;
• питание — AC230 В, 50 Гц;
• максимальная суммарная емкость нагрузки — 1500 мкФ;
• порог включения контакта — при токе нагрузки более 90 мА;
• порог выключения — при токе нагрузки менее 70 мА;
• время включения реле — 0,02–0,08 с;
• встроенный термопредохранитель;
• возможность установки перед выключателем или после него;
• ширина корпуса — 13 мм, монтаж на DIN-рейку 35 мм или плоскую поверхность.

Принцип работы

После подачи питания контакты встроенного реле разомкнуты, а токоограничительные резисторы включены в цепь нагрузки. При включении нагрузки ее входные емкости заряжаются через резисторы, обеспечивая снижение пускового тока. Когда ток нагрузки превышает порог включения, контакты реле замыкаются и шунтируют резисторы. При снижении тока ниже порога выключения контакты размыкаются. Индикатор «U» показывает наличие напряжения питания.

МРП-102 предназначен для работы с одной группой нагрузок. Если первая группа уже включена и контакты реле замкнуты, токоограничительные резисторы зашунтированы. Поэтому при последующем включении второй группы нагрузки ограничение ее пускового тока не выполняется.

Где применяется

Климатическое исполнение и места установки

МРП-102 выпускается в климатическом исполнении УХЛ4 и рассчитан на эксплуатацию при температуре от −25 до +55 °C. Степень защиты корпуса — IP40, клемм — IP20. Рабочее положение произвольное. Монтаж выполняется на DIN-рейку 35 мм или плоскую монтажную поверхность. Подключаются проводники сечением до 2,5 мм².
