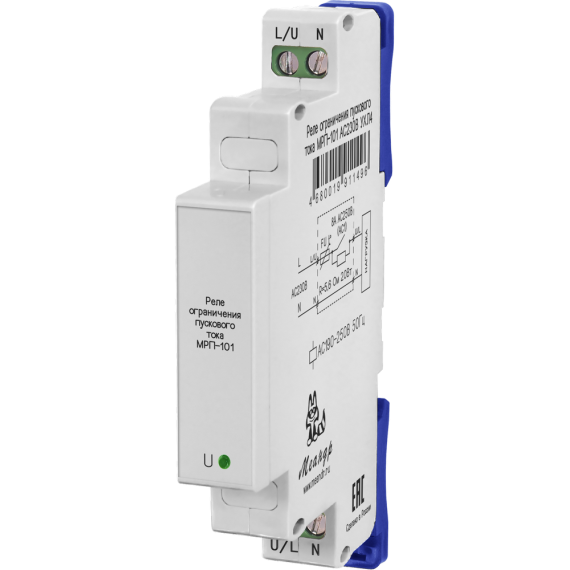

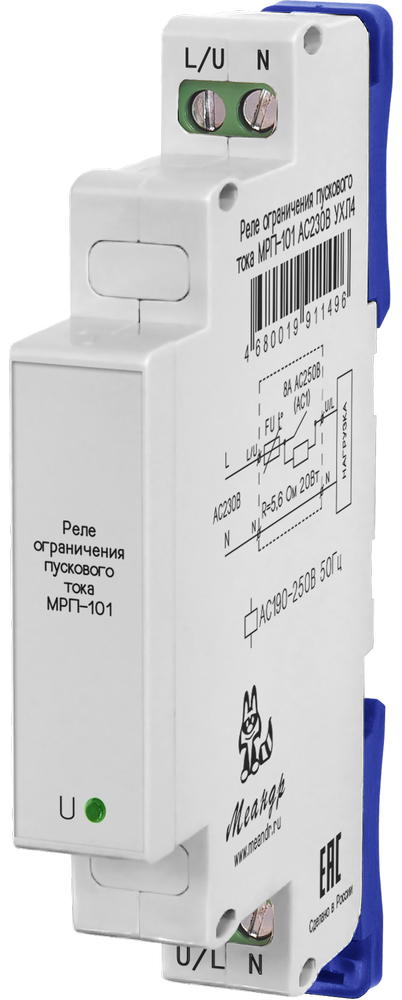

Реле ограничения пускового тока МРП-101

Краткое описание и назначение

МРП-101 — реле ограничения пускового тока, предназначенное для уменьшения броска тока при включении емкостной нагрузки: импульсных блоков питания, драйверов светодиодных лент, светодиодных светильников и другого оборудования с емкостным входом. Реле ограничения пускового тока МРП-101 ограничивает ток заряда входной емкости нагрузки в момент включения, уменьшая возникающий бросок тока.

Максимальный ток нагрузки МРП-101 составляет 8 А, максимальная суммарная мощность подключенных импульсных источников питания — 900 Вт. Прибор работает от сети AC 190...250 В, 50 Гц, имеет один замыкающий контакт и встроенный термопредохранитель. Ширина корпуса МРП-101 составляет 13 мм; прибор устанавливается на DIN-рейку 35 мм или плоскую монтажную поверхность.

Серия реле ограничения пускового тока Меандр (РОПТ / ICL (Inrush Current Limiter) представлена приборами: МРП-101, МРП-102, МРП-108 и МРП-1Т, которые предназначены для уменьшения броска пускового тока при включении импульсных источников питания и других емкостных нагрузок. Все модели рассчитаны на работу в сети 230В AC, 50 Гц, имеют светодиодную индикацию, устанавливаются на DIN-рейку 35 мм и выпускаются в климатических исполнениях УХЛ4 и УХЛ2. Степень защиты корпуса — IP40, клемм — IP20. Модели различаются принципом ограничения пускового тока, алгоритмом работы, способом подключения и допустимой нагрузкой.

МРП-101 ограничивает ток заряда входных конденсаторов через встроенный резистор, который после включения реле шунтируется его контактами. Прибор устанавливается между выключателем и нагрузкой. Максимальный ток нагрузки — 8 А, максимальная суммарная мощность подключенных импульсных источников питания — 900 Вт.

МРП-102 ограничивает пусковой ток с помощью токоограничительных резисторов, а встроенное реле управляется в зависимости от тока нагрузки. Прибор может устанавливаться как до, так и после выключателя. Максимальный ток нагрузки — 8 А, максимальная суммарная мощность подключенных импульсных источников питания — 900 Вт.

МРП-108 предназначен для ограничения пускового тока импульсных блоков питания. При времени включения блока питания от 0,4 с допустимая нагрузка составляет до 8 А и 900 Вт, при времени включения менее 0,4 с — до 3 А и 350 Вт.

МРП-1Т использует другой принцип ограничения — подключает нагрузку при переходе сетевого напряжения через ноль по технологии zero sync™.

Ключевые особенности МРП-101

• максимальный ток нагрузки — 8 А;
• максимальная суммарная емкость нагрузки — 1500 мкФ;
• встроенный термопредохранитель;
• диапазон напряжения питания — AC 190...250 В, 50 Гц;
• время включения реле — не более 0,15 с;
• установливается между выключателем и нагрузкой;
• возможность подключения входных цепей сверху или снизу;
• ширина корпуса — 13 мм;
• монтаж на DIN-рейку 35 мм или плоскую монтажную поверхность.

Принцип работы

Реле ограничения тока МРП-101 при включении нагрузки ограничивает ток заряда ее входной емкости с помощью встроенного резистора. В момент подачи питания контакты встроенного реле разомкнуты, поэтому ток заряда проходит через резистор, обеспечивая ограничение пускового тока. Затем контакты реле замыкаются и шунтируют резистор, после чего нагрузка работает в штатном режиме. Время включения реле составляет не более 0,15 с. Индикатор «U» показывает наличие напряжения питания.

Где применяется

Климатическое исполнение и места установки

МРП 101 AC 230В ухл4 рассчитано на температуру от −25 до +55 °C, исполнение МРП-101 AC 230В ухл2— от −40 до +55 °C. Степень защиты корпуса — IP40, клемм — IP20. Рабочее положение произвольное. Прибор устанавливается на DIN-рейку 35 мм или плоскую монтажную поверхность. Не допускается установка в зоне повышенной вибрации или рядом с аппаратами, создающими вибрацию при срабатывании.

Примеры схемы подключения

МРП-101 схема подключения предусматривает установку прибора последовательно между выключателем и нагрузкой. Подключение входных цепей допускается как сверху, так и снизу.
