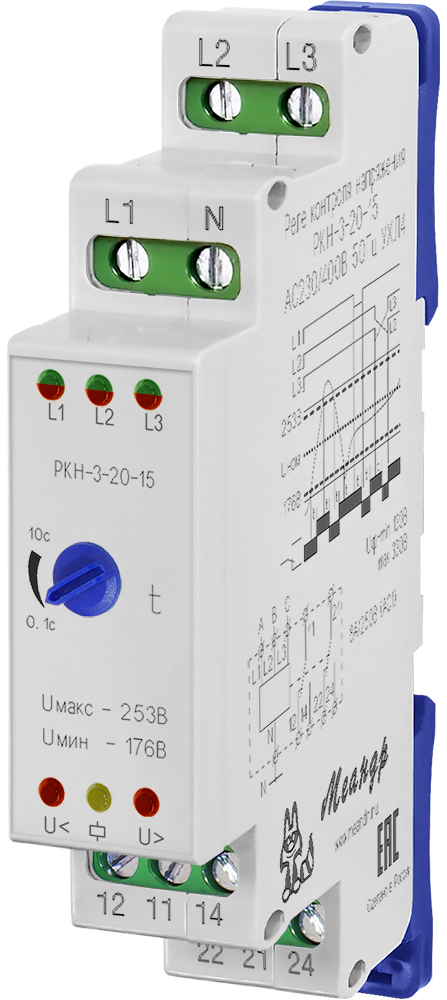

Реле контроля трёхфазного напряжения РКН-3-20-15
Реле контроля трёхфазного напряжения РКН-3-20-15
Написать отзыв
2 254.00 ₽
В корзину

Реле контроля трёхфазного напряжения РКН-3-20-15

4640016934034
Написать отзыв
+ −

Минимальное количество для товара "Реле контроля трёхфазного напряжения РКН-3-20-15" 1.

Список вариантов товара
Бренд
МЕАНДР
Верхний порог срабатывания реле, В
253В
Габаритные размеры
18х93х62 мм
Гарантия производителя
2 года
Гистерезис напряжения порога срабатывания реле
Uном ± 2.5%
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Климатическое исполнение
УХЛ4
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество и тип контактов
2 переключающие группы
Максимальная коммутируемая мощность (DC30В), не более
240Вт
Максимальная коммутируемая мощность (АС1 250В), не более
2000Вт
Максимальная механическая износостойкость контактов, не менее
10000000 циклов
Максимальная электрическая износостойкость контактов, не менее
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальное допустимое напряжение
330В
Максимальное коммутируемое напряжение (AC1)
400В
Максимальное коммутируемое напряжение (DC)
30В
Максимальное напряжение между цепями питания и контактами реле
AC2000В (50Гц - 1мин)
Максимальный коммутируемый ток (AC1 активная, резистивная), А
8
Максимальный коммутируемый ток (DC), А
8
Масса брутто, не более
0.075кг
Минимальное допустимое напряжение
130В
Момент затяжки винтового соединения клеммы, не более
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Напряжение питания
AC230В/AC400B
Нижний порог срабатывания реле, В
176В
Номинальное напряжение
AC230В/AC400В
Относительная влажность воздуха
до 80% (при 25°С)
Погрешность порога срабатывания реле
Uном ± 2.5%
Полное наименование
Реле РКН-3-20-15 AC230В/AC400B УХЛ4
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Потребляемая мощность, не более
4Вт
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Регулируемая задержка срабатывания
0.1-10с
Режим работы
круглосуточный
Сечение подключаемых проводов
0.35-2.5мм²
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70

Руководство по эксплутации (rkn-3-20-15-v07.pdf, 382 Kb) [Скачать]

3d модель (rkn-3-20-15.zip, 1,291 Kb) [Скачать]
