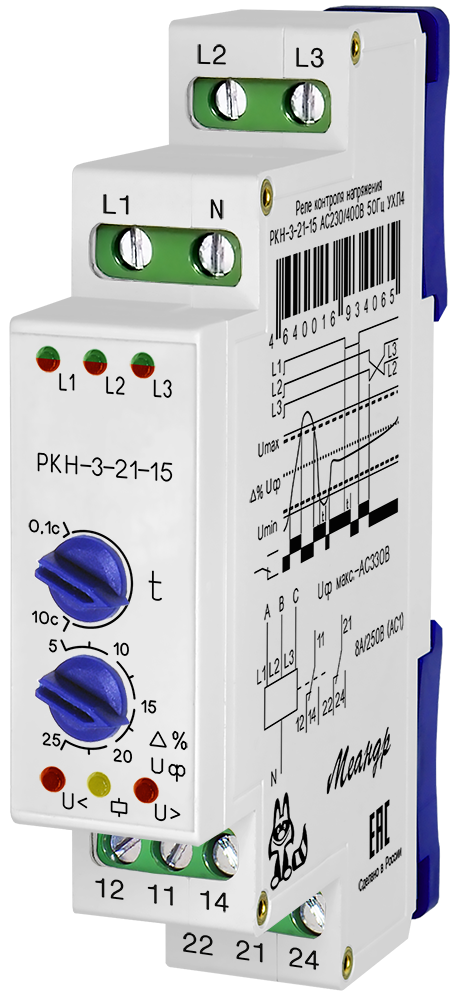

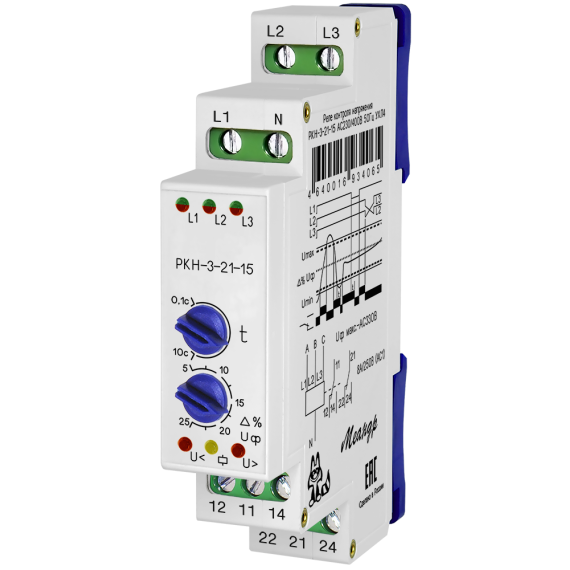

Реле контроля трёхфазного напряжения РКН-3-21-15
Реле контроля трёхфазного напряжения РКН-3-21-15
Написать отзыв
2 254.00 ₽
В корзину

Реле контроля трёхфазного напряжения РКН-3-21-15

4640016934065
Написать отзыв
+ −

Минимальное количество для товара "Реле контроля трёхфазного напряжения РКН-3-21-15" 1.

Список вариантов товара
Бренд
МЕАНДР
Верхний критический порог срабатывания Uмакс.кр., В
1.2 Uном
Время готовности, не более
0.2с
Габаритные размеры
18х93х62 мм
Гарантия производителя
2 года
Гистерезис напряжения порога срабатывания реле
6В
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Климатическое исполнение
УХЛ4
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество и тип контактов
2 переключающие группы
Максимальная коммутируемая мощность (DC30В), не более
240Вт
Максимальная коммутируемая мощность (АС1 250В), не более
2000Вт
Максимальная механическая износостойкость контактов, не менее
10000000 циклов
Максимальная электрическая износостойкость контактов, не менее
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальное допустимое напряжение
330В
Максимальное коммутируемое напряжение (AC1)
250В
Максимальное коммутируемое напряжение (DC)
30В
Максимальное напряжение между цепями питания и контактами реле
AC2000В (50Гц - 1мин)
Максимальный коммутируемый ток (AC1 активная, резистивная), А
8
Максимальный коммутируемый ток (DC), А
8
Максимальный суммарный ток групп контактов, А
8 (АС1) / 3.2 (АС3)
Масса брутто, не более
0.075кг
Минимальное допустимое напряжение
130В
Минимальное напряжение для включения реле
0.85Uном, В
Момент затяжки винтового соединения клеммы, не более
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Напряжение питания
AC230В/AC400B
Номинальное напряжение
AC230В/AC400В
Номинальный ток контактной группы, А
8 (АС1) / 3.2 (АС3)
Относительная влажность воздуха
до 80% (при 25°С)
Погрешность измерения порога срабатывания реле
2% от Uном
Погрешность установки порога срабатывания реле
± 5% от Uном
Полное наименование
Реле РКН-3-21-15 AC230В/AC400B УХЛ4
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Потребляемая мощность, не более
4ВА
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Регулируемая задержка срабатывания
0.1-10с
Регулируемый верхний порог срабатывания реле
5-20% от Uном
Регулируемый нижний порог срабатывания реле
5-25% от Uном
Режим работы
круглосуточный
Сечение подключаемых проводов
0.35-2.5мм²
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70
Частота напряжения питания
45Гц - 65Гц

Руководство по эксплутации (rnk-3-21-15-v10.pdf, 410 Kb) [Скачать]

Руководство по эксплутации (rnk-3-21-15-v09.pdf, 394 Kb) [Скачать]

3d модель (rkn-3-21-15.zip, 1,280 Kb) [Скачать]
